KBK型墙壁旋臂起重机KBK型壁柱旋臂起重机
产品介绍
KBK墙壁吊（KBK壁柱式旋臂起重机 / KBK型墙壁旋臂起重机）起重量0.125~3吨，回转半径3~6m，是一种借助依托车间支撑立柱上方安装的轻型旋臂起重设备。KBK墙壁吊由KBK旋转支撑臂、环链电动葫芦、控制电气系统共同组成，驱动方式有手动、电动和半电动型，旋转角度≤180°，是机床工位、仓库、装配场地不可或缺的起重机械设备。
产品规格
- 产品名称：KBK壁柱式旋臂起重机（KBK墙壁吊）
- 别名别称：墙壁吊 / 壁柱式旋臂吊 / 悬臂吊
- 产品型号：KBK系列
- 额定起重量：0.125t / 0.25t / 0.5t / 1t / 2t / 3t
- 产品产地：河南新乡长垣
- 动力形式：手动 / 电动 / 半电动
- 供货方式：定制生产，生产周期5~12天
- 供货范围：全国
- 送达方式：自提或代办托运
- 安装方式：安装另计
- 售后方式：一年保修
- 非标定制：可非标制造
产品特点
零地面占地：直接安装在车间立柱或墙面上，0㎡地面占用，机器之间、狭窄过道、现有设备上方均可安装。
柱旁180°覆盖：沿立柱或墙壁安装，≤180°旋转正好覆盖靠墙区域，相比立柱式方案操作路线更短更直接。
KBK旋转支撑臂：采用KBK标准轨道系统，行走阻力低，手动操作轻便，125~500kg超轻覆盖。
多驱动可选：手动、电动、半电动三种方式适应不同预算和工况。
安装周期极短：无需混凝土基础施工，仅需墙面或立柱加固，3~5天即可完成安装调试。
灵活部署：随时可拆卸迁移到另一个工位，适应产线调整和车间布局变动。
工作原理
KBK壁柱式旋臂起重机的工作原理：通过减速机齿轮驱动悬臂旋转，或手推动悬空的重物/拉环，实现起吊物体的水平移动。KBK旋转支撑臂固定安装在车间立柱或墙面上，环链电动葫芦沿旋臂轨道水平移动。起升时电动葫芦将重物垂直吊起，旋臂回转（手动或电动）将重物水平转运至目标位置，实现工位内的定点吊运覆盖。
产品结构
KBK壁柱式旋臂起重机由以下核心部分组成：
KBK旋转支撑臂：安装于车间立柱或墙面上，作为旋臂主梁，可采用KBK轨道系统。
回转机构：手动、电动或半电动旋转机构，实现旋臂≤180°旋转。
起升机构：环链电动葫芦或手拉葫芦，安装于旋臂轨道上。
电气控制系统：电动型配置控制电气系统，含起升限位控制。
安全装置：起升限位器、紧急停止按钮等。

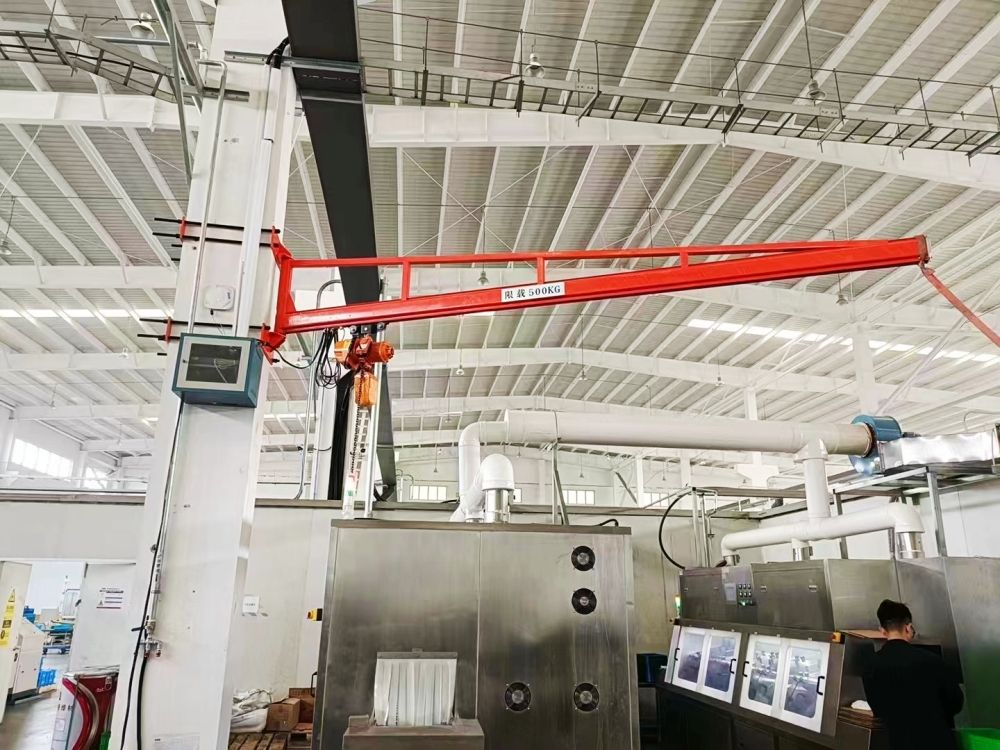

产品图片
技术参数
| 产品型号 | KBK0.125 | KBK0.25 | KBK0.5 |
| 起重量(kg) | 125 | 250 | 500 |
| 回转半径L(m) | 3(标准) | ||
| 有效工作半径(m) | L-0.5 | ||
| 起升速度(m/min) | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 |
| 运行方式 | 手动 | ||
| 起升高度(m) | 3(标准) | ||
| 旋转角度(°) | ≤180 | ||
| 产品型号 | KBK0.125 | KBK0.25 | KBK0.5 | KBK1 | KBK2 | KBK3 | |
| 额定起重量（T） | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | |
| 起吊高度h（m） | 3 | 3 | 3 | 3 | 3 | 3 | |
| 回转半径L（m） | 3456 | 3456 | 3456 | 3456 | 3456 | 3456 | |
| 工作半径R2（m） | L－200mm | ||||||
| 工作半径R1(m) | 1 | 1 | 1 | 1 | 11.51.8 | ||
| 提升速度（m/min） | 8/2 | 4/1，10/2.5 | 5/1.25，10/2.5 | 5/1.25 , 8/2 | 4/1 | 4 | |
| 水平运行速度（m/min） | 7，14，28 | ||||||
| 回转速度（r/min） | 0.8 | ||||||
| 回转角度（°） | 180 | ||||||
| 电机容量 | 回转电机（kw） | 0.37 | 0.37 | 0.370.55 | 0.370.55 | 0.550.751.1 | 0.550.751.1 |
| 起升电机（kw） | 0.2/0.05 | 0.2/0.05, 0.5/0.13 | 0.5/0.13, 1.0/0.25 | 1.0/0.25, 1.5/0.35 | 1.5/0.35 | 2.3 | |
| 运行电机（kw） | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | |
KBK墙壁吊是与环链电动葫芦或手拉葫芦配套使用的一种起重设备。具有操作简便、运行可靠、维修方便等特点。广泛应用于车间机床上下物料、工序间转运、生产线工件吊运等场合。壁式悬臂吊最大优点就是可直接安装在墙面或立柱上，或安装在机器设备上，不需要专用地面空间，安装方式简便，起重量0.125~3吨。
适用场景
KBK壁柱式旋臂起重机适用范围广泛：
机床上下料：加工中心、车床、铣床等设备的工件装卸。
生产线工序转运：工序间零部件的吊运和搬运。
仓库：轻型物料的装卸和搬运。
装配场地：工位内的零部件吊装和装配。
车间：沿墙或立柱工位的定点吊运作业。
选型指南
轻型（125~500kg）：回转半径3m，手动旋转，适合轻型零部件的工序间吊运，参考价格6000~15000元。
中型（1~2吨）：回转半径3~5m，手动/电动旋转，适合中等重量工件的加工上下料，参考价格12000~35000元。
重型（3吨）：回转半径3~6m，电动旋转，适合较重零件的吊装和设备维修，参考价格25000~50000元。
使用说明
操作前检查：检查环链电动葫芦链条是否完好、限位器是否正常、回转机构有无异响、壁挂连接螺栓是否紧固。
启动运行：接通电源，通过手控器或遥控器控制起升/下降，手动或电动驱动旋臂旋转，旋转角度不超过180°。
吊运作业：起吊时保持重物稳定，旋臂旋转时注意周围人员和障碍物，不得超载使用。
停机维护：作业结束后将葫芦停放在指定位置，关闭电源。定期检查壁挂连接件紧固状态、环链磨损和链轮状态、回转支承润滑。
为什么选克鲁德重工
零地面占地：KBK墙壁吊直接安装在墙面或车间立柱上，0㎡地面占用，是空间受限车间的最佳选择——立柱之间、机器上方、狭窄通道均可安装。
沿墙全覆盖：虽然旋转角度仅≤180°，但沿墙或沿柱安装可使180°区域完全覆盖靠墙工位，相比立柱式方案更贴近操作点。
一条龙服务：从方案设计、制造安装到调试培训、售后维护，提供全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供KBK壁柱式旋臂起重机全生命周期服务：售前方案设计、非标定制、出厂测试、现场安装调试、操作培训、售后维护。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：KBK墙壁吊执行哪些国家标准？
答：设计制造执行GB/T 3811《起重机设计规范》和JB/T 8906《旋臂起重机》标准，安全装置符合TSG Q7014相关要求。
问：KBK墙壁吊与KBK立柱式悬臂吊有什么区别？
答：KBK墙壁吊安装在墙面或车间立柱上，不占地面空间，旋转角度≤180°，适合沿墙或柱旁的定点工位；KBK立柱式悬臂吊有独立立柱安装于地面，占地面空间但旋转角度更大（≤270°），适合需要更大覆盖范围的工位。两者按车间布局需求选择。
问：KBK壁柱式旋臂起重机价格多少？
答：价格因起重量和回转半径而异，轻型125~500kg约6000~15000元，中型1~2吨约12000~35000元，大型3吨约25000~50000元。具体需根据回转半径、驱动方式、非标要求核算。
