BQ型壁行式旋臂起重机BQ型壁行式悬臂起重机
产品介绍
BQ型壁行式旋臂起重机（简称壁行吊，又称壁行式悬臂吊）是在壁柱式悬臂起重机基础上改进的一种新型物料吊运设备。壁行吊沿着安装在厂房水泥柱上的行走轨道可做纵向运动，同时电动葫芦又可完成沿悬臂的横向运动以及垂直方向的起吊。起升吨位1~5吨，悬臂长度4~12米，起升速度8m/min，起升高度可根据用户要求定制。
壁行式旋臂起重机有效扩展了靠近墙壁区域的吊运作业范围，更为充分地利用了厂房空间。型号涵盖BQ1~BQ5，额定起重量依次为1t、2t、3t、5t，最大幅度随吨位增大而适当减小（从BQ1的5~12m至BQ5的4~7m），确保不同吨位下的安全作业范围。

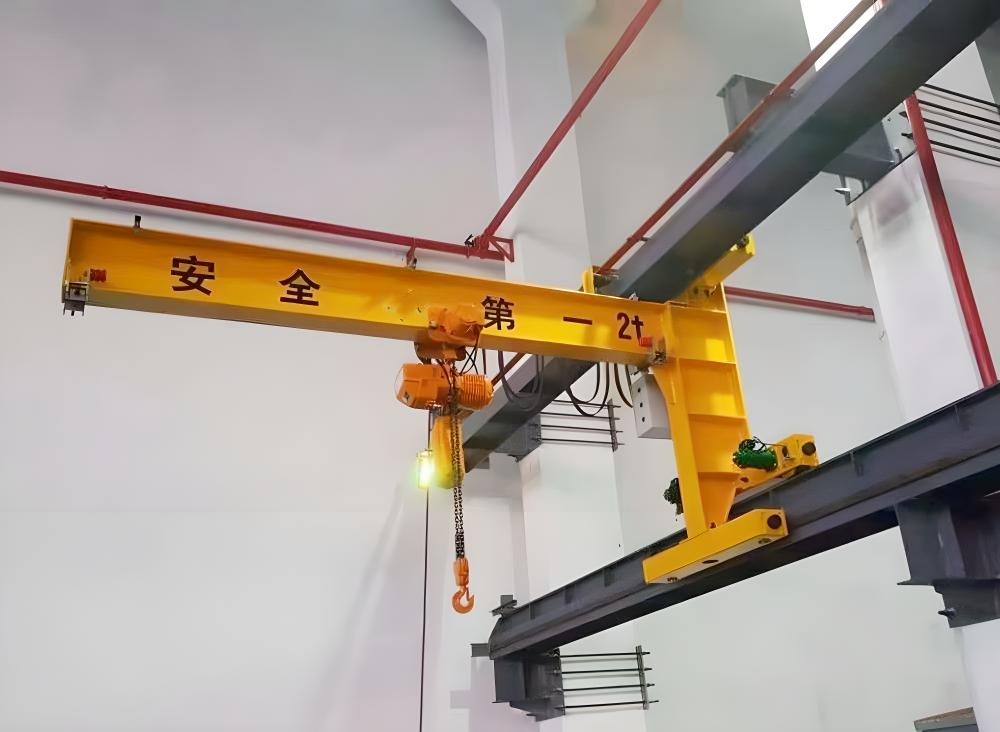

产品图片
产品特点
壁挂式安装，不占地面空间：主体结构安装于厂房水泥柱侧面，沿轨道纵向运行，完全不占用地面操作面积，特别适合厂房空间紧张、地面需要通行叉车或堆放物料的工作环境。
三维覆盖，作业范围广：大车纵向（沿轨道）、小车横向（沿悬臂）和起升垂直三个方向联动，覆盖墙面附近的大范围区域。BQ1最大幅度5~12m，纵向轨道可根据厂房长度设计，满足长距离吊运需求。
结构紧凑，装运方便：壁行吊的上水平轮轴距、下水平轮轴距、大车轮距等尺寸紧凑，对安装空间要求低。悬臂采用箱型或工字钢截面，结构刚性好、自重轻。
起升速度快，效率高：标准起升速度8m/min，大车和小车运行速度均为20m/min，配合电动葫芦的快慢双速起升（8/0.8m/min），重载慢速、空载快速，兼顾安全与效率。
墙面双侧轨道安装，稳定性好：壁行吊系统采用上下双轨道安装方式（上轨道+下轨道/地轨），配合水平和垂直导向轮组，确保吊运过程中设备稳定运行，有效防止偏摆。
工作原理
壁行式旋臂起重机采用壁挂轨道行走+悬臂回转+电动葫芦起升的三维运动原理。大车通过安装在厂房水泥柱侧面的上下导轨系统实现纵向行走，由大车行走电机驱动；小车沿悬臂工字钢下翼缘实现横向移动，由电动葫芦的小车行走机构驱动；电动葫芦完成货物的垂直起升和下降。
工作时，操作人员通过遥控器或手柄控制大车纵向移动到吊运区域上方，然后操纵小车沿悬臂横向定位至货物正上方，最后控制电动葫芦起升/下降完成吊运。三个方向的运动可独立或同时进行，操作灵活便捷。上下水平轮组和垂直轮组保证壁行吊在导轨上的稳定运行，防止脱轨和偏摆。
结构组成
由以下核心结构组成：
壁行大车架：连接悬臂和导轨的钢结构主体，包含上水平轮组、下水平轮组和垂直轮组，沿安装在厂房水泥柱上的导轨纵向行走。大车轮距BQ1为4m，BQ5增至5.5m。
悬臂梁：采用箱型或工字钢截面悬臂，长度4~12m，安装在大车架上。悬臂下翼缘作为电动葫芦小车的行走轨道，末端设有止挡装置防止脱轨。
电动葫芦：沿悬臂横向移动，完成货物的垂直起吊。配备快慢双速起升（8/0.8m/min），起升高度可根据用户要求定制。
行走导轨系统：安装在厂房水泥柱侧面的上下导轨，与壁行大车架的水平轮和垂直轮配合导向。导轨间距和安装精度直接影响壁行吊的运行稳定性和使用寿命。
电气控制系统：采用无线遥控器或手柄操作，控制大车行走、小车行走和电动葫芦起升三个方向的独立或联动动作，配备限位开关和急停保护。
技术参数
| 型号 | BQ1 | BQ2 | BQ3 | BQ5 |
|---|---|---|---|---|
| 额定起重量 (t) | 1 | 2 | 3 | 5 |
| 最大幅度 (m) | 5~12 | 5~10 | 4~8 | 4~7 |
| 最小幅度 (m) | 1 | 1.1 | 1.2 | 1.3 |
| 垂直轮距 (m) | 2.5 | 2.5 | 3 | 3 |
| 上水平轮轴距 (m) | 2 | 2.5 | 3.3 | 4 |
| 下水平轮轴距 (m) | 2 | 2.5 | 3.3 | 4 |
| 大车轮距 (m) | 4 | 4.5 | 5 | 5.5 |
| 起升速度 (m/min) | 8 | 8 | 8 | 8 |
| 大车运行速度 (m/min) | 20 | 20 | 20 | 20 |
| 小车运行速度 (m/min) | 20 | 20 | 20 | 20 |
| 起升高度 (m) | 用户自定义 | |||
适用场合
大跨度厂房墙壁侧吊运：跨度较大、建筑高度较大的车间或仓库，靠近墙壁附近处吊运作业较频繁时最适合。壁行吊沿墙壁纵向行走，可覆盖整条墙壁侧的工作区域。
生产线与装配线物料配送：沿生产线墙壁安装导轨，壁行吊为各工位配送工件和原材料，BQ1~BQ3型号适合中小型零部件的快速吊运，起升速度8m/min保证作业节拍。
仓库码头货物装卸：仓库靠近墙壁区域的货物堆垛和取用，或码头岸边货物的装卸作业。壁行吊不占用地面空间，叉车和人员可在下方自由通行，空间利用率高。
大型设备维修区：维修区域墙壁侧安装BQ型壁行吊，用于重型零部件的拆装和搬运。BQ5额定起重量5t，可覆盖常见维修设备吊运需求。
选型指南
按起重量选型：1t以内选BQ1，最大幅度5~12m；2t选BQ2，最大幅度5~10m；3t选BQ3，最大幅度4~8m；5t选BQ5，最大幅度4~7m。吨位越大最大幅度越小，选型时需确认起重要求与作业幅度的匹配关系。
按厂房结构选型：壁行吊需安装在厂房水泥柱或钢结构立柱侧面，需确认立柱间距、强度和安装位置是否满足导轨安装要求。大车轮距BQ1~BQ5为4~5.5m，立柱间距需匹配或采用加长安装支架。
按作业范围：悬臂长度4~12m可选，需根据作业区域的宽度确定。轨道纵向长度根据厂房长度或作业区域长度确定，可设计为贯穿整条厂房或仅在特定工位区间内行走。
厂家服务
河南克鲁德重工有限公司提供BQ型壁行式旋臂起重机的设计、制造、导轨安装和售后全流程服务。
现场勘测与设计：技术人员上门测量厂房立柱间距、高度和墙体结构强度，出具壁行吊安装方案和导轨布局图。确认后安排生产，周期10~20天（含导轨加工）。
检测与调试：出厂前进行1.25倍额定载荷静载试验和1.1倍动载试验，导轨安装后调校直线度和水平度，确保大车行走平稳。整机调试后交付使用。
售后保障：整机保修12个月（电动葫芦和导轨易损件除外），电机和减速机保修24个月。全国范围内48小时响应售后需求。
获取报价
需要BQ壁行吊报价？
提供起重量、悬臂长度、厂房立柱间距等信息，我们将在2小时内为您定制方案和报价。
咨询热线：13903802779
常见问题
问：BQ壁行吊和壁柱式悬臂吊有什么区别？
壁柱式悬臂吊固定在一根立柱上，悬臂可旋转但不可纵向移动；壁行吊沿着安装在墙壁/立柱上的轨道可做纵向行走，覆盖范围更大。壁行吊适合需要较长纵向作业区域的场合，壁柱式适合固定工位。
问：壁行吊对厂房立柱有什么要求？
需要有足够强度的立柱（水泥柱或钢结构柱），立柱间距需匹配壁行吊的大车轮距（BQ1~BQ5为4~5.5m）。上下导轨分别安装于立柱侧面，需确认立柱侧面有足够的安装空间。如果立柱间距较大，可增加中间支撑立柱或加固钢梁。
问：壁行吊的悬臂可以旋转吗？
BQ型壁行吊的悬臂为固定式，不可旋转（区别于壁柱式悬臂吊的360°旋转）。横向运动通过电动葫芦小车沿悬臂行走实现。如需要悬臂旋转功能，可考虑BZ型壁柱式悬臂吊或柱式旋臂起重机。
问：电动葫芦的起升高度怎么确定？
起升高度由用户根据厂房高度和吊运需求自定义设计。标准电动葫芦配置起升高度6~30m可选。确定起升高度时需考虑：厂房净高、吊物最大高度、吊钩至葫芦本体距离的安全余量（通常≥500mm）。
问：壁行吊的导轨如何安装和维护？
导轨通过专用安装支架固定在厂房立柱侧面，安装时需调校导轨的直线度（≤±2mm/10m）和水平度。日常维护：每月检查导轨固定螺栓有无松动；每季度检查导轨磨损情况；每年对导轨工作面涂刷防锈油（室外安装时）。
问：BQ壁行吊可以和桥式起重机在同一跨内使用吗？
可以。壁行吊安装在墙壁/立柱侧面，沿墙壁行走；桥式起重机在车间上方大车轨道上运行。两者在不同高度层作业，互不干扰。壁行吊适合无法被桥式起重机覆盖的墙壁侧盲区吊运，与桥式起重机形成互补。
