BX型墙壁式旋臂起重机BX型墙柱式悬臂起重机
产品介绍
BX型墙壁式旋臂起重机（又称壁柱式悬臂吊、墙壁吊、墙壁式悬臂起重机）由支架、旋臂装置及环链电动葫芦等组成。悬臂固定在墙壁或水泥柱上，可180°回转，回转方式可选手动或电动。起升吨位0.125~3t，悬臂长度3~6m，起升高度3m，起升速度2~8m/min。适用于厂矿车间、生产线、装配线及仓库、码头等场合的重物吊运。
BX型壁柱式悬臂吊结构紧凑、安装灵活，不占用地面空间，悬臂旋回范围180°，适合安装在墙壁或立柱侧面的固定工位。型号涵盖BX0.125T至BX3T共6个规格，满足从轻型（125kg）到中型（3t）的物料吊运需求。

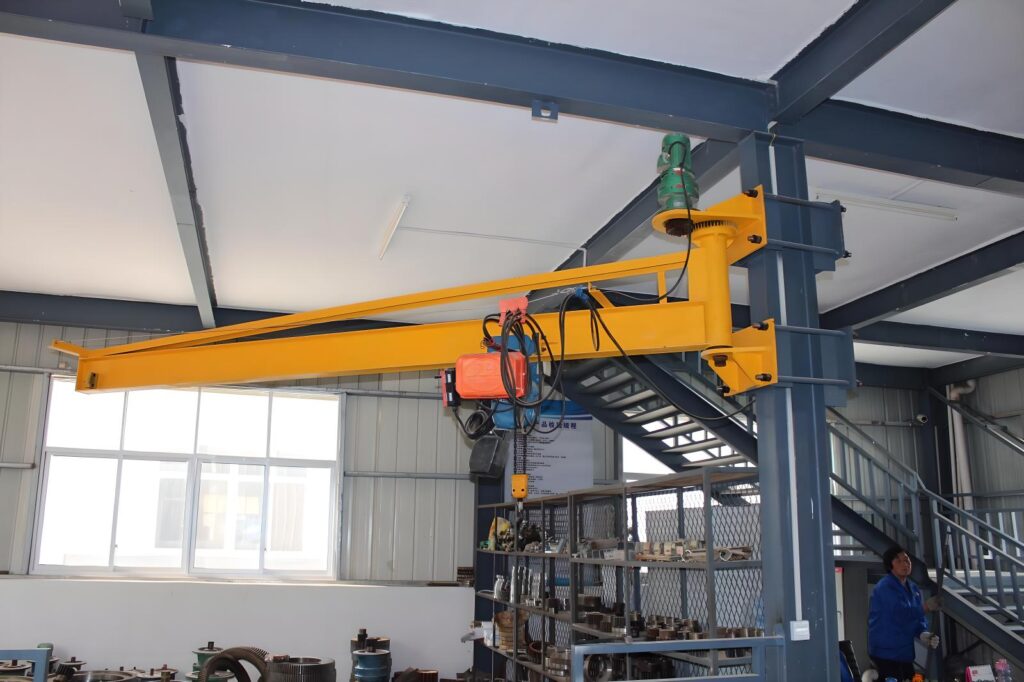

产品图片
产品特点
墙壁/立柱安装，不占地面空间：悬臂直接固定在厂房墙壁或水泥柱上，下方地面完全空闲，人员、叉车可自由通行，空间利用率高。
180°回转覆盖范围大：悬臂以固定点为轴心在180°范围内回转，标准悬臂长度3~6m可选，覆盖从墙壁向外的半圆形作业区域。
手电两用回转，灵活适配：回转方式可选手动（轻载直接推拉悬臂）或电动（电机驱动，适合重载和频繁使用）。BX0.125~BX0.5T可选手动，BX1~BX3T建议电动。
结构紧凑，自重轻：壁柱式悬臂吊结构简单，自重轻、载荷移动灵活，安装维护方便，是节能高效的物料吊运装备。
工作原理
BX型墙壁式旋臂起重机采用壁挂支架+旋臂+电动葫芦的工作原理。固定支架通过膨胀螺栓或预埋件牢固安装在墙壁或水泥柱上，悬臂梁通过回转机构与支架连接，可手动或电动驱动在180°范围内回转。环链电动葫芦安装在悬臂轨道上，沿悬臂水平移动并完成货物的垂直起升。
工作时，操作人员通过遥控器或手柄控制电动葫芦运行到货物上方，下降吊钩钩取货物，起升至越过障碍物的安全高度后，旋转悬臂至目标位置上方，下降卸货。BX型支持多点工位作业——同一悬臂覆盖的半圆形区域内可设置多个装卸工位，一机多用。
结构组成
由以下核心结构组成：
墙壁固定支架：通过膨胀螺栓或预埋件固定在墙壁或水泥柱上的钢结构支架，承受全部载荷。安装时需确认墙体/柱体有足够强度。
旋臂梁：工字钢或H型钢悬臂，长度3~6m，安装在固定支架上。悬臂下翼缘作为电动葫芦行走轨道。
回转机构：连接固定支架和悬臂的旋转装置，包含滚动轴承和推力轴承，支撑悬臂180°回转。可选手动回转或电动回转（电机功率0.37~1.1kW）。
环链电动葫芦：沿悬臂横向移动，完成货物垂直起升。配备快慢双速控制，起升速度2~8m/min。
电气控制系统：无线遥控器或手柄操作，控制葫芦升降、水平行走和悬臂回转（电动回转型），含限位开关、急停保护。
技术参数
| 参数 | BX0.125T | BX0.25T | BX0.5T | BX1T | BX2T | BX3T | |
|---|---|---|---|---|---|---|---|
| 额定起重量 (T) | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | |
| 起吊高度 h (m) | 3 | ||||||
| 最大回转半径 L (m) | 3 / 4 / 5 / 6 | ||||||
| 最大工作半径 R2 (m) | L－200mm | ||||||
| 最小工作半径 R1 (m) | 1 | 1 | 1 | 1 | 1 / 1.5 / 1.8 | ||
| 提升速度 (m/min) | 8/2 | 4/1 10/2.5 | 5/1.25 10/2.5 | 5/1.25 8/2 | 4/1 | 4 | |
| 水平运行速度 (m/min) | 7 / 14 / 28 | ||||||
| 回转速度 (r/min) | 0.8 | ||||||
| 回转角度 (°) | 180 | ||||||
| 电机容量 | 回转电机 (kW) | 0.37 | 0.37 | 0.37 / 0.55 | 0.37 / 0.55 | 0.55 / 0.75 / 1.1 | 0.55 / 0.75 / 1.1 |
| 起升电机 (kW) | 0.2 / 0.05 | 0.2/0.05 0.5/0.13 | 0.5/0.13 1.0/0.25 | 1.0/0.25 1.5/0.35 | 1.5/0.35 | 2.3 | |
| 运行电机 (kW) | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | |
适用场合
车间生产线固定工位吊装：生产线某工位需要频繁吊装工件时，BX型墙壁吊安装在工位旁的墙壁或立柱上，180°回转范围覆盖工位全部作业区，随用随吊。
仓库墙壁侧货物装卸：仓库靠墙区域的货物装卸和堆垛，悬臂3~6m伸入货架通道，配合葫芦横向移动，实现仓库墙边货物的高效吊运。
码头岸边小件吊运：码头岸边安装BX型墙壁吊，用于轻型货物的装卸转运，不占用码头地面作业面积。
设备维修区定点吊装：维修区墙壁侧安装墙壁吊，用于重型零部件的拆装和搬运。BX3T额定起重量3t，可覆盖大多数机床配件和维修用吊运需求。
选型指南
按起重量选型：125kg以内选BX0.125T，250kg选BX0.25T，500kg选BX0.5T，1t选BX1T，2t选BX2T，3t选BX3T。起吊高度均为3m，如需更高可定制。
按悬臂长度：悬臂长度3m、4m、5m、6m可选。悬臂越长覆盖范围越大，但相同吨位下悬臂越长所需支架和回转机构强度越高。大吨位建议选用较短悬臂。
墙壁/立柱强度确认：安装前需由技术人员评估墙壁或水泥柱的承重能力和安装尺寸。BX2T以上建议安装在钢筋混凝土立柱上，BX0.125~BX1T可安装在实体砖墙或混凝土墙。
厂家服务
河南克鲁德重工有限公司提供BX型墙壁式旋臂起重机的制造、安装和售后全流程服务。
安装服务：技术人员上门评估墙壁/立柱强度，确定安装方案。采用化学锚栓或膨胀螺栓固定，安装后调校悬臂水平度和回转灵活性。
质量检测：出厂前进行1.25倍额定载荷静载试验和1.1倍动载试验，回转机构经连续回转测试，葫芦经空载和满载运行测试。
售后保障：整机保修12个月，电动葫芦和回转机构保修24个月。48小时内响应售后需求。
获取报价
需要BX墙壁式旋臂吊报价？
提供起重量、悬臂长度、安装位置和是否需要电动回转等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：BX墙壁吊可以安装在普通砖墙上吗？
BX0.125T~BX0.5T（125~500kg）可安装在实体砖墙或混凝土墙上，需使用化学锚栓或高强膨胀螺栓固定，墙体厚度建议≥240mm。BX1T以上建议安装在钢筋混凝土立柱上。安装前必先由专业技术人员现场评估墙体强度。
问：墙壁式旋臂吊和壁行式旋臂吊（BQ型）有什么区别？
BX墙壁吊固定安装于一个位置，悬臂180°回转覆盖固定区域；BQ壁行吊沿墙壁导轨可纵向行走，覆盖范围更大但安装更复杂。BX适合单个固定工位的吊装，BQ适合整条墙壁侧长距离物料搬运。
问：悬臂回转是手动还是电动的？如何选择？
可选手动或电动回转。手动回转适合轻载（≤0.5t）和低频使用场景，直接推拉悬臂端部即可旋转。电动回转适合重载（≥1t）或频繁回转场景，电机驱动回转更方便省力。电动回转电机功率0.37~1.1kW。
问：BX型可以安装在室外吗？
可以，但需做防雨防锈处理：悬臂和支架涂刷防锈漆，电动葫芦加装防雨罩，电气控制箱防水等级不低于IP54。注意室外风力≤6级时方可作业，长期室外使用需定期检查锈蚀情况。
问：起升速度为什么有多个值（如8/2）？
BX型配备双速环链电动葫芦，斜线前后分别代表快速和慢速。如8/2表示快速8m/min（空载或轻载时使用）、慢速2m/min（重载或精确定位时使用）。双速控制兼顾工作效率和操作安全性。
