BZS型曲臂式旋臂起重机BZS型曲臂悬臂起重机
产品介绍
BZS型曲臂式旋臂起重机（又称曲臂吊、弯臂吊、折臂吊、拐臂吊）是一种悬臂可弯曲的轻型吊装设备。与普通直线悬臂不同，曲臂吊的横梁采用可弯曲结构，在控制工作区域内可灵活避让障碍物，使工作区域最大化。操作时，按动电钮将货物吊起，利用横梁的弯曲和旋转运动，用手轻轻推拉即可到达作业区域任一位置。起升吨位0.125~0.5t，悬臂长度3~4m，起升高度3m，360°全向回转。
BZS曲臂吊具有结构新颖、伸屈自如、操作灵便、高效节能的特点。适用于机械制造、铁路、化工、轻工等行业的生产或维修场合，特别在设备稠密、短距离吊运、作业频繁的生产线上应用更能提高生产效率。型号涵盖BZS0.125（125kg）、BZS0.25（250kg）、BZS0.5（500kg）三款。

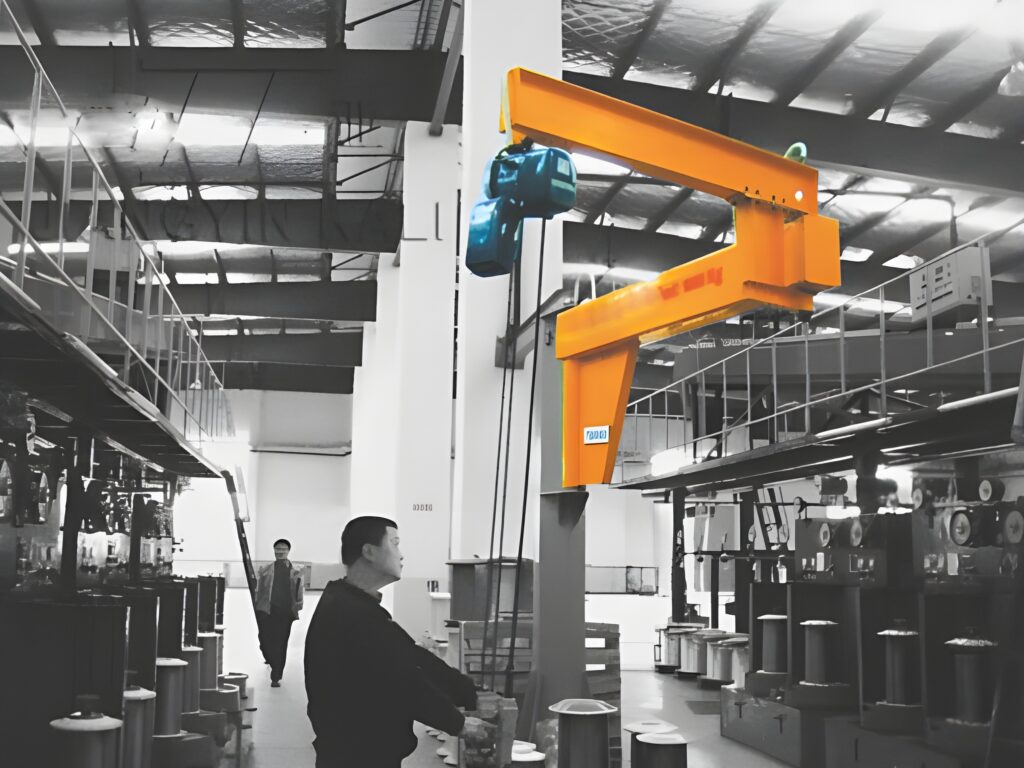

产品图片
产品特点
曲臂结构，避障灵活：悬臂采用可弯曲设计，可在稠密设备间灵活避让障碍物，轻松绕过管道、设备和其他障碍到达吊运位置，工作区域最大化利用。
360°全向回转：曲臂吊以立柱为轴心可360°回转，覆盖整个圆形作业区域。不同于普通悬臂吊受墙壁或周围障碍限制，曲臂吊的弯曲结构使其在受限空间中仍可灵活操作。
伸屈自如，操作灵便：曲臂的伸展和收缩动作顺滑，用手轻轻推拉即可将吊物送达作业区域任一位置。操作人员无需大范围移动，单人即可轻松完成吊运。
结构紧凑，占地小：立柱底座紧凑，对地面空间占用极小。适合设备稠密、空间受限的生产线和维修区安装使用。
工作原理
BZS型曲臂式旋臂起重机采用立柱+可弯曲曲臂+环链电动葫芦的工作原理。固定立柱安装在地面底座或预埋基础上，曲臂通过回转机构与立柱连接，可360°水平回转。曲臂由多段铰接的连杆/臂节组成，通过关节结构实现弯曲和伸展，使悬臂末端可在三维空间内灵活定位，避开沿途障碍物。
操作时，操作人员通过遥控器控制电动葫芦升降货物，同时用手轻轻推拉曲臂末端的手柄（或通过电动回转），曲臂在关节处弯曲或伸展，引导货物绕过障碍物到达目标位置。曲臂的弯曲角度和方向可根据现场障碍物布局灵活调整，特别适合设备稠密、普通直线悬臂无法到达的复杂工况。
结构组成
由以下核心结构组成：
立柱与底座：钢管立柱固定在地面底座或预埋基础上，承载全部载荷。底座紧凑不占空间。
曲臂臂架：由多段铰接臂节组成的可弯曲悬臂，关节处设有轴承和止动机构。臂长3~4m，可弯曲角度根据设计可达30°~90°。
回转机构：立柱顶部的回转装置，支撑曲臂360°水平回转。可选手动推拉或电动驱动。
环链电动葫芦：沿曲臂末端轨道行走的电动葫芦，完成货物垂直起升。双速控制（快/慢），提升速度2~10m/min。
电气控制系统：无线遥控器操作，控制葫芦升降和回转（电动回转型），含限位开关和急停保护。
技术参数
| 型号 | BZS0.125 | BZS0.25 | BZS0.5 |
|---|---|---|---|
| 额定起重量 (kg) | 125 | 250 | 500 |
| 回转角度 (°) | 0~360 | ||
| 提升速度 (m/min) | 8/2 | 4/1 1.25/5 | 10/2.5 1.25/5 |
| 悬臂长度 (m) | 3~4 | ||
| 起升高度 (m) | 3 | ||
适用场合
设备稠密的生产线：机械加工设备密集布置的生产线上方，普通直线悬臂吊无法避开相邻设备，曲臂吊可弯曲绕过设备到达目标工位，是稠密设备区的理想吊装方案。
化工行业管廊区：化工车间管道纵横交错，曲臂吊的弯曲臂架可在管道间隙中穿行吊运，不碰触管道设备和保温层。
铁路机车维修：铁路机务段内机车维修区设备调度频繁，曲臂吊可在狭窄的检修地沟和设备之间灵活吊运零部件。
轻工业装配线：电子、小家电等轻工产品的装配线上，曲臂吊用于工位间的小型物料和工装夹具吊运，操作灵活省力。
选型指南
按载重选型：125kg选BZS0.125，250kg选BZS0.25，500kg选BZS0.5。曲臂结构比直线悬臂承载能力略低，如需更大载重可考虑BZ型定柱式悬臂吊（直线悬臂，载重更大）。
按空间复杂度：工作区域障碍物多、需要频繁避让选曲臂吊（BZS）；障碍物少、直线可达选普通悬臂吊（BZ型），性价比更高。
回转方式：电动回转适合频繁使用场景，手动回转适合偶尔使用。曲臂吊通常建议配电动回转以发挥其灵活避障的优势。
厂家服务
河南克鲁德重工有限公司提供BZS型曲臂式旋臂起重机的制造、安装和售后全流程服务。
质量检测：出厂前进行1.25倍额定载荷试验，曲臂各关节经反复弯曲测试，确保关节灵活性和耐久性。
售后保障：整机保修12个月，电动葫芦和回转机构保修24个月。48小时内响应售后需求。
获取报价
需要BZS曲臂吊报价？
提供载重需求、工作区域障碍物情况和是否需要电动回转等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：曲臂吊和普通悬臂吊有什么区别？
普通悬臂吊的悬臂为直线结构，适合无障碍的开阔区域定点吊装。曲臂吊的臂架可弯曲，可在设备稠密、管道纵横等复杂环境中灵活避让障碍物到达吊运位置。曲臂吊的载重较小（≤0.5t），普通悬臂吊可达5t以上。
问：曲臂吊的曲臂关节需要特别保养吗？
需要。曲臂关节内的轴承和铰接销轴是核心运动部件，建议每季度加注润滑脂一次，每半年检查关节间隙和磨损情况。如发现关节转动阻力增大或有异响，应及时检修更换轴承。
问：BZS曲臂吊可以安装在室外吗？
可以，但曲臂关节和回转机构需做防锈处理，电动葫芦需加装防雨罩。室外使用时长期间暴露在雨雪和风沙中会加速关节磨损，建议定期检查和润滑。风力≥6级时禁止使用。
问：曲臂吊的悬臂长度可以定制吗？
标准悬臂长度3~4m。如需加长可定制，但曲臂长度增加会降低额定载重量并增大关节受力。加长曲臂建议选用更高一级的型号（如选BZS0.5替代BZS0.25以留出载重余量）。
问：曲臂吊操作难度大吗？需要培训吗？
操作非常简单。曲臂的弯曲和旋转通过手推即可实现，配合电动葫芦的遥控升降，单人几分钟即可上手。但建议对操作人员进行安全培训，了解曲臂的载重限制和避障操作注意事项。
