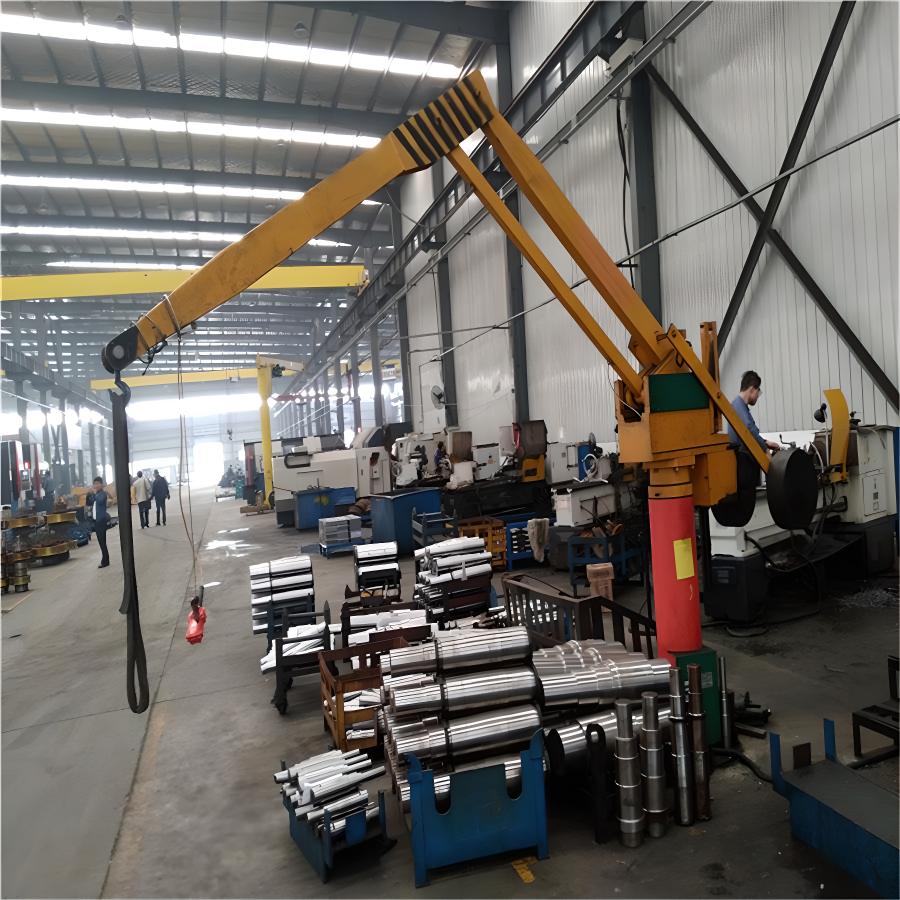

PDJ系列高型平衡吊PDJ型电动固定式高型平衡吊

PDJ型高型平衡吊是一种新型的物料吊运设备，运用了平衡四边形的缩放原理，达到随意定位、准确之目的。采用独特的螺旋升降机构，配备安全可靠的过载保护和极限保护装置。起重量0.05~0.5t，作业面积1500(高)×1960mm×300°(回转角度)。可根据用户需要配置变频或无线遥控等装置。公司同时生产PDJ型（高型）和PDJ-A矮型平衡吊，以满足不同空间和高度内的物料搬运需求。

PDJ系列高型平衡吊涵盖PDJ025（50kg）、PDJ125（100kg）、PDJ225（200kg）、PDJ325（300kg）、PDJ525（500kg）共五款型号。广泛应用于机械加工、模具制造、电子装配等行业的定点物料搬运，特别适合在机床旁、工作台前进行频繁的上下料作业。

平衡四边形缩放原理，精准定位：运用平衡四边形的缩放原理，吊载在作业区域内可随意定位，上下左右移动灵活自如，操作者只需轻轻推拉即可到达目标位置。

螺旋升降机构，安全可靠：采用独特的螺旋升降传动机构，配备过载保护和极限位置保护装置，双重安全保障，杜绝货物脱落和超行程运行风险。

300°大范围回转：立柱回转角度300°，覆盖大部分作业区域。悬臂R2最大可达2500mm，小吨位型号作业范围更大，适合机床旁频繁上下料。

高矮两型可选：标准PDJ型适合高度足够的场所，PDJ-A矮型适合空间受限的低矮环境。两种型号均采用相同的核心升降机构，维护备件通用。

可配变频/遥控：根据工况需要可配置变频调速控制提升速度，或加装无线遥控装置实现远距离操作，提升操作便捷性和安全性。

PDJ型高型平衡吊采用平衡四边形缩放原理+螺旋升降机构的工作原理。主体由立柱、平行四边形臂架、螺旋升降器和吊钩组成。平行四边形臂架的上水平臂和下水平臂通过铰接形成可变形四边形，当吊载水平移动时，四边形缩放保持吊钩始终在同一垂直线上。螺旋升降器通过电机驱动丝杠旋转，带动螺母沿丝杠上下移动，实现货物的垂直起升。

操作时，操作人员握住吊钩附近的手柄，轻轻推拉即可在水平面内移动货物——平行四边形臂架随之缩放，配合立柱300°回转覆盖整个工作区域。按动电钮控制螺旋升降器正反转，实现货物的平稳起升和下降。过载保护装置在载荷超过额定值时自动切断电机电源，极限保护装置在升降到极限位置时自动停止，确保操作安全。

由以下核心结构组成：

立柱与回转机构：钢管立柱固定于地面底座，顶部回转装置支持臂架300°水平回转，覆盖大面积作业区域。

平行四边形臂架：由上水平臂、下水平臂和垂直连杆组成的可变形四边形结构，实现吊钩的水平移动和负载的平衡支撑。臂架缩放灵活，操作轻便。

螺旋升降器：电机驱动丝杠旋转，带动螺母升降的独特传动机构。结构紧凑、传动平稳、自锁性能好，断电时货物不会滑落。提升速度6.2~7.8m/min。

安全保护装置：包括过载保护器（载荷超限自动断电）和极限位置限位开关（上下极限位置自动停止），双重保护确保安全。

电气控制系统：手柄按钮操作，控制升降电机的正反转。可配置变频调速（选配）或无线遥控（选配）。

¹ PDJ325和PDJ525的r值原始表中未标注，请以实际产品测量为准。R2=最大工作半径，R1=最小工作半径，Hmax=最大高度，h1=吊钩最低位高度，H2=立柱高度。

机床旁频繁上下料：PDJ平衡吊特别适合在车床、铣床、磨床等机床旁进行工件上下料操作。操作者轻轻推拉即可将工件送至工作台面，省力高效。

模具搬运和装配：注塑机、压铸机旁的模具更换和搬运，PDJ325/525可承载300~500kg模具，快速完成模具装卸和定位。

电子/轻工装配线：中小型零部件的装配工位物料搬运，平衡吊操作灵活、定位精准，提升装配效率和降低操作者劳动强度。

仓储零件分拣：仓库内轻型零配件的分拣、搬运和装车，平衡吊300°回转和2.5m工作半径覆盖大面积货架区域。

按载重选型：50kg以内选PDJ025，100kg选PDJ125，200kg选PDJ225，300kg选PDJ325，500kg选PDJ525。注意：PDJ025/125/225共用同一臂架结构（R2=2500mm，大范围），PDJ325/525臂架不同（R2≈1050~1100mm）。

按安装高度选择高/矮型：安装高度≥3650mm选PDJ高型（标准型）；安装空间低于3650mm选PDJ-A矮型。矮型可适应较低的厂房或机床旁空间。

按使用频率：频繁操作建议选配变频调速（提升速度可调），操作更精准省力。多工位共用建议选配无线遥控装置，操作更灵活。

河南克鲁德重工有限公司提供PDJ系列高型平衡吊的销售、安装和售后全流程服务。

质量检测：出厂前进行1.25倍额定载荷静载试验，螺旋升降机构经连续升降耐久测试，过载保护和极限保护装置逐台校验。

售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。

需要PDJ平衡吊报价？

提供载重需求、安装高度和使用频率等信息，我们将在2小时内为您定制方案。

咨询热线：13903802779

问：PDJ平衡吊和普通环链电动葫芦有什么区别？

PDJ平衡吊采用螺旋升降机构和平行四边形臂架，操作者轻轻推拉即可在水平面内移动货物，上下由电机控制自动升降，实现单手轻松操作。普通环链葫芦需要同时控制水平和垂直两个方向，操作精度和便捷性不如平衡吊。

问：平衡吊的过载保护是怎么工作的？

PDJ平衡吊配备机械式过载保护装置，当吊载重量超过额定值的约110%时，过载保护器自动切断电机电源，电机停止运行并发出报警提示。排除超载原因后复位即可继续使用。

问：PDJ025/125/225工作半径2500mm而PDJ325只有1050mm，为什么差别这么大？

因为臂架结构不同。PDJ025~225（50~200kg）采用同一套轻型臂架，平衡四边形缩放范围大，R2可达2500mm。PDJ325/525（300~500kg）采用加强型臂架结构和更大截面的立柱，承载能力提高但臂架缩放范围相应减小。

问：平衡吊可以在不平的地面上安装吗？

PDJ平衡吊底座需安装在平整的硬化地面上。如地面不平，可在底座下方加装调平垫铁调平。建议地面水平度≤3mm/m，以确保立柱垂直和平衡吊回转平稳。

问：PDJ型和PDJ-A矮型有什么区别？安装高度要怎么选？

PDJ高型最大高度Hmax=3650mm，适合标准厂房（净高≥4m）。PDJ-A矮型最大高度约2400mm，适合低矮厂房或机床顶部空间受限的场所。选型时需测量安装位置的实际净高，扣除屋顶结构和吊物高度留出安全余量。
