PAY型液压平衡吊PAY液压型平衡吊PAY型液压式平衡吊
产品介绍
PAY型液压平衡吊是一种采用液压传动的轻型吊运装备。相比一般机械式平衡吊，液压平衡吊的显著特点是无限调速、定位准确、吊运平稳、节能高效，吊运几百公斤的物料如同抓取几斤重的物体一样轻巧灵便。型号涵盖PAY0225（200kg）至PAY1532（1500kg）共10款，R2=2500~3200mm，回转角度345度。
液压平衡吊适用于工厂车间的机床上下料、机械维修及其他行业非露天场合的物料吊运工作，尤其胜任较为精细、大吨位的吊运定位作业。液压传动系统提供无级调速，起升和下降速度可根据操作需求自由调节（6~8m/min），定位精度远高于机械式平衡吊。

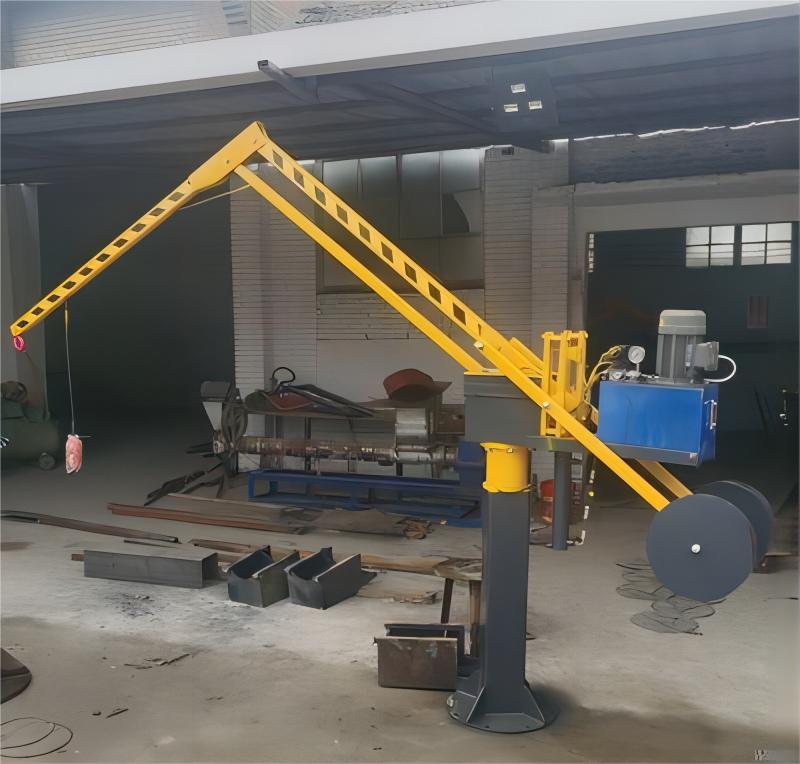

产品图片
产品特点
液压无级调速，定位精准：液压传动系统实现无级调速，起升和下降速度可根据操作需要随意调节（6~8m/min）。操作者可精细控制吊物的升降速度和位置，定位精度远高于机械式平衡吊。
吊运平稳，手感轻巧：液压缸驱动替代丝杠螺母传动，运动更平稳顺滑。吊运几百公斤的物料如同抓取几斤重的物体一样轻巧灵便，操作者疲劳度大幅降低。
载重范围广：10款型号覆盖200~1500kg，R2=2500~3200mm大范围覆盖。小吨位型号适合精细装配，大吨位型号胜任重型物料搬运。
结构紧凑，占地小：液压站集成于底座内，整体结构紧凑，不额外占用地面空间。H=2800~4500mm，适应不同厂房高度。
工作原理
PAY型液压平衡吊采用液压传动+平行四边形臂架的工作原理。电机驱动液压泵站产生高压油液，通过液压管路输送至液压缸，液压缸的伸缩运动推动平行四边形臂架进行升降。与机械式螺旋升降不同，液压传动通过调节液压油的流量和压力实现无级调速，操作者可随意控制升降速度和施力大小。
平行四边形臂架通过铰接形成可变形四边形结构，吊物水平移动时四边形缩放保持吊钩沿垂直线移动。立柱回转机构支持345度回转覆盖大面积作业区域。液压系统配备过载保护阀和防爆裂阀，液压管路意外破裂时自动锁闭油路防止坠落。
结构组成
由以下核心结构组成：
液压站：集成于底座内的电机、液压泵、油箱和控制阀组，提供稳定可靠的液压动力源。
液压缸：驱动平行四边形臂架升降的执行元件，替代机械丝杆，运动更平稳。液压缸内置缓冲装置，减少升降冲击。
平行四边形臂架：四连杆可变形四边形结构，R1=700~1400mm，R2=2500~3200mm，水平变幅灵活。
立柱与回转机构：钢管立柱，顶部345度回转轴承支撑臂架。H=2800~4500mm多高度可选。
液压控制系统：手柄上的液压控制阀，通过调节液压油流量实现升降速度的无级调节，操作直观精准。
技术参数
| 参数 | PAY0225 | PAY0325 | PAY0425 | PAY0525 | PAY0532 | PAY0625 | PAY0632 | PAY0832 | PAY1032 | PAY1532 |
|---|---|---|---|---|---|---|---|---|---|---|
| 额定起重量 (kg) | 200 | 300 | 400 | 500 | 500 | 600 | 600 | 800 | 1000 | 1500 |
| 升降速度 (m/min) | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 | 6~8 |
| R2 (mm) | 2500 | 2500 | 2500 | 2500 | 3200 | 2500 | 3200 | 3200 | 3200 | 3200 |
| R1 (mm) | 780 | 700 | 700 | 800 | 1100 | 800 | 1100 | 1290 | 1320 | 1400 |
| R (mm) | 660 | 860 | 860 | 1300 | 1300 | 1300 | 1300 | 1440 | 1450 | 1450 |
| Rmax (mm) | 615 | 750 | 750 | 940 | 1050 | 940 | 1050 | 1210 | 1210 | 1210 |
| H (mm) | 2800 | 3000 | 3000 | 3100 | 3880 | 3100 | 3880 | 4250 | 4300 | 4500 |
| H1 (mm) | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| H2 (mm) | 1600 | 1600 | 1600 | 1500 | 2000 | 1500 | 2000 | 2000 | 2000 | 2000 |
| 回转角度 (°) | 345 | 345 | 345 | 345 | 345 | 345 | 345 | 345 | 345 | 345 |
产品说明
- 产品名称：液压型平衡吊
- 型号规格：PAY型
- 所属类别：轻小起重设备
- 产品产地：河南新乡长垣
- 非标定制：可非标定制
- 是否现货：少量现货
- 生产周期：7~10天
- 包装形式：塑料薄膜包覆缠绕
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修

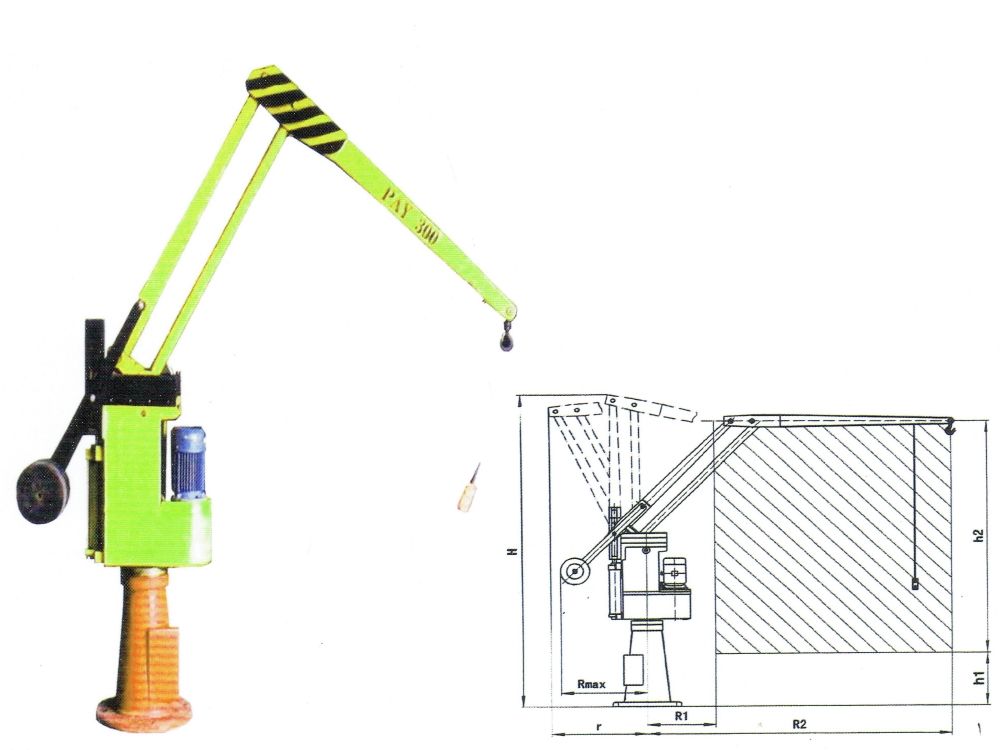

产品结构图
适用场合
机床精密上下料：液压无级调速特性特别适合对定位精度要求高的精密机床上料，操作者可精细控制工件就位速度和位置。
模具维修和更换：模具的精细对位安装需要平稳精准的吊运，PAY液压平衡吊可无级调速缓慢就位，保护模具无碰撞损伤。
重型零部件装配：PAY1032/1532可吊运1000~1500kg的重型零部件，液压传动波动小、定位准，适合大型设备的精密装配。
精细作业场所：电子、光学、精密仪器等行业的物料搬运，液压平衡吊的平稳性和定位精度远优于机械式平衡吊。
选型指南
按型号编码：PAY型号编码规则：PAY + 载重(百kg) + R2(百mm)。如PAY0225=200kg+R2=2500mm；PAY0532=500kg+R2=3200mm。选型时先确认载重再选R2范围。
液压vs机械选择：需要精细定位、无级调速选液压式（PAY）；预算有限、定位精度要求不高选机械式（PJ/PDJ）。液压式载重范围更大（最大1500kg），机械式维护更简单。
安装高度：PAY0225~0425 H=2800~3000mm适合标准低厂房；PAY0525~0625 H=3100mm；PAY0532~1532 H=3880~4500mm需较高厂房。
厂家服务
河南克鲁德重工有限公司提供PAY型液压平衡吊的销售和售后全流程服务，同时提供PJ型平衡吊、PDJ系列平衡吊、防爆平衡吊以及非标平衡吊的设计制造和安装维修。
质量检测：出厂前进行1.25倍额定载荷静载试验，液压系统经24小时保压测试和连续升降耐久测试。
售后保障：整机保修12个月，液压泵站和液压缸保修24个月。48小时内响应售后需求。
获取报价
需要PAY液压平衡吊报价？
提供载重需求、作业范围和厂房高度等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：液压平衡吊和机械式（螺旋）平衡吊哪个好？
液压式（PAY）优势：无级调速操作精细、升降平稳无冲击、载重范围更大（最大1500kg）。机械式（PJ/PDJ）优势：结构简单故障率低、维护成本低、价格实惠。选购建议：精细定位选液压式，一般工况选机械式性价比更高。
问：液压平衡吊的升降速度可以调节吗？
可以。液压系统通过调节液压油流量实现无级调速，标准速度范围6~8m/min。操作者通过手柄上的液压控制阀可随意调节升降速度——需要精细定位时慢速调节，需要快速移载时全速运行。
问：液压平衡吊的液压油需要定期更换吗？
需要。建议首次使用500小时后更换液压油，之后每使用2000小时或每年更换一次。推荐使用46号抗磨液压油。定期检查油位和油质，油液变质或污染应及时更换，液压管路和接头每季度检查有无渗漏。
问：PAY型号中25和32后缀代表什么？
25和32代表最大工作半径R2（百mm为单位）。25=R2=2500mm，32=R2=3200mm。相同载重下可选两种R2（如PAY0525=500kg/R2=2500，PAY0532=500kg/R2=3200），R2越大覆盖范围越广，但立柱高度H也相应增加。
问：液压平衡吊适合在室外使用吗？
PAY液压平衡吊主要设计用于室内非露天场合。如需室外使用，需注意：①液压站做好防雨保护；②环境温度建议0~40度；③低温时液压油粘度增大可能影响升降速度，需选用低温液压油；④室外长期使用需定期检查液压管路和接头的密封性。
