PAJ型矮型平衡吊PAJ型机床独臂吊PAJ型车床搬货吊

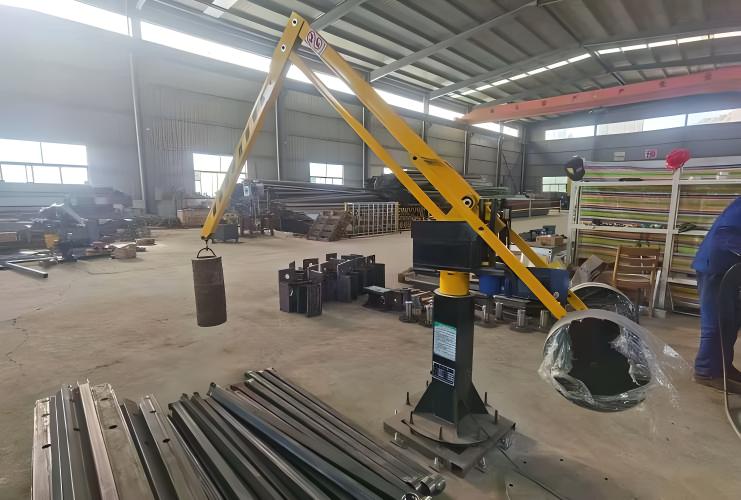

PAJ型矮型平衡吊是一种轻型的物料吊运设备，运用了平行四边形的缩放原理，达到了定位准确、简易灵活的目的。采用螺旋升降机构来升降重物，替代人力劳动，减轻操作者体力消耗。PAJ系列涵盖PAJ225B（200kg）、PAJ325B（300kg）、PAJ525B（500kg）、PAJ625B（600kg）共四款矮型平衡吊型号。

PAJ矮型平衡吊设计合理、操作简便、运行可靠、维修方便，广泛使用于车间机床的上下物料、工序间和生产线的工件吊运、零部件装配以及车站、码头、仓库等场合的短距离、密集性、高频率吊运作业。平衡吊以其「平衡重力」使得运动平滑，操作省力、简单，特别适应有频繁搬运和装配的岗位工序，可大大减轻劳动强度，提高工作效率。

平行四边形缩放原理，定位精准：采用平行四边形缩放原理，吊物在额定行程内处于三维空间悬浮状态，上下左右旋转可任意手动完成，释放后稳定停留在任一位点。

矮型结构，适合低空间：Hmax仅2850mm，相比PDJ高型（3650mm）更适合厂房高度不足的场所。最大提升高度1900~2000mm，满足机床旁频繁上下料需求。

操作省力，装配便捷：物料在额定行程内处于三维空间悬浮状态，所有控制按钮集中在手柄上，移动手柄工件物料即可随动，操作简单直观，单人轻松完成搬运。

覆盖范围大：R2=2500mm最大工作半径，水平行程1840~1850mm，340度回转角度，几乎覆盖立柱周围全部作业区域。

PAJ型矮型平衡吊采用平行四边形缩放原理+螺旋升降机构的工作原理。主体由立柱、平行四边形臂架、螺旋升降器和吊钩组成。平行四边形臂架通过铰接形成可变形四边形结构，当吊物水平移动时，四边形缩放保持吊钩始终沿垂直线移动，负载在三维空间内处于悬浮平衡状态。

操作时，操作人员握住控制手柄轻轻推拉，物料即可随动——水平移动时臂架平行四边形缩放，旋转时立柱340度回转配合。按下手柄按钮控制螺旋升降器正反转，实现物料平稳升降。所有控制按钮集中安装在手柄上，操作手柄通过夹具与工件联为一体，只需移动手柄工件即可随动，操作简便高效。

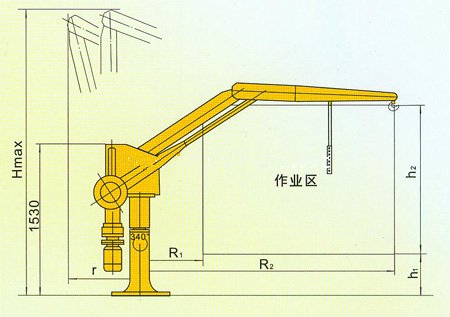

由以下核心结构组成：

立柱与回转机构：矮型钢管立柱（Hmax=2850mm），顶部回转轴承支持臂架340度回转，适合低矮厂房安装。

平行四边形臂架：四连杆平行四边形结构，水平行程1840~1850mm，R1=650~660mm，R2=2500mm，覆盖大面积作业区域。

螺旋升降器：电机驱动丝杠带动螺母升降，传动平稳自锁。升降速度6.1~7m/min，负载增大时速度略有降低。

一体式手柄控制器：所有控制按钮集中在手柄上，通过夹具与工件联为一体，移动手柄工件即随动，操作直观便捷。

安全保护装置：过载保护器和极限位置限位开关，双重安全保护。

机床上下物料：矮型结构Hmax仅2850mm，适合高度受限的机床旁空间。工件在200kg~600kg范围内的机床上下料作业，PAJ平衡吊轻推即可到位。

工序间工件转运：各加工工序间的工件短距离转运和定位，PAJ型水平行程1840~1850mm，340度回转覆盖相邻工序区域。

零部件装配：机械装配线上的中型零部件装配，平衡吊使工件在三维空间悬浮，操作者可轻松对位装配，提升装配效率和质量。

仓库密集性吊运：车站、码头、仓库等场所的短距离、高频率吊运作业，平衡吊操作省力、快速，适应密集性吊运节奏。

按载重选型：200kg选PAJ225B，300kg选PAJ325B，500kg选PAJ525B，600kg选PAJ625B。PAJ225B/325B为一组（提升高度1900mm），PAJ525B/625B为一组（提升高度2000mm）。

按安装高度：矮型平衡吊最大高度Hmax=2850mm，适合厂房净高3~4m的低矮空间。如安装高度>=3650mm可选PDJ高型以获得更大的提升范围。

按作业频率：高频率、短距离吊运作业选PAJ矮型平衡吊，操作省力、反应灵敏。需长距离转运可选配回转轨道或移动底座。

河南克鲁德重工有限公司提供PAJ系列矮型平衡吊的销售、安装和售后全流程服务。

质量检测：出厂前进行1.25倍额定载荷静载试验，平行四边形臂架经反复缩放测试确保灵活性，螺旋升降机构经连续升降耐久测试。

售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。

需要PAJ矮型平衡吊报价？

提供载重需求、安装高度和使用场景等信息，我们将在2小时内为您定制方案。

咨询热线：13903802779

问：PAJ矮型平衡吊和PDJ高型平衡吊怎么选？

主要看安装高度。PAJ矮型Hmax=2850mm，适合净高3~4m的低矮厂房；PDJ高型Hmax=3650mm，适合标准厂房（净高>=4m）。如果安装高度充足，PDJ高型的提升幅度更大，PDJ025~225的R2可达2500mm。PAJ矮型结构更紧凑，适合空间受限场合。

问：PAJ型号末尾的B字母代表什么？

PAJ型号末尾的B（如PAJ225B、PAJ525B）代表矮型结构。PDJ系列不带字母的为标准高型，带A的为PDJ-A矮型。选型时注意区分B系列和标准系列以匹配安装高度。

问：平衡吊的螺旋升降器会自锁吗？停电会掉下来吗？

螺旋升降器采用丝杠螺母传动，具有优异的自锁性能。丝杠的螺旋升角小于摩擦角，在负载作用下不会反向转动。即使突然停电，货物也不会滑落，安全性优于普通电动葫芦的摩擦制动。

问：PAJ平衡吊的夹具可以更换吗？

可以。PAJ平衡吊的手柄和夹具为一体式设计，可根据被吊工件的形状和材质更换不同形式的吊具、夹具或吸盘。更换简便快捷，一台平衡吊可适配多种工件吊装需求。

问：平衡吊可以在不平的地面使用吗？

PAJ平衡吊底座需固定在平整的硬化地面上。如地面不平，底座下方可加装调平垫铁进行调整。建议地面水平度<=3mm/m。立柱安装垂直度直接影响设备操作灵活性和使用寿命。
