PJ系列平衡吊PJ型电动旋转随意吊PJ型车床平衡吊

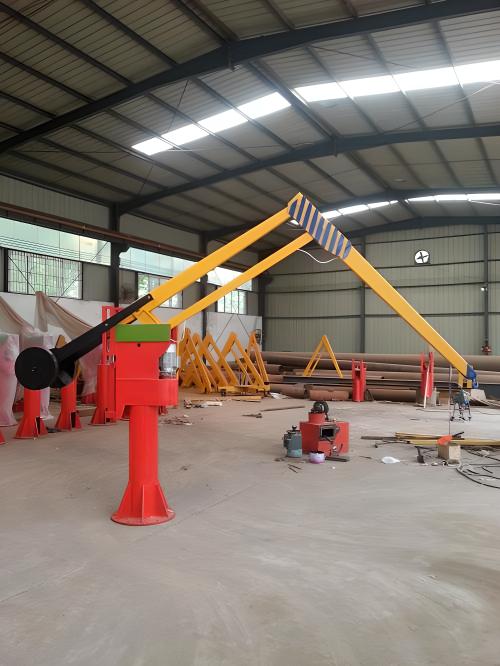

PJ型平衡吊是一种理想的中小型机械吊运设备。它运用四连杆机构原理，利用手动和机动的简单配合形成复合运动来搬运吊物，使吊物按需要随时稳定地停留在作业区间的任一位置上。起重量50~600kg，拥有矮立柱（矮式）和高立柱（高式）两种结构系列，体积小、自重轻、造型美观大方，使用安全可靠、轻巧灵活。

PJ系列平衡吊广泛用于机床的上下活件、中型零部件装配和维修工序的起吊运输、流水生产线的衔接转换工位、铸造车间的下芯合箱、热处理车间的装炉出炉等场景。目前在汽车、拖拉机、柴油机、农用车、机床设备等机械制造行业得到广泛应用。

四连杆机构，定位精准：采用四连杆机构原理，手动推拉即可在水平面内灵活移动吊物，释放后可稳定停留在作业区域内任一位置，无需额外锁定。

高矮两种结构可选：标准高式（hmax=2500mm）和矮式（hmax=2000mm）两种立柱结构，适应不同厂房高度和机床安装空间。核心升降机构通用，备件维护方便。

345°大范围回转：立柱回转角度345°，几乎覆盖整个圆形作业区域。最大回转半径Rmax可达3200mm（PJ050/060），水平变幅2200mm，大面积覆盖机床工位。

操作简便，解放体力：按钮点动控制电动升降，手动推拉实现水平移动和回转，操作简单直观，单人即可轻松完成频繁的物料搬运作业，大幅降低操作者劳动强度。

PJ型平衡吊采用四连杆机构+螺旋升降的工作原理。主体由立柱、四连杆臂架、螺旋升降器和吊钩组成。四连杆臂架的上杆、下杆和垂直连杆通过铰接形成可变形四边形，当吊物水平移动时，四边形缩放保持吊钩始终沿垂直线移动，确保负载稳定。

操作时，操作人员通过手柄推拉吊物，四连杆臂架随之缩放，吊物在水平面内灵活移动；配合立柱345°回转，覆盖整个工作区域。按下电钮控制螺旋升降器正反转，实现吊物的平稳起升和下降。整套动作手动与机动简单配合，形成复合运动，操作轻松自如。配备过载保护装置和极限限位开关，确保使用安全。

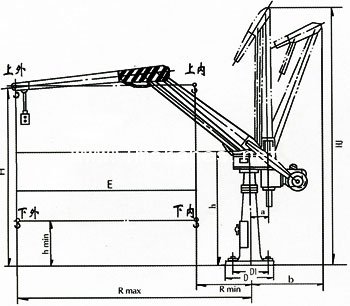

由以下核心结构组成：

立柱与回转机构：钢管立柱固定于地面底座，顶部装有回转轴承，支持臂架345°水平回转。有高式（2500mm）和矮式（2000mm）两种高度可选。

四连杆臂架：由上水平臂、下水平臂和垂直连杆组成的可变形四边形结构，实现吊物的水平移动和平衡支撑。臂架缩放范围决定了水平变幅（1730~2200mm）。

螺旋升降器：电机驱动丝杠旋转带动螺母升降的传动机构，传动平稳、自锁性能好。提升速度5.08~6.14m/min，随载重增大而降低。

安全保护装置：过载保护器（载荷超限自动断电）和极限位置限位开关（上下极限自动停止），双重保护确保操作安全。

电气控制系统：手柄按钮点动控制升降电机正反转，操作简单直观。

注：原表”最大起重告诉”为笔误，已更正为”最大起重高度”。

机床上下活件：车床、铣床、磨床等机械加工设备旁的工件上下料，PJ平衡吊可轻松将工件送至工作台面，省力高效，减少操作者体力消耗。

流水生产线衔接转换：生产线各工位间的物料衔接和转运，PJ型四连杆臂架水平变幅最大2200mm，配合345°回转覆盖相邻工位。

铸造车间下芯合箱：铸造生产中的砂芯下芯和合箱操作，PJ平衡吊提升高度2000~2500mm，适合铸造车间中等高度作业。

热处理车间装炉出炉：热处理工序中的工件装炉和出炉搬运，平衡吊灵活易操作、升降平稳，减少高温环境下的操作难度。

按载重选型：50kg选PJ005，100kg选PJ010，200kg选PJ020，300kg选PJ030，400kg选PJ040，500kg选PJ050，600kg选PJ060。PJ005~PJ040为矮式（hmax=2000mm），PJ050~PJ060为高式（hmax=2500mm）。

按作业范围：PJ005~PJ040最大回转半径2500mm，水平变幅1730~1920mm；PJ050~PJ060最大回转半径3200mm，水平变幅2200mm。大吨位型号覆盖范围反而更大，适合大工件搬运。

高低型式选择：安装高度≥2500mm选高式（标准型），安装高度2000~2500mm选矮式。矮式PJ005~PJ040提升幅度1500mm，高式PJ050~PJ060提升幅度2000mm。

河南克鲁德重工有限公司提供PJ系列平衡吊的销售、安装和售后全流程服务。

质量检测：出厂前进行1.25倍额定载荷静载试验，四连杆臂架经反复缩放测试确保灵活性，螺旋升降机构经连续升降耐久测试。

售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。

需要PJ平衡吊报价？

提供载重需求、安装高度和使用场景等信息，我们将在2小时内为您定制方案。

咨询热线：13903802779

问：PJ平衡吊和PDJ平衡吊有什么区别？

PJ和PDJ都是平衡吊系列，采用相似的四连杆/平行四边形原理。PJ系列起重量50~600kg，提升速度5~6m/min，回转角度345°，有矮式和高式两种。PDJ系列（如PDJ025~525）起重量50~500kg。两者主要区别在具体的外形尺寸和安装参数上，可根据现场条件选择。

问：PJ平衡吊的操作方式是怎样的？需要培训吗？

操作非常简单：按电钮控制升降，手推吊物控制水平移动和回转。单人几分钟即可上手，建议对新操作人员进行基本安全培训，了解载重限制和操作注意事项。

问：提升速度为什么随载重增大而减小？

PJ平衡吊采用同一型号的电机驱动螺旋升降器，载重增大时电机负载增加，丝杠转速略有下降，提升速度从6.14m/min（PJ005）降至5.08m/min（PJ050/060）。这属于正常的负载-速度特性，载重越大速度越慢反而更安全。

问：PJ平衡吊可以实现变速控制吗？

标准PJ平衡吊为固定速度提升。如需变速控制可定制变频调速方案，通过变频器调节电机转速实现升降速度可调，适合对速度有精细控制要求的精密装配场景。

问：PJ平衡吊的安装需要做基础吗？

PJ平衡吊底座通过地脚螺栓固定在地面。建议在硬化地面上打孔安装膨胀螺栓或预埋地脚螺栓，确保底座稳固。如地面承载力不足，需先做混凝土基础。矮式型号对地面要求略低于高式型号。
