产品介绍
PDJ系列平衡吊是一种运用平行四边形缩放原理和螺旋升降机构的轻型物料吊运设备。它能灵活地在三维空间吊运重物，定位准确、操作轻巧。型号涵盖PDJ125（100kg）至PDJ1025（1000kg）共7款，R2=2500~3450mm，Hmax=3650~4500mm。具有结构紧凑、行动可靠、噪音低、灵活耐用等优点。
PDJ系列平衡吊广泛适用于工厂车间的机床上下料、工序间、自动线、生产线的工件吊运、零部件装配以及车站、码头、仓库等各种场合。PDJ225与PDJ235同为200kg载重但后者R2=3450mm更大范围、Hmax=4500mm更高立柱，适应不同作业空间需求。
产品图片
产品特点
平行四边形缩放，精准定位：运用平行四边形缩放原理，吊物在三维空间灵活移动，释放后稳定停留在任一位点。
螺旋升降，安全自锁：采用螺旋升降机构，传动平稳自锁，断电时货物不会滑落。配备过载保护和极限保护装置。
型号丰富，载重范围广：7款型号覆盖100~1000kg，R2=2500~3450mm。PDJ235型号提供R2=3450mm的大范围作业，Hmax=4500mm适合高厂房。
结构紧凑，噪音低：整体设计紧凑、行动可靠、噪音低、灵活耐用，适合车间、仓库、码头等多种场合。
工作原理
PDJ系列平衡吊采用平行四边形缩放原理+螺旋升降的工作原理。主体由立柱、平行四边形臂架、螺旋升降器和吊钩组成。平行四边形臂架的上水平臂和下水平臂通过铰接形成可变形四边形，当吊物水平移动时四边形缩放，保持吊钩始终沿垂直线移动。螺旋升降器通过电机驱动丝杠旋转带动螺母升降，传动平稳且自锁性好。
操作时，操作人员握住手柄轻轻推拉，吊物即随动水平移动；立柱回转覆盖作业区域。按动按钮控制螺旋升降器正反转实现升降。过载保护器在载荷超限时自动切断电机电源，极限保护装置在升降到极限位置时自动停止。
结构组成
由以下核心结构组成：
立柱与回转机构：钢管立柱固定于地面底座，顶部回转装置支持臂架回转。Hmax=3650~4500mm，PDJ125/225标准型，PDJ235加高型。
平行四边形臂架：四连杆可变形四边形结构，R1=400~830mm，R2=2500~3450mm，水平变幅灵活。
螺旋升降器：电机驱动丝杠螺母传动，提升速度5.5~10.96m/min，自锁性能好。
安全保护装置：过载保护器和极限位置限位开关，双重保护。
电气控制系统：手柄按钮点动控制升降电机正反转，操作简单直观。
技术参数
| 参数 | PDJ125 | PDJ225 | PDJ235 | PDJ325 | PDJ525 | PDJ825 | PDJ1025 |
|---|---|---|---|---|---|---|---|
| 额定起重量 (kg) | 100 | 200 | 200 | 300 | 500 | 800 | 1000 |
| 升降速度 (m/min) | 7.5 | 7.5 | 10.96 | 7.8 | 6.2 | 5.5 | 5.5 |
| R2 (mm) | 2500 | 2500 | 3450 | 2500 | 2500 | 2500 | 2500 |
| R1 (mm) | 400 | 400 | 830 | 540 | 540 | 540 | 540 |
| R (mm) | 800 | 800 | 1100 | 1050 | 1100 | 1100 | 1100 |
| Hmax (mm) | 3650 | 3650 | 4500 | 3950 | 3950 | 4000 | 4000 |
| H1 (mm) | 350 | 350 | 150 | 500 | 500 | 500 | 500 |
| H2 (mm) | 1500 | 1500 | 2100 | 1500 | 1500 | 1500 | 1500 |
| 注：原表”Hamx”为”Hmax”笔误，已更正。原表数据单元格中重复的单位后缀（如”100kg”→”100″）已清理。 | |||||||
产品说明
- 产品名称：PDJ系列平衡吊
- 型号规格：PDJ型
- 所属类别：轻小起重设备
- 产品产地：河南新乡长垣
- 非标定制：可非标制造
- 是否现货：部分现货
- 生产周期：7~15天
- 包装形式：塑料薄膜包覆缠绕
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修

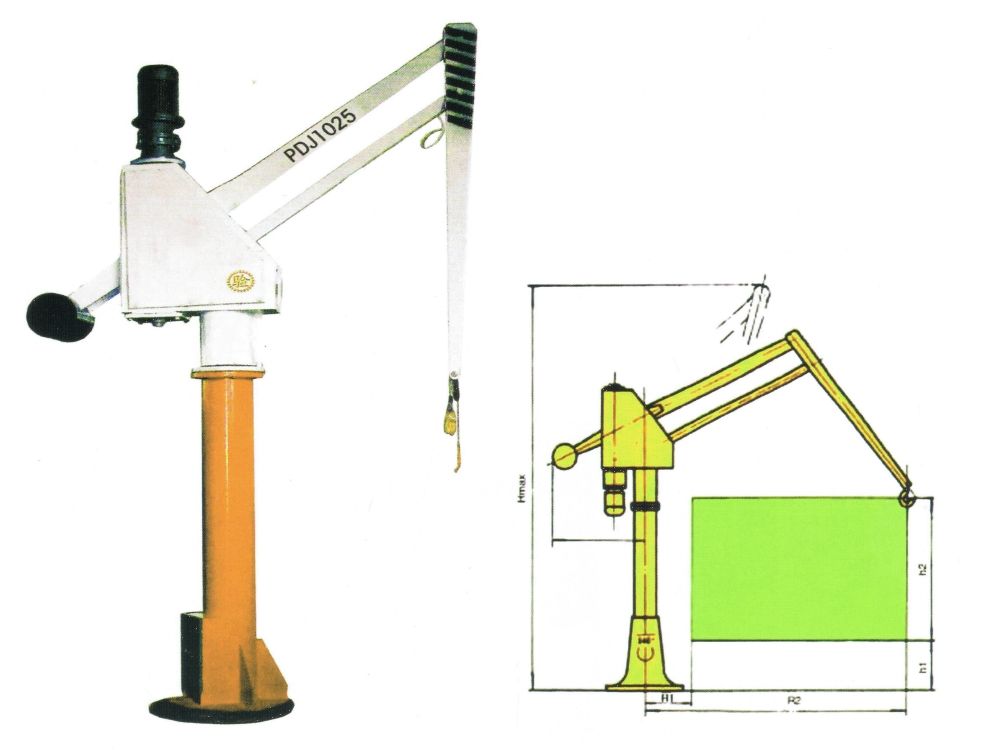

产品结构图
适用场合
机床上下料：车床、铣床、磨床等机床旁的工件上下料操作，PDJ平衡吊操作轻巧、定位精准，提升机床作业效率。
生产线和自动线：自动生产线和流水线的工件转运和装配，PDJ平衡吊灵活高效，适应生产线节拍。
仓库码头装卸：车站、码头、仓库等场合的短距离、高频率吊运作业，操作简便，减轻操作者劳动强度。
零部件装配：机械装配线上的中型零部件装配，PDJ悬挂式操作不占地面空间，装配更便捷。
选型指南
按载重：100kg选PDJ125，200kg选PDJ225（标准）或PDJ235（大范围），300kg选PDJ325，500kg选PDJ525，800kg选PDJ825，1000kg选PDJ1025。
PDJ225 vs PDJ235：同为200kg载重。PDJ225的R2=2500mm、Hmax=3650mm，适合标准厂房；PDJ235的R2=3450mm、Hmax=4500mm，适合大范围、高厂房作业场景。
安装高度：PDJ125/225 Hmax=3650mm，需要净高>=4m；PDJ235 Hmax=4500mm，需要>=5m；PDJ325/525 Hmax=3950mm，PDJ825/1025 Hmax=4000mm。
厂家服务
河南克鲁德重工有限公司提供PDJ系列平衡吊的销售、安装和售后全流程服务，同时提供PJ型平衡吊、液压型平衡吊、防爆平衡吊以及非标平衡吊的设计制造。
质量检测：出厂前进行1.25倍额定载荷静载试验，螺旋升降机构经连续升降耐久测试。
售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。
获取报价
需要PDJ平衡吊报价？
提供载重需求、作业范围和厂房高度等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：PDJ125和PDJ225的外形尺寸一样吗？
PDJ125（100kg）和PDJ225（200kg）的外形尺寸相同：R2=2500mm、Hmax=3650mm、H1=350mm、H2=1500mm。两者共用同一套臂架和立柱结构，仅螺旋升降器电机功率不同。
问：PDJ235型号和PDJ225型号有什么区别？
PDJ235的R2=3450mm（比PDJ225的2500mm更大），Hmax=4500mm（更高），适合需要更大作业范围和高厂房的场景。升降速度更快达10.96m/min，H1=150mm更低起始高度。但200kg载重相同。
问：PDJ平衡吊可以配置变频调速吗？
可以。标准PDJ平衡吊为固定速度提升，可根据需求定制变频调速方案，通过变频器调节电机转速实现升降速度无级可调，适合对升降速度有精细控制要求的精密装配场景。
问：PDJ系列平衡吊可以在防爆环境中使用吗？
标准PDJ平衡吊不适用于防爆环境。如需在有易燃易爆气体的环境中使用，需定制防爆型平衡吊，配备防爆电机、防爆电控箱和防爆限位开关。防爆等级可根据工况要求选择ExdⅡBT4或ExdⅡCT4。
问：PDJ平衡吊的螺旋升降器维护周期？
建议每季度加注润滑脂一次到丝杠螺母部位，丝杠表面保持清洁防铁屑进入。每半年检查丝杠磨损情况和螺母间隙。每年更换一次减速箱润滑油。按期保养可显著延长螺旋升降器使用寿命。
