PDJ-Y型移动式平衡吊PDJ-Y型/PDJY型移动平衡吊
产品介绍
PDJ-Y型移动式平衡吊是将PDJ型平衡吊安装在移动底座上的一种轻小型起重机械，能在车间或仓库等非固定场所起吊重物，使用灵活、方便。起重量100~500kg，起吊高度2m，跨度可根据客户需求订制。移动底座（台车）使平衡吊可随时推移到不同工位，无需固定安装，一台设备覆盖多个工位。
YPDJA移动式平衡吊系列起重机广泛使用于车间机床的上下物料、工序间和生产线的工件吊运、零部件装配以及车站、码头、仓库等场合的短距离、密集性、高频率吊运作业。根据需要可选择PDJ高型或PDJ矮型平衡吊以满足不同场所的需要。

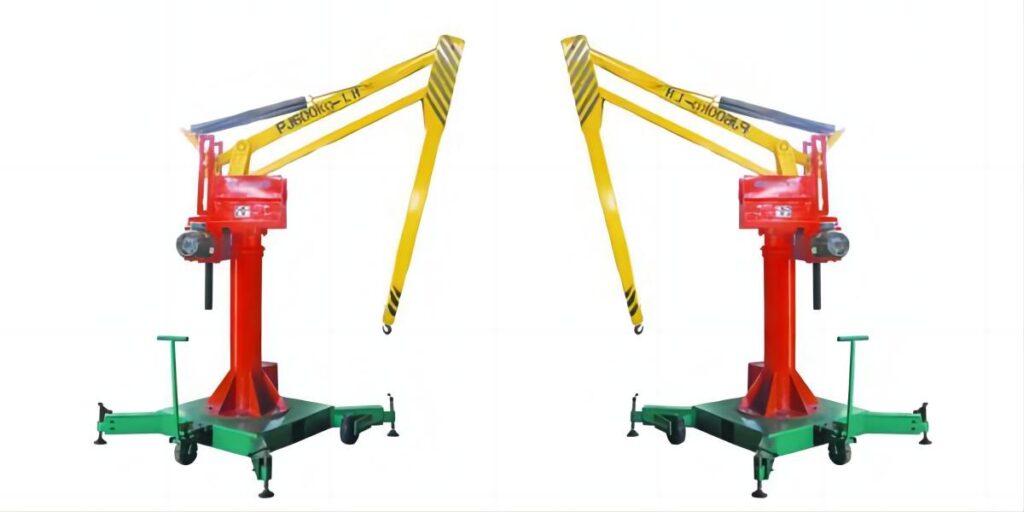

产品图片
产品特点
移动底座设计，灵活机动：平衡吊安装在移动台车上，可在车间自由推行到各工位使用，无需每个工位安装固定吊装设备。
PDJ成熟结构，定位精准：采用PDJ型平衡吊的平行四边形缩放原理和螺旋升降机构，定位准确、操作轻巧。
三种动力方式可选：电动机械式（丝杆升降）、气动式（气源驱动，适合轻载防爆环境）、液压式（适合较重货物起吊），根据工况灵活选择。
适用范围广：适合短距离、高频率、密集性的吊运作业，可有效减轻劳动强度，提高工作效率。
工作原理
PDJ-Y型移动式平衡吊将PDJ平衡吊的四连杆平行四边形臂架和螺旋升降机构安装在可移动钢制台车底座上。台车底部装有万向轮，可在车间地面自由推行。到达作业位置后展开台车支撑腿稳固，即可进行吊运作业。
平衡吊核心采用平行四边形缩放原理+螺旋升降：平行四边形臂架缩放实现吊物水平移动，立柱回转覆盖作业区域，螺旋升降器电机驱动丝杠完成垂直升降。移动台车使平衡吊可在多工位间灵活切换使用。
结构组成
由以下核心结构组成：
移动台车：钢制底盘配万向轮和可伸缩支撑腿，CS2/CS4/CS6三种台车型号对应不同载重范围。缩腿行走时H1=1020~1600mm，伸腿固定时H1=1680~2620mm。
PDJ平衡吊主体：包含立柱、回转机构、平行四边形臂架和螺旋升降器，提供精准定位和稳定升降。
动力系统：机械式（电机+丝杆）为标准配置，可选配气动式（气源驱动）或液压式（液压缸驱动）适应不同工况。
电气控制系统：手柄按钮点动控制升降，380V三相电源。
移动台车技术参数
| 参数 | CS2 | CS4(CD4) | CS6(CD6) | |
|---|---|---|---|---|
| 整机重量 (kg) | — | 165 | 300 | 500 |
| 最小转弯半径 (mm) | — | 1600 | 1600 | 2000 |
| 行走速度 | — | 25 | 25 | 25 |
| 小车外形尺寸 (mm) | 缩腿H1 | 1020 | 1310 | 1600 |
| 缩腿H2 | 1020 | 1310 | 1600 | |
| 缩腿H3 | 260 | 260 | 260 | |
| 伸腿H1 | 1680 | 2195 | 2620 | |
| 伸腿H2 | 1680 | 2195 | 2620 | |
| 伸腿H3 | 280 | 280 | 280 |
台车适配选型
| 驱动方式 | 台车型号 | 适配平衡吊型号 |
|---|---|---|
| 手动 | CS2 | PJ(PJSZ)100, PJ(PJSZ)200 |
| CS4 | PJ(PJSZ)300, PJ(PJSZ)400 | |
| CS6 | PJ(PJSZ)500, PJ(PJSZ)600 | |
| 电动 | CD2 | PJ(PJSZ)300, PJ(PJSZ)400 |
| CD2 | PJ(PJSZ)500, PJ(PJSZ)600 |
原表适配型号存在OCR缺损（如J(PJSZ)200、JPJSZ)400等），已按标准格式PJ(PJSZ)修正。

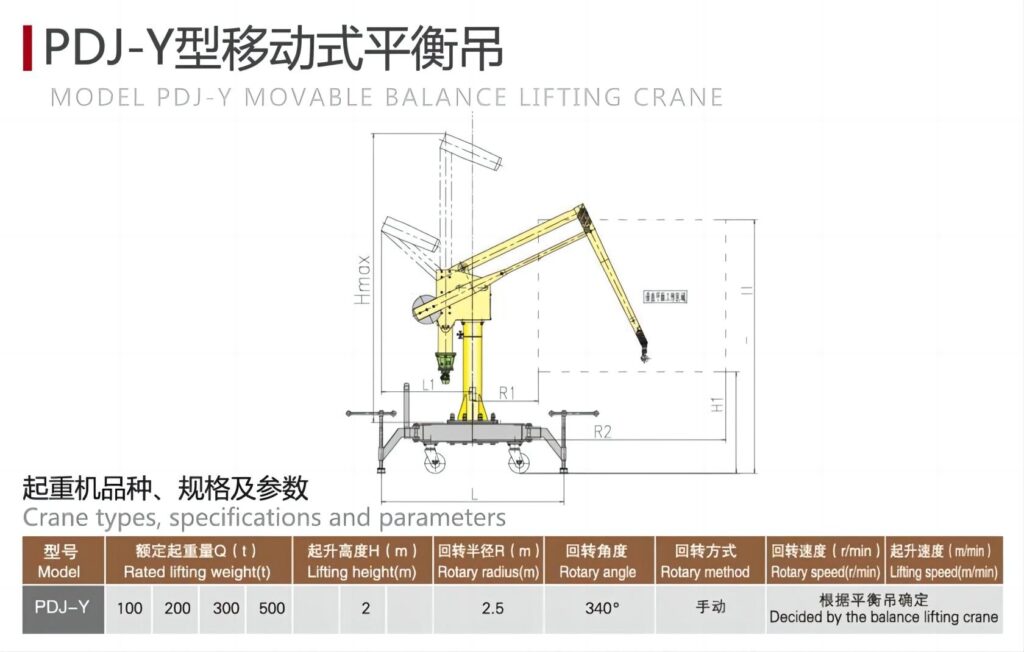

产品结构图
适用场合
车间多工位吊运：车间内多个工位轮流需要吊运时，PDJ-Y移动平衡吊可随时推移到需要的位置，一机多用。
仓库非固定场所：仓库不同区域间的货物装卸和搬运，灵活机动，无需每个区域安装固定吊装设备。
生产线物料转运：生产线各工位间的工件和物料转运，移动灵活方便，适应生产节奏变化。
设备维修现场：突发设备故障时的现场维修吊装，移动平衡吊可快速就位，不受固定安装位置限制。
选型指南
按动力方式：电动机械式（标准，电机+丝杆）适合绝大多数常规工况；气动式适合有防爆要求的环境（化工、粉尘）；液压式适合较重货物（500kg以上）。
按载重选台车：100~200kg选CS2手动台车；300~400kg选CS4手动或CD4电动台车；500kg以上选CS6手动或CD6电动台车。
按使用环境：380V三相电源，海拔不超过2000m。易燃易爆环境必须选气动防爆型，禁止吊运熔融金属、有毒和易燃易爆物品。
厂家服务
河南克鲁德重工有限公司提供PDJ-Y型移动式平衡吊的销售和售后全流程服务。
质量检测：出厂前进行1.25倍额定载荷试验，移动台车推行和支撑稳定性测试。
售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。
获取报价
需要PDJ-Y移动平衡吊报价？
提供载重需求、动力方式和移动工位数量等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：PDJ-Y和PJhs移动平衡吊有什么区别？
PDJ-Y是在PDJ高型/矮型平衡吊基础上加装移动台车，主要参数与PDJ系列一致（起重量100~500kg，起吊高度2m）。PJhs是在PJ系列平衡吊基础上加装移动台车，起重量范围更广（100~1000kg）。两者核心原理相同，差异在平衡吊本体系列不同。
问：电动机械式、气动式、液压式三种动力怎么选？
电动机械式（标配）：电机驱动丝杆升降，适用绝大多数车间环境，成本适中。气动式：压缩空气驱动，适合有防爆要求的化工、喷涂、粉尘环境，轻载（<=300kg）。液压式：液压缸驱动，适合重载（>=500kg），升降平稳但成本较高。
问：移动平衡吊需要安装地脚螺栓吗？
PDJ-Y移动平衡吊本体不需要固定安装地脚螺栓。到达作业位置后展开台车的可伸缩支撑腿，通过调节螺杆使支撑腿接地并略微顶起，卸除轮子载荷，利用台车自重和配重保持稳定。如需更高稳定性可在支撑腿底座上加配重块。
问：移动平衡吊的起吊高度可以定制吗？
可以。标准起吊高度2m，可根据客户需求定制更高或更低的起吊高度。定制更高高度需相应加长立柱，台车稳定性需重新核算。建议最大起吊高度不超过3m以确保移动状态下的稳定性。
问：PDJ-Y移动平衡吊可以在不平整地面使用吗？
移动台车的支撑腿为可调节螺杆结构，可通过调节各支撑腿的伸出长度来适应一定程度的地面不平。建议地面高差<=10mm/m。如地面坡度较大或不平严重，需先对作业区域做地面找平处理。
