产品介绍
PJhs型移动式平衡吊是将平衡吊安装在移动底座/台车上的一种轻小型起重机械，可在车间或仓库等非固定场所灵活使用。移动底座（台车）使平衡吊可随时推移到不同工位，无需固定安装。起重量100~1000kg，最大回转半径Rmax=2500~3200mm，提升高度2000~2600mm，345度回转。
移动式平衡吊主要功能表现在具有断气和误操作保护功能，当主供气源断气时自锁装置工作使平衡吊不会突然坠落。物料在额定行程内处于三维空间悬浮状态，上下左右旋转可任意手动完成。广泛适用于有频繁搬运、装配需求的岗位工序，可减轻劳动强度，提高工作效率。

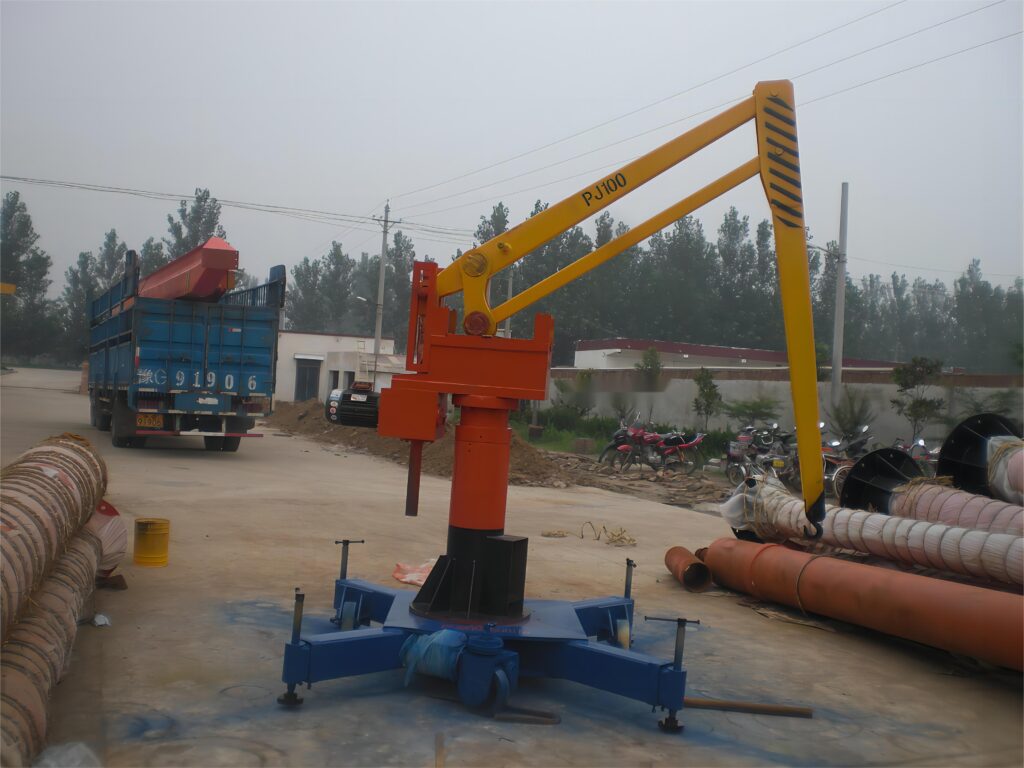

产品图片
产品特点
移动灵活，无需固定安装：配移动底座/台车，可在不同工位间自由推移，无需预埋地脚螺栓固定。适合多工位共用的非固定式物料搬运场景。
断气自锁，安全可靠：具有断气和误操作保护功能，当主供气源断气时自锁装置立即工作，平衡吊不会突然坠落，确保操作安全。
三维悬浮，定位精准：物料在额定行程内处于三维空间悬浮状态，上下左右旋转可任意手动完成，装配定位准确，操作省力高效。
结构简单，通用性强：结构简单巧妙、体积小、自重轻、安装简便、维修简单，适合短距离、高频率、密集性的吊运作业。
工作原理
PJhs型移动式平衡吊是将PJ型平衡吊的四连杆/平行四边形臂架和螺旋升降机构安装在可移动的钢制台车底座上。台车底部装有万向轮，可在车间地面自由推行。到达作业位置后，将台车的可伸缩支腿展开支撑地面，卸除轮子载荷后即可开始吊运作业。
平衡吊的核心工作原理与固定式PJ平衡吊一致：平行四边形臂架缩放实现水平移动，立柱345度回转覆盖作业区域，螺旋升降器电机驱动丝杠完成垂直升降。移动台车使平衡吊可在多工位间灵活切换使用，一台设备覆盖多个工位。
结构组成
由以下核心结构组成：
移动台车底座：钢制底盘配万向轮和可伸缩支撑腿，移动灵活、就位稳定。CS2/CS4/CS6三种台车型号对应不同载重范围。
立柱与回转机构：钢管立柱固定于台车上，顶部回转轴承支持臂架345度回转。
平行四边形臂架：四连杆可变形四边形结构，水平变幅1730~2200mm，Rmax=2500~3200mm。
螺旋升降器：电机驱动丝杠螺母传动，提升速度2.54~6.14m/min，自锁性好。
电气控制系统：手柄按钮点动控制升降，380V三相电源，电机功率0.75~3kW。
技术参数
| 参数 | PJhs010 | PJhs020 | PJhs030 | PJhs040 | PJhs050 | PJhs060 | PJhs080 | PJhs110 |
|---|---|---|---|---|---|---|---|---|
| 额定起重量 (kg) | 100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
| 最大起吊高度 hmax (mm) | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2600 |
| 起始高度 hmin (mm) | 0 | 0 | 0 | 0 | 100 | 100 | 100 | 200 |
| 提升幅度 (mm) | 2000 | 2000 | 2000 | 2000 | 2400 | 2400 | 2400 | 2400 |
| 最大回转半径 Rmax (mm) | 2500 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 | 3200 |
| 最小回转半径 Rmin (mm) | 580 | 770 | 770 | 770 | 1000 | 1000 | 1000 | 1000 |
| 水平变幅 (mm) | 1920 | 1730 | 1730 | 1730 | 2200 | 2200 | 2200 | 2200 |
| 回转角度 (°) | 345 | 345 | 345 | 345 | 345 | 345 | 345 | 345 |
| 提升速度 (m/min) | 6.14 | 5.44 | 5.52 | 5.52 | 5.08 | 5.08 | 2.54 | 5.08 |
| 电动机 型号 | Y80-2-4 | Y90L-4 | Y100L-4 | Y100L-4 | Y100L2-4 | Y100L-2 | Y100L-4 | Y100L-4 |
| 电动机 功率 (kW) | 0.75 | 1.5 | 2.2 | 2.2 | 3 | 3 | 3 | 3 |
| 电动机 额定转速 (r/min) | 1390 | 1400 | 1420 | 1420 | 1440 | 1440 | 1440 | 1440 |
| 电动机 安装结构形式 | B5 | B5 | B5 | B5 | B5 | B5 | B5 | B5 |
| h (mm) | 1250 | 1250 | 1250 | 1250 | 1700 | 1700 | 1700 | 1700 |
| H (mm) | 2785 | 2825 | 2825 | 2825 | 3940 | 3940 | 3940 | 3940 |
| D (mm) | 450 | 500 | 500 | 500 | 700 | 700 | 700 | 700 |
| a (mm) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 300 |
| b (mm) | 920 | 1000 | 1000 | 1000 | 1040 | 1040 | 1040 | 1040 |
| 回转半径 b1 (mm) | 910 | 1000 | 1000 | 1000 | 1310 | 1310 | 1440 | 1440 |
| 地脚螺栓直径×长度 | M20×400 | M24×450 | M24×450 | M24×450 | M24×450 | M24×450 | M24×700 | M24×700 |
| 地脚螺栓数目 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 |
| 地脚螺栓中心圆 (mm) | 350 | 420 | 420 | 420 | 600 | 600 | 600 | 600 |
| 整机重量 (kg) | 305 | 485 | 495 | 510 | 850 | 850 | 900 | 960 |
注：原表型号P1hs040/P1hs050/P1hs060已更正为PJhs040/PJhs050/PJhs060；Pjhs11.0更正为PJhs110（额定1000kg）。电机型号及”起定转””地脚蝶品””世脚据钉”等OCR笔误已一并修正。
移动台车参数
| 参数 | CS2 | CS4(CD4) | CS6(CD6) |
|---|---|---|---|
| 整机重量 (kg) | 165 | 300 | 500 |
| 最小转弯半径 (mm) | 1600 | 1600 | 2000 |
| 行走速度 | 25 | 25 | 25 |
CS/CD系列移动台车适配PJhs平衡吊选型对照见下方表格。
台车适配选型
| 驱动方式 | 台车型号 | 适配平衡吊型号 |
|---|---|---|
| 手动 | CS2 | PJ(PJSZ)100, PJ(PJSZ)200 |
| CS4 | PJ(PJSZ)300, PJ(PJSZ)400 | |
| CS6 | PJ(PJSZ)500, PJ(PJSZ)600 | |
| 电动 | CD2 | PJ(PJSZ)300, PJ(PJSZ)400 |
| CD2 | PJ(PJSZ)500, PJ(PJSZ)600 |
原表型号标注存在OCR缺损（如JPJSZ应为PJ(PJSZ)），已按标准格式修正。

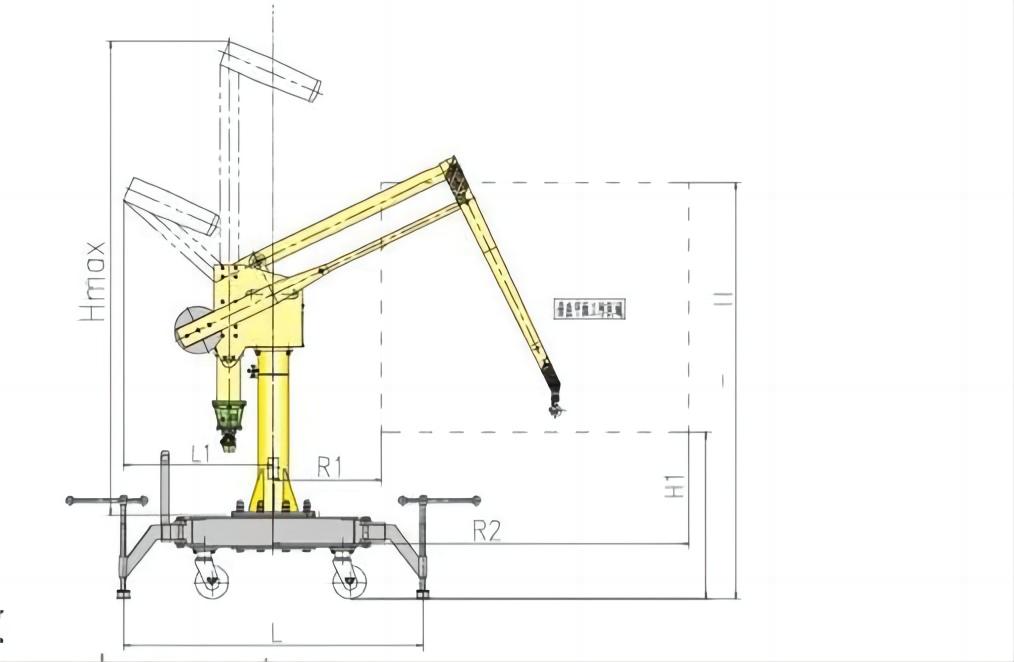

产品结构图
适用场合
多工位频繁吊运：车间内多个工位轮流需要吊运作业时，移动平衡吊可随时推行到需要的位置，一机多用，减少设备投入。
仓库非固定场所：仓库内不同区域间的货物装卸和搬运，移动平衡吊灵活机动，无需每个区域安装固定吊装设备。
装配流水线：装配线上各工位间的物料转运，移动平衡吊可在工位间推行，为不同装配工序提供吊装支持。
维修现场：设备维修现场临时吊装需求，移动平衡吊不受固定安装位置的限制，随时推到故障设备旁进行吊运。
选型指南
按载重和移动方式：100~200kg选PJhs010/020配手动CS2台车；300~400kg选PJhs030/040配CS4手动或CD4电动台车；500~800kg选PJhs050/060/080配CS6手动或CD6电动台车；1000kg选PJhs110配CS6台车。
手动 vs 电动台车：手动台车（CS系列）适合短距离人工推行，成本低；电动台车（CD系列）适合长距离频繁转移，电动行走省力高效。
工作环境：380V三相电源，海拔不超过2000m，环境中不得有易燃易爆及腐蚀性气体（气动防爆型除外）。不允许吊运熔融金属、有毒物品和易燃易爆物品。
厂家服务
河南克鲁德重工有限公司提供PJhs型移动式平衡吊的销售和售后全流程服务。
质量检测：出厂前进行1.25倍额定载荷试验，移动台车经推行和支撑稳定性测试。
售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。
获取报价
需要PJhs移动平衡吊报价？
提供载重需求、作业工位数量和是否需要电动台车等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：移动式平衡吊和固定式平衡吊怎么选？
移动式（PJhs）适合多工位共用、非固定场所作业的场景，配备移动台车可随时推移。固定式（PJ/PDJ/PAJ）适合单工位长期固定使用，稳定性和载重能力更好。如作业区域≤3个工位可考虑移动式，固定式性价比更高。
问：移动台车有手动和电动两种，如何选择？
手动台车（CS系列）人力推行，结构简单成本低，适合短距离（≤30m）移动。电动台车（CD系列）电机驱动行走，适合长距离（>30m）或频繁转移。PJhs080以上大吨位建议选电动台车以减轻推动力。
问：移动平衡吊的断气自锁保护是如何工作的？
当主供气源意外断气时，自锁装置内的弹簧自动复位，锁紧螺旋升降器传动轴，使平衡吊不会突然坠落。恢复供气后需手动复位才能继续操作。该功能确保断气工况下的设备和人员安全。
问：平衡吊移动台车的地脚螺栓怎么安装？
移动台车到达作业位置后，先展开四角可伸缩支撑腿，通过调节螺杆使支撑腿接触地面并略微顶起，卸除轮子载荷。然后将地脚螺栓旋入支撑腿底座的地脚孔中，根据地面情况可打孔固定或直接使用配重块压稳。
问：PJhs平衡吊可以在室外使用吗？需要注意什么？
PJhs移动平衡吊主要在室内使用。如需室外使用，需注意：①地面平整坚实，支撑腿可靠固定；②电机和电控箱做好防雨保护；③风力<=5级时方可作业；④移动台车轮子需锁定防止滑动；⑤室外长期停放建议覆盖防雨罩。
