PJZ型平衡吊PJZ平衡吊PJZ型平衡吊PJZ型固定平衡吊
产品介绍
PJZ系列平衡吊是一种适用于中小型多品种生产场合的轻型物料吊运设备。适用于上/下料及流水作业专机联线，比起重机和电动葫芦更准确直观，比机械手更简易灵活，通用性强。型号涵盖PJZ010（100kg）至PJZ1.0（1000kg）共8款，Rmax=2500~3200mm，提升高度2000~2600mm，345度回转。
PJZ系列平衡吊具有结构合理、安全易操作、性能优良、使用寿命长等优点。采用四连杆机构和螺旋升降原理，吊物在三维空间自由悬浮，轻推即可到达任意位置，适用于中小型多品种生产场合的上料、下料及流水线作业。

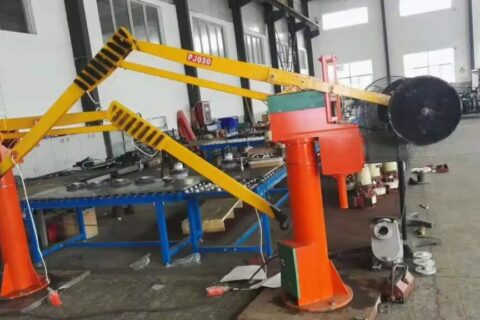

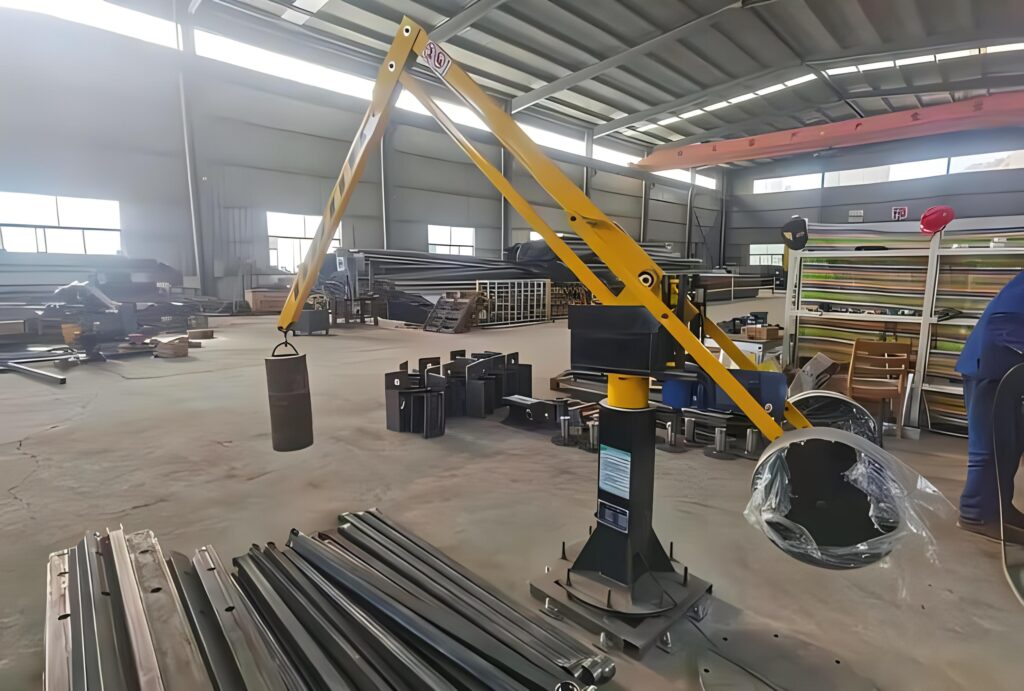

产品图片
产品特点
四连杆机构，定位直观：采用四连杆平行四边形缩放原理，吊物在三维空间悬浮，手动推拉即可到达任意位置，定位准确直观、易于操作。
比起重机/葫芦更精准，比机械手更灵活：PJZ平衡吊的定位精度和灵活性介于传统起重设备和机械手之间，兼具两方面的优点，适合中小型多品种生产场景。
型号齐全，覆盖100~1000kg：8款型号覆盖100~1000kg全范围，Rmax=2500~3200mm大范围覆盖。PJZ1.0载重1000kg，提升高度2600mm。
结构合理，安全易操作：结构设计合理，性能优良，安全易操作，使用寿命长。螺旋升降自锁，过载保护确保安全。
工作原理
PJZ系列平衡吊采用四连杆平行四边形缩放原理+螺旋升降工作原理。主体由立柱、四连杆臂架、螺旋升降器和吊钩组成。四连杆臂架通过铰接形成可变形四边形，吊物水平移动时四边形缩放保持吊钩沿垂直线移动。螺旋升降器通过电机驱动丝杠旋转带动螺母升降，传动平稳自锁。
操作时，操作人员握住手柄轻轻推拉，吊物即随动水平移动；立柱345度回转覆盖作业区域。按动按钮控制螺旋升降器正反转实现升降。过载保护器在载荷超限时自动切断电源，极限保护装置在升降到极限位置时自动停止。
结构组成
由以下核心结构组成：
立柱与回转机构：钢管立柱固定于底座，H=2785~3940mm。顶部回转轴承支持345度回转。
四连杆臂架：平行四边形四连杆结构，Rmax=2500~3200mm，水平变幅1730~2200mm。
螺旋升降器：电机驱动丝杠螺母传动，ZDY系列电机功率0.75~3kW，提升速度2.54~6.14m/min。
安全保护装置：过载保护器和极限位置限位开关。
电气控制系统：手柄按钮点动控制，380V三相电源。
技术参数
| 参数 | PJZ010 | PJZ020 | PJZ030 | PJZ040 | PJZ050 | PJZ060 | PJZ080 | PJZ1.0 |
|---|---|---|---|---|---|---|---|---|
| 额定起重量 (kg) | 100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 |
| 最大起吊高度 hmax (mm) | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 | 2500 | 2600 |
| 起始高度 hmin (mm) | 0 | 0 | 0 | 0 | 100 | 100 | 100 | 200 |
| 提升幅度 (mm) | 2000 | 2000 | 2000 | 2000 | 2400 | 2400 | 2400 | 2400 |
| 最大回转半径 Rmax (mm) | 2500 | 2500 | 2500 | 2500 | 3200 | 3200 | 3200 | 3200 |
| 最小回转半径 Rmin (mm) | 580 | 770 | 770 | 770 | 1000 | 1000 | 1000 | 1000 |
| 水平变幅 (mm) | 1920 | 1730 | 1730 | 1730 | 2200 | 2200 | 2200 | 2200 |
| 回转角度 (°) | 345 | 345 | 345 | 345 | 345 | 345 | 345 | 345 |
| 提升速度 (m/min) | 6.14 | 5.44 | 5.52 | 5.52 | 5.08 | 5.08 | 2.54 | 5.08 |
| 电机型号 | ZDY121-4 | ZDY122-4 | ZDY123-4 | ZDY123-4 | ZD131-4 | ZD131-4 | ZD131-4 | ZD131-4 |
| 电机功率 (kW) | 0.75 | 1.5 | 2.2 | 2.2 | 3 | 3 | 3 | 3 |
| 额定转速 (r/min) | 1390 | 1400 | 1420 | 1420 | 1440 | 1440 | 1440 | 1440 |
| h (mm) | 1250 | 1250 | 1250 | 1250 | 1700 | 1700 | 1700 | 1700 |
| H (mm) | 2785 | 2825 | 2825 | 2825 | 3940 | 3940 | 3940 | 3940 |
| D (mm) | 450 | 500 | 500 | 500 | 700 | 700 | 700 | 700 |
| a (mm) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 300 |
| b (mm) | 920 | 1000 | 1000 | 1000 | 1040 | 1040 | 1040 | 1040 |
| 回转半径 b1 (mm) | 910 | 1000 | 1000 | 1000 | 1310 | 1310 | 1440 | 1440 |
| 地脚螺栓直径×长度 | M20×400 | M24×450 | M24×450 | M24×450 | M24×450 | M24×450 | M24×700 | M24×700 |
| 地脚螺栓数目 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 8 |
| 地脚螺栓中心圆 (mm) | 350 | 420 | 420 | 420 | 600 | 600 | 600 | 600 |
| 整机重量 (kg) | 305 | 485 | 495 | 510 | 850 | 850 | 900 | 960 |
| 注：原页两张表已合并。表1中”最大回转半径”实际为Rmin数据，按表2Rmax/Rmin数据合并。型号P/Z010→PJZ010、PJ2030→PJZ030、PZ050→PJZ050、PZ080→PJZ080已修正。h值125→1250、地脚蝶丝→螺栓、探钉→螺钉等OCR笔误已修正。表1只有6型号(缺PJZ080/PJZ1.0)，表2完整8型号。 | ||||||||
产品说明
- 产品名称：PJZ型平衡吊
- 型号规格：PJZ型
- 所属类别：轻小起重设备
- 产品产地：河南新乡长垣
- 非标定制：可非标制造
- 是否现货：少量现货
- 生产周期：7~10天
- 包装形式：塑料薄膜包覆缠绕包装
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修

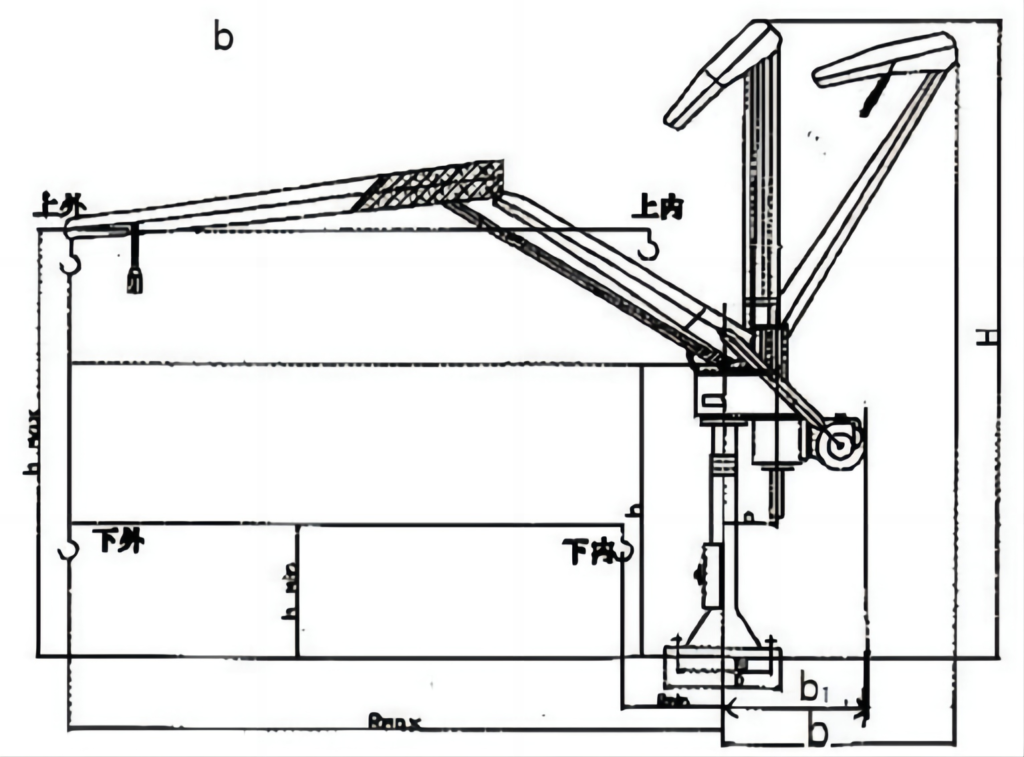

产品结构图
适用场合
中小型多品种生产上/下料：PJZ系列平衡吊特别适合中小批量、多品种生产场合的机床上料和下料，操作灵活快捷，适应频繁换产。
流水线专机联线：自动生产线和专机之间的物料衔接转运，PJZ平衡吊准确直观，比机械手更简易灵活。
零部件装配：机械装配线上的中型零部件装配，操作轻巧、定位精准。
仓库装卸：仓库货物短距离搬运和装卸，345度回转覆盖大面积区域。
选型指南
按载重：100kg选PJZ010，200kg选PJZ020，300kg选PJZ030，400kg选PJZ040，500kg选PJZ050，600kg选PJZ060，800kg选PJZ080，1000kg选PJZ1.0。
按提升高度：PJZ010~040提升高度2000mm（矮型），PJZ050~080提升高度2500mm，PJZ1.0提升高度2600mm。PJZ050以上还可选更大Rmax=3200mm。
按安装条件：PJZ010~040整机高度H=2785~2825mm，PJZ050~080/1.0 H=3940mm。选型时需确认安装净高，建议预留200mm以上安全余量。
厂家服务
河南克鲁德重工有限公司提供PJZ系列平衡吊的销售、安装和售后全流程服务，同时提供PDJ型平衡吊、移动台车、液压型平衡吊、防爆平衡吊等产品。
质量检测：出厂前进行1.25倍额定载荷静载试验，螺旋升降机构经连续升降耐久测试。
售后保障：整机保修12个月，电机和升降器保修24个月。48小时内响应售后需求。
获取报价
需要PJZ平衡吊报价？
提供载重需求、作业范围和安装高度等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：PJZ平衡吊和PJ型平衡吊有什么区别？
PJZ和PJ系列核心原理相同（四连杆+螺旋升降），主要区别在命名规则。PJZ型号以”PJZ”为前缀（如PJZ010=100kg），PJ型以”PJ”为前缀（如PJ005=50kg）。PJZ系列覆盖100~1000kg，PJ覆盖50~600kg。两者外形尺寸和参数有细微差异，可根据具体安装工况选择。
问：PJZ1.0型号的”1.0″代表什么意思？
PJZ1.0型号中的”1.0″代表载重1000kg（1吨）。类似地，PJZ010=100kg（0.1t），PJZ020=200kg（0.2t）。型号数字直接对应载重量（单位：百kg或t）。
问：PJZ平衡吊的电机型号ZDY121-4和ZD131-4有什么不同？
ZDY121-4功率0.75kW（配PJZ010），ZDY122-4功率1.5kW（PJZ020），ZDY123-4功率2.2kW（PJZ030/040），ZD131-4功率3kW（PJZ050~PJZ1.0）。载重越大电机功率越大以提供足够的提升力。
问：PJZ平衡吊的安装需要什么条件？
需平整硬化地面，通过地脚螺栓固定底座。电源380V三相，需配置漏电保护器。小型号（PJZ010~040）需净高>=3m，大型号（PJZ050~1.0）需净高>=4.2m。安装前建议由技术人员现场勘测。
问：PJZ平衡吊适合什么样的生产模式？
PJZ特别适合中小型多品种生产场合——因为其操作灵活、定位直观，比起重机精准、比机械手简便，无需复杂编程即可快速投入不同工件的吊运作业。在频繁换产的柔性生产线中优势尤为突出。
