BZ-kbk型悬臂起重机kbk型悬臂吊

一、产品简介

BZ-kbk型悬臂起重机（也叫KBK悬臂吊、立柱式悬臂吊）是一种工位级轻型吊运设备，采用KBK中空型轨做主梁，自重轻、前伸距大，一个人就能推动悬臂旋转。起重量覆盖125kg到2000kg，旋臂最长做到7米，回转角度270度，基本覆盖了车间里单个工位的吊运需求。

KBK悬臂吊跟桥式起重机不一样——它不是覆盖整个车间的，而是定点服务一个工位、一台机床或一条装配线。占地小、投资少、安装快，特别适合那些车间里有一两台设备需要配吊装、但又没条件上大天车的场景。

本文从规格参数、技术特点、适用场景到选型，把KBK悬臂吊一次说清楚。

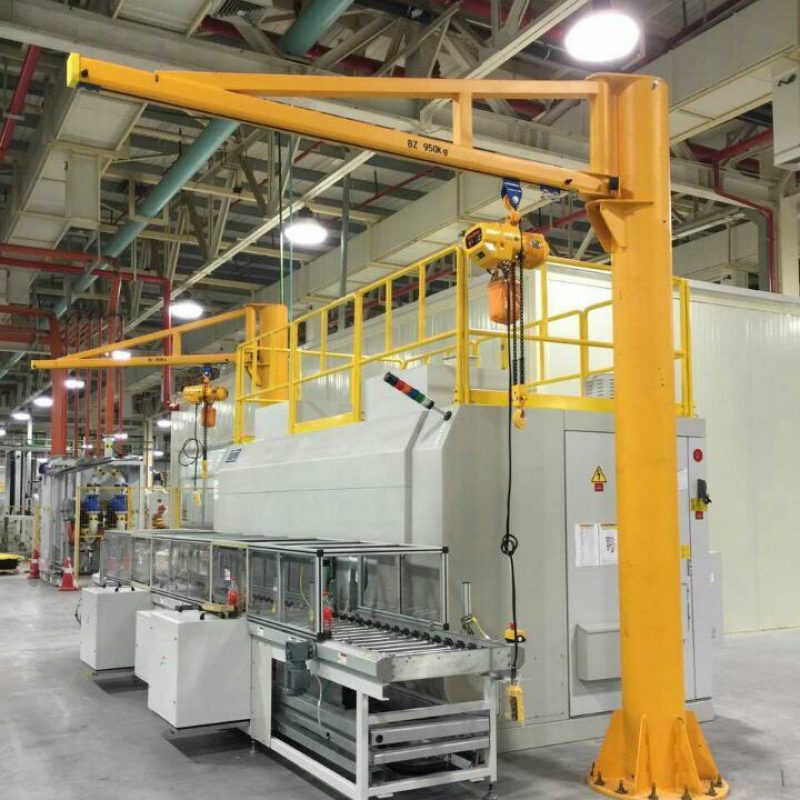

产品图片

二、规格型号

KBK悬臂吊按结构分为立柱式和壁挂式两类，BZ-kbk系列属于立柱式，独立安装在地面基础上。下表整理了常用规格：

悬臂吊型号：KBK型 / BZ-kbk型立柱式悬臂起重机
悬臂吊规格：125kg、250kg、500kg、1000kg、2000kg

三、技术参数

KBK悬臂吊的核心技术参数如下，按JB/T 8906-2014《旋臂起重机》标准设计制造，起重量和旋臂长度成反比——臂越长，额定起重量越低，选型时注意平衡。

四、产品特点

KBK悬臂吊在设计上有几个比较实用的特点，跟传统工字钢立柱旋臂吊不一样：

• 轨道摩擦小：KBK中空型轨+专用小车，行走阻力低，手动推着走很轻快，不需要电动驱动。
• 低净空设计：立柱式悬臂吊的低净空版本比标准设计多出290mm起升高度——厂房矮一点也能装。
• 自润滑轴承：回转机构采用自润滑轴承及滚针轴承，免维护，不会因为忘了打油就卡死。
• 扁电缆导电：滑块式扁电缆导电，耐用性好，不会像滑线一样积灰跳闸。
• 大覆盖面积：270°回转角 + 最长7m旋臂，一台悬臂吊覆盖一个约38㎡的半圆形工作区。

结构图

五、组成部分

KBK型立柱式悬臂起重机从下到上主要包括以下几个部分，各部件按GB/T 3811-2008《起重机设计规范》和JB/T 8906标准制造：

• 基础与立柱：立柱分上立柱和下立柱，通过地脚螺栓固定在车间基础地面上。立柱是核心承力件，壁厚按起重量选择。
• 主梁（KBK型轨）：KBK中空铝合金型材做主梁，自重轻、截面抗弯好。主梁通过回转机构与立柱连接。
• 悬臂拉杆：拉杆连接立柱和主梁，改善主梁根部受力。臂长超过3m时拉杆是标配。
• 起升机构：环链电动葫芦或手拉葫芦，按使用频率选。一天用几十次的配电动，偶尔吊一回的选手拉足够。
• 回转机构：手动回转，含自润滑回转轴承和止推轴承，保证悬臂旋转顺畅。
• 电气系统：滑块式扁电缆供电，配旋钮式转换开关。需要遥控的可以加装无线遥控器。

六、工位级柔性吊运——适用场景

KBK悬臂吊跟天车的最大区别在于：它是定点的工位级设备，不是覆盖全车间的。一台悬臂吊服务一个工位——比如一台机床的上活下活、一条装配线的零部件吊装、一个检修工位的设备拆装。以下三个场景最能发挥悬臂吊的优势：

▎机床上下活
加工中心、车床、磨床——每天都得搬工件上工作台。机床旁边立一台250~500kg的KBK悬臂吊，一个人就能把工件从托盘吊到夹具上。相比用工字钢梁+手拉葫芦，KBK型轨推起来轻得多，一天来回50趟不累。我们给河南一家机械加工厂装过4台500kg悬臂吊，分别配在4台龙门铣旁边，原来每台铣床配一个壮工搬件，现在一个人看两台铣床，上下活用悬臂吊吊，效率直接翻倍。

▎装配线零部件配送
装配线上，零部件从料架运到装配工位是最频繁的操作。KBK悬臂吊270°旋转覆盖范围，工件从侧面料架吊到中间装配台，再转到另一侧放成品。一台1000kg的悬臂吊配环链电动葫芦，节拍可以做到两分钟一个循环。比用叉车来回跑省了至少一半时间。

▎设备维修与模具更换
注塑机、冲压机的模具更换，或者车间设备的电机、减速机拆装维修——这些工作一年做不了多少次，但每次都需要吊装。修配区立一台KBK悬臂吊比装一台小桥式天车划算得多——投入只有天车的五分之一到三分之一，而且不影响车间其他区域的净空。

七、为什么选克鲁德重工

KBK悬臂吊虽然结构比天车简单，但选型、配套、安装有自己的门道——不是找家卖钢材的焊个架子就行。

• 葫芦配套经验：KBK型轨配什么葫芦最顺滑、电缆走线怎么走、回转限位要不要装——这些细节比悬臂吊本身更影响日常使用体验。我们做了十几年起重配套，环链葫芦、手拉葫芦、无线遥控、变频调速，按工况配最合适的一套，不是一股脑堆配置。
• 非标定制不加价：旋臂要加长？起升高度要提高？立柱要增高避开管线？常用规格范围内的非标改动不额外收费——直接在标准方案里调整。
• 厂家直供，方案确认前不收费：把现场工况（起重量、臂长、起升高度、地面情况）发过来，我们出方案和报价。方案不满意不谈价格，确认了再排产。

常用规格1000kg×臂长4m约7000~12000元（配环链电动葫芦），125~250kg手动葫芦款约3000~6000元——具体看配置和臂长。确认参数后一般7~12天发货。还不确定选哪款的？把工况发过来，我们帮你配方案。
