HS型欧式低净空钢丝绳电动葫芦
产品介绍
克鲁德重工生产的HS型欧式低净空钢丝绳电动葫芦是一款基于FEM欧洲标准（FEM 9.511）和德国DIN标准设计制造的新型节能起重产品。采用C型紧凑结构设计，相比传统CD1/MD1型电动葫芦，HS型葫芦的净空高度降低30%~50%，在同样厂房高度下可覆盖更大的起升高度范围。产品起重量1.6~12.5t，起升高度6~12m，具备双速起升功能（慢速0.8~1.6m/min用于精密对位，快速5~10m/min用于高效作业）。
HS型欧式葫芦以其卓越的耐用性、低净空优势和成本效益，为工业制造、仓储物流、设备安装等场景提供高效的物料搬运解决方案。克鲁德重工可根据客户需求量身定制非标起升高度、特殊运行速度及防爆防腐等特殊规格。

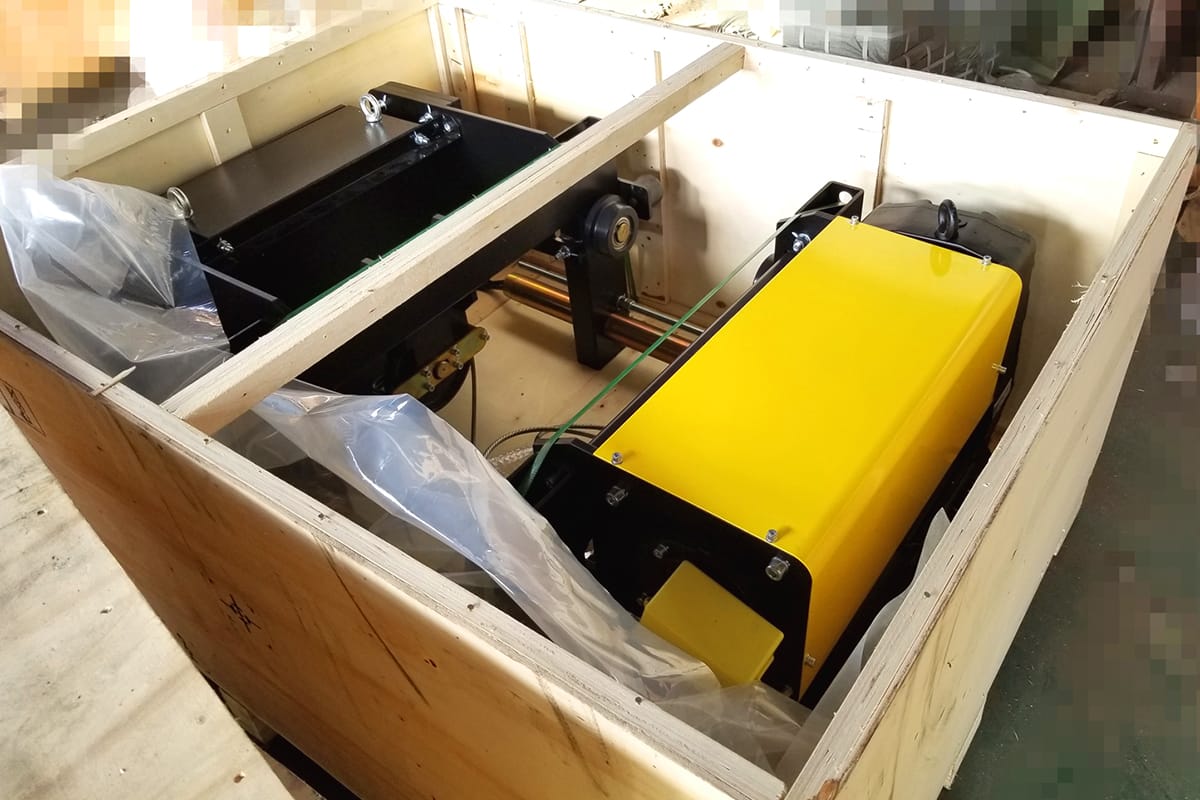

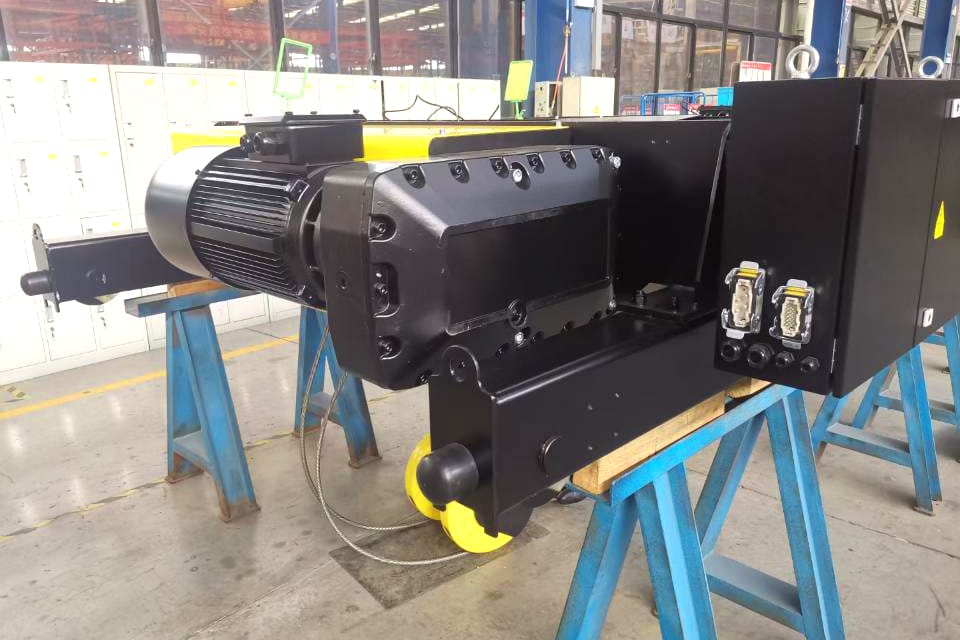

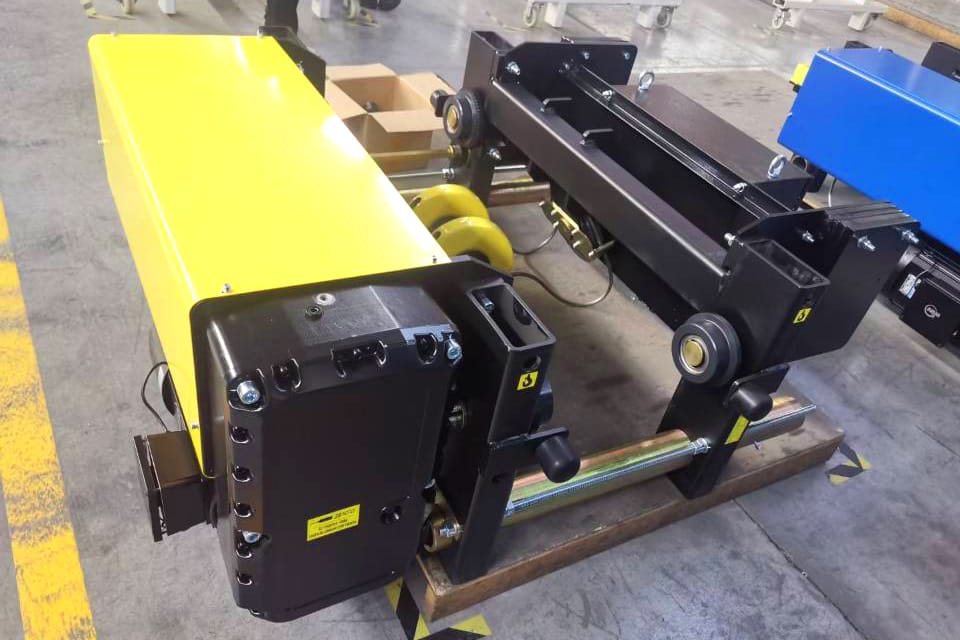

产品图片
产品特点
低净空设计：优化布置的卷筒和电机布局，使葫芦整体高度显著降低。在同样厂房高度下，HS型欧式葫芦可比传统CD1型增加30%~50%的起升高度，尤其适用于低矮厂房或需要最大化起升高度的场景。
结构紧凑，轮压小：采用C型钢板焊接壳体，模块化设计使整机尺寸紧凑、重量轻。轮压比传统葫芦降低15%~25%，可减小起重机主梁截面尺寸，为用户节省厂房钢结构投资。
双速起升，精准定位：标配双速起升电机（慢速0.8~1.6m/min + 快速5~10m/min），慢速档用于精密安装对位，快速档提升效率。运行电机可选变频调速（2~20m/min无级调速），起制动平稳无冲击。
精选优质元器件：起升电机采用FEM设计的高效锥形转子电机，F级绝缘，IP54防护；减速机齿轮采用20CrMnTi渗碳淬火，齿面硬度HRC58-62；钢丝绳采用6×36WS+IWR高强度钢芯绳，安全系数≥6。
模块化设计，维护方便：各功能部件独立模块化，可快速拆装更换。克鲁德重工拥有完善的备件库存，确保售后维护的及时响应。
工作原理
HS型欧式低净空钢丝绳电动葫芦采用锥形转子电动机驱动，通过三级斜齿轮减速器传递动力至卷筒，卷筒旋转缠绕钢丝绳实现吊钩升降。其核心技术特点在于紧凑的C型结构布局——电机、减速机和卷筒沿同一水平轴线布置，使整机高度大幅降低。
产品结构
由以下核心部件组成：
起升电机：FEM设计的锥形转子三相异步电动机，F级绝缘，IP54防护，双速绕组。
减速器：三级斜齿轮传动，齿轮材质20CrMnTi，渗碳淬火后硬度HRC58-62。
卷筒装置：钢板焊接卷筒，钢丝绳按6×36WS+IWR配置。
吊钩装置：模锻合金钢吊钩（DG20Mn），强度等级M级。
运行机构：电动小车式驱动，车轮采用铸钢踏面中频淬火。
电气控制箱：IP55防护等级，控制方式可选手电门或无线遥控。
技术参数
| 型号 | 起重量(t) | 起升高度(m) | 工作级别 | 起升速度(m/min) | 倍率 | 运行速度 | 工字钢(mm) | 葫芦长度(mm) | 最大轮压(KN) | 自重(kg) |
| HS1.6 | 1.6 | 6/9/12 | M6 | 1.6/10 | 2/1 | 2~20 | 200~300 | 930 | 6.1 | 300 |
| HS2.5 | 2.5 | 6/9/12 | M6 | 0.8/5.0 | 4/1 | 2~20 | 200~350 | 1180 | 9.1 | 315 |
| HS3.2 | 3.2 | 6/9/12 | M5 | 0.8/5.0 | 4/1 | 2~20 | 250~350 | 1180 | 11.5 | 335 |
| HS6.3 | 6.3 | 6/9/12 | M5 | 0.8/5.0 | 4/1 | 2~20 | 300~450 | 1170 | 22 | 400 |
| HS8 | 8 | 6/9/12 | M6 | 0.8/5.0 | 4/1 | 2~20 | 300~450 | 1120 | 28 | 580 |
| HS10 | 10 | 6/9/12 | M5 | 0.8/5.0 | 4/1 | 2~20 | 300~450 | 1120 | 34.7 | 650 |
| HS12.5 | 12.5 | 6/9/12 | M5 | 0.66/4.0 | 4/1 | 2~20 | 300~500 | 1140 | 43.3 | 660 |
适用场景
- 低矮厂房：净空受限场景，HS型低净空特性最大化利用空间。
- 精密装配：双速慢速档用于设备安装精密对位。
- 仓储物流：配合单梁/悬挂起重机提高物料流转效率。
- 机械加工：机床上下料、生产线转运。
- 维修车间：设备维修、零部件吊装。
选型指南
根据最大吊物重量选择对应型号，建议留有15%~25%安全余量。标准起升高度6m/9m/12m三档可选。克鲁德重工提供非标定制服务，包括变频调速、无线遥控等配置。
常见问题（FAQ）
问：HS型与普通CD1型电动葫芦的主要区别是什么？
答：HS型采用C型紧凑结构，净空高度比CD1型降低30%~50%。按FEM欧洲标准设计，标配双速起升，价格约为CD1型的1.5~2倍。
问：HS型执行哪些标准？
答：FEM 9.511、GB/T 3811-2008、JB/T 9008.1、GB/T 6067-2010。克鲁德重工出厂前逐台进行载荷试验和制动测试。
问：HS型可用于粉尘或高温环境吗？
答：标准型-20℃~+40℃。粉尘可选IP55防尘型，高温可选耐热型（≤80℃）。防爆环境须选ExdⅡBT4防爆型。
问：HS型交货周期和安装要求？
答：标准型号15~20个工作日。安装需工字钢轨道按设计施工完毕，三相380V/50Hz供电。克鲁德重工提供全流程服务。
