BMD型防爆电动葫芦
产品介绍
克鲁德重工生产的BMD型防爆电动葫芦（又叫BMD型双速防爆电动葫芦、BMD1型防爆电动葫芦）是一种专为爆炸性危险环境设计的钢丝绳式隔爆型起重设备。产品适用于厂房内有规定的可燃性气体、蒸气与空气形成的爆炸性混合物的场所，防爆等级ExdⅡBT4，温度组别T1～T4。与普通电动葫芦的核心区别在于外露防爆零部件均采用特殊的无火花材料制成，电气部分采用隔爆型设计，从根本上消除引爆源。
BMD型防爆电动葫芦严格按照GB 3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》和GB 3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型”d”》设计制造，并通过了机械工业部防爆电气产品质量监督检验中心的检测，持有防爆合格证书。克鲁德重工在防爆葫芦领域拥有成熟的生产工艺和完整的出厂检测流程，确保每一台设备的安全可靠性。
产品特点
隔爆防爆设计：所有电气部件采用Exd隔爆型外壳，隔爆接合面间隙≤0.2mm（按GB 3836.2标准），从根本上防止内部电弧引爆外部易燃气体。防爆标志ExdⅡBT4，适用于ⅡA、ⅡB级T1～T4组爆炸性气体环境。
双速运行：起升机构支持双速控制（快速8m/min、慢速0.8m/min），慢速档用于精密对位和吊物微调，大幅提升作业安全性和操作精准度。运行机构也可选配双速或变频调速。
无火花材料：起重钩、卷筒、钢丝绳等外露零部件采用铜合金或不锈钢等无火花材料制造，与钢质被吊物碰撞时不产生火花，从物理层面杜绝引燃源。
多重安全保护：配备上升限位器、下降限位器、超载限制器、断火保护器及失压保护等安全装置。锥形转子制动电机自带机械制动，断电自动抱闸，确保突然停电时吊物安全悬停。
结构紧凑：采用模块化设计，起升机构、运行机构、电气控制箱各自独立可拆，便于检修更换。克鲁德重工在生产中对每台防爆葫芦进行逐台防爆性能检测，包括隔爆面间隙测量和耐压试验。

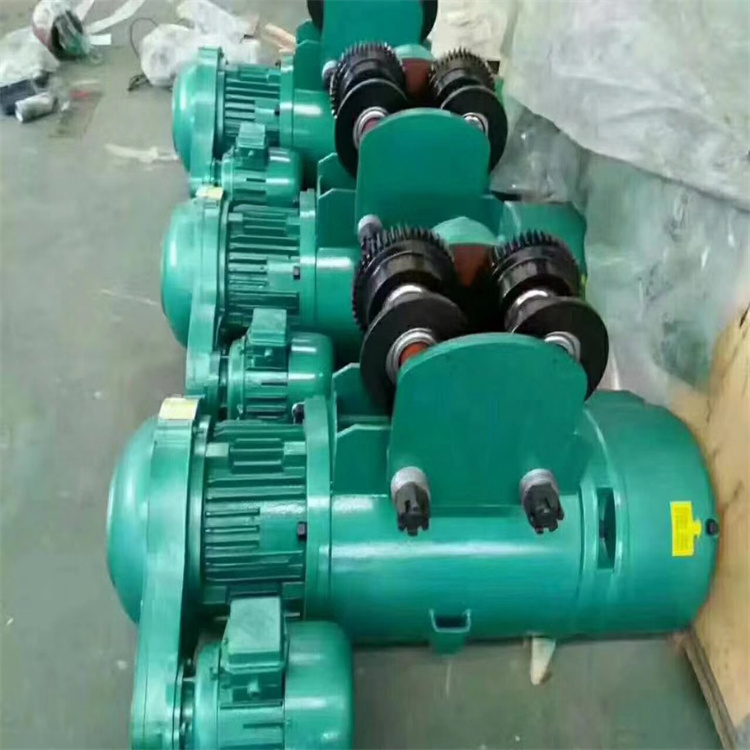

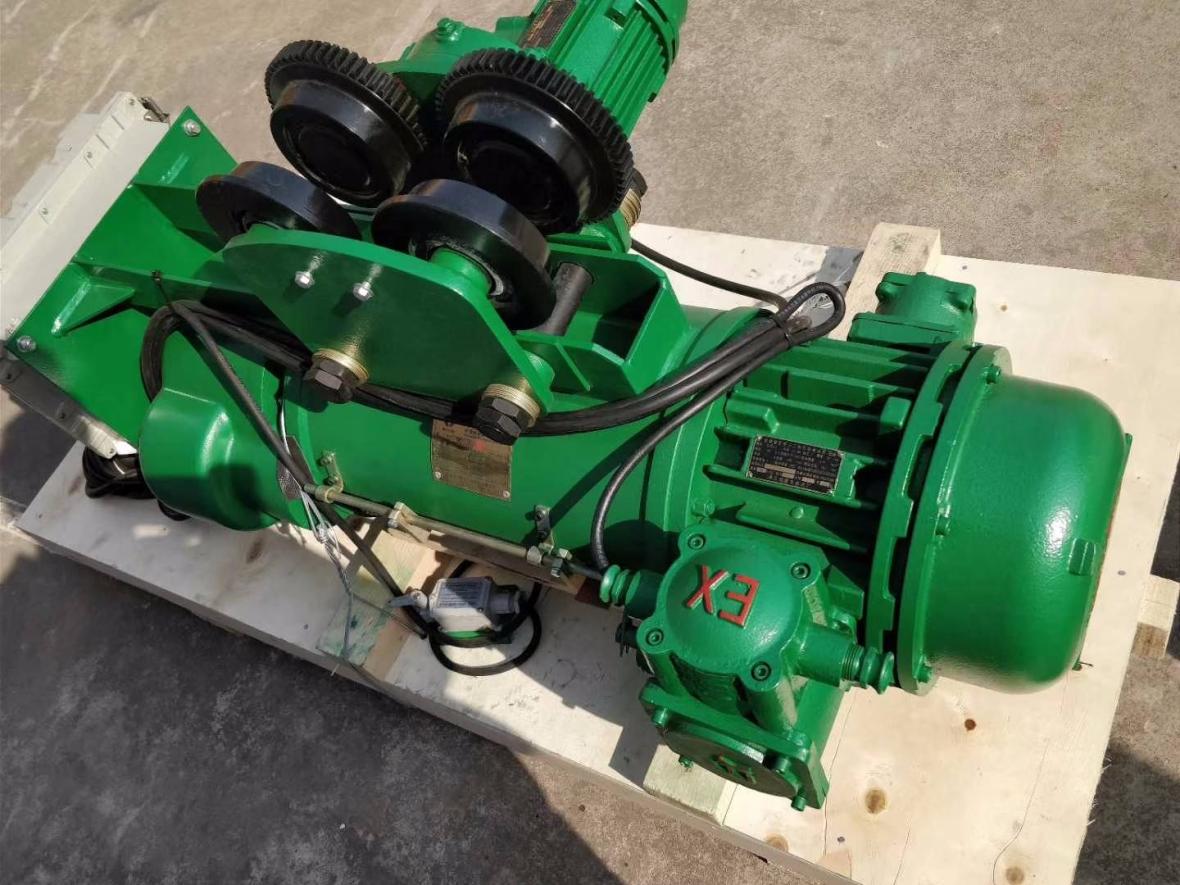

产品图片
工作原理
BMD型防爆电动葫芦采用锥形转子电动机驱动，通过三级斜齿轮减速传动至卷筒，卷筒旋转缠绕钢丝绳实现吊钩升降。隔爆型电机转子自身带有锥形制动环，通电时磁力克服弹簧力使转子轴向移动、制动环脱离；断电时弹簧推动转子回位，制动环压紧定子内锥面实现快速制动。这一原理使防爆电动葫芦在结构上比普通葫芦多一层安全保障。
产品结构
BMD型防爆葫芦由以下核心部件组成：
起升减速器：三级斜齿轮传动，齿轮材质20CrMnTi渗碳淬火，齿面硬度HRC58-62，传动效率≥92%。箱体为隔爆型结构，隔爆接合面宽度≥12mm。
隔爆型电机：BMD专用锥形转子三相异步电动机，防护等级IP54，绝缘等级F级。定子绕组和接线盒均为隔爆结构，电缆引入口采用密封橡胶圈+金属压紧螺母双重防爆。
卷筒装置：铸造或焊接卷筒，钢丝绳按6×37+IWR结构配置，安全系数≥6。卷筒上设有钢丝绳压板和防脱槽装置。
吊钩装置：防爆型吊钩采用铜合金或不锈钢制造，与钢质吊物接触时不产生火花，钩口设有防脱钩安全舌片。
隔爆型电气控制箱：Exd隔爆外壳，内置接触器、热继电器、变压器（380V/36V安全控制电压）。箱体与机身的连接电缆采用防爆挠性连接管保护。
运行机构：电动小车式（D型），沿工字钢轨道行走，也可选配手动小车。运行电机为隔爆型，行走轮踏面淬火处理。
技术参数
| 型号 | 起重量(t) | 起升高度(m) | 起升速度(m/min) | 运行速度(m/min) | 电机功率(kW) | 工字钢规格 | 防爆等级 |
| BMD1-1 | 1 | 6~30 | 8/0.8 | 20 | 1.5 | 200~300mm | ExdⅡBT4 |
| BMD1-2 | 2 | 6~30 | 8/0.8 | 20 | 3.0 | 200~300mm | ExdⅡBT4 |
| BMD1-3 | 3.2 | 6~30 | 8/0.8 | 20 | 4.5 | 250~320mm | ExdⅡBT4 |
| BMD1-5 | 5 | 6~30 | 8/0.8 | 20 | 7.5 | 250~360mm | ExdⅡBT4 |
| BMD1-10 | 10 | 6~18 | 7/0.7 | 20 | 13 | 320~450mm | ExdⅡBT4 |
| BMD1-16 | 16 | 6~18 | 3.5/0.35 | 20 | 18.5 | 400~560mm | ExdⅡBT4 |
注：起升速度斜杠前后为快速/慢速；轨距和起升高度可根据需要定制。
适用场景
BMD型防爆电动葫芦适用于以下爆炸性危险环境：
- 石油化工：炼油厂、化工厂、储罐区的物料吊运，环境内有可燃性气体蒸气与空气形成的爆炸性混合物。
- 煤矿非井下：煤矿地面筛分车间、洗煤厂、煤仓等Ⅱ类爆炸性气体环境。
- 精细化工/制药：涉及甲类/乙类易燃易爆溶剂的车间厂房。
- 涂料/油漆生产：溶剂型涂料、油漆、树脂生产车间的设备检修和原料吊运。
- 燃气/天然气：燃气电厂、LNG站、加气站的设备维护起吊作业。
使用环境条件：温度-20℃～+40℃，海拔≤1000m，相对湿度≤85%（20±5℃）。户内使用，腐蚀环境和户外场所需特殊订购。
选型指南
选用BMD型防爆电动葫芦时需重点考虑以下因素：
防爆等级匹配：根据现场爆炸性气体混合物的级别（ⅡA/ⅡB/ⅡC）和温度组别（T1～T4）选择对应的防爆标志。标准BMD型为ExdⅡBT4，适用于绝大多数化工石化场景。如需要更高等级ExdⅡCT4，可选用BMD1系列。
结构型式选择：D型（电动小车式）可悬挂在工字钢轨道上作直线或曲线运行，适合与防爆桥式起重机或防爆单梁起重机配套使用。A型（固定式）无运行机构，通过底脚安装固定，适合定点起吊作业。AB型（架板安装）通过架板孔固定在支架上使用。
克鲁德重工的优势：克鲁德重工提供BMD型防爆电动葫芦定制服务，包括非标起升高度、非标轨道长度、特殊防爆等级（ExdⅡCT4）、户外防腐型等。从方案设计、生产制造到安装调试和培训交验，提供一站式交钥匙服务，解决客户在爆炸危险环境中的起重难题。
常见问题（FAQ）
问：BMD型防爆电动葫芦与普通CD1型电动葫芦有什么区别？
答：最核心的区别在于防爆性能。BMD型所有电气部件采用Exd隔爆型外壳，按GB 3836.2-2000标准制造，隔爆接合面间隙≤0.2mm；外露防爆零部件采用无火花铜合金或不锈钢材质。而普通CD1型电动葫芦（如克鲁德重工CD1/MD1型钢丝绳电动葫芦）无任何防爆措施，严禁用于爆炸性危险环境。价格上BMD型约为CD1型的2～3倍。
问：BMD型防爆电动葫芦执行哪些国家标准？
答：BMD型防爆电动葫芦的设计、制造和验收严格执行以下标准：GB 3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB 3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型”d”》、GB 3836.3-2000《爆炸性气体环境用电气设备 第3部分：增安型”e”》、JB/T 10222-2011《防爆电动葫芦》以及GB/T 3811-2008《起重机设计规范》。产品须通过机械工业部防爆电气产品质量监督检验中心的防爆性能检测并取得防爆合格证。
问：BMD型防爆葫芦可以在煤矿井下使用吗？
答：标准BMD型（ExdⅡBT4）适用于地面厂房Ⅱ类爆炸性气体环境，不适用于煤矿井下（Ⅰ类环境）。如需要煤矿井下使用，须选用矿用防爆电动葫芦（HB型），持煤安标志（MA认证）和防爆合格证双证。矿用防爆等级为ExdⅠ，适用于甲烷与煤尘共存的Ⅰ类环境。选购时请确认使用场所的分类和防爆等级要求。
问：BMD型防爆电动葫芦的交货周期和安装要求是什么？
答：克鲁德重工BMD型防爆电动葫芦标准型号的交货周期为15～25个工作日（视吨位和配置）。安装调试约1～3个工作日。安装条件：工字钢轨道须按设计图纸施工完毕，轨道接头平整度≤1mm；现场电源为三相380V/50Hz，控制电压36V；安装前须确认防爆区划分和防爆等级匹配。克鲁德重工提供从方案设计到安装验收的全流程服务，非标定制请提前联系销售技术团队。
