BZN型内挂旋臂起重机BZN型内挂旋臂吊
产品介绍
BZN型内挂旋臂起重机（BZN型内挂式旋臂吊）主要型号BZN0.5~BZN2，起重量0.5~2吨，是克鲁德重工在定柱式旋臂起重机基础上开发的新型吊运设备。BZN型旋臂梁采用空心型钢结构（KBK轨道系统），内置式行走机构配工程塑料滚轮+滚动轴承，摩擦力小、行走轻快。与PK型环链电动葫芦配套使用，可实现快捷灵活的吊运作业。
产品规格
- 产品名称：BZN型内挂式旋臂起重机
- 别名别称：BZN型内挂旋臂吊 / KBK轻型悬臂吊
- 产品型号：BZN系列
- 额定起重量：0.5t / 1t / 2t
- 所属类别：柱式轻型内挂式
- 产品产地：河南新乡长垣
- 供货方式：定制生产，生产周期10~15天
- 供货范围：全国
- 送达方式：自提或代办托运
- 安装方式：安装另计
- 售后方式：一年保修
- 非标定制：承接非标定制
产品特点
内挂式行走机构：区别于常规外挂式设计，BZN采用内置式行走机构配工程塑料滚轮+滚动轴承，摩擦力小、运行安静，行走轻快省力。
空心型钢KBK轨道：旋臂梁采用KBK空心型钢结构，自重轻、强度高、刚性好、经济耐用，吊钩垂直行程更大。
PK环链葫芦配套：与PK型环链电动葫芦配套使用，双速起升可选，适用短距频繁吊运。
电动/手动可选：悬臂运动可根据用户需求采用电动回转或手动回转。
270°有效覆盖：回转角度270°，兼顾覆盖范围和结构紧凑性，适合生产线旁密集工位。
统一外形尺寸：BZN0.5/1/2吨采用相同外形尺寸（L5630/R₂5000/H4910），基础统一，便于车间布局标准化。
工作原理
BZN型内挂式旋臂起重机的工作原理：立柱固定安装于混凝土基础上，空心型钢旋臂梁（KBK轨道系统）通过回转机构与立柱连接。与常规外挂式电动葫芦不同，BZN的PK型环链电动葫芦采用内挂式安装，行走机构内置在KBK轨道内部，通过工程塑料滚轮沿轨道行走，摩擦力极小。电动或手动驱动旋臂270°回转，环链葫芦将重物垂直吊起并水平转运至目标位置。
产品结构
BZN型内挂式旋臂起重机由以下核心部分组成：
立柱：固定于混凝土基础，整机承载核心。
旋臂梁（KBK空心型钢）：采用KBK轨道系统空心型钢结构，轻量化高刚性设计。
内挂式行走机构：内置式设计，工程塑料滚轮+滚动轴承，摩擦力小、行走轻快，结构紧凑。
回转机构：电动或手动回转驱动，实现旋臂270°旋转。
起升机构：PK型环链电动葫芦，内挂安装，双速可选。
电气控制系统：手电门或无线遥控控制，含起升限位。
安全装置：起升限位器、紧急停止按钮等。

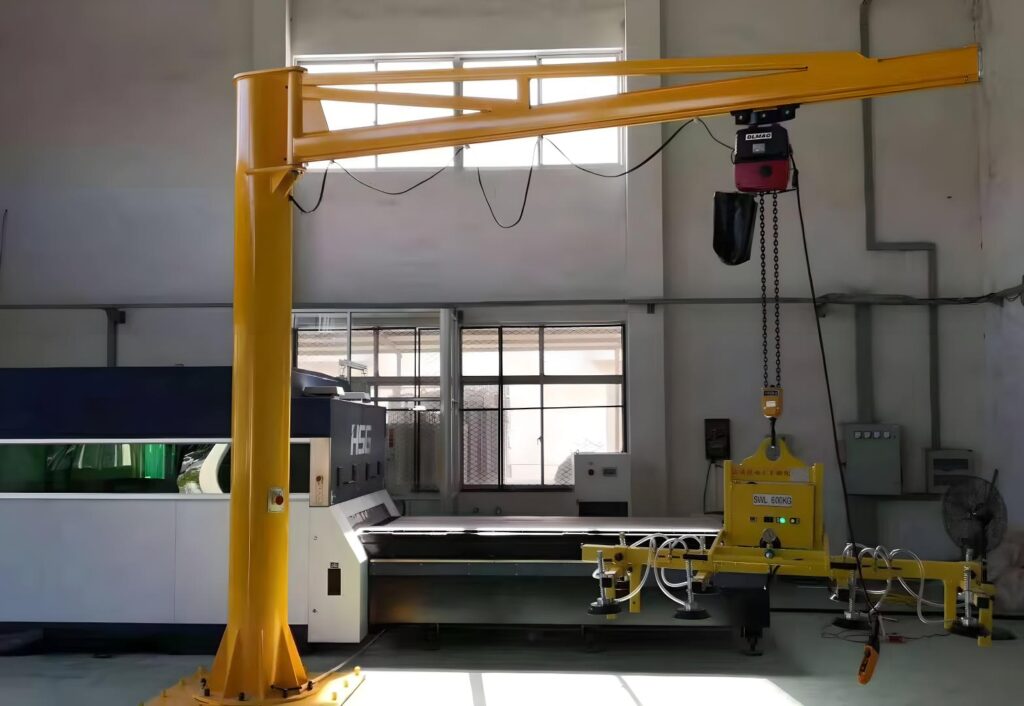

产品图片
技术参数

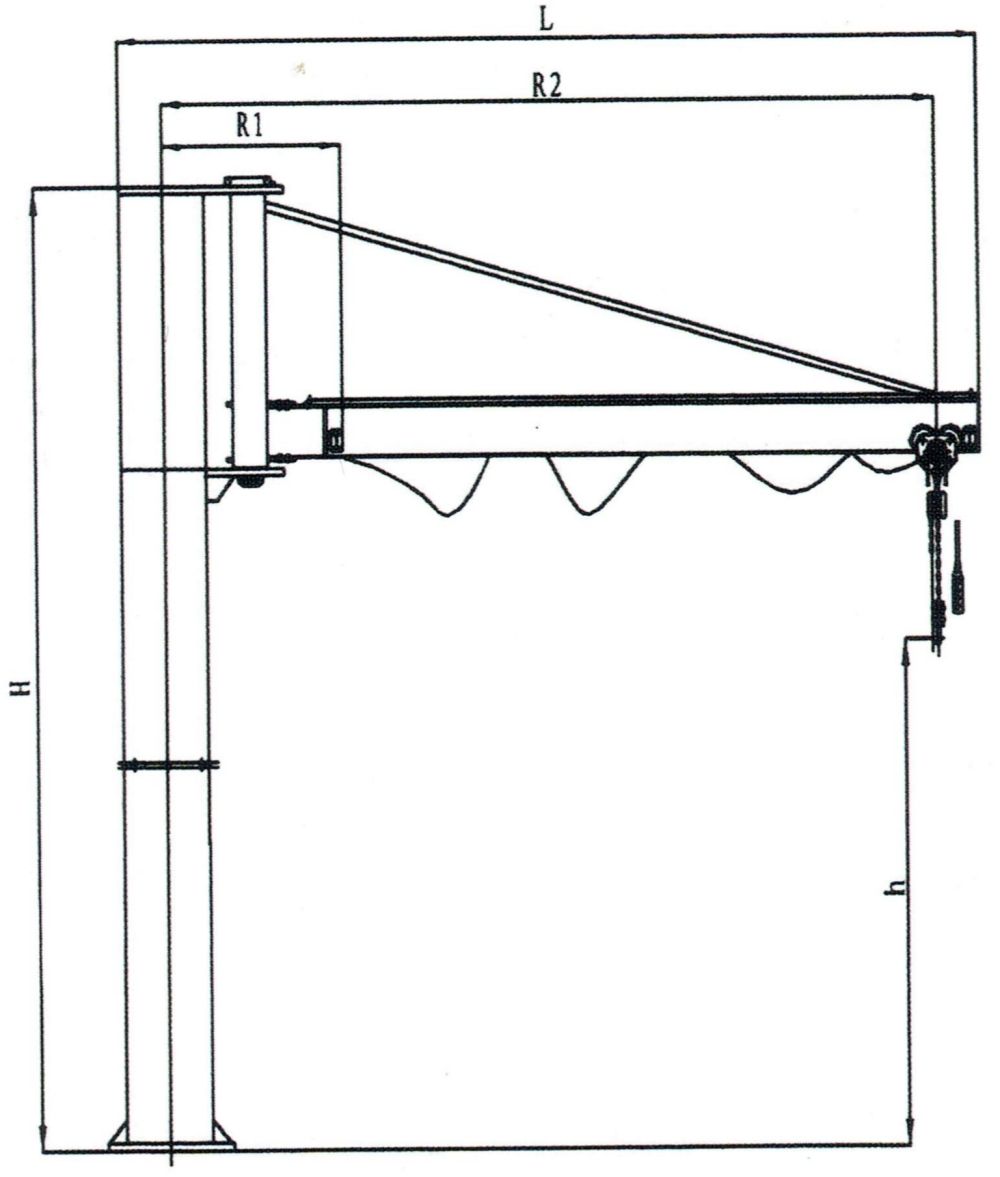

| 型号 | 额定起重量 (t) | L (mm) | R2 (mm) | R1 (mm) | H (mm) | h (mm) | 回转角 度(°) |
| BZN0.5吨 | 500kg | 5630 | 5000 | 720 | 4910 | 3000 | 270° |
| BZN1吨 | 1000kg | 5630 | 5000 | 720 | 4910 | 3000 | 270° |
| BZN2吨 | 2000kg | 5630 | 5000 | 720 | 4910 | 3000 | 270° |
注：BZN0.5/1/2吨三款型号外形尺寸完全一致（L=5630mm/R₂=5000mm/R₁=720mm/H=4910mm/h=3000mm），回转角度270°，仅额定起重量不同。统一尺寸设计便于车间标准化布局和基础施工。
适用场景
BZN型内挂式旋臂起重机适用于：
生产线工序吊运：短距、频繁、密集性的物料转运和零部件吊装。
机床上下料：加工中心、车床等设备的工件装卸。
装配线：工位内的零部件组装和就位。
仓库：轻型货物的装卸和搬运。
维修车间：设备维修时的起吊作业。
选型指南
BZN0.5（0.5吨 / 内挂入门款）：回转半径5m，配PK型环链葫芦，内挂式行走安静顺滑，适合精密装配车间和轻载工位，参考价12000~20000元。
BZN1（1吨 / 均衡款）：外形尺寸与0.5吨完全相同，基础可共用，后期升级无需改造地基，适合中等重量工件的吊运，参考价15000~30000元。
BZN2（2吨 / 最大款）：统一尺寸下承载最大，PK葫芦双速起升，270°回转覆盖，适合较重零件的吊装和设备维修，参考价25000~50000元。
使用说明
操作前检查：检查环链电动葫芦链条是否完好、内挂行走机构滚轮是否转动灵活、限位器是否正常、地脚螺栓是否紧固。
启动运行：接通电源，通过手电门或无线遥控器控制起升/下降，电动或手动推动旋臂回转。
吊运作业：起吊时保持重物稳定，旋臂回转不超过270°，注意周围人员和障碍物，不得超载使用。
停机维护：作业结束后将葫芦停放在指定位置，关闭电源。定期检查内挂行走机构滚轮磨损、KBK轨道接头、环链状态和回转支承润滑。
为什么选克鲁德重工
独家内挂技术：BZN型内挂式行走机构采用工程塑料滚轮+滚动轴承，摩擦力仅为传统外挂式的1/3，运行安静、行走轻快，操作体验远超常规悬臂吊。
统一尺寸设计：0.5/1/2吨三款采用完全相同的外形尺寸，基础可共用、后期升级无需土建改造，车间布局标准化更简单。
一条龙服务：从方案设计、制造安装到调试培训、售后维护，提供全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供BZN型内挂式旋臂起重机全生命周期服务：售前方案设计、非标定制、出厂测试、现场安装调试、操作培训、售后维护。更多旋臂起重机型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：BZN内挂式旋臂吊的「内挂」是什么意思？和普通悬臂吊有什么区别？
答：内挂式指电动葫芦的行走机构内置在KBK轨道内部（而非悬挂在轨道下方），采用工程塑料滚轮+滚动轴承在轨道内行走。优势：①摩擦力小、行走轻快省力；②结构紧凑、吊钩垂直行程更大；③运行噪音低、适合安静车间。缺点是承载上限低于外挂式，BZN系列最大到2吨。
问：BZN型内挂式旋臂吊执行哪些标准？
答：设计制造执行GB/T 3811《起重机设计规范》和JB/T 8906《旋臂起重机》标准，KBK轨道系统符合JB/T 8923要求，环链葫芦符合JB/T 5317标准，安全装置符合TSG Q7014相关要求。
问：BZN型内挂旋臂起重机价格多少？
答：价格因起重量而异，BZN0.5约12000~20000元，BZN1约15000~30000元，BZN2约25000~50000元。因三款外形尺寸统一，后期从0.5吨升级到2吨无需改造基础。
