BXB型壁行旋臂起重机BXBQ型壁行悬臂起重机

产品介绍

BXB型壁行旋臂起重机（壁行吊 / 壁行天车）型号BXB1-1~BXB1-5，起重量1~5吨，是在壁柱式悬臂起重机基础上研制的新型物料吊运设备。与固定立柱式悬臂吊不同，BXB壁行吊的行走轨道安装在厂房墙壁或支承结构上，可沿轨道做纵向移动，同时电动葫芦沿悬臂横向移动、垂直起吊，实现三向运动全覆盖，极大扩展了作业范围。

产品规格

• 产品名称：BXB型壁行旋臂起重机
• 别名别称：壁行吊 / 壁行天车 / 壁行悬臂吊
• 产品型号：BXB系列
• 额定起重量：1t / 2t / 3t / 5t
• 所属类别：壁行悬臂式
• 产品产地：河南新乡长垣
• 供货方式：定制生产，周期10~15天
• 供货范围：全国
• 送达方式：自提或代办托运
• 安装方式：安装另计
• 售后方式：一年保修
• 非标定制：可非标制造

产品特点

三向运动覆盖：壁行吊可沿墙上轨道纵向移动+悬臂横向移动+电动葫芦垂直起吊，三自由度全覆盖。
沿墙轨道行走：行走轨道安装在厂房墙壁上，不占用地面空间。
大跨度覆盖：最大幅度5~12m，配合纵向行走覆盖整个车间。
起升速度8m/min：标配CD1钢丝绳电动葫芦，大车/小车速度20m/min。
起升高度自定义：按用户需求定制。
比桥吊投资省：投资仅为同吨位桥式起重机的50~70%。

工作原理

BXB型壁行旋臂起重机的工作原理与固定立柱式悬臂吊不同：行走轨道安装在厂房墙壁上，壁行小车搭载悬臂沿轨道纵向行走。电动葫芦沿悬臂横向移动并垂直起吊。大车纵向移动至工位、葫芦横向对准吊点、起升机构垂直起吊，三向配合可实现整个车间范围覆盖。

产品结构

BXB型壁行旋臂起重机由以下核心部分组成：
行走轨道：安装在厂房墙壁上的高架轨道。
壁行大车：含大车驱动、水平轮组、垂直轮组。
悬臂：水平悬臂梁，葫芦沿其横向移动。
起升机构：CD1型钢丝绳电动葫芦。
电气控制系统：含大车行走、葫芦横移、起升控制。
安全装置：限位器、缓冲器、急停按钮。

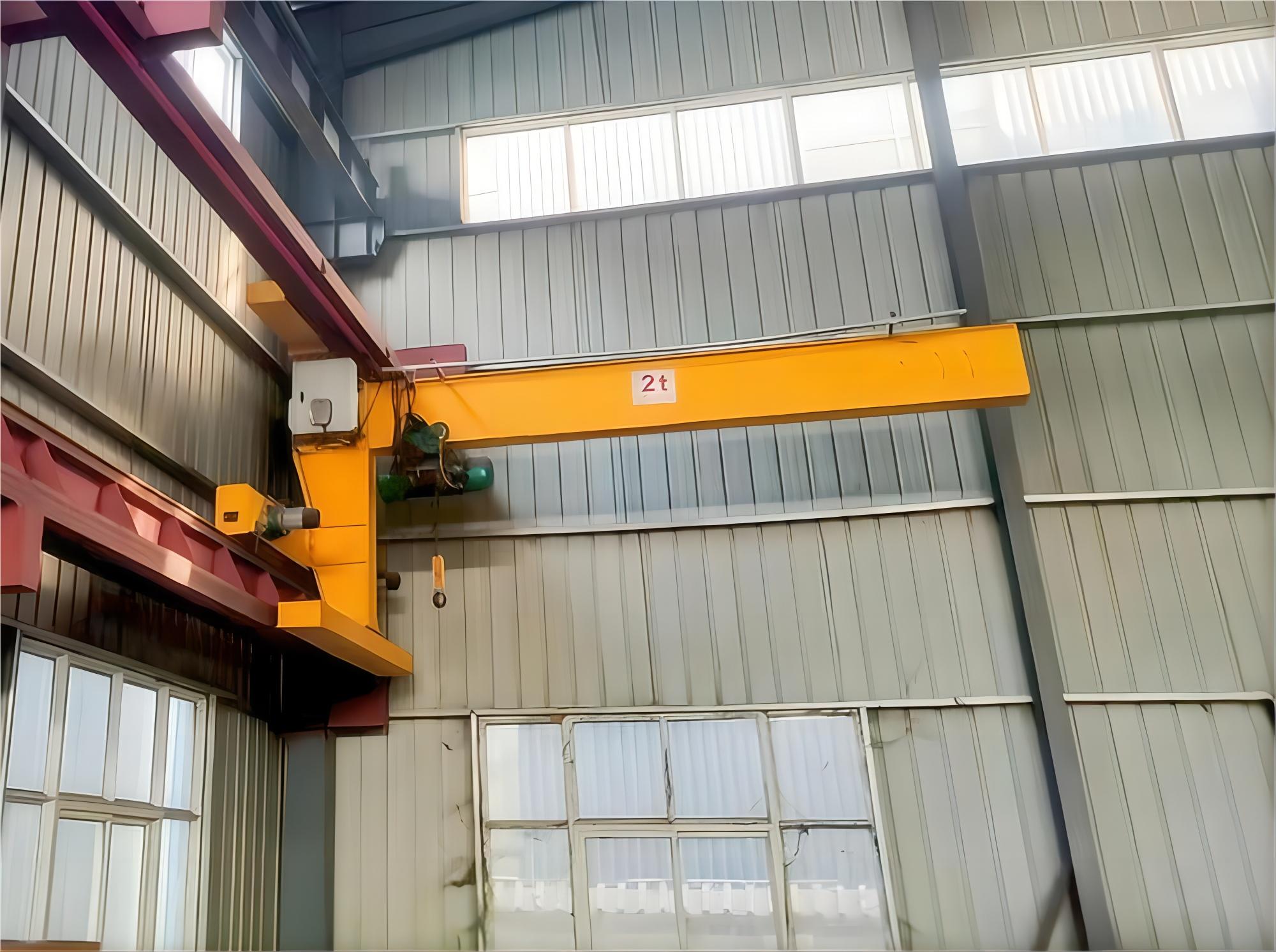

产品图片

技术参数

上表为BXB型壁行旋臂起重机技术参数。最大幅度5~12m，起升速度8m/min，大车/小车速度20m/min。起升高度按用户工位自定义。

适用场景

BXB型壁行旋臂起重机适用范围：
厂矿车间：沿墙区域物料吊运。
装配线：沿墙工位间工件转运。
机床上下料：沿墙多台加工中心物料配送。
仓库码头：沿墙货架货物装卸。
维修车间：多工位吊装覆盖。

选型指南

BXB1-1（1吨）：最大幅度5~12m，适合轻型沿墙工位，参考价50000~100000元。
BXB1-2~BXB1-3（2~3吨）：最大幅度5~12m，大车轴距4.5~5m，参考价80000~180000元。
BXB1-5（5吨）：最大幅度5~12m，大车轴距5.5m，参考价150000~300000元。

使用说明

操作前检查：检查钢丝绳、轨道、限位器。
启动运行：控制大车纵向行走、葫芦横向移动和起升。
吊运作业：三向配合操作，不得超载。
停机维护：定期检查轨道接头、行走轮磨损、钢丝绳状态。

服务支持

克鲁德重工提供BXB型壁行旋臂起重机全生命周期服务。更多型号请致电13903802779或在线咨询客服，24小时内响应。

常见问题

问：壁行旋臂吊和固定立柱式悬臂吊有什么区别？
答：壁行吊沿墙轨道纵向移动，覆盖整个车间长度；固定立柱式只覆盖一个固定工位的圆形区域。沿墙多设备或需纵向转运选壁行吊。

问：BXB型壁行起重机执行哪些标准？
答：执行GB/T 3811、JB/T 8906标准，轨道安装执行GB 50278，安全装置符合TSG Q7014。

问：BXB型壁行旋臂起重机价格多少？
答：1吨约50000~100000元，2~3吨约80000~180000元，5吨约150000~300000元。含大车、悬臂、轨道及电动葫芦。
