BZL型双臂式旋臂起重机BZL型双臂悬臂起重机
产品介绍
BZL型双臂式旋臂起重机（又称双臂吊、双臂式悬臂吊）是在单臂悬臂起重机基础上开发的一款新型起重设备。该旋臂吊在一根立柱双面安装二套独立旋臂，各自动作、互不干涉，可以极大地节约安装空间，实现一根立柱同时服务两个工位的吊装需求。双臂回转角度通常为180°（单臂各90°），也可错位安装实现更大回转角度。起升吨位0.125~5t（每臂），悬臂长度3~5m，起升高度3m。
BZL型双臂式悬臂吊可广泛利用于厂矿、车间的生产线、装配线及仓库、码头等场合的重物吊运。双臂设计使一台设备覆盖两个相邻工位，比安装两台单臂悬臂吊节省约40%的占地空间和30%的设备投资。每套旋臂各自独立工作，互不干涉，同时吊运互不影响。

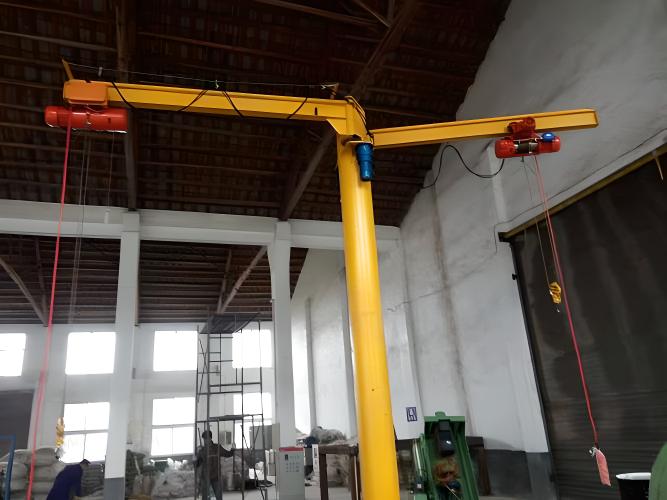

产品图片
产品特点
一柱双臂，节约占地：一根立柱同时安装两套独立旋臂，比安装两台单臂悬臂吊节省约40%的安装空间。特别适合厂房空间有限、需要两个相邻工位同时吊装的场景。
各自独立，互不干涉：两套旋臂各自动作、独立回转，配备独立的电动葫芦和电气控制系统，同时工作时互不影响，操作互不干扰。
安装灵活，角度可调：双臂标准回转角度各90°（共180°覆盖面），也可采用错位安装方式调整双臂角度，覆盖更大的作业范围，适应不同工位布局。
投资经济，一机双用：相比两台独立单臂悬臂吊，双臂吊节省一根立柱和底座的制造成本，设备投资降低约30%。同时减少安装施工量，缩短安装周期。
手电两用回转：每臂回转可选手动或电动，轻载型号手动推拉即可旋转，重载型号配独立回转电机，操作省力便捷。
工作原理
BZL型双臂式旋臂起重机采用立柱+双臂+双葫芦的工作结构。一根立柱固定在地面基础上或通过底座安装，立柱顶部安装两套独立的回转机构，分别连接左右两套悬臂梁。每套悬臂搭载独立的环链电动葫芦，完成各自工位上的货物垂直起升和水平搬运。两套旋臂共用一根立柱但电气系统和控制系统完全独立，可同时或分别操作。
工作时，双臂各自独立操作。左侧工位的操作人员通过遥控器控制左臂葫芦运行到货物上方，起升后旋转左臂至目标位置卸货。同时右侧工位的操作人员可独立操作右臂进行完全不同的吊运任务。双臂的回转范围通常各为90°，共同覆盖立柱两侧的半圆形区域。错位安装时双臂可覆盖更大的组合角度。
结构组成
由以下核心结构组成：
立柱与底座：一根钢管立柱固定在地面底座或预埋基础上，承载两套旋臂的全部载荷。立柱强度经过双倍载荷校核，确保双臂同时满载时安全可靠。
双臂悬梁：两套独立悬臂梁，分别安装在立柱两侧的回转机构上。悬臂长度3~5m，工字钢或H型钢截面，各臂下翼缘作为电动葫芦行走轨道。
双套回转机构：立柱顶部安装两套独立的回转轴承和驱动装置，支撑双臂各自的180°（每臂90°）回转。可选手动或电动回转。
双套环链电动葫芦：每臂配置一台独立环链电动葫芦，沿悬臂横向行走并完成货物垂直起升。两台葫芦电气独立，可同时运行。
双套电气控制系统：两套独立的遥控器或手柄，分别控制左右臂的葫芦升降、水平行走和悬臂回转。电气系统独立布线，互不干扰。
技术参数
| 型号 | 单臂额定 起重量(t) |
双臂总额 定起重量(t) |
悬臂长度 L(m) |
起升高度 h(m) |
单臂回转 角度(°) |
起升速度 (m/min) |
|---|---|---|---|---|---|---|
| BZL0.125 | 0.125 | 0.25 | 3~4 | 3 | 90 | 8/2 |
| BZL0.25 | 0.25 | 0.5 | 3~5 | 3 | 90 | 8/2 |
| BZL0.5 | 0.5 | 1 | 3~5 | 3 | 90 | 8/2 |
| BZL1 | 1 | 2 | 3~5 | 3 | 90 | 8/2 |
| BZL2 | 2 | 4 | 3~4 | 3 | 90 | 4/1 |
| BZL3 | 3 | 6 | 3~4 | 3 | 90 | 4 |
| BZL5 | 5 | 10 | 3 | 3 | 90 | 4 |
注：双臂总额定起重量=单臂额定起重量×2，实际使用时两臂不可同时吊运超过各自额定值的货物。起升速度斜线前后分别代表快/慢双速。
适用场合
生产线双侧工位吊装：一条生产线两侧各有一个需要吊装的工位时，BZL双臂吊安装在中间立柱上，左右各服务一侧工位，一机双用，空间利用率极高。
装配流水线上下工序：装配线前后两个工序紧邻布置时，双臂吊可分别服务上下工序，左臂为上一工位卸料、右臂为下一工位上料，流水线连续运转。
仓库通道两侧货物装卸：仓库通道中间安装双臂吊，左右两侧各覆盖一片货架区域，一台设备同时服务通道两侧的货物存取，减少设备重复投资。
维修区相邻工位：维修区两个相邻工位的重型零部件吊装，双臂共用一根立柱节省空间，双人独立操作互不干扰。
选型指南
按单臂载重选型：双臂额定载重=单臂额定载重×2。选型时先确认单侧工位的最大吊重，选择对应型号。如单侧最大吊重0.5t选BZL0.5（双臂总额定1t，但两臂不可同时满负荷）。
按作业范围：悬臂长度3~5m可选。双臂标准覆盖范围为立柱两侧各90°扇形区域。如需更大覆盖角度，可采取错位安装方式，双臂相互错开一定角度安装。
立柱安装方式：BZL双臂吊立柱可地面底座安装或预埋基础安装。地面安装方便移址，预埋安装更稳固。大吨位型号（BZL3~BZL5）建议预埋安装以确保稳定性。
厂家服务
河南克鲁德重工有限公司提供BZL型双臂式旋臂起重机的制造、安装和售后全流程服务。
质量检测：出厂前进行双倍额定载荷的立柱静载试验（模拟双臂同时满载工况），每臂分别进行1.25倍额定载荷试验，确保整机安全可靠。
安装服务：提供基础施工指导或地面底座安装，双臂分别调校水平度和回转灵活性，双套电气系统独立调试。
售后保障：整机保修12个月，电动葫芦和回转机构保修24个月。48小时内响应售后需求。
获取报价
需要BZL双臂吊报价？
提供单臂载重、悬臂长度、两工位间距和是否需要电动回转等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：BZL双臂吊的两臂可以同时工作吗？会不会互相干扰？
两臂可同时独立工作，互不干扰。每套旋臂有独立的回转机构、电动葫芦和电气控制系统。但需注意两臂不可同时吊运超过各自额定载重的货物，且操作时注意两臂不要碰撞。设计上两臂保持足够的安全间距。
问：双臂吊和两台单臂吊相比哪个更划算？
双臂吊更划算。一台BZL双臂吊比两台独立单臂悬臂吊节省约40%占地、30%设备投资和50%安装施工量。但双臂吊的两工位必须在立柱两侧相对固定的范围内，而两台单臂吊可分开布置在不同的位置。
问：双臂各90°回转够用吗？能不能调大角度？
标准配置双臂各90°（两侧共180°）覆盖立柱两侧的半圆形区域。如需更大覆盖范围，可采用错位安装方式将双臂在立柱上错开一定角度安装，使总覆盖角度增大至270°甚至360°。具体方案需根据现场工位布局设计。
问：BZL双臂吊可以加装电动回转吗？
可以。每臂可独立选配电动回转装置，回转电机功率0.37~1.1kW。建议BZL1以下手动回转（轻载推拉方便），BZL2及以上配置电动回转。两套电动回转系统各自独立控制。
问：双臂吊的基础和立柱如何设计？
立柱采用厚壁钢管，BZL0.125~BZL0.5立柱直径约219mm，BZL1~BZL3约273mm，BZL5约325mm。底座或预埋地脚螺栓根据总载荷设计，确保双臂同时满载时立柱无倾覆风险。提供基础设计图纸供客户施工参考。
