PDJA系列平衡吊PDJ-A型矮型平衡吊PDJA型独臂吊
产品介绍
PDJ-A型矮型平衡吊是一种新型的物料吊运设备，运用了平行四边形的缩放原理，达到定位随意、准确之目的。采用独特的螺旋升降机构，配备安全可靠的过载保护和极限保护装置。PDJ-A矮型系列与PDJ高型系列相比，在相对占有空间较小的情况下达到同样作业范围。涵盖PDJ125A（100kg）至PDJ625A（630kg）共五款型号。
PDJ-A矮型平衡吊结构紧凑、操作方便、运行可靠、维修简单。广泛适用于机床加工的上下零件、工序间的零部件装配以及车站、码头、仓库等各种场合的短距离、高频率、密集性吊运作业。公司同时生产PDJ高型和PDJ-A矮型平衡吊，以满足不同空间和高度内的物料搬运需求。

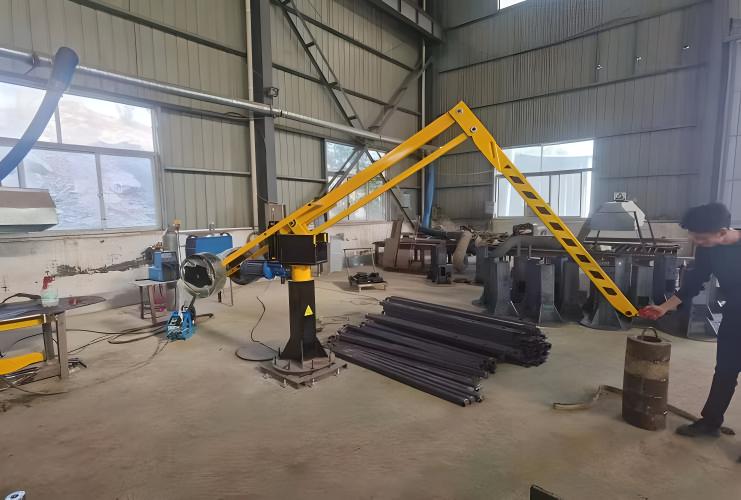

产品图片
产品特点
矮型紧凑设计：PDJ-A矮型平衡吊专为使用空间受限的场所设计，Hmax仅2850mm，在相对占有空间较小的情况下达到同样作业范围（R2=2500mm）。
平行四边形缩放，定位精准：运用平行四边形缩放原理，吊物在额定行程内处于三维空间悬浮状态，上下左右旋转可任意手动完成，释放后稳定停留在任一位置。
螺旋升降机构，安全自锁：采用独特的螺旋升降传动机构，配备过载保护和极限保护装置，双重安全保障。螺旋丝杠自锁，断电时货物不会滑落。
操作简便，维修方便：手柄按钮点动控制升降，手动推拉实现水平移动和回转，单人即可轻松操作。结构设计简单，日常维护方便快捷。
工作原理
PDJ-A型矮型平衡吊采用平行四边形缩放原理+螺旋升降的工作原理。主体由矮型立柱、平行四边形臂架、螺旋升降器和吊钩组成。平行四边形臂架通过铰接形成可变形四边形结构，当吊物水平移动时四边形缩放，保持吊钩始终沿垂直线移动，负载在三维空间内悬浮平衡。螺旋升降器通过电机驱动丝杠旋转带动螺母升降，传动平稳且自锁性好。
操作时，操作人员握住手柄轻轻推拉，吊物即随动水平移动和回转；按动按钮控制螺旋升降器正反转实现升降。所有控制集中在手柄上，操作直观便捷。过载保护器在载荷超限时自动切断电源，极限保护装置在升降到极限位置时自动停止。
结构组成
由以下核心结构组成：
矮型立柱：矮型钢管立柱（Hmax=2850mm），适合低矮厂房安装，R2=2500mm大范围覆盖。
平行四边形臂架：四连杆可变形四边形结构，R1=650mm，R2=2500mm，水平行程灵活，操作轻便。
螺旋升降器：电机驱动丝杠螺母传动，提升速度6.3~7m/min，自锁性能好。
手柄控制器：控制按钮集中在手柄上，操作直观，升降按钮点动控制。
安全保护装置：过载保护器和极限位置限位开关，双重保护。
技术参数
| 参数 | PDJ125A | PDJ225A | PDJ325A | PDJ425A | PDJ625A |
|---|---|---|---|---|---|
| 额定起重量 (kg) | 100 | 200 | 300 | 400 | 630 |
| R1 (mm) | 650 | 650 | 650 | 650 | 650 |
| R2 (mm) | 2500 | 2500 | 2500 | 2500 | 2500 |
| r (mm) | 900 | 900 | 900 | 920 | 920 |
| Hmax (mm) | 2850 | 2850 | 2850 | 2850 | 2850 |
| h1 (mm) | 500 | 500 | 500 | 500 | 500 |
| h2 (mm) | 1500 | 1500 | 1500 | 1500 | 1500 |
| 提升速度 (m/min) | 7 | 7 | 7 | 6.3 | 6.3 |
注：原页有两张重复参数表，已合并为一张（PDJ125A~PDJ625A五款型号）。PDJ625A额定630kg取自第二张表。
产品结构图
适用场合
机床加工上下零件：机床旁的工件上下料操作，PDJ-A矮型结构Hmax仅2850mm，适合低矮厂房和机床顶部空间受限的场所。
工序间零部件装配：各加工工序之间的零部件转运和装配，平衡吊操作灵活、定位精准，R2=2500mm覆盖大面积作业区。
仓库密集吊运：车站、码头、仓库等场所的短距离、高频率吊运作业，操作省力、反应灵敏，适应密集性吊运节奏。
低矮空间有限场所：空间高度不足、无法安装标准高型平衡吊的场所，PDJ-A矮型以紧凑结构达到同样作业范围。
选型指南
按载重选型：100kg选PDJ125A，200kg选PDJ225A，300kg选PDJ325A，400kg选PDJ425A，630kg选PDJ625A。所有型号R2=2500mm大范围覆盖，Hmax=2850mm适合低矮空间。
PDJ-A矮型 vs PDJ高型：安装高度>=3650mm选PDJ高型（标准型）；安装高度2850~3650mm选PDJ-A矮型。矮型在保持R2=2500mm大作业范围的同时立柱高度降低，适合低矮厂房。
按使用频率：高频率短距离吊运选PDJ-A矮型平衡吊，单手柄操作高效省力。如需要长距离转运可定制加长悬臂或配移动底座。
厂家服务
河南克鲁德重工有限公司提供PDJ-A系列矮型平衡吊的销售、安装和售后全流程服务。
质量检测：出厂前进行1.25倍额定载荷静载试验，平行四边形臂架经反复缩放测试，螺旋升降机构经耐久测试。
售后保障：整机保修12个月，螺旋升降器和电机保修24个月。48小时内响应售后需求。
获取报价
需要PDJ-A矮型平衡吊报价？
提供载重需求、安装高度和使用场景等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：PDJ-A矮型和PDJ高型的具体区别？
PDJ-A矮型（Hmax=2850mm）用于空间受限的低矮场所，PDJ高型（Hmax=3650mm）用于标准厂房。两者R2=2500mm作业范围相同，立柱高度矮型比高型低800mm。提升幅度矮型略小但结构更紧凑。
问：PDJ-A系列中PDJ625A的额定起重量630kg为什么不是600kg？
PDJ625A的额定起重量为630kg（约等于0.63t），是PDJ-A系列中载重最大的型号，位于PDJ425A（400kg）之上。选型时请注意630kg需配相应的吊具和工件匹配。
问：平衡吊的螺旋升降机构需要日常加油保养吗？
需要。螺旋升降器的丝杠和螺母是核心传动部件，建议每季度加注润滑脂一次。丝杠表面应保持清洁，防止铁屑和砂粒进入螺纹间隙加速磨损。每年检查一次丝杠磨损情况。
问：PDJ-A平衡吊的安装需要什么条件？
需平整的硬化地面（建议水平度<=3mm/m），通过地脚螺栓固定底座。矮型净空高度需>=2850mm，建议预留100~200mm安全余量。电源220V或380V可选。
问：PDJ-A和PAJ平衡吊都是矮型，有什么区别？
PDJ-A系列（PDJ125A~PDJ625A）起重量100~630kg，共5款型号；PAJ系列（PAJ225B~PAJ625B）起重量200~600kg，共4款型号。两者都是矮型平衡吊，PDJ-A型号选择更多，PAJ-B型号更专注中载范围。具体选型需根据载重需求和现场安装参数对比确定。
