QPK型双吊点快速卷扬机QPK型快速卷扬式双吊点启闭机
产品介绍
QPK系列快速卷扬式双吊点启闭机是一种用于水利工程平面快速事故闸门启闭的水工机械设备。主要型号涵盖QPK-2×50/2×50-8/13至QPK-2x1600KN，采用双吊点卷扬结构。与QP卷扬式启闭机传动程序基本近似，所不同的是在减速器的高速端连接有供快速关闭闸门时用的调速器，可实现紧急快速关闸。同规格下外形安装尺寸与QP型相同，钢丝绳规格、滑轮倍率、开式齿轮速比相同。
QPK系列快速卷扬式双吊点启闭机采用三相交流380V-50Hz电源，配备手动/电动两用操作机构。适用于水利水电工程、防洪排涝系统中平面快速事故闸门的启闭操作，在紧急情况下可通过调速器控制闸门快速关闭截止水流。

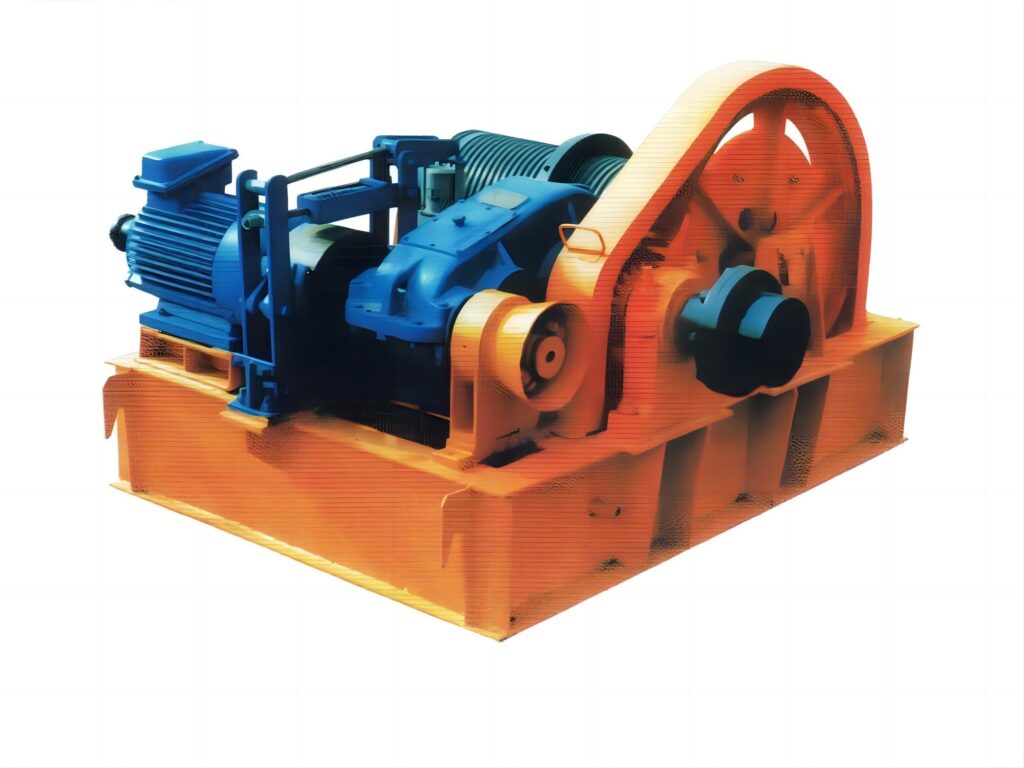

产品图片
产品特点
快速关闸，调速器控制：减速器高速端配有专用调速器，可在紧急情况下控制闸门快速关闭，满足事故闸门快速截止水流的要求。
与QP型通用性好：同规格下外形安装尺寸与QP卷扬式启闭机相同，钢丝绳规格、滑轮倍率、开式齿轮速比一致，备件通用互换性好。
手电两用，安全可靠：手动/电动两用操作机构，电动正常使用，停电或故障时手动操作。制动器断电自动制动，确保闸门可靠停止。
载重范围广：从50KN（约5t）到1600KN（约160t）多种规格，经久耐用，适用于不同规模的水利工程。
产品说明
- 产品名称：QPK系列快速卷扬式双吊点启闭机
- 别名别称：闸门起吊机闸门吊
- 型号规格：QPK系列型
- 所属类别：水工机械设备
- 产品产地：河南新乡长垣
- 厂家品牌：鸿起
- 非标定制：承接非标制造
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：10~20天
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另议
- 售后方式：一年保修
工作原理
QPK系列双吊点快速卷扬式启闭机采用卷扬机+调速器+钢丝绳的工作原理。电机驱动减速机带动卷筒旋转，卷筒缠绕钢丝绳通过滑轮组连接闸门吊点，实现闸门的升降。减速器高速端连接调速器，在快速关闭时控制闸门下降速度，防止闸门过快冲击底槛。
正常启闭时，电机通过减速机驱动卷筒收放钢丝绳，闸门匀速升降。紧急关闸时，电机正转松闸，闸门在自重和水压力作用下快速下降，调速器控制下降速度在安全范围内。制动器在断电时自动制动，确保闸门在任意位置可靠停止。手动操作机构可在无电源时通过手摇柄驱动减速机。
结构组成
由以下核心结构组成：
机架与底座：焊接结构机架，承载全部传动部件。地脚螺栓固定于闸墩。
卷扬机构：单卷筒缠绕钢丝绳，通过滑轮组连接闸门吊点。卷筒直径和容绳量根据启闭力设计。
减速传动系统：电机→减速机→卷筒，减速机减速增扭。高速端配有调速器用于快速关闸时控速。
调速器：QPK与QP型的主要区别，在减速器高速端加装的调速装置，在紧急关闸时控制闸门下降速度在安全范围内。
制动器与电气控制：块式制动器断电自动制动。380V三相电源控制柜，含限位保护和过载保护。
产品结构图

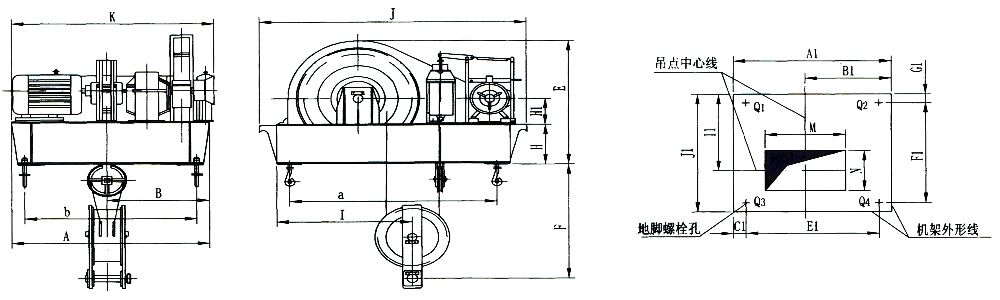

结构示意图
QPK1×50KN-QPK1×250KN卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | B | E | F | H | H1 | I | J | K | a | b |
| QPK-2×50/2×50-8/13 | 1040 | 550 | 805 | 925 | 200 | 170 | 740 | 1543 | 1416 | 1196 | 790 |
| QPK-2×100/2×100-8/13 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1458 | 1320 | 882 |
| QPK-2×160/2×160-8/13 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1578 | 1569 | 1208 |
| QPK-2×250/2×250-8/13 | 1520 | 800.5 | 1200 | 1300 | 390 | 265 | 1050 | 1960 | 1593 | 1730 | 1240 |
QPK1×50KN-QPK1×250KN卷扬式双吊点启闭机基础布置主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺栓位置承重(吨) | 地脚螺栓 | Q1 | Q2 | Q3 |
| QPK-2×50/2×50-8/13 | 1040 | 550 | 125 | 790 | 1196 | 30 | 740 | 1256 | 750 | 550 | 1.73 | 1.62 | 1.99 | 1.81 | 4-M20x400 |
| QPK-2×100/2×100-8/13 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 2.83 | 2.51 | 3.24 | 2.86 | 4-M20x400 |
| QPK-2×160/2×160-8/13 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 4.28 | 3.88 | 5.92 | 5.33 | 4-M24x500 |
| QPK-2×250/2×250-8/13 | 1520 | 800.5 | 140 | 1240 | 1730 | 35 | 1050 | 1800 | 900 | 700 | 6.53 | 6.0 | 9.22 | 8.4 | 4-M24x500 |
QPK1×50KN-QPK1×250KN卷扬式双吊点启闭机技术规格参数表
| 启闭机型号 | 卷筒直径(mm) | 电动机 | 减速器 | 制动器 | 调速器 | 持住力(KN)启门力(KN) | 快速闭门高度(m)启门高度(m) | 快速闭门速度(m/min)启门速度(m/min) | 型号 | 功率(Kw) | 转速(r/min) | 型号 | 速比 | 型号 |
| QPK-2×50/2×50-8/13 | 300 | YZ132M1-6 | 2.2 | 935 | ZQ-25 | 40.17 | YWZ-200/25 | 200 | LT-150 | 8 | 2300 | 50/50 | 8/13 | 3.4/1.37 |
| QPK-2×100/2×100-8/13 | 300 | YZ132M2-6 | 3.7 | 912 | ZQ-35 | 40.17 | YWZ-200/25 | 200 | LT-150 | 8 | 1800 | 100/100 | 8/13 | 4.0/2.17 |
| QPK-2×160/2×160-8/13 | 400 | YZ160M2-6 | 7.5 | 948 | ZQ-40 | 48.57 | YWZ-300/25 | 320 | LT-150 | 8 | 1800 | 160/160 | 8/13 | 4.2/2.40 |
| QPK-2×250/2×250-8/13 | 500 | YZ160L-8 | 7.5 | 705 | ZHQ400 | 50.94 | YWZ-300/25 | 320 | LT-200 | 20 | 1500 | 250/250 | 8/13 | 4.5/2.12 |

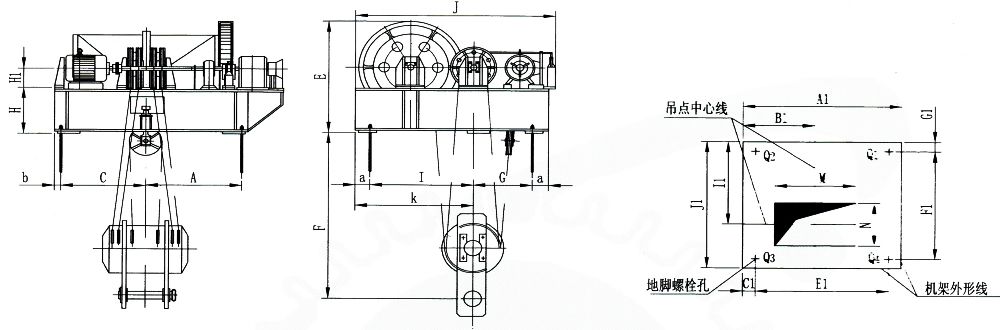

结构示意图
QPK1×400KN-QPK1×1250KN卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | C | I | G | K | H | H1 | E | F | J | a | b |
| QPK-2×400/2×200-8/13 | 962 | 859 | 1020 | 630 | 1175 | 520 | 315 | 1380 | 1400 | 2213 | 155 | 45 |
| QPK-2×630/2×300-8/15 | 1318 | 1210 | 1272.5 | 627.5 | 1430 | 620 | 315 | 1627 | 2200 | 2469 | 157.5 | 50 |
| QPK-2×800/2×400-8/16 | 1279.5 | 1140.5 | 1360 | 595 | 1550 | 620 | 315 | 1677 | 2400 | 2589 | 190 | 60 |
| QPK-2×1000/2×500-8/16 | 1457 | 1318 | 1395 | 615 | 1585 | 820 | 315 | 1875 | 2600 | 2623 | 190 | 60 |
| QPK-2×1250/2×630-8/16 | 1591 | 1464 | 1595 | 625 | 1785 | 820 | 315 | 1965 | 2800 | 2824 | 190 | 50 |
QPK1×400KN-QPK1×1250KN卷扬式双吊点启闭机基础布置主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺 | 栓位置承重(吨) | 地脚螺栓 | Q1 | Q2 |
| QPK-2×400/2×200-8/13 | 1911 | 904 | 45 | 1821 | 1650 | 155 | 1175 | 1960 | 1300 | 1000 | 10.25 | 11.35 | 17.27 | 15.53 | 4-M30x630 |
| QPK-2×630/2×300-8/15 | 2628 | 1260 | 50 | 2528 | 1900 | 157.5 | 1430 | 2215 | 2000 | 1000 | 12.9 | 13.8 | 24.9 | 23.1 | 4-M30x630 |
| QPK-2×800/2×400-8/16 | 2540 | 1200.5 | 60 | 2420 | 1955 | 190 | 1550 | 2335 | 1700 | 1000 | 15.43 | 17.23 | 33.32 | 27.7 | 4-M30x630 |
| QPK-2×1000/2×500-8/16 | 2895 | 1378 | 60 | 2775 | 2010 | 190 | 1585 | 2390 | 2000 | 1200 | 19.58 | 21.38 | 41.37 | 37.57 | 4-M30x630 |
| QPK-2×1250/2×630-8/16 | 3155 | 1514 | 50 | 3055 | 2220 | 190 | 1785 | 2600 | 2300 | 1100 | 23.15 | 24.73 | 52.92 | 48.85 | 4-M30x630 |
QPK1×400KN-QPK1×1250KN卷扬式双吊点启闭机技术规格参数表
| 启闭机型号 | 卷筒直径(mm) | 电动机 | 减速器 | 制动器 | 调速器 | 持住力(KN)启门力(KN) | 快速闭门高度(m)启门高度(m) | 快速闭门速度(m/min)启门速度(m/min) | 型号 | 功率(Kw) | 转速(r/min) | 型号 | 速比 | 型号 |
| QPK-2×400/2×200-8/13 | 600 | YZ200L-8 | 15 | 710 | Z2G-50 | 50.94 | YWZ-300/45 | 630 | LT-200 | 20 | 1800 | 400/400 | 8/13 | 3.5/1.38 |
| QPK-2×630/2×300-8/15 | 600 | YZ160L-8 | 11 | 953 | ZQ-50 | 31.5 | YWZ-300/45 | 630 | LT-200 | 20 | 2300 | 630/300 | 8/15 | 4.0/1.65 |
| QPK-2×800/2×400-8/16 | 800 | YZ200L-8 | 15 | 710 | Z2G-50 | 32.42 | YWZ-300/45 | 630 | LT-200 | 20 | 1800 | 800/400 | 9/16 | 4.6/2.35 |
| QPK-2×1000/2×500-8/16 | 800 | YZ225M-8 | 22 | 712 | Z2G-50 | 24.69 | YWZ-300/45 | 630 | LT-300 | 40 | 1400 | 1000/500 | 9/16 | 4.6/2.4 |
| QPK-2×1250/2×630-8/16 | 900 | YZ225M-8 | 22 | 712 | Z2G-50 | 24.69 | YWZ-300/45 | 630 | LT-300 | 40 | 1400 | 1250/630 | 9/16 | 5.0/2.6 |
结构示意图

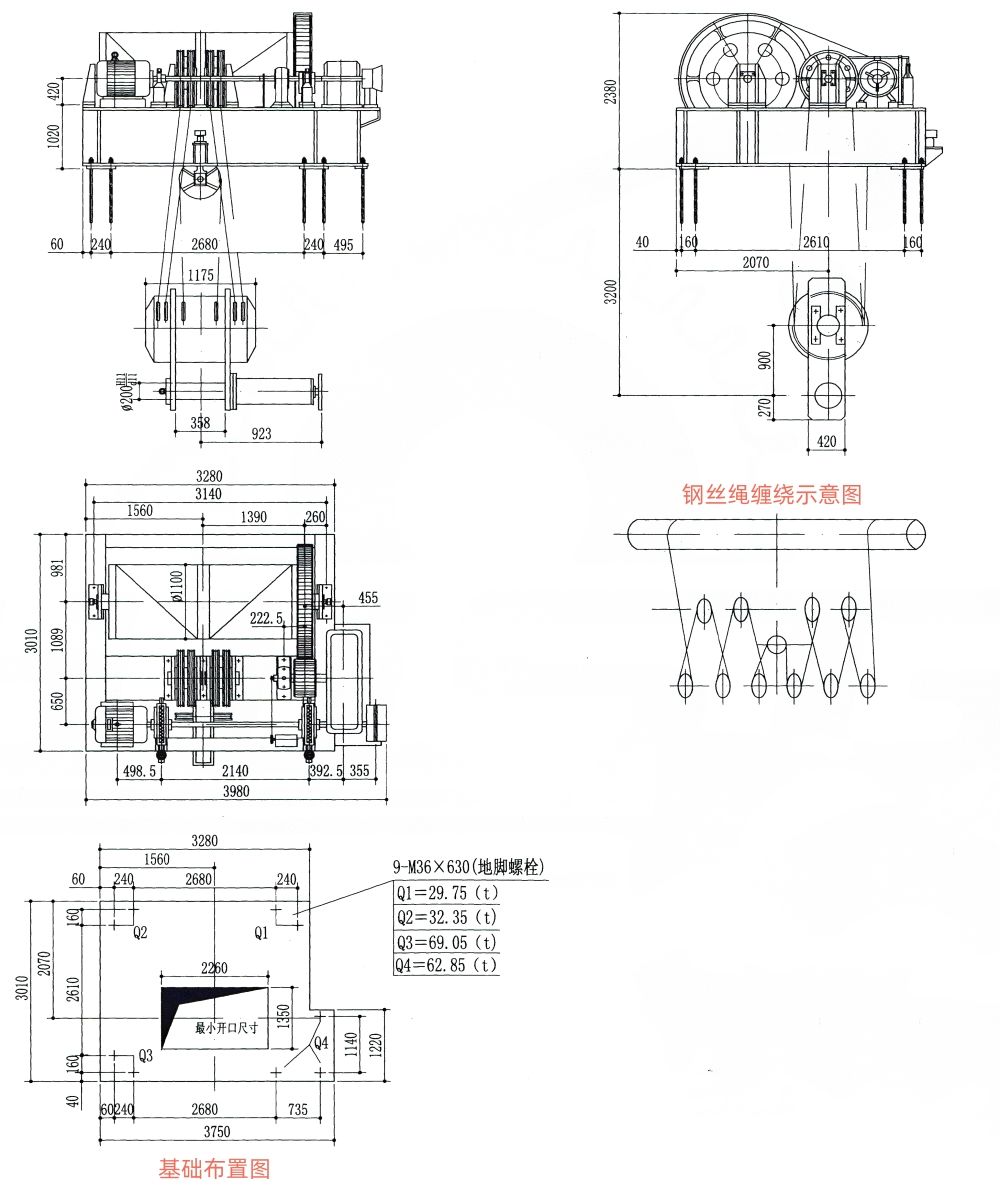

QPK2×1600KN快速卷扬式双吊点启闭机参数表
| 项目 | 参数 |
| 额定持住力/启门力 | 1600KN/800KN |
| 快速关闭速度 | 5m/min |
| 起升速度 | 2.15m/min |
| 扬程 | 10m(13m) |
| 卷筒直径 | Φ1100m |
| 钢丝绳型号 | 6W(19)-38-170-特-光-右交 |
| 动滑轮倍率 | 6 |
| 开式齿轮 | m=22 i=81/18=4.5 |
| 电动机 | YZ250M1-8 30KW 694 rpm |
| 减速器 | Z2G-65 i=41.34 |
| 制动器 | YWZ-3300/45 2×630 N.m |
| 调速器 | LT-350 |
| 力矩 | 60Kg.m 转速:1600r.pm |
| 重量 | 17.9t |
厂家服务
河南克鲁德重工有限公司提供QPK系列双吊点快速卷扬式启闭机的制造、安装和售后全流程服务。
质量检测：出厂前进行1.25倍额定载荷静载试验，调速器功能测试，制动器可靠性测试。
售后保障：整机保修12个月，电机和减速机保修24个月。48小时内响应售后需求。
获取报价
需要QPK双吊点启闭机报价？
提供启闭力需求、闸门尺寸和安装条件等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：QPK双吊点和QPK双吊点启闭机有什么区别？
双吊点（3100）采用一个卷筒和一个吊点，适用于平面快速闸门。双吊点（3100）采用两个卷筒和两个吊点通过同步轴连接，适用于宽度较大的闸门。相同启闭力规格下，双吊点结构更简单、成本更低；双吊点闸门受力更均匀适合宽闸门。
问：QPK和QP系列启闭机有什么不同？
QPK在QP卷扬式启闭机的基础上，在减速器高速端加装调速器，实现快速关闭闸门功能。同规格下两者外形安装尺寸相同，钢丝绳规格、滑轮倍率、开式齿轮速比相同。QPK比QP多一个调速器装置，其余结构一致。
问：调速器的作用是什么？
调速器安装在减速器高速端，在紧急关闸时控制闸门下降速度。当闸门在自重和水压力作用下快速下降时，调速器通过离心或液压原理产生阻尼力，防止闸门下降速度过快导致冲击底槛造成损坏。正常启闭时调速器不工作。
问：快速关闸的速度可以调节吗？
可以。调速器可根据工程需求在出厂前设定最大关闸速度，一般在1~2m/min范围内可调。现场调试时可根据闸门重量、水头高度和工程要求调整调速器参数。
问：启闭机在水利工程中如何安装固定？
启闭机机架通过地脚螺栓固定在水闸闸墩顶部的机架桥或平台上。安装前需浇筑混凝土基础并预埋地脚螺栓，基础尺寸按型号对应的基础布置图施工。安装后调校机架水平度，连接钢丝绳和闸门吊点后进行空载和负载试车。
