JMM型大容量摩擦式卷扬机JMM型摩擦式卷扬机

一、产品简介

JMM型大容量摩擦式卷扬机跟普通齿轮驱动的卷扬机不一样——它用摩擦筒传递动力，钢丝绳在摩擦筒上绕圈靠摩擦力带动。这种结构决定了它的特点：速度恒定、起吊平稳、适合超长距离牵引。型号从JMM10到JMM55，额定拉力100~550KN（约10~55吨），单绳容绳量最大4800米。

摩擦式卷扬机的优势在「长」和「重」两个维度——钢丝绳能拉到几千米长还保持恒定张力，不像齿轮卷扬机收放过程中速度会波动。所以它主要用在桥梁建设中吊装大吨位预制梁、港口码头牵引万吨级船舶上岸维修、以及大型厂矿的重型设备安装。JMM55整机22吨重，光电机就75KW——这已经不是「小吊机」级别了，是基础设施级的牵引设备。

本文从规格说明、技术参数到应用场景，把JMM摩擦式卷扬机说清楚。

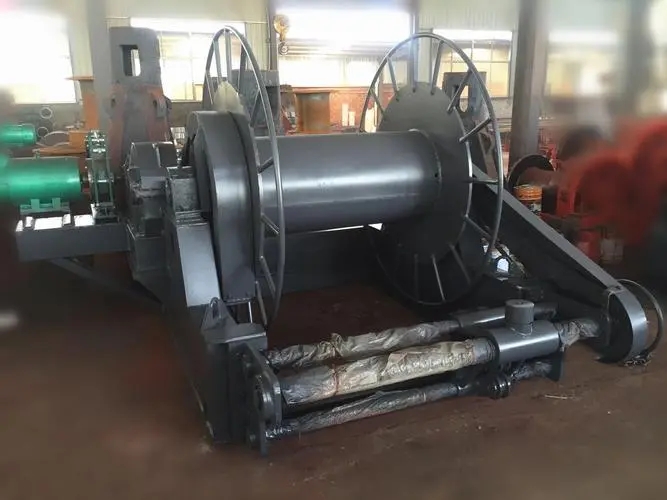

产品图片

二、规格说明

JMM型摩擦式卷扬机按额定拉力分5个型号，以下是基本规格：

• 产品名称：JMM型摩擦式卷扬机
• 别名：摩擦铰车、大容量卷扬机
• 型号系列：JMM10 / JMM16 / JMM20 / JMM32 / JMM55
• 额定拉力：100KN（JMM10）~ 550KN（JMM55）
• 驱动方式：摩擦筒摩擦驱动（非齿轮传动）
• 钢丝绳速度：5~11 m/min（恒定）
• 容绳量：最大4800m（JMM10）
• 动力形式：三相交流380V-50Hz
• 产地：河南新乡
• 生产周期：10~15天（部分现货）
• 售后：一年保修

三、技术参数

JMM系列技术参数如下，按JB/T 9008标准设计制造。注意这张表里JMM10的容绳量是4800m——一根钢丝绳能横跨长江拉过去，常规卷扬机做不到这个量级。

JMM摩擦式卷扬机技术参数表

四、应用场景——大型基础设施牵引

JMM摩擦式卷扬机的用户不是一般的建筑工地，而是桥梁施工单位、港口码头、大型设备安装公司。三个典型场景：

▎桥梁施工——预制梁的吊装与牵引
大型桥梁的预制梁段动不动几十上百吨，从加工厂到桥墩位置的运输、提升、就位都需要大吨位卷扬机配合。JMM系列额定拉力100~550KN，钢丝绳速度5~11m/min平稳缓慢——这在起吊和落梁时特别重要，快了惯性大，几十吨的梁到位停不住。我们做过一个桥梁配套方案，用JMM20做主牵引，单根钢丝绳400米长，配两个导向滑轮把预制梁从河岸拉到桥墩上，一天放两片梁，比用大型吊车省了转运费。

▎港口码头——船舶上下排牵引
修船厂的船排、滑道上，万吨级船舶要拖上岸维修。JMM55的额定拉力550KN（约55吨），通过多绳系统可以拖动千吨级船舶沿滑道上行。摩擦式驱动的好处是钢丝绳张力恒定——船舶在滑道上移动时阻力会变化，齿轮卷扬机遇到阻力波动绳速不稳，摩擦式全靠摩擦力打滑保护，不会突然猛拉伤船体。

▎大型厂矿——重型设备安装与长距离牵引
选煤厂、钢铁厂、发电厂的大型设备安装，设备从卸货点到安装位置几百米甚至上千米，用汽车吊一路吊过去不现实。JMM卷扬机配上滑轮组做长距离水平牵引，一步到位。JMM32配52mm钢丝绳，拉力320KN，一台变压器或发电机从码头拖到厂区没问题。按TSG Q7014标准，大吨位卷扬机每两年做一次定期检验。

五、为什么选克鲁德重工

大吨位摩擦式卷扬机不是标准件——每个项目工况不同，摩擦筒直径、钢丝绳匹配、制动器选型都要重新算。我们做了十几年起重配套，以下三点是客户愿意回头的原因：

• 按工况出方案，不套模板：桥梁用和码头用对钢丝绳速度的要求不一样——桥梁要慢放到位（5~7m/min），码头要匀拉（8~11m/min）。我们把摩擦筒直径、电机转速和减速比重新匹配，钢丝绳张力波动控制在±5%以内，不是拿个标准机就发走。
• 制动系统冗余：几十吨的设备吊在空中或者拖在半坡上，制动器掉了就是大事故。JMM系列标配双制动器（电磁制动+手动制动），关键工况还可以再加液压制动。所有出厂制动器逐台测试，有出厂记录可查。
• 钢丝绳配好才发货：大吨位卷扬机的钢丝绳直径30~60mm，市面上假绳多。我们不乱配自购绳，用跟卷筒沟槽匹配的原厂绳，绕好发货。到现场接电就能用，不用找吊车给卷筒缠绳。

JMM10约5~8万，JMM20约10~15万，JMM55约15~22万（不含钢丝绳和安装）。JMM10~JMM20常用规格有备料，确认参数后15~30天发货。大型号JMM32以上定制周期45~60天。把工况发过来（牵引重量/绳长/使用场景），我们出方案和报价，确认前不收费。

六、常见问题

问：摩擦式卷扬机和齿轮卷扬机（JK/JM型）有什么区别？
答：核心区别在传动方式。摩擦式用摩擦筒靠钢丝绳缠绕圈数产生的摩擦力传递动力，绳速恒定、过载时摩擦筒会打滑保护；齿轮卷扬机用减速机齿轮传动，效率高但速度随卷绕层数变化，过载没有打滑保护。选型上：长距离牵引（几百上千米）、需要恒速恒张力的场景选摩擦式；短距离、快速提升选齿轮卷扬机（JK型）。按JB/T 9008.2标准，摩擦式卷扬机的摩擦衬垫材质和摩擦系数有专门要求。

问：JMM卷扬机容绳量4800米怎么做到的？摩擦式为什么能缠这么长？
答：摩擦式卷扬机的钢丝绳不是全部缠在卷筒上的——它只是在摩擦筒上绕几圈靠摩擦力驱动，多余的钢丝绳通过排绳架卷到储绳筒上。所以容绳量取决于储绳筒的大小，不是摩擦筒的大小。JMM10的储绳筒可以装4800米Φ30钢丝绳，这在桥梁施工里很实用——一座跨江大桥从南岸到北岸2000米，一根绳从头拉到尾，中间不用接头。

参考标准：JB/T 9008.2—2018《钢丝绳电动葫芦 第2部分：技术条件》

问：JMM卷扬机安装可以不用专业队伍吗？需要什么基础条件？
答：JMM系列整机6~22吨，自重很大，必须做混凝土基础。基础按设备重量加1.5倍安全系数设计，JMM55的底座基础大约需要8方C30混凝土。安装需要25吨以上吊车配合（JMM55需要50吨吊车）。基础预埋地脚螺栓的位置精度要求高，我们的图纸给出开孔定位尺寸，安装前需要复核一次。另外大吨位卷扬机属于特种设备，安装后要做TSG Q7014检验，取得使用登记证才能投入运行。我们可以提供安装指导或派安装队上门。
