JM系列电控慢速卷扬机JM型大吨位卷扬机

一、产品简介

JM型电控慢速卷扬机跟JK快速卷扬机的区别就在「慢」字上——速度控制在9.5~16m/min，比JK系列慢了将近一半。慢不是缺点，是设计目标：需要精确安装定位的设备，快了反而控制不住。

JM系列分两个子系列：JM1~JM8（额定拉力10~60KN）和JM10~JM65（100~650KN）。齿轮减速机传动，钢丝绳排列整齐，起吊平稳。主要用于设备安装公司做精密吊装、路桥工程的构件安装、以及工厂大修时的设备拆装。JM65额定拉力650KN（约65吨），配YZR355L1-10电机132KW，整机自重25吨——这是卷扬机里的重型装备。

本文从规格说明、技术参数到选型建议，把JM慢速卷扬机说清楚。

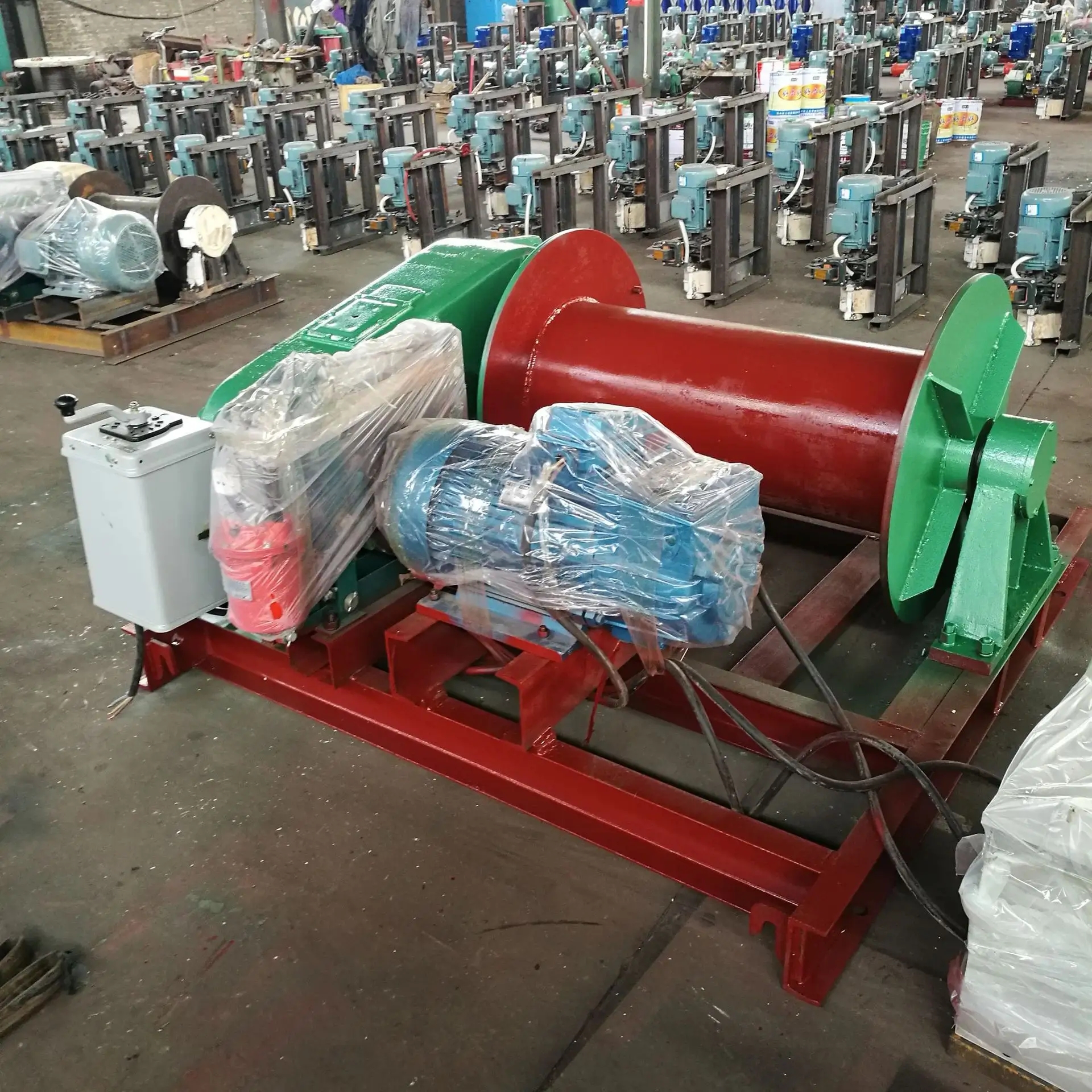

产品图片

二、规格说明

JM型慢速卷扬机按额定拉力分两个子系列，以下是基本规格：

• 产品名称：JM型电控慢速卷扬机
• 别名：慢速铰车、大吨位卷扬机
• 小系列：JM1 / JM1.6 / JM2 / JM3.2 / JM3.2B / JM5 / JM5B / JM5C / JM5D / JM5E / JM6 / JM8 / JM8B（10~60KN）
• 大系列：JM10 / JM10B / JM12.5 / JM13.5 / JM16 / JM20 / JM25 / JM32 / JM50 / JM65（100~650KN）
• 额定拉力：10KN（JM1）~ 650KN（JM65）
• 钢丝绳速度：9.5~16 m/min（慢速精准）
• 传动方式：齿轮减速机传动
• 动力形式：三相交流380V-50Hz
• 产地：河南新乡
• 生产周期：15~30天（定制生产）
• 售后：一年保修

三、技术参数

以下两张表分别列出JM1~JM8小系列和JM10~JM65大系列的技术参数，按JB/T 9008标准设计制造。注意表格末列「型式」——开式齿和四轴两种传动结构，四轴结构更紧凑、噪音更低：

JM型电控慢速卷扬机技术参数表（JM1~JM8型）

JM型电控慢速大吨位卷扬机技术参数表（JM10~JM65型）

四、精准安装定位——应用场景

JM系列的核心卖点是「慢」——9.5~16m/min的速度比JK系列慢了一半，但换来的是精准控制。以下三个场景是最能发挥慢速优势的：

▎设备安装公司的精密吊装
安装公司接的活五花八门——化工厂的反应釜就位、钢厂轧机牌坊安装、发电厂汽轮机转子更换。这些设备几吨到几十吨，安装位置精确到毫米级，快了惯性大停不住。JM系列速度9.5~16m/min，点动控制时每次移动只有几厘米，操作工能看着间隙慢慢放到位。我们做过——跟河南几家设备安装公司合作过，他们配的JM5和JM8是常用型号——太重了用吊车，中型设备用JM慢速卷扬机配滑轮组，效率不比吊车差，费用低一半。

▎路桥工程的构件安装
桥墩上的钢结构构件、桥面预制板的安装就位——这些工作跟桥梁施工的长距离牵引（JMM干的活）不一样，是短距离内的精准放置。JM10~JM32的拉力100~320KN，配合千斤顶和滑移系统，可以把几十吨的钢箱梁在桥墩上精确调整到设计位置。钢丝绳排列整齐、起吊平稳是JM系列的设计特点——这对路桥构件安装来说比速度重要得多。

▎工厂大修——设备拆装
工厂里的大修是卷扬机的另一个典型场景：冲压机换模具、挤出机换螺杆、天车换电机。这些工作一年可能就做一两次，但每次都要把几百公斤到几吨的零件吊出来再装回去。JM1~JM3.2小系列自重500~1100kg，两个人就能布置到位，配个三脚架或小龙门架就能干活。速度慢不容易撞到旁边的设备和管线，工厂检修主任喜欢用这个。

五、为什么选克鲁德重工

慢速卷扬机看起来就是电机带个减速机再带个卷筒，但实际用起来，有几处细节是拉开差距的：

• 排绳机构可靠：慢速卷扬机的钢丝绳在卷筒上排不齐是最常见的问题——绳乱了绞在一起，轻则钢丝绳报废，重则卡死电机。我们出厂前逐台做空载排绳测试，排绳器间隙调到跟钢丝绳直径匹配，到用户手里不会出现乱绳。
• 制动器双保险：安装工地上设备吊在半空中，制动器失效不是闹着玩的。JM系列标配电磁制动器+手动制动器，大吨位型号还配液压推杆制动器。每台出厂有制动力矩测试记录，不是抽检是逐台检。
• 非标按需出方案：集装箱里的设备安装跟露天矿场的工况对钢丝绳长度和速度的要求不一样。我们可以根据实际需要调整容绳量、速度、控制方式（按钮/遥控/PLC联动），不改结构的前提下不加价太多。

JM1手动约5000~8000元，JM5约1.5~3万，JM10~JM20约5~12万，JM32以上约15~25万（含电机和控制柜，不含钢丝绳和运费）。常用型号JM3.2~JM8有备料，确认参数后15~25天发货。大吨位定制周期30~45天。把工况发过来（安装重量/绳长/使用场景），我们出方案确认后报价。

六、常见问题

问：JM慢速卷扬机和JK快速卷扬机有什么区别？到底选哪个？
答：两者的核心区别在速度：JM慢速卷扬机9.5~16m/min，JK快速卷扬机22~30m/min。一句话：需要精准定位、速度不着急的选JM（慢速）；需要快速提升物料、节奏快的选JK（快速）。具体来说，设备安装、构件就位、工厂大修——这些活对速度要求不高但对控制精度要求高，选JM。建筑施工的砂浆砖块提升、矿场料车牵引——这些活追求效率，选JK。按GB/T 1955标准，两者都是齿轮减速机传动，核心区别在速比设计上。

问：JM1到JM65型号太多了，怎么确定买哪个？
答：核心看你要吊多重。计算公式：额定拉力（KN）= 吊重（吨）× 10 × 安全系数1.25。比如要吊1吨的设备，至少选12.5KN对应JM1.6。再看钢丝绳速度——9.5~16m/min范围内选一个跟你的操作习惯匹配的。容绳量需要看能不能覆盖你的吊装高度。按JB/T 9008.1标准，选型后还需要确认工作级别（M3~M6），工作级别越高同一型号的允许载荷越低。按JB/T 9008.1标准，选型后还需要确认工作级别（M3~M6），工作级别越高同一型号的允许载荷越低。还没把握的话，把设备重量、最大起升高度、使用频率发过来，我们帮你确认型号。

问：开式齿和四轴结构的JM卷扬机，可以在同一个工地混用吗？
答：可以混用，但不推荐。JM系列参数表末列标了「型式」。开式齿是齿轮裸露在外面，用防护罩盖着，结构简单、维修方便，适合灰尘大的工地环境。四轴结构是齿轮封闭在减速箱内，运行噪音低、润滑好，适合工厂车间等对噪音有要求的场所。选型建议：露天工地选开式齿（好修好换），室内车间选四轴（安静不漏油）。
