JK-D型一字型卷扬机JKD型一字型卷扬机

一、产品简介

JK-D型一字型卷扬机跟前面几款卷扬机最大的不同在于结构——它叫「一字型」，因为电动机和卷筒在一条直线上（同轴布置），不像传统卷扬机那样电机偏在一边或者平行排列。配合少齿差行星齿轮传动，整机长度只有传统卷扬机的一半左右，JK0.75D整机才900×340×400mm、165公斤重，一个人加个手推车就能挪位置。

这款产品的定位是传统卷扬机的更新换代——同样的拉力，体积小一半、噪音低一档、运转更平稳。型号有JK0.75D、JK1.25D、JK1.60D、JK2.0D四种，额定拉力7.5~20KN，钢丝绳速度28~46m/min。按GB/T 10055-1996施工升降机安全规则和JGJ 88-92提升机安全技术规范设计制造。

本文从规格说明、技术参数到选型建议，把JK-D一字型卷扬机说清楚。

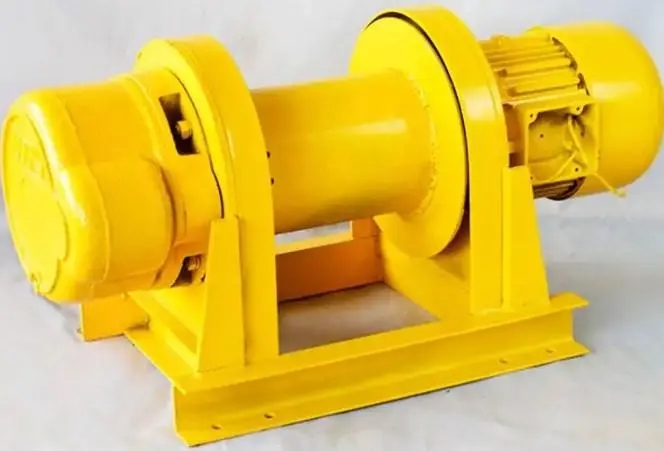

产品图片

二、规格说明

JK-D型一字型卷扬机分4个型号，以下是基本规格：

• 产品名称：JK-D型一字型卷扬机
• 别名：一字型铰车、行星卷扬机
• 型号系列：JK0.75D / JK1.25D / JK1.60D / JK2.0D
• 额定拉力：7.5KN（JK0.75D）~ 20KN（JK2.0D）
• 钢丝绳速度：28~46 m/min
• 传动方式：少齿差行星齿轮传动
• 结构形式：一字型（电机与卷筒同轴）
• 整机重量：165~510kg
• 动力形式：三相交流380V-50Hz
• 产地：河南新乡
• 生产周期：10~20天（部分现货）
• 售后：一年保修

三、技术参数

JK-D系列技术参数如下，符合GB/T 10055-1996和JGJ 88-92标准。注意JK0.75D和JK1.25D的额定拉力为双绳许用拉力（双绳使用时单根绳拉力减半）：

JK-D一字型卷扬机技术参数表

四、紧凑型更新换代——为什么选一字型

JK-D一字型卷扬机不是传统的平行轴结构，它的设计理念是用更小的体积干同样的活。以下三个场景最能体现一字型的优势：

▎老旧卷扬机替换升级
工地上用了十几年的老式卷扬机，电机偏在一侧、体积大、噪音响、齿轮箱漏油——想换新的但安装位置就那么点大。JK-D一字型长度只有传统卷扬机的一半，原有的安装基础不用大改就能装上去。行星齿轮传动是封闭式的，不漏油，噪音比开式齿轮低10~15分贝。我们做过一个工地替换项目——原来一台老式卷扬机占了两平方米的位置，换成JK1.25D一字型后占地面积省了一半，多出来的位置正好放控制柜。

▎空间受限的施工场所
桥梁检测、隧道施工、室内装修这些场景，设备进场通道窄、安装位置小，大块头的传统卷扬机进不去。JK0.75D整机才165kg，两个人抬着就能穿过标准门洞，到了位置往地上一放、接上电就能干活。钢丝绳速度30m/min，中小型工地的物料提升效率不比大机器差。

▎中小型建筑与安装公司
年活儿不固定、今天这个工地明天那个工地——设备要频繁转场。JK-D全系列重量165~510kg，最小的JK0.75D用小面包车就能拉，到了工地两个人从车上搬下来就能干活。相比动不动一两吨的传统卷扬机，转场成本低很多。按JGJ 88-92标准，提升机的安全要求对自重较轻的设备更友好——基础要求低、安装快。

五、为什么选克鲁德重工

一字型卷扬机看着结构简单，但行星齿轮传动的制造精度直接决定噪音和使用寿命：

• 行星齿轮精度：少齿差行星传动的关键在齿轮啮合间隙——间隙大了噪音大、磨损快；间隙小了发热卡死。我们用的齿轮磨齿加工精度达GB/T 10095标准7级，出厂前逐台做空载跑合测试，运转平稳了才喷漆发货。
• 紧凑但维护方便：一字型结构虽然紧凑，但关键的加油口、排油口、制动器调整螺栓都在外侧，不用拆罩壳就能做日常维护。行星减速箱的润滑油半年换一次就够了。
• 现货发得快：JK0.75D~JK2.0D四个型号都有现货或半成品库存，确认后7~15天发货。量大可以OEM贴牌。

JK0.75D约3000~5000元，JK1.25D约5000~8000元，JK2.0D约8000~15000元（含电机和控制箱）。把工况（提升重量/速度要求/安装位置尺寸）发过来，我们确认型号和报价，确认前不收费。

六、常见问题

问：一字型卷扬机跟传统卷扬机比，最大的优势是什么？
答：最大的优势是体积。一字型结构让电机和卷筒在同一条轴线上，整机长度只有传统平行轴卷扬机的一半左右。比如JK2.0D的拉力是20KN（约2吨），整机才1400×470×548mm、510kg——同拉力的传统JK2卷扬机是945×996×570mm、550kg，长度短了将近一半。行星齿轮传动比开式齿轮噪音低、不漏油。按GB/T 10055标准，一字型结构同样满足施工升降机的安全要求。

问：JK0.75D和JK1.25D的「双绳许用拉力」怎么计算单绳拉力？是什么意思？
答：这两个型号的额定拉力标的是双绳使用时两根绳的总拉力。比如JK0.75D额定拉力7.5KN，如果你用双绳绕法（钢丝绳在吊钩上绕一下变成两股），实际每股绳的拉力是3.75KN。单绳使用时直接按7.5KN算就行。双绳的好处是钢丝绳直径可以选小一号（JK0.75D配Φ9.3绳），卷筒更紧凑。注意双绳使用时两根绳的张力要尽量均匀，建议配均衡滑轮。

问：JK-D可以用在原有位置替换普通JK吗？「D」代表什么？
答：D代表「一字型/Direct drive同轴结构」。普通JK是电机通过减速机平行轴传动，电机和卷筒是平行排列的，体积大。JK-D是电机通过少齿差行星减速器直接驱动卷筒，电机和卷筒在一条轴线上。一字型结构更紧凑，可以用在同样位置直接替换。除了结构不同，速度也不一样——同拉力下JK-D比普通JK快一些（JK1.25D速度46m/min vs JK1的22m/min）。按JGJ 88-92标准，两种结构都符合提升机安全技术规范要求，选型看安装空间和使用习惯。
