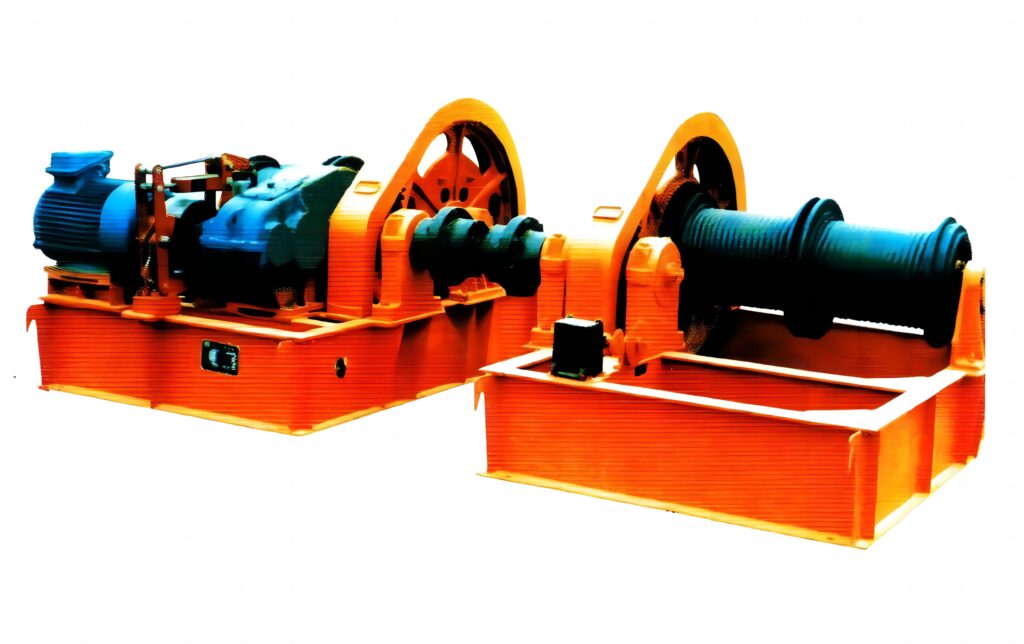

QP型双吊点闸门卷扬机QP型卷扬式双吊点启闭机
产品介绍
QP系列卷扬式双吊点启闭机是一种用于水利水电工程中平面闸门启闭的水工机械设备。主要型号涵盖QP2×50、QP2×80、QP2×100、QP2×125、QP2×160、QP2×250、QP2×400、QP2×630、QP2×800、QP2×1000、QP2×1250、QP2×1600等，采用双吊点同步卷扬结构，确保闸门两侧同步受力、启闭平稳可靠。
QP系列双吊点启闭机可对平面滑动闸门、平面定轮闸门及水泥闸门进行启闭操作。在机架桥高度足够且绳偏角不大的情况下，可代替弧形门卷扬机和液压启闭机启闭弧形闸门，减少设备投资。配备手动/电动两用操作机构，电动正常使用，停电或故障时可切换手动操作。适用于水利水电、防洪排涝、水闸泵站等工程领域。
产品图片
产品特点
双吊点同步驱动，启闭平稳：双吊点设计使闸门两侧同步受力，启闭过程平稳不偏斜。同步轴连接两侧卷扬机构，保证双吊点升降一致性。
适用范围广：可启闭平面滑动闸门、平面定轮闸门、水泥闸门，在条件允许时可代替弧形门卷扬机和液压启闭机启闭弧形闸门，减少设备投资。
手电两用，安全可靠：手动/电动两用操作机构，电动正常使用，停电或故障时手动操作。制动器断电自动制动，确保闸门可靠停止。
型号规格齐全：从QP2×50（约100KN）到QP2×1600（约3200KN）多种规格，满足不同规模水利工程需求。
产品说明
- 产品名称：QP系列卷扬式双吊点启闭机
- 别名别称：闸门起吊机闸门吊
- 型号规格：QP系列型
- 所属类别：水工机械
- 产品产地：河南新乡长垣
- 厂家品牌：鸿起
- 非标定制：承接非标制造
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：15~30天
- 供货范围：全国
- 送达方式：自提或代办托运
- 是否安装：安装另计
- 售后方式：一年保修
工作原理
QP系列卷扬式双吊点启闭机采用卷扬机+钢丝绳+双吊点的结构原理。电机驱动减速机带动卷筒旋转，卷筒上缠绕的钢丝绳通过滑轮组连接闸门吊点，实现闸门的升降运动。双吊点之间通过同步轴连接，确保两侧钢丝绳同步收放，闸门平稳升降不偏斜。
启门时电机正转卷扬钢丝绳提升闸门；闭门时电机反转松闸，闸门在自重作用下下降关闭。制动器可在任意位置保持闸门停止。手动操作机构通过手摇柄或手轮驱动减速机输入轴，在无电源时实现手动操作。
结构组成
由以下核心结构组成：
机架与底座：焊接结构机架，承载全部传动部件和启闭力。地脚螺栓固定于闸墩或机架桥。
卷扬机构：双卷筒各连接一个吊点，卷筒上缠绕钢丝绳。卷筒直径和容绳量根据启闭力设计。
减速传动系统：电机→减速机→同步轴→双卷筒，减速机减速增扭。同步轴确保双卷筒转速一致。
制动器：块式制动器或液压推杆制动器，断电自动制动，确保闸门在任意位置可靠停止。
电气控制系统：380V三相电源，配控制柜实现启闭操作、限位保护和过载保护。可选手动/电动切换和远程控制。
结构示意图

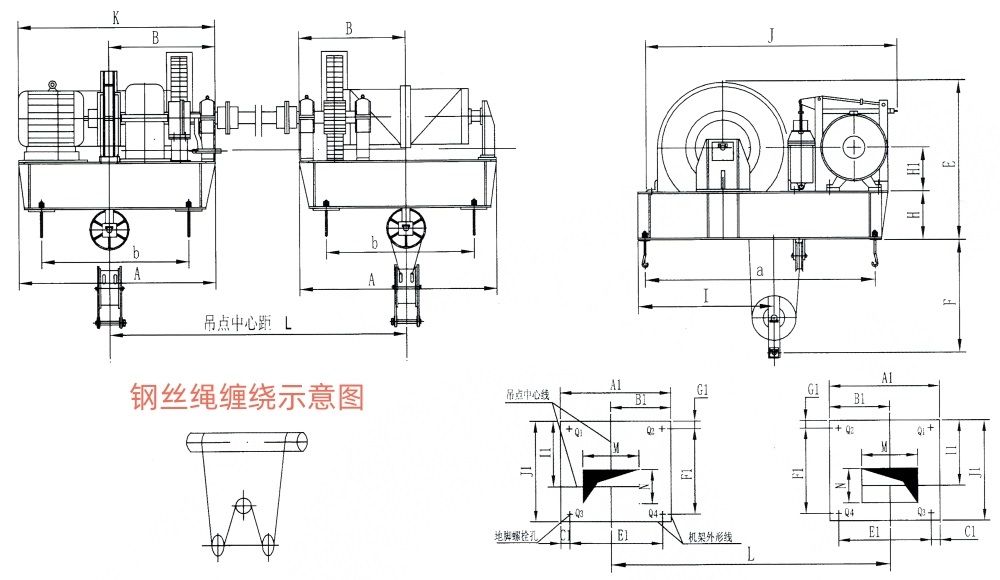

QP2×50KN-QP2×250KN卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | B | E | F | H | H1 | I | J | K | a | b |
| QP 2×50 | 1040 | 550 | 805 | 925 | 200 | 170 | 740 | 1543 | 1416 | 1196 | 790 |
| QP 2×80 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QP 2×100 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QP 2×125 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QP 2×160 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QP 2×250 | 1520 | 800.5 | 1200 | 1300 | 390 | 265 | 1050 | 1960 | 1752 | 1730 | 1240 |
QP2×50KN-QP2×250KN卷扬式双吊点启闭机主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | L 吊点距(m) | 螺栓位置承重(吨) | 地脚螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | |||||||||||||
| QP 2×50 | 1040 | 550 | 125 | 790 | 1196 | 30 | 740 | 1256 | 750 | 550 | 1.8-6.5 | 1.73 | 1.62 | 1.99 | 1.81 | 4-M20x400 |
| QP 2×80 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.68 | 2.42 | 3.0 | 2.7 | 4-M20x400 |
| QP 2×100 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.83 | 2.51 | 3.24 | 2.86 | 4-M20x400 |
| QP 2×125 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 1.8-6.5 | 3.17 | 2.77 | 4.31 | 3.76 | 4-M24x500 |
| QP 2×160 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 2.1-7.5 | 4.28 | 3.88 | 5.92 | 5.33 | 4-M24x500 |
| QP 2×250 | 1520 | 800.5 | 140 | 1240 | 1730 | 35 | 1050 | 1800 | 900 | 700 | 2.5-8 | 6.53 | 6.0 | 9.22 | 8.4 | 4-M24x500 |
QP2×50KN-QP2×250KN卷扬式双吊点启闭机技术规格参数表
| 启闭机型号 | 启门力(KN) | 启门高度(m) | 启门速度(m/min) | 卷筒直径(mm) | 钢丝绳-特-光-右交 | 电动机 | 减速器 | 制动器 | 动滑轮倍率 | 开式齿轮速比 | 重量(t) | ||||
| 启门高度H1(m) | 启门高度H2(m) | 型号 | 功率(Kw) | 型号 | 速比 | 型号 | 力矩(N.m) | ||||||||
| QP 2×50 | 100 | 8 | 13 | 1.37 | 300 | 6W(19)-11-170 | YZ132M2-6 | 3.7 | ZQ25-40 II | 40.17 | YWZ-200/25 | 200 | 2 | 7.79 | 1.9 |
| QP 2×80 | 160 | 8 | 13 | 2.15 | 300 | 6W(19)-13.5-170 | YZ160M2-6 | 7.5 | ZQ35-40 II | 40.17 | YWZ-200/25 | 200 | 2 | 5.17 | 2.18 |
| QP 2×100 | 200 | 8 | 13 | 2.25 | 300 | 6W(19)-14.5-170 | YZ160M2-6 | 7.5 | ZHQ-350-2-II | 38.37 | YWZ-200/25 | 200 | 2 | 5.17 | 2.25 |
| QP 2×125 | 250 | 8 | 13 | 2.41 | 400 | 6W(19)-17.5-170 | YZ160L-6 | 11 | ZQ40-50 II | 48.57 | YWZ-300/25 | 320 | 2 | 5.11 | 3.4 |
| QP 2×160 | 320 | 8 | 13 | 2.32 | 400 | 6W(19)-20-170 | YZ160L-6 | 11 | ZHQ40-400-1-II | 50.49 | YWZ-300/25 | 320 | 2 | 5.11 | 3.5 |
| QP 2×250 | 500 | 8 | 13 | 2.13 | 500 | 6W(19)-24-170 | YZ200L-8 | 15 | Z2-42.5 | 50.94 | YWZ-300/25 | 630 | 2 | 5.12 | 4.6 |
结构示意图

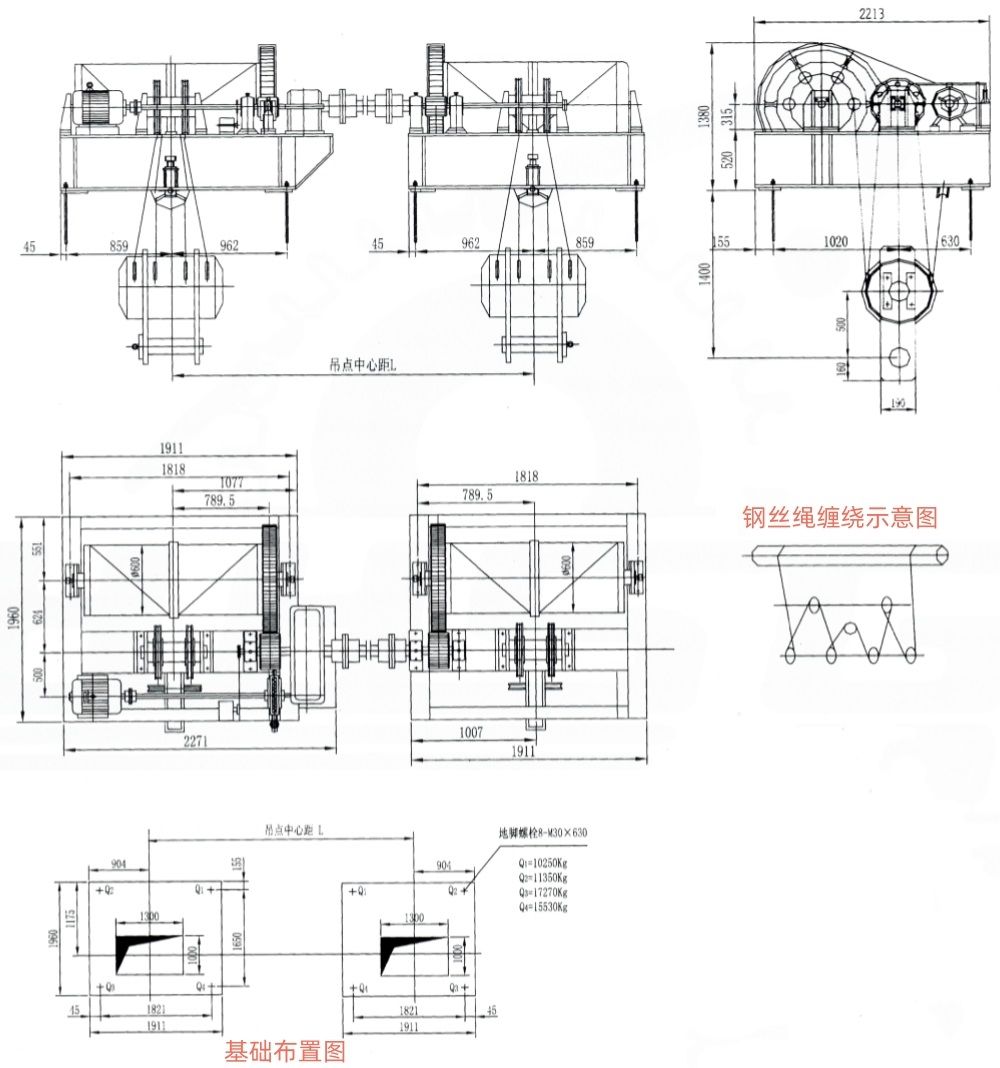

QP2×400KN卷扬式双吊点启闭机技术参数表
| 项目 | 参数 | |
| 启闭机型号 | QPQ2×400KN | |
| 额定启门力 | 800KN | |
| 起升速度 | 1.38m/min | |
| 最大扬程 | 9m(13m) | |
| 吊点中心距(m) | 3.1-10 | |
| 卷筒直径 | Φ600mm | |
| 钢丝绳型号 | 6W(19)-24-170 | |
| 动滑轮倍率 | 4 | |
| 电动机型号 | YZ225M-6 | |
| 电动机功率 | 22KW | |
| 减速器型号 | Z2-50 | |
| 减速器速比 | 50.94 | |
| 制动器型号 | YWZ-300/45 | |
| 制动力矩 | 630 N.m | |
结构示意图

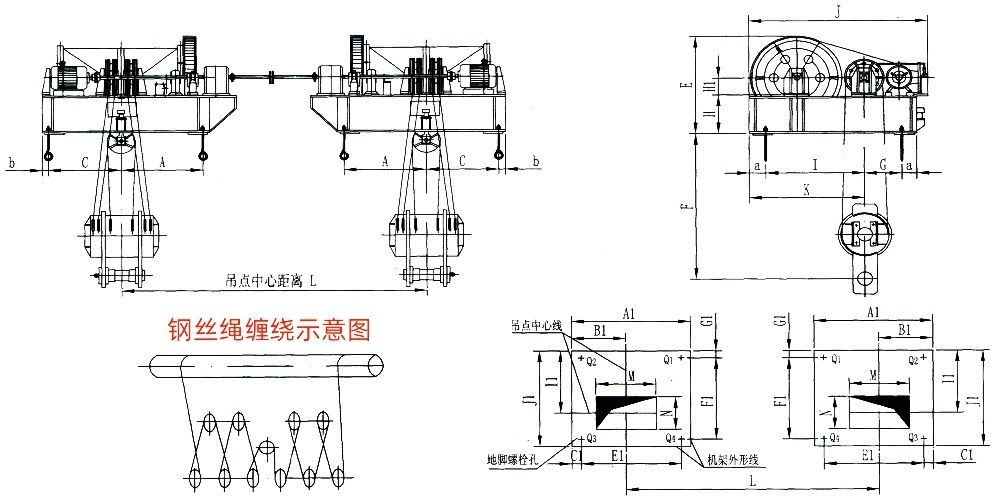

QP2×630KN-QP2×1250KN卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | C | I | G | K | H | H1 | E | F | J | L吊点中心距(m) | a | b |
| QP 2×630 | 1318 | 1210 | 1272.5 | 627.5 | 1430 | 620 | 315 | 1627 | 2200 | 2469 | 4.1-8 | 157.5 | 50 |
| QP 2×800 | 1279.5 | 1140.5 | 1360 | 595 | 1550 | 620 | 315 | 1677 | 2400 | 2589 | 4.1-10 | 190 | 60 |
| QP 2×1000 | 1457 | 1318 | 1395 | 615 | 1585 | 820 | 315 | 1875 | 2600 | 2623 | 4.4-12.5 | 190 | 60 |
| QP 2×1250 | 1591 | 1464 | 1595 | 625 | 1785 | 820 | 315 | 1965 | 2800 | 2824 | 4.4-12.5 | 190 | 50 |
QP2×630KN-QP2×1250KN卷扬式双吊点启闭机基础布置主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | 螺栓位置承重(吨) | 地脚螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | ||||||||||||
| QP 2×630 | 2628 | 1260 | 50 | 2528 | 1900 | 157.5 | 1430 | 2215 | 2000 | 1000 | 12.9 | 13.8 | 24.9 | 23.1 | 8-M30x630 |
| QP 2×800 | 2540 | 1200.5 | 60 | 2420 | 1955 | 190 | 1550 | 2335 | 1700 | 1000 | 15.43 | 17.23 | 33.32 | 27.7 | 8-M36x630 |
| QP 2×1000 | 2895 | 1378 | 60 | 2775 | 2010 | 190 | 1585 | 2390 | 2000 | 1200 | 19.58 | 21.38 | 41.37 | 37.57 | 8-M36x630 |
| QP 2×1250 | 3155 | 1514 | 50 | 3055 | 2220 | 190 | 1785 | 2600 | 2300 | 1100 | 23.15 | 24.73 | 52.92 | 48.85 | 8-M36x630 |
QP2×630KN-QP2×1250KN卷扬式双吊点启闭机技术规格参数表
| 启闭机型号 | 启门力(KN) | 启门高度(m) | 启门速度(m/min) | 卷筒直径(mm) | 钢丝绳-特-光-右交 | 电动机 | 减速器 | 制动器 | 动滑轮倍率 | 开式齿轮速比 | 重量(t) | ||||
| H1(m) | H2(m) | 型号 | 功率(Kw) | 型号 | 速比 | 型号 | 力矩(Nm) | ||||||||
| QP 2×630 | 1260 | 10 | 16 | 1.23 | 600 | 6W(19)-24-170 | YZ200L-8 | 2×15 | ZQ50-31.5 | 31.5 | YWZ-300/45 | 2×630 | 6 | 5.75 | 13 |
| QP 2×800 | 1600 | 10 | 16 | 1.5 | 800 | 6W(19)-25.5-170 | YZ225M-8 | 2×22 | Z2-50 | 50.94 | YWZ-300/45 | 2×630 | 6 | 3.9 | 16.5 |
| QP 2×1000 | 2000 | 10 | 16 | 1.43 | 800 | 6W(19)-30-170 | YZ225M-8 | 2×22 | Z2-50 | 41.34 | YWZ-300/45 | 2×630 | 6 | 5.06 | 20.6 |
| QP 2×1250 | 2500 | 10 | 16 | 1.23 | 800 | 6W(19)-32.5-170 | YZ225M-8 | 2×22 | Z2-50 | 50.94 | YWZ-300/45 | 2×630 | 6 | 5.375 | 26.5 |
结构示意图

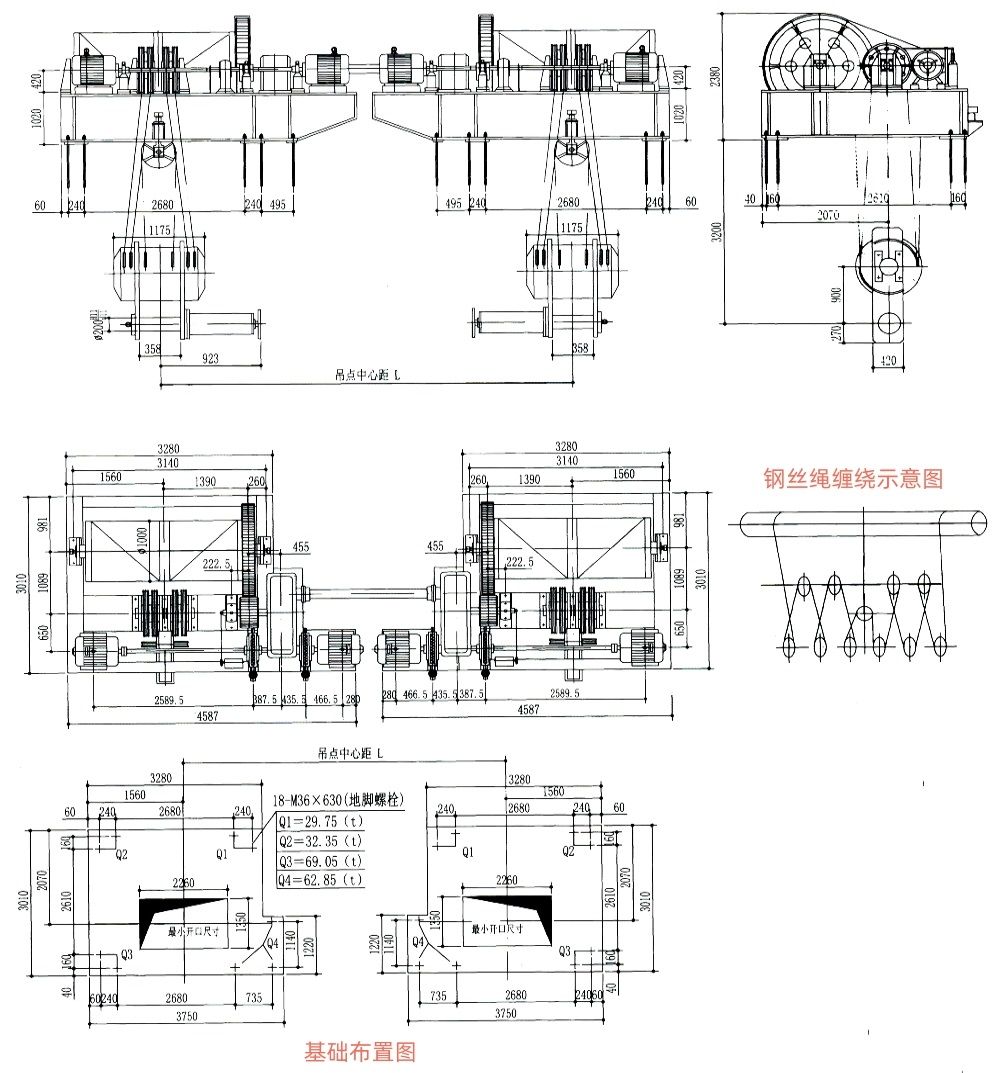

QP2×1600KN卷扬式双吊点启闭机技术参数表
| 项目 | 参数 |
| 启闭机型号 | QP-2×1600KN |
| 启门力 | 2×1600KN |
| 起升速度 | 1.57m/min |
| 扬程 | 11m |
| 吊点中心距L | 6.5m-13.5m |
| 卷筒直径 | Φ1000mm |
| 钢丝绳型号 | 6W(19)-38-170-特-光-右交 |
| 动滑轮倍率 | 6 |
| 开式齿轮 | m=22 i=81/18=4.5 |
| 电动机 | YZ225M-8 26KW 701 rpm |
| 减速器 | Z2-65-V VI i=50.94 |
| 制动器 | YWZ-300/45 4×630 N.m |
| 重量 | 35.8t |
厂家服务
河南克鲁德重工有限公司提供QP系列卷扬式双吊点启闭机的制造、安装和售后全流程服务，同时提供卷扬式单吊点启闭机、QT型台车式启闭机、耙斗清污机、手电一体移动式卷扬式门式启闭机和坝顶门机、清污机、拦污排、拦污栅、清污船、挖泥船、闸门等水利水工机械设备的国标非标设计制造和安装调试维修保养。
质量检测：出厂前进行1.25倍额定载荷静载试验，双吊点同步性测试，制动器可靠性测试。
售后保障：整机保修12个月，电机和减速机保修24个月。48小时内响应售后需求。
获取报价
需要QP双吊点启闭机报价？
提供启闭力需求、闸门尺寸和安装现场条件等信息，我们将在2小时内为您定制方案。
咨询热线：13903802779
常见问题
问：QP系列启闭机的主要用途是什么？
QP系列卷扬式双吊点启闭机主要用于水利水电工程中平面闸门的启闭操作，可启闭平面滑动闸门、平面定轮闸门及水泥闸门。在条件允许时可代替弧形门卷扬机和液压启闭机启闭弧形闸门。
问：QP和QPK系列启闭机有什么区别？
QP为常规卷扬式启闭机，不带调速器，适用于正常工况下的闸门启闭。QPK在QP基础上增加调速器，可实现紧急快速关闸，适用于需要事故关闸的水利工程。同规格下两者外形安装尺寸相同。
问：双吊点启闭机和单吊点有什么区别？
双吊点通过同步轴连接两侧卷扬机构，两个吊点同时作用于闸门两侧，确保闸门升降时不偏斜、不卡阻，适用于宽度较大的平面闸门。单吊点适用于小型窄闸门。
问：启闭机需要定期维护吗？主要维护项目有哪些？
需要。主要维护项目：①每月检查钢丝绳磨损和润滑情况；②每季度检查制动器间隙和制动力矩；③每半年检查减速机润滑油位和质量；④每年进行1.1倍额定载荷的过载试验；⑤检查地脚螺栓和机架焊缝有无松动或开裂。
问：QP启闭机可以非标定制吗？
可以。QP系列启闭机可根据工程需求进行非标定制，包括启闭力调节、扬程更改、吊点中心距调整、特殊防腐要求等。非标定制需提供闸门重量、尺寸和现场安装条件等参数。
