PAJ高矮型固定平衡吊PAJ型立柱平衡吊
产品介绍
PAJ型立柱平衡吊（PAJ高矮型固定平衡吊）是一种轻型的物料吊运设备，采用螺旋升降机构来升降重物，代替人力劳动减轻劳动强度。PAJ型平衡吊广泛适用于车间机床的上、下物料和工序间、生产线的工件吊运、零部件装配等场合的短距离、密集性、高频率吊运作业，具有结构紧凑、占地小、操作灵活的特点。
产品规格
- 产品名称：PAJ高矮型固定平衡吊 / PAJ型立柱平衡吊
- 产品型号：PAJ225B~PAJ625B（4种规格）
- 额定起重量：200~600kg
- 升降机构：螺旋升降机构（丝杆传动）
- 升降速度：6.1~7 m/min（单速）
- 回转角度：340°
- 所属类别：螺旋平衡吊 / 立柱平衡吊
- 产品产地：河南新乡长垣
- 动力形式：电动升降 + 手动推拉水平/回转
- 供货范围：全国
- 送达方式：自提或代办托运
- 售后方式：一年保修
产品特点
螺旋升降机构：采用丝杆传动代替四连杆，结构更加紧凑可靠，维护简便，特别适合空间受限的工位。
平衡重力·操作省力：以”平衡重力”原理使物料在三维空间悬浮，操作者只需轻力推拉即可移动200~600kg重物。
紧凑占地小：相比四连杆平衡吊，螺旋机构减少活动部件数量，整机更紧凑，安装条件更低。
断气自锁保护：主供气源断气时自锁装置工作，平衡吊不会突然坠落，安全可靠。
夹具集控手柄：所有控制按钮集中在手柄上，手柄与夹具连为一体，移动手柄工件物料即可随动。
多形式可选：矮型/高型/移动式三种结构形式，满足不同工位布置需求。
工作原理
PAJ型平衡吊与PJ/PJSZ系列不同，核心区别在于采用螺旋升降机构（丝杆传动）替代四连杆机构。其工作原理为：电机驱动减速机带动丝杆旋转，丝杆螺母将旋转运动转化为吊具的垂直升降运动，实现重物的提升和下降；同时操作人员通过手动推拉吊物，在水平面内实现前后移动（水平行程）和绕立柱回转（340°）。平衡系统使物料在额定行程内处于三维空间悬浮状态，操作者只需引导手柄，物料即可随动到位。
三大结构形式
PAJ矮型（标准立柱）：本页主要介绍的机型，立柱高度适中，适合标准厂房高度，型号PAJ225B~PAJ625B（200~600kg）。
PDJ高型（加高立柱）：在PAJ基础上加高立柱，适合净空较高的厂房，扩展了垂直作业范围。
移动式电动平衡吊：底部加装移动脚轮/轨道，可在不同工位间转移使用，一机多用提高设备利用率。
产品结构
PAJ型平衡吊由以下核心部分组成：
立柱：固定于地面，支撑整个平衡吊系统。
螺旋升降机构：电机+减速机+丝杆螺母传动，实现平稳升降。
臂架：水平悬臂结构，承载吊物并实现水平推拉。
吊具：挂钩或专用夹具，通过手柄联动控制。
电气控制系统：按钮开关控制电机升降，带断气自锁保护。

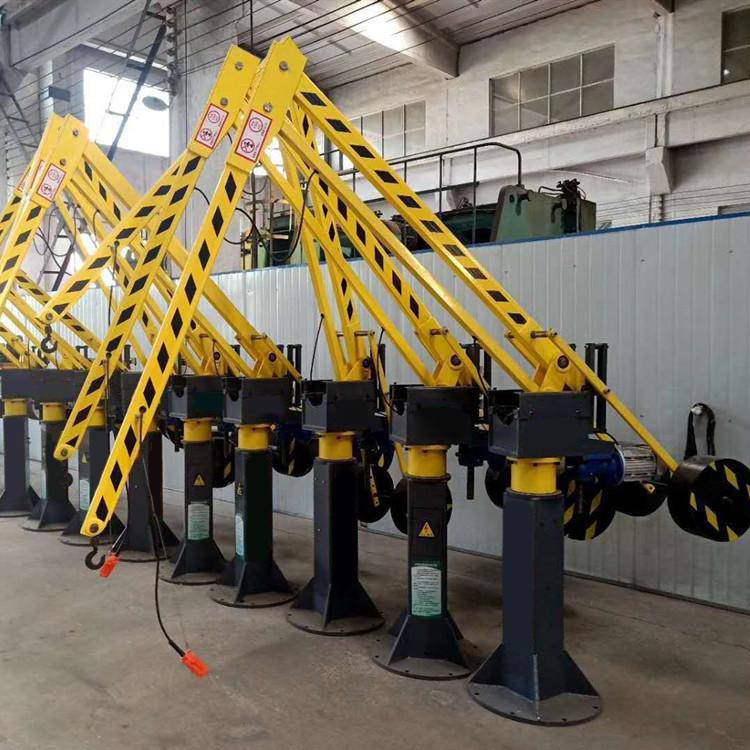

产品图片
技术参数
| 技术参数 | PAJ225B | PAJ325B | PAJ525B | PAJ625B |
|---|---|---|---|---|
| 额定起重量(kg) | 200 | 300 | 500 | 600 |
| 最大提升高度(mm) | 1900 | 1900 | 2000 | 2000 |
| 水平行程(mm) | 1850 | 1850 | 1840 | 1840 |
| 回转角度(°) | 340 | |||
| 升降速度(m/min) | 7 | 7 | 6.1 | 6.1 |
| R2—最大工作半径(mm) | 2500 | |||
| R1—最小工作半径(mm) | 650 | 660 | ||
| h1—臂架下沿高度(mm) | 400 | 500 | ||
| h2—臂架上沿高度(mm) | 1500 | |||
| Hmax—最大高度(mm) | 2850 | |||
| r—立柱中心距(mm) | 880 | 900 | ||

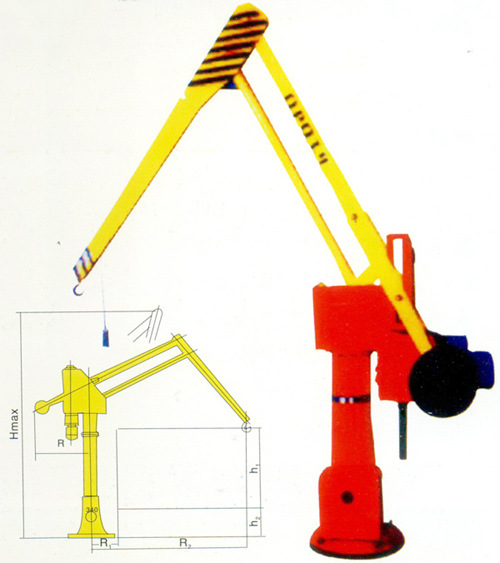

上表为PAJ型立柱平衡吊PAJ225B~PAJ625B全系列技术参数（含外形尺寸）。R2为最大工作半径，R1为最小工作半径，Hmax为最大总高度。如需高清图纸请联系客服。
适用场景
PAJ型平衡吊适用范围广泛：
机床上下料：车床、铣床、钻床等设备的工件装夹和卸料。
流水线装配：工序间的零部件装配和运输，短距离高频次吊运。
仓储物流：车站、码头、仓库等场合的密集性吊运作业。
铸造热处理：零部件的搬运和下料工序。
多品种生产：中、小批多品种生产场合的上、下料及流水作业专机联线。
选型指南
PAJ225B（200kg）：适合轻型零部件的机床上下料，螺旋升降结构紧凑占地小，参考价4000~7000元。
PAJ325B（300kg）：适合中等重量工件的工序转运，操作灵活，参考价5000~9000元。
PAJ525B（500kg）：适合较重的装配工位，臂架加固设计，参考价8000~13000元。
PAJ625B（600kg）：PAJ系列最大规格，适合重型工件吊运，立柱加粗加强，参考价10000~16000元。
PAJ与PJ/PJSZ的区别
PAJ型平衡吊与PJ/PJSZ系列的核心区别在于升降机构：
1、机构类型：PAJ采用螺旋升降机构（丝杆传动），PJ/PJSZ采用四连杆机构。螺旋机构更紧凑，四连杆随遇平衡更灵活。
2、回转角度：PAJ为340°回转，PJ/PJSZ为360°全回转。
3、速度选项：PAJ为单速（6.1~7m/min），PJSZ为双速10:1带微调。
4、结构形式：PAJ有矮型/高型/移动式三种可选，PJ/PJSZ以固定立柱式为主。
5、容量范围：PAJ 200~600kg，PJ 100~800kg，PJSZ 100~1000kg。
总结：工位空间紧凑、需要高频率吊运选PAJ；需要mm级精确定位选PJ或PJSZ。
使用说明
操作前检查：检查螺旋升降机构丝杆是否润滑良好、电机及按钮是否正常、自锁装置是否可靠。
启动运行：按钮控制吊物升降，手动推拉吊物或挂具实现水平移动和回转。
夹具操作：所有控制集中在手柄上，手柄通过夹具与工件联为一体，移动手柄即可操控。
吊运作业：物料在额定行程内处于三维空间悬浮状态，操作轻松省力。不得超载使用。
断气保护：如气源断气，自锁装置自动工作防止坠落，无需担心断电安全事故。
停机维护：定期检查螺旋丝杆和螺母磨损、电机减速机润滑、自锁装置功能、电气线路绝缘。
为什么选克鲁德重工
螺旋机构·更紧凑：PAJ型采用螺旋升降机构，相比四连杆平衡吊更紧凑，对工位空间要求更低，容易布置。
三形式可选：矮型/高型/移动式三种结构形式，固定式稳定可靠，移动式灵活便捷，适配多种工位场景。
一条龙服务：从方案设计到售后维护，全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供PAJ型立柱平衡吊全生命周期服务。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：PAJ型平衡吊和PJ型平衡吊有什么区别？
答：核心区别在升降机构。PAJ采用螺旋升降机构（丝杆传动），结构紧凑占地小，回转340°；PJ采用四连杆机构，随遇平衡更灵活，回转360°。PAJ特别适合空间紧凑的工位，PJ适合需要随遇平衡和mm级精确定位的场景。
问：PAJ平衡吊高型、矮型和移动式怎么选？
答：矮型（标准型）适合多数标准厂房，性价比最高；高型（PDJ系列）适合净空较高的厂房，可适应更大垂直作业范围；移动式底部带脚轮或轨道，适合需要在多个工位间轮流使用的场景，一机多用。
问：PAJ型平衡吊执行哪些制造标准？
答：设计制造执行JB/T 7330《平衡吊》行业标准，螺旋升降机构按GB/T 3811《起重机设计规范》中相关条款设计，安全装置符合TSG Q7014要求，断气自锁保护装置通过安全测试。
问：PAJ型平衡吊价格多少？
答：PAJ225B（200kg）约4000~7000元，PAJ325B（300kg）约5000~9000元，PAJ525B（500kg）约8000~13000元，PAJ625B（600kg）约10000~16000元。价格含螺旋升降机构及电气控制系统。
