BZD型旋臂起重机BZD型悬臂起重机
产品介绍
BZD型内滑环旋臂起重机（BZD型旋臂起重机 / BZD型悬臂起重机）型号BZD0.25~BZD5，起重量0.25~5吨。该机采用内滑环式供电设计，与普通外接电缆式悬臂吊不同，电源通过内部滑环传输，旋臂可连续360°任意角度回转而无需担心电缆缠绕，是平衡吊的升级替代方案——比平衡吊起重量更大、工作半径更长。
产品规格
- 产品名称：BZD型内滑环式旋臂起重机
- 别名别称：BZD型悬臂吊 / 内滑环旋臂吊
- 产品型号：BZD型（内滑环式）
- 额定起重量：0.25t / 0.5t / 1t / 2t / 3t / 5t
- 所属类别：定柱式内滑环
- 产品产地：河南新乡长垣
- 动力形式：三相交流380V 50Hz
- 供货方式：定制生产，周期10~15天
- 供货范围：全国
- 送达方式：自提或代办托运
- 安装方式：安装另计
- 售后方式：一年保修
- 非标定制：承接非标制造
产品特点
内滑环连续供电：区别于普通外接电缆式悬臂吊，BZD内滑环式通过内部滑环传输电源，旋臂可连续任意角度回转，无电缆缠绕和扭断风险。
比平衡吊更强：相比平衡吊（≤500kg），BZD内滑环式起重量更大（0.25~5t）、工作半径更长（4~6m），是车间工位吊运的升级方案。
双速升降：常速/慢速可选（8/2、4/1m/min等），慢速档适配精密装配。
任意角度回转：回转角度”任意”，不受限位开关限制，可360°连续回转。
结构简单可靠：定柱式结构，维护方便，使用寿命长。
非标设计：起重量、回转半径、起升高度可按工位定制。
工作原理
BZD型内滑环式旋臂起重机的工作原理：立柱固定于混凝土基础，旋臂通过回转支承与立柱连接。与普通悬臂吊的关键区别在于供电方式——电源通过内滑环（集电环）从立柱内部传输到旋臂，即使旋臂连续360°旋转，电缆也不会缠绕。电动葫芦安装在旋臂轨道上沿旋臂行走，起升时垂直吊起重物，旋臂回转水平转运至目标位置。
产品结构
BZD型内滑环式旋臂起重机由以下核心部分组成：
立柱：固定于混凝土基础，整机承载核心。
内滑环装置（集电环）：安装于立柱与旋臂连接处，实现电源从固定端到旋转端的连续传输。
旋臂：通过回转支承与立柱连接，可任意角度回转。
回转机构：电动或手动回转驱动。
起升机构：CD1型钢丝绳电动葫芦，双速可选。
电气控制系统：含起升、回转、行走控制。
安全装置：起升限位器、紧急停止按钮。

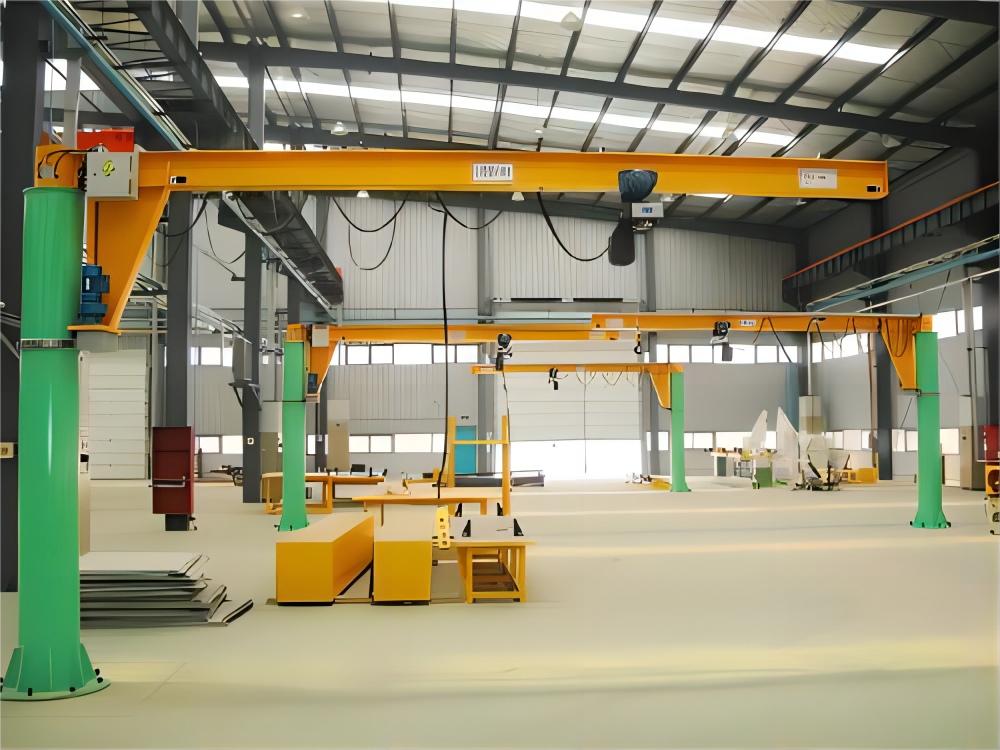

产品图片
技术参数
| 型号 | 额定起重量 (kg) | 常速/慢速 升降速度(m) | 回转角 | L (mm) | R2 (mm) | R1 (mm) | H (mm) | h (mm) |
| BZD0.25-5 | 250 | 8/2 | 任意 | 4180 | 4000 | 1000 | 3910 | 3000 |
| BZD0.5-5 | 500 | 4/1 | 任意 | 4160 | 4000 | 1000 | 4070 | 3000 |
| BZD1-5 | 1000 | 8/2 | 任意 | 4160 | 4000 | 1000 | 4140 | 3000 |
| BZD2-3 | 2000 | 4/1 | 任意 | 3460 | 3300 | 1000 | 4140 | 3000 |
| BZD2-5 | 2000 | 4/1 | 任意 | 5230 | 5000 | 1300 | 4270 | 3000 |
| BZD3-5 | 3000 | 8 | 任意 | 4260 | 4000 | 1600 | 5550 | 4000 |
| BZD5-4 | 5000 | 8 | 任意 | 4175 | 4000 | 1900 | 4740 | 3000 |
| BZD5-6 | 5000 | 8 | 任意 | 6175 | 6175 | 1900 | 5780 | 4000 |
注：BZD型内滑环式为8个型号配置，回转角度”任意”即通过内滑环实现360°连续回转，无角度限制。升降速度分常速/慢速两档，可按工况选配。
适用场景
BZD型内滑环式旋臂起重机适用范围：
工矿车间：生产线物料吊运。
装配线：工件装配就位。
机床上下料：多台设备间物料转运。
仓库码头：货物装卸。
替代平衡吊：需要更大起重量和更长工作半径时，是平衡吊的理想升级替代。
选型指南
BZD0.25~BZD0.5（0.25~0.5吨）：回转半径4~5m，升降速度8/2或4/1m/min，适合轻型工位吊运，参考价10000~20000元。
BZD1~BZD3（1~3吨）：回转半径3.3~5m，内滑环连续回转无角度限制，适合中等重量工件多角度吊运，参考价20000~50000元。
BZD5（5吨）：回转半径4~6m（BZD5-4/BZD5-6两种配置），8m/min升降速度，适合重型工件吊运，参考价45000~80000元。
使用说明
操作前检查：检查电动葫芦钢丝绳、内滑环装置、限位器。
启动运行：接通电源，控制起升、旋臂回转。
吊运作业：内滑环支持连续回转，起吊时保持重物稳定，不得超载。
停机维护：定期检查内滑环碳刷磨损和接触情况、回转支承润滑。
为什么选克鲁德重工
内滑环独家技术：BZD内滑环式通过内部集电环供电，旋臂可连续任意角度回转，彻底解决普通悬臂吊电缆缠绕问题，提升操作效率和设备寿命。
平衡吊升级首选：比平衡吊起重量更大（0.25~5t）、工作半径更长（4~6m），是车间从轻型到中型吊运的升级方案。
一条龙服务：从方案设计到售后维护，全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供BZD型内滑环式旋臂起重机全生命周期服务。更多型号请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：内滑环式悬臂吊和普通BZD悬臂吊有什么区别？
答：内滑环式通过内部集电环传输电源，旋臂可连续任意角度回转，无电缆缠绕风险；普通BZD采用外接电缆，回转角度受限（通常≤360°）。内滑环式更适合需要频繁多圈回转的工位，如装配线环形工位和多工位转运。
问：BZD型内滑环式旋臂吊执行哪些标准？
答：执行GB/T 3811《起重机设计规范》和JB/T 8906《旋臂起重机》标准，内滑环装置按GB/T 2900《电工术语》集电环相关条款设计，安全装置符合TSG Q7014要求。
问：BZD型内滑环式旋臂起重机价格多少？
答：0.25~0.5吨约10000~20000元，1~3吨约20000~50000元，5吨约45000~80000元。含内滑环装置、电动葫芦及电气控制系统。
