PJ系列平衡吊PJ型高式平衡吊PJ型平衡吊
产品介绍
PJ型高式平衡吊（PJ系列平衡吊）型号PJ010~PJ080，起重量100~600kg，是一种理想的中小型机械吊运设备。高立柱平衡吊运用四连杆机构原理，利用手动和机动的简单配合形成复合运动来搬运吊物，使吊物按需要随时稳定地停留在作业区间的任一位置上，做到随遇平衡。
产品规格
- 产品名称：PJ型高式平衡吊
- 别名别称：高立柱平衡吊 / PJ系列平衡吊
- 产品型号：PJ系列（PJ010~PJ080）
- 额定起重量：100~600kg
- 所属类别：四连杆平衡吊
- 产品产地：河南新乡长垣
- 动力形式：电动升降+手动推拉
- 供货范围：全国
- 送达方式：自提或代办托运
- 售后方式：一年保修
产品特点
四连杆随遇平衡：运用四连杆机构原理，吊物可在作业区间任意位置稳定停留，做到随遇平衡，定位精准直观。
轻巧灵活：相比悬臂吊和起重机，平衡吊体积小、自重轻、占用空间小，无需特殊基础要求。
按钮+手动复合操作：电动按钮控制升降，手动推拉控制水平移动和回转，操作简便直观。
省力高效：把操作工人从频繁装卸的体力劳动中解放出来，特别适合重复性吊运作业。
定位精准：手动推拉即可精确定位到mm级，比电动葫芦遥控定位更直观快捷。
通用性强：广泛适用于机床上下料、装配线、铸造、热处理等多行业。
工作原理
PJ型高式平衡吊的工作原理基于四连杆机构：立柱固定于地面，四连杆臂架系统连接立柱与吊具。电动按钮点动控制电机驱动吊物垂直升降，操作人员手动推拉吊物或挂具实现水平移动和绕立柱回转。四连杆机构的特殊设计使吊物在作业区间内任意位置都能达到力的平衡状态（随遇平衡），松开手后吊物不会自行移动。
产品结构
PJ型高式平衡吊由以下核心部分组成：
立柱：固定于地面，支撑整个臂架系统。
四连杆臂架：由四根连杆组成的平行四边形机构，实现随遇平衡。
起升机构：电机+减速机驱动，按钮点动控制升降。
吊具：挂钩或专用夹具，可手动推拉。
电气控制系统：按钮开关控制电机升降。

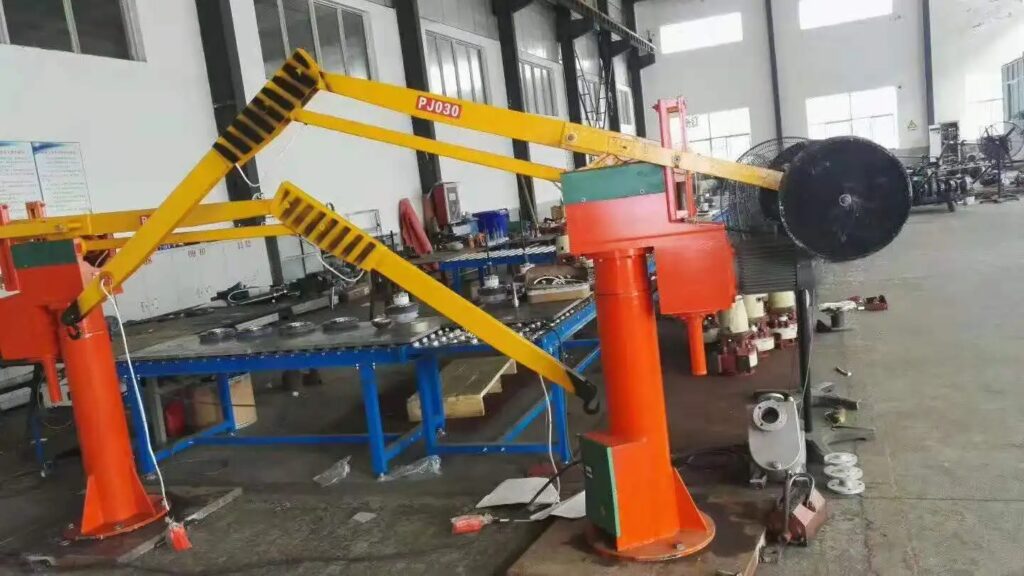

产品图片
技术参数
| 技术参数 | PJ010 | PJ020 | PJ030 | PJ040 | PJ050 | PJ060 | PJ080 |
|---|---|---|---|---|---|---|---|
| 额定起重量(kg) | 100 | 200 | 300 | 400 | 500 | 600 | 800 |
| 最大起升高度(mm) | 2000~2500（按需定制） | ||||||
| 最大水平行程(mm) | 1600 | 1600 | 1400 | 1400 | 1200 | 1200 | 1000 |
| 回转角度(°) | 360 | ||||||
| 提升速度(m/min) | 6.5 | 6.5 | 4.5 | 4.5 | 3.5 | 3.5 | 2.5 |
| 电机功率(kW) | 0.4 | 0.4 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 供电电源 | 三相380V 50Hz | ||||||
| 操作方式 | 按钮点动升降 + 手动推拉水平/回转 | ||||||
| 自重(kg) | ~180 | ~220 | ~300 | ~380 | ~450 | ~550 | ~700 |

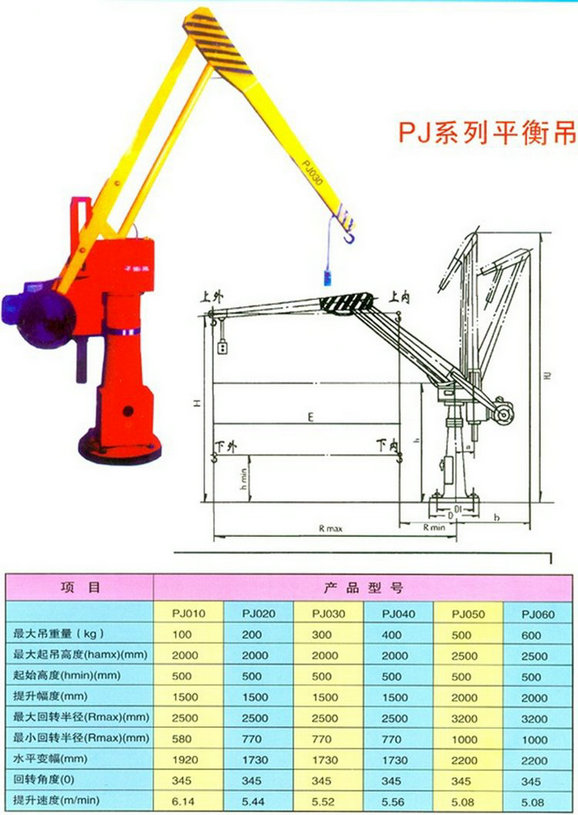

上表为PJ型高式平衡吊PJ010~PJ080全系列技术参数。如需高清图纸请联系客服。
适用场景
PJ型高式平衡吊适用范围广泛：
机床上下料：车床、铣床、加工中心等设备的重型工件装卸。
装配线：中型零部件的装配和修理工序的起吊运输。
流水线衔接：生产线的衔接和转换工位。
铸造车间：下芯、合箱等工序的吊运。
热处理车间：装炉、出炉等高温环境吊运。
汽车/农机/柴油机：机械制造行业的零部件组装和搬运。
选型指南
PJ010~PJ020（100~200kg）：适合轻型零部件的机床上下料和工序转运，手动推拉轻松灵活，参考价3000~6000元。
PJ030~PJ050（300~500kg）：适合中等重量工件的装配和修理工序，四连杆机构随遇平衡定位精准，参考价5000~10000元。
PJ060~PJ080（600~800kg）：适合较重零件的吊运作业，立柱加固设计，参考价8000~15000元。
使用说明
操作前检查：检查四连杆臂架各铰接点是否灵活、钢丝绳/链条是否完好、电机及按钮是否正常。
启动运行：按钮点动控制吊物升降，手动推拉吊物或挂具实现水平移动和回转。
吊运作业：平衡吊可做到随遇平衡——松开手吊物不会自行移动，操作安全。不得超载使用。
停机维护：定期检查四连杆机构铰接销轴磨损、电机减速机润滑、电气线路绝缘。
为什么选克鲁德重工
四连杆随遇平衡：PJ型平衡吊采用四连杆机构，吊物在作业区间任意位置可稳定停留，定位精度达mm级，远比电动葫芦遥控定位直观快捷。
轻巧省力省空间：相比悬臂吊和起重机，平衡吊自重轻、体积小、无特殊基础要求，是解放工人体力劳动的理想省力工具。
一条龙服务：从方案设计到售后维护，全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供PJ型高式平衡吊全生命周期服务。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：平衡吊和悬臂吊有什么区别？各适合什么场景？
答：平衡吊采用四连杆机构原理，通过手动推拉实现精确定位（mm级），适合100~600kg轻载、需要频繁精确定位的工位（如机床上下料、装配线）；悬臂吊采用旋臂回转+电动葫芦起升，适合更大吨位（0.25t以上）、不需要频繁精确定位的吊运。简单说：需要频繁精确定位选平衡吊，需要大吨位大范围选悬臂吊。
问：PJ型高式平衡吊执行哪些制造标准？
答：设计制造执行JB/T 7330《平衡吊》行业标准，四连杆机构按GB/T 3811《起重机设计规范》中臂架系统相关条款设计，安全装置符合TSG Q7014要求。
问：PJ型高式平衡吊价格多少？
答：100~200kg约3000~6000元，300~500kg约5000~10000元，600~800kg约8000~15000元。价格含平衡吊主体及电气控制系统。
