BZD型定柱旋臂吊BZD型立柱悬臂吊
产品介绍
BZD型定柱旋臂吊（BZD型外滑环式立柱悬臂吊）是一种与电动葫芦配套使用的定柱式旋臂起重机。型号BZD0.25~BZD5，起重量0.25~5吨，由立柱、回旋臂、旋臂驱动装置和电动葫芦组成。立柱下端通过地脚螺栓固定在混凝土基础上，电机带动减速机驱动旋臂回转，电动葫芦在旋臂工字钢上做往复运行。BZD型旋臂吊具有结构简单、操作方便、占用空间小、作业范围大的特点，广泛适用于机械制造、汽车、造船等行业的物料吊运。
产品规格
- 产品名称：BZD型旋臂起重机（外滑环式）
- 别名别称：定柱旋臂吊 / 立柱悬臂吊 / 旋臂起重机
- 产品型号：BZD0.25~BZD5（6种规格）
- 额定起重量：0.25~5t
- 所属类别：定柱式旋臂起重机（外滑环式）
- 产品产地：河南新乡长垣
- 非标定制：承接非标制造
- 生产周期：10~15天
- 供货范围：全国
- 送达方式：自提或代办托运
- 安装方式：安装另计
- 售后方式：一年保修
产品特点
外滑环供电：采用外滑环式导电装置，旋臂可任意角度回转，不受电缆缠绕限制，适合需要大范围回转的作业场景。
结构简单：定柱式设计，立柱固定于地面基础，旋臂通过回转支撑与立柱连接，结构紧凑可靠。
占用空间小：立柱占地面积小，旋臂覆盖大范围作业区，空间利用率高。
操作方便：电动葫芦无线遥控或手柄控制，旋臂回转电动驱动，操作人员在地面即可完成全部操作。
电动葫芦配套：与电动葫芦（环链或钢丝绳）配套使用，起升、水平移动、回转三自由度覆盖全作业区。
非标定制：可根据厂房高度、作业范围、起重量等要求定制旋臂长度、立柱高度。
工作原理
BZD型外滑环式旋臂起重机的工作原理：立柱底部通过地脚螺栓固定于钢筋混凝土基础上，立柱顶部安装回转支撑和外滑环导电装置。电机通过减速机驱动旋臂绕立柱回转（0.6~0.75r/min），实现旋臂在水平面内任意角度的覆盖；电动葫芦悬挂在旋臂工字钢上，沿旋臂方向水平移动；电动葫芦的起升机构实现吊物的垂直升降。三个方向（旋臂回转、葫芦水平移动、葫芦垂直起升）的复合运动使吊物可到达作业区内的任意位置。
产品结构
BZD型外滑环式旋臂起重机由以下核心部分组成：
立柱：固定于混凝土基础，支撑整套设备，BZD5型采用加强型立柱。
回转支撑：连接立柱与旋臂，承载旋臂和吊重载荷，保证旋臂平稳回转。
外滑环导电装置：为电动葫芦提供电源，支持任意角度回转不缠线。
旋臂（工字钢）：电动葫芦的运行轨道，长度决定工作半径。
旋臂驱动装置：电机+减速机驱动旋臂回转，速度0.6~0.75r/min。
电动葫芦：环链葫芦或钢丝绳葫芦，实现吊物升降和水平移动。

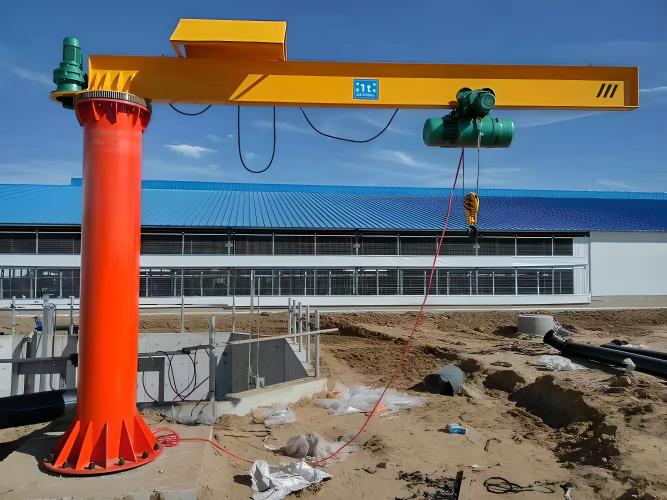

产品图片
技术参数

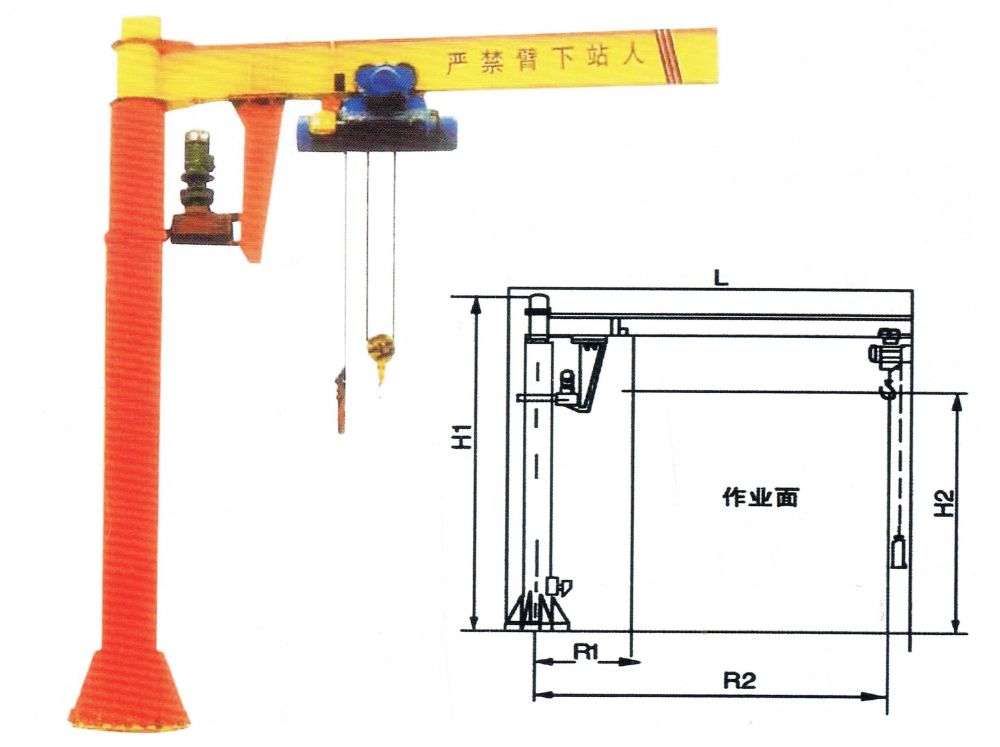

| 型号 | 额定起重量(t) | 最小回转半径R1(mm) | 最大回转半径R2(mm) | 起升高度(mm) | 外形高度H1(mm) | 外形最大尺寸(mm) | 回转角度 | 葫芦运行速度(m/min) | 回转速度(r/min) | 自重(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| BZD0.25 | 0.25 | 1100 | 4000 | 3000 | 3750 | 4550 | 任意 | 20 | 0.75 | 800 |
| BZD0.5 | 0.5 | 1200 | 4000 | 3000 | 4000 | 4600 | 任意 | 20 | 0.75 | 900 |
| BZD1 | 1 | 1300 | 4000 | 3000 | 4350 | 4650 | 任意 | 20 | 0.75 | 1190 |
| BZD2 | 2 | 1300 | 3000 | 3000 | 4500 | 3700 | 任意 | 20 | 0.75 | 1800 |
| BZD3 | 3 | 1300 | 3000 | 3000 | 4650 | 3800 | 任意 | 20 | 0.6 | 2000 |
| BZD5 | 5 | 1400 | 3000 | 3000 | 5000 | 3800 | 任意 | 20 | 0.6 | 2900 |
上表为BZD型外滑环式旋臂起重机BZD0.25~BZD5全系列技术参数。R1为最小回转半径，R2为最大回转半径，H1为外形总高度。BZD0.25~1型最大回转半径R2=4000mm，BZD2~5型R2=3000mm。自重含立柱、旋臂和驱动装置，不含电动葫芦。如需高清图纸请联系客服。
适用场景
BZD型外滑环式旋臂起重机广泛适用于：
机械制造：车间机床上下料、零部件装配、工序间物料转运。
汽车制造：汽车零部件装配线、发动机拆装、维修工位。
造船行业：船用零部件的吊运、分段组装。
仓库码头：货物装卸、堆垛、短距离转运。
实验室/检测：重型设备的安装、检修、搬运。
多工位联线：流水线和生产线的衔接吊运。
选型指南
BZD0.25~0.5t（R2=4000mm）：适合轻工位，旋臂覆盖半径4m，葫芦速度20m/min，参考价5000~9000元。
BZD1t（R2=4000mm）：标准工位主力型号，4m覆盖半径，重约1190kg，参考价8000~15000元。
BZD2~3t（R2=3000mm）：中大吨位，旋臂缩短至3m以保证结构强度，参考价15000~25000元。
BZD5t（R2=3000mm）：最大规格，立柱加强、旋臂加固，自重2900kg，参考价25000~40000元。
外滑环与内滑环区别
BZD型旋臂起重机根据滑环位置分为外滑环式和内滑环式：
外滑环式（本页型号）：滑环安装在立柱外侧，导电结构简单，维护方便，可任意角度回转，适合大多数标准工况。型号BZD0.25~BZD5，起重量0.25~5t。
内滑环连续回转型：滑环内置在立柱内部，外观更整洁，支持连续无限回转，适合需要多圈连续回转的特殊工况。通常起重量≤3t。
选型建议：标准工况选外滑环式性价比高；需要连续多圈回转选内滑环式。
使用说明
安装基础：立柱底座通过地脚螺栓固定在混凝土基础上，基础的深度和强度需满足设备载荷要求。
操作前检查：检查旋臂回转是否灵活、电动葫芦运行是否正常、滑环供电是否稳定。
启动运行：控制旋臂回转至作业位置，电动葫芦运行至吊点上方，起升吊物。
吊运作业：严禁超载使用，吊物下方不得站人。回转速度0.6~0.75r/min，不可急停急转。
维护保养：定期检查回转支撑润滑、滑环磨损、电动葫芦钢丝绳/链条状态、地脚螺栓紧固情况。
为什么选克鲁德重工
外滑环设计·任意回转：BZD型外滑环式导电装置支持旋臂任意角度回转，结构简单维护方便，电缆无缠绕风险。
全系列覆盖0.25~5t：6种规格、立柱/旋臂可非标定制，适配各种厂房高度和作业半径需求。
一条龙服务：从方案设计到售后维护，全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供BZD型定柱旋臂吊全生命周期服务，包括重型、定柱式、壁柱式、移动式、防爆、KBK等多种旋臂起重机。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：BZD型外滑环式旋臂吊和内滑环式有什么区别？
答：外滑环式滑环在立柱外侧，结构简单、维护方便、可任意角度回转，适合大多数标准工况（0.25~5t）。内滑环式滑环内置，外观更整洁、支持连续无限回转，适合特殊工况。标准工况选外滑环式更经济实用。
问：BZD型旋臂吊的旋臂长度可以定制吗？
答：可以。标准型R2（最大回转半径）见参数表，可根据厂房尺寸和作业需求定制旋臂长度和立柱高度。注意旋臂越长，额定起重量需相应降低以保证结构安全。
问：BZD型旋臂吊执行哪些制造标准？
答：设计制造执行JB/T 8906《旋臂起重机》行业标准，立柱及旋臂结构按GB/T 3811《起重机设计规范》设计，回转支撑按JB/T 2300标准选择，安全装置符合TSG Q7014要求。
问：BZD型旋臂吊价格范围？基础施工有什么要求？
答：BZD0.25~0.5t约5000~9000元，BZD1t约8000~15000元，BZD2~3t约15000~25000元，BZD5t约25000~40000元。基础要求：混凝土标号不低于C25，基础深度和配筋根据设备载荷计算，地脚螺栓位置按基础图施工。
