BZD型定柱悬臂起重机BZD型立柱旋臂起重机
产品介绍
BZD型定柱悬臂起重机（BZD型立柱旋臂起重机）由立柱装置、回转装置、旋臂装置及电动葫芦组成。型号BZD0.125~BZD5，起重量0.125~5吨，立柱下端固定于混凝土基础上，旋臂回转分为手动回转和电动回转两种方式。BZD型定柱式旋臂吊结构简单、操作方便、回转灵活、作业空间大，广泛适用于厂矿、车间的生产线、装配线及仓库、码头等场合的重物吊运。
产品规格
- 产品名称：BZD型定柱式旋臂起重机
- 别名别称：柱式/立柱式悬臂吊 / 定柱式旋臂吊 / 立柱旋臂起重机
- 产品型号：BZD0.125~BZD5（7种规格）
- 额定起重量：0.125~5t
- 起升高度：3m（标准）
- 悬臂长度：3~6m（可选）
- 起升速度：2~8 m/min（视型号和配置）
- 所属类别：定柱式旋臂起重机
- 产品产地：河南新乡长垣
- 供货范围：全国
- 送达方式：自提或代办托运
- 售后方式：一年保修
产品特点
结构新颖合理：定柱式设计，立柱固定于混凝土基础，旋臂通过回转装置与立柱连接，结构简单可靠。
回转灵活：手动或电动回转，回转速度0.8r/min，任意角度覆盖作业区域。
操作方便：电动葫芦遥控或手柄控制，操作人员地面作业，安全便捷。
作业空间大：悬臂长度3~6m可选，水平运行速度7/14/28m/min多档可调，覆盖大范围作业区。
双速起升：多型号配备双速电机（快慢速比4:1或5:1），空载快速升降，重载慢速精确定位。
非标定制：可根据厂房高度、作业半径定制悬臂长度和立柱高度。
工作原理
BZD型定柱式旋臂吊工作原理：立柱底部通过地脚螺栓固定于混凝土基础上，立柱顶部安装回转支撑装置。旋臂通过回转装置与立柱连接，可实现手动或电动回转（0.8r/min）。电动葫芦悬挂在旋臂工字钢轨道上，沿旋臂方向水平移动（速度7/14/28m/min可选）。电动葫芦的起升机构实现吊物垂直升降（双速：快档4~8m/min，慢档1~2m/min）。三个运动方向（旋臂回转、葫芦水平移动、葫芦垂直起升）协同配合，使吊物可到达作业区内任意位置。
产品结构
BZD型定柱式旋臂吊由以下核心部分组成：
立柱：固定于混凝土基础，支撑整套设备。
回转装置：连接立柱与旋臂，手动或电动驱动，转速0.8r/min。
旋臂（工字钢轨道）：电动葫芦运行轨道，长度3~6m可选。
电动葫芦：环链葫芦或钢丝绳葫芦，双速起升，水平运行多档可调。
电气控制系统：遥控器或手柄控制回转、行走、起升三动作。

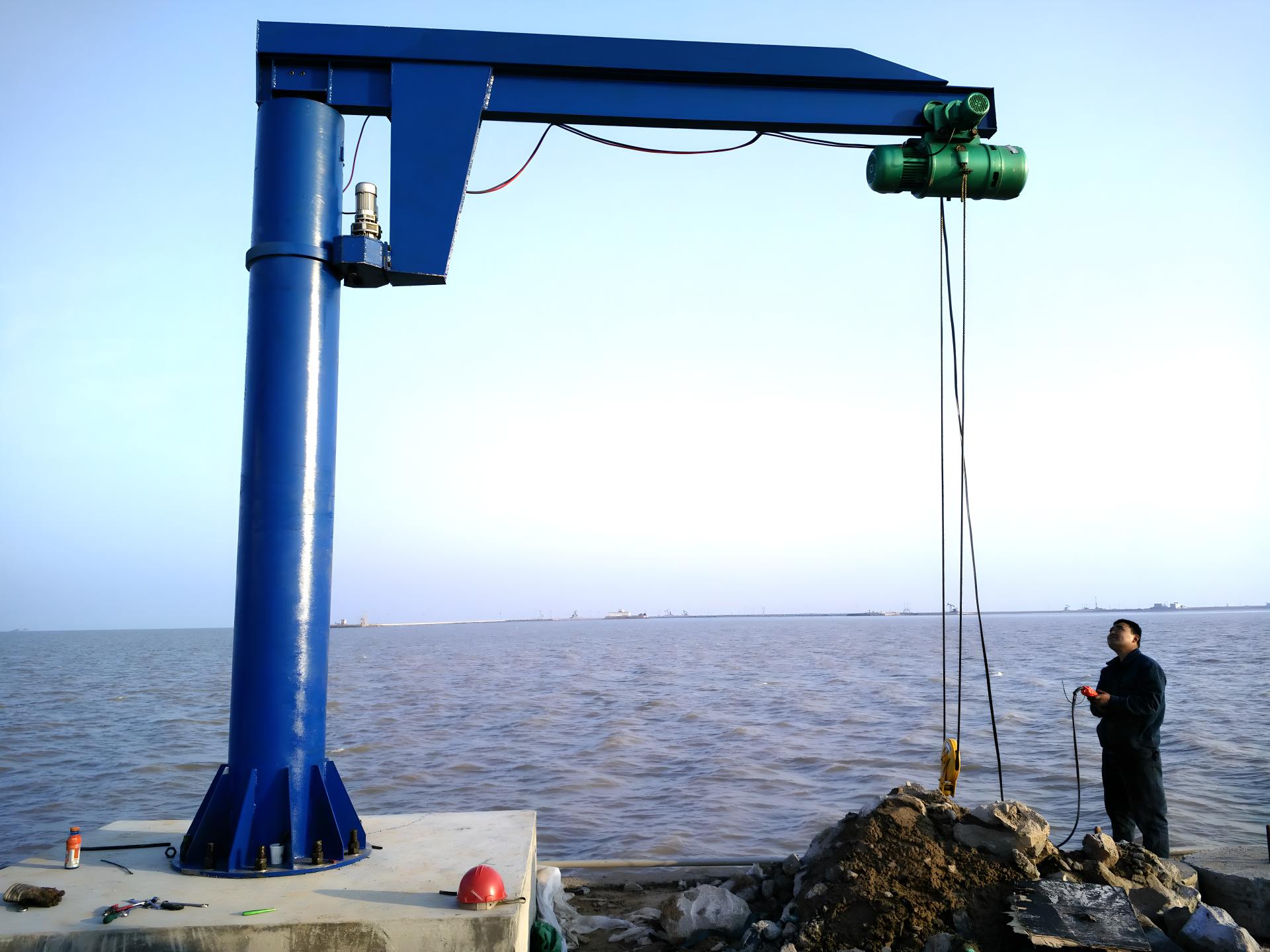

产品图片
技术参数
| 参数 | BZD0.125 | BZD0.25 | BZD0.5 | BZD1 | BZD2 | BZD3 | BZD5 |
|---|---|---|---|---|---|---|---|
| 额定起重量(t) | 0.125 | 0.25 | 0.5 | 1 | 2 | 3 | 5 |
| 起吊高度h(m) | 3 | ||||||
| 最大回转半径L(m) | 3、4、5、6（可选） | ||||||
| 最大工作半径R2(m) | L – 0.2（即L-200mm） | ||||||
| 最小工作半径R1(m) | 1 | 1 | 1 | 1 | 1/1.5/1.8 | 1.8 | — |
| 提升速度(m/min) | 8/2 | 4/1 10/2.5 |
5/1.25 10/2.5 |
5/1.25 8/2 |
4/1 | 4 | 8 |
| 水平运行速度(m/min) | 7 / 14 / 28（可选） | ||||||
| 回转速度(r/min) | 0.8 | ||||||
| 回转角度 | 任意 | ||||||
| 整机高度H(m) | 3.6~3.85 | 3.75~3.85 | 3.85~4 | 4.05~4.15 | 4.25~4.45 | 4.3~4.65 | 4.6~5 |
| 回转电机(kw) | 0.37 | 0.37 | 0.37/0.55 | 0.37/0.55 | 0.55/0.75/1.1 | 0.55/0.75/1.1 | 1.1 |
| 起升电机(kw) | 0.2/0.05 | 0.2/0.05 0.5/0.13 |
0.5/0.13 1.0/0.25 |
1.0/0.25 1.5/0.35 |
1.5/0.35 | 2.3 | 2.3 |
| 运行电机(kw) | 0.14 | 0.14 | 0.14 | 0.2 | 0.2 | 0.4 | 0.5 |
上表为BZD型定柱式旋臂起重机BZD0.125~BZD5全系列7种规格技术参数。L为悬臂长度（3/4/5/6m可选），R2=L−0.2m为实际工作半径。提升速度和电机容量因悬臂长度和葫芦配置而异，具体以技术协议为准。如需高清参数表请联系客服。
适用场景
BZD型定柱式旋臂吊广泛适用于：
机械加工：车间机床上下料、零部件装配、工序间转运。
汽车制造：装配线零部件吊装、发动机拆装、维修工位。
仓库码头：货物装卸、堆垛、短距离搬运。
造船行业：船用设备安装、分段组装。
流水线联线：多条生产线之间的物料衔接吊运。
单工位密集吊运：适合短距离、高频率的定点吊运作业。
选型指南
BZD0.125~0.25t：适合超轻型工位，悬臂3~6m可选，双速起升，参考价4000~8000元。
BZD0.5~1t：标准工位主力型号，厂家常备规格，性价比高，参考价6000~15000元。
BZD2~3t：中吨位，适合较重工件，短臂（≤4m）大吨位，参考价15000~28000元。
BZD5t：最大规格，悬臂通常≤4m，立柱旋臂加固设计，参考价25000~45000元。
安全注意事项
- 操作时不得同时按下快慢按钮和同一电机的正反转按钮
- 工作时，起重臂下禁止站人
- 禁止拖拉重物
- 禁止超负荷起吊
- 定期检查地脚螺栓紧固情况和回转支撑润滑
使用说明
安装基础：立柱底座通过地脚螺栓固定于混凝土基础，标号不低于C25，深度和配筋按基础图施工。
操作前检查：检查回转装置灵活性、电动葫芦运行状态、各限位开关是否正常。
启动运行：操作遥控器或手柄控制回转→葫芦水平移动→起升吊物。严禁同时操作方向相反的按钮。
双速使用：空载或轻载使用快档提效，重载使用慢档确保安全。
停机：吊物落地后断电，将旋臂回转到安全位置。
为什么选克鲁德重工
全系列0.125~5t覆盖：7种规格+悬臂3~6m多长度可选，满足从超轻型到重型全场景需求。
双速起升·精准高效：多型号配备双速电机（快慢速比4:1~5:1），空载快速、重载精准，效率与安全兼顾。
一条龙服务：从方案设计到售后维护，全生命周期服务，电话即时响应。
服务支持
克鲁德重工提供BZD型定柱悬臂起重机全生命周期服务。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
常见问题
问：BZD型定柱旋臂吊和BZ型有什么区别？
答：BZD为电动回转（电机驱动），适合需要频繁回转、作业范围大的场景；BZ为手动回转，适合不频繁回转或预算有限的工位。两者立柱和旋臂结构相同，仅回转驱动方式不同。
问：BZD型旋臂吊的悬臂长度怎么选？
答：标准悬臂长度3/4/5/6m可选。悬臂越长，覆盖范围越大，但额定起重量需相应降低（具体参考技术参数表）。一般推荐：小吨位配长臂（如BZD0.25配5~6m），大吨位配短臂（如BZD5配3~4m）。
问：BZD型旋臂吊执行哪些制造标准？
答：设计制造执行JB/T 8906《旋臂起重机》行业标准，立柱及旋臂结构按GB/T 3811《起重机设计规范》设计，安全装置符合TSG Q7014要求，电机符合GB/T 755标准。
问：BZD型旋臂吊价格范围多少？
答：BZD0.125~0.25t约4000~8000元，BZD0.5~1t约6000~15000元，BZD2~3t约15000~28000元，BZD5t约25000~45000元。价格随悬臂长度和电机配置浮动。
