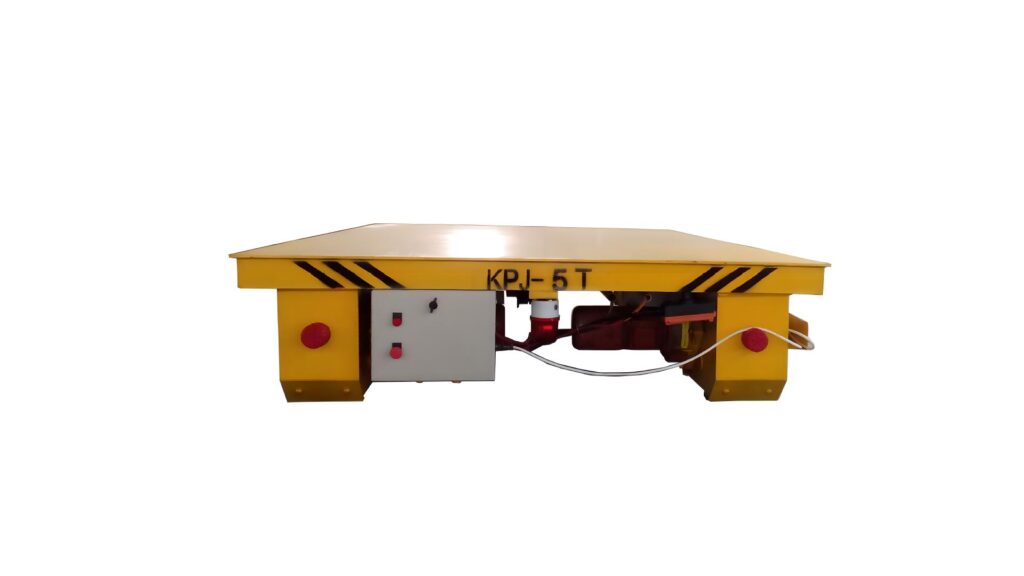

KPJ型电缆卷筒电动平车KPJ型轨道平板车

• 运行距离远：相比KPT拖缆方案（≤20m），KPJ卷筒供电可达200m（加装排线器），适合中长距离过跨运输。卷筒电缆在平车停止时自动收回，保持轨道面整洁。
• 24小时连续运行：相比KPX蓄电池平车需充电6~8小时，KPJ电缆卷筒供电不受时间限制，适合三班倒连续生产场景，设备利用率可达95%以上。
• 自动收放省人工：电缆卷筒内置弹簧机构，平车行驶时自动放线、停止时自动收线，无需人工整理电缆。弹簧力矩按行程匹配设计，收放顺畅不卡滞。
• 轨道铺设要求低：相比KPD低压轨道平车（需轨道绝缘、分段供电），KPJ对轨道无特殊要求，标准P型轨道即可部署。
• 适用载重量范围广：2t~150t全系列覆盖，重载型（≥80t）采用液压马达驱动卷筒替代弹簧机构，卷缆力大、寿命长。
• 可扩展功能丰富：可选配液压升降平台、翻转装置、V型托架、旋转台面、遥控系统、防爆电控、变频调速等。

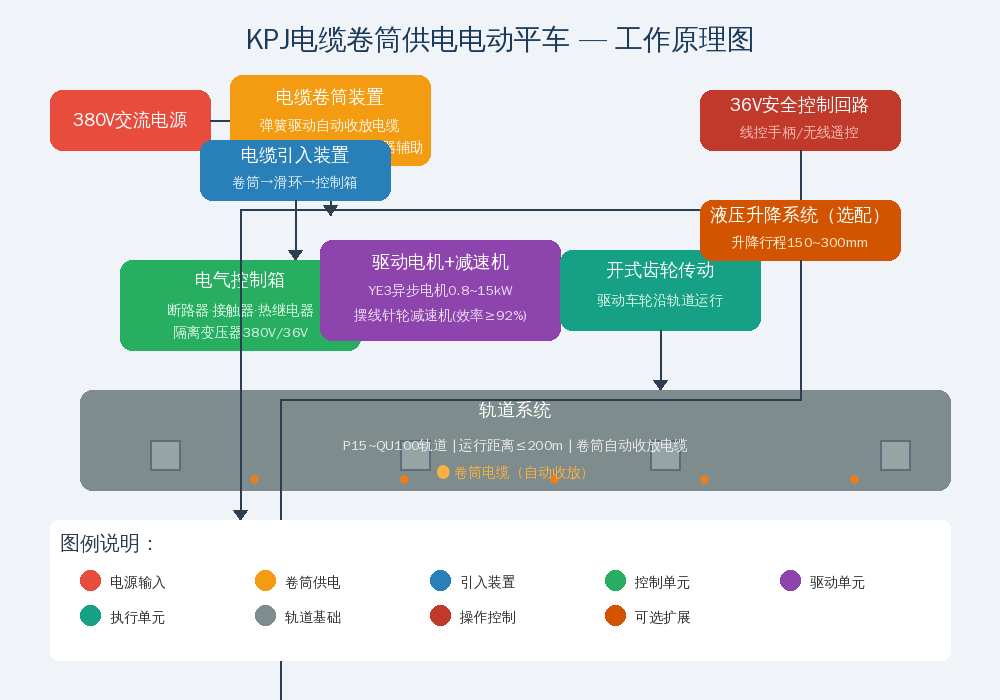

KPJ电缆卷筒供电轨道式电动平车的工作原理基于卷筒自动收放电缆供电：

平车底部安装电缆卷筒装置，卷筒内置弹簧发条机构（或液压马达驱动，重载型）。电缆一端固定连接至车间配电柜，另一端缠绕在卷筒上，通过滑环（集电环）将电源引入平车电气控制箱。滑环确保电缆在卷筒旋转时电气连接不间断。

平车向前行驶时，电缆从卷筒上被拉出，弹簧发条蓄能；平车停止或后退时，弹簧释能驱动卷筒反向旋转自动收回电缆。电缆收放速度通过阻尼器控制，与平车行驶速度匹配，防止电缆松弛或过度张紧。

进入控制箱的380V电源经断路器、接触器、热继电器分配保护，通过隔离变压器（380V/36V）为控制系统提供安全电压。操作人员通过线控手柄或无线遥控器控制接触器通断，驱动三相异步电机（0.8~15kW），经减速机减速后通过开式齿轮传动驱动车轮沿轨道运行。

对于运行距离超过50m的场景，需加装排线器（往复丝杠机构），引导电缆在卷筒上均匀排列，防止叠绕、乱绕造成电缆磨损。排线器行程与卷筒宽度匹配，导轮采用尼龙材质减少电缆外皮磨损。

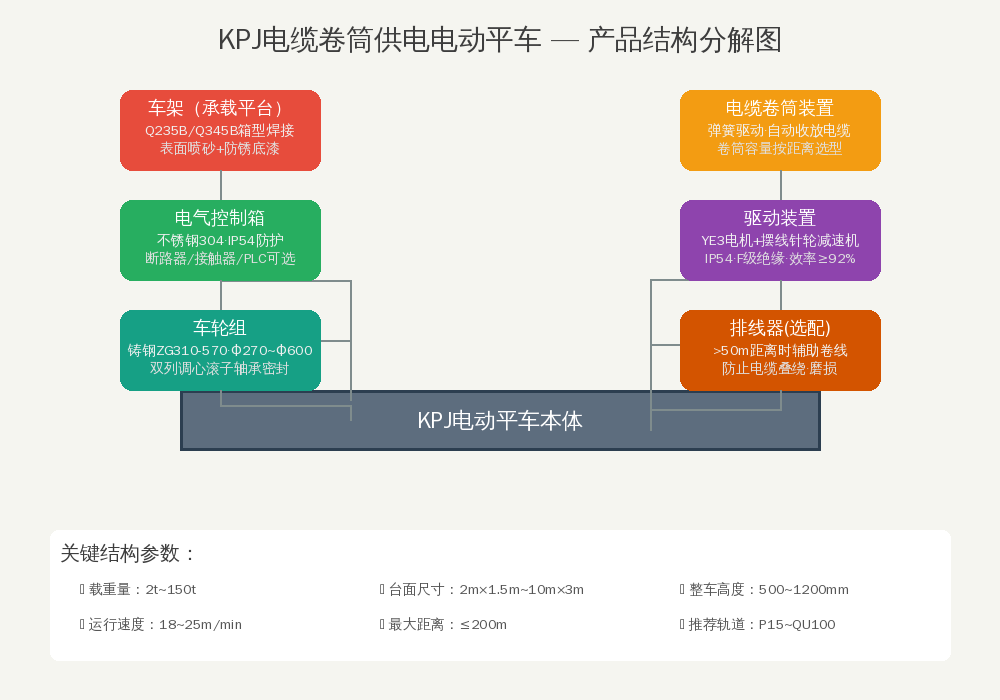

KPJ电缆卷筒供电轨道式电动平车由以下主要结构部件组成：

• 车架（承载平台）：Q235B钢板焊接箱型结构，主梁工字钢或H型钢加强，2t~150t分级设计。150t级采用Q345B低合金高强钢。
• 车轮组：铸钢车轮ZG310-570，轮面淬火硬度HB320-380，直径Φ270~Φ600，4轮或8轮（150t）。轴承双列调心滚子轴承，迷宫+骨架油封双重密封。
• 驱动装置：YE3高效电机+摆线针轮减速机（或硬齿面齿轮减速机），IP54防护，F级绝缘。
• 电缆卷筒装置：由卷筒体、弹簧发条机构（或液压马达）、滑环组件、阻尼器组成。卷筒体采用钢板卷制焊接，表面衬耐磨橡胶衬垫。弹簧发条按运行距离选型，标准卷筒容缆量60~200m。滑环采用铜环+碳刷结构，绝缘等级≥500MΩ。
• 排线器（选配）：往复丝杠+导轮机构，丝杠导程按电缆直径配置（通常为电缆直径的1.5~2倍）。导轮材质为MC尼龙，不伤电缆外皮。排线精度±2mm。
• 电气控制箱：不锈钢304箱体，IP54防护。内置断路器、接触器、热继电器、隔离变压器、开关电源。控制回路36V安全电压，配置急停、过载、短路、缺相保护。可选装PLC（西门子S7-200 SMART）和变频器（西门子V20/G120）。

• 铸造车间跨线运输：某汽车零部件铸造厂在砂处理线与浇注线之间采用KPJ-25t电缆卷筒平车，运行距离约80m，加装排线器。日均转运砂箱150车次，设备利用率94%，电缆年更换仅1次。
• 钢铁厂坯料跨区转运：某中厚板厂在连铸线与加热炉之间铺设KPJ-50t平车，距离120m，卷筒容缆量150m。弹簧发条驱动收放顺畅，相比原叉车方案转运效率提升60%，人工减少3人。
• 重型装备装配车间：某工程机械厂在结构件焊接区与总装区之间，KPJ-40t平车运输挖掘机上下车架（单件重约28~35t），距离约60m，配备液压升降台面实现自动对接。
• 热处理车间淬火流水线：KPJ-16t平车沿淬火线往返运输工件，距离40m。卷筒装置位于平车底部，不占用台面空间。耐温电缆（-40℃~+105℃）适应淬火池周边高温高湿环境。
• 仓储物流中心：在立体仓库与出库区之间，KPJ-10t平车按调度指令自动往返，配合PLC实现无人化物料配送。卷筒供电方案相比AGV方案投资成本降低60%，维护成本降低70%。

• 载重量：根据最大单次运输重量选型，预留20%~30%裕量。重载高频场景（>30次/小时）建议放大一档。
• 运行距离：≤50m可选标准弹簧发条卷筒；50~200m须加装排线器，并选用液压马达驱动卷筒（≥80t重载型）。超过200m建议考虑KPC滑触线方案。
• 台面尺寸：根据工件外形定制，标准台面不满足时可非标定制。
• 环境条件：高温（>50℃）选耐温电缆和F/H级绝缘电机；防爆环境定制防爆电控；户外使用加防雨罩。
• 功能扩展：液压升降（150~300mm）、变频调速、无线遥控、PLC自动化等按需选配。

• 售前咨询：免费技术方案、选型建议和平面布置图设计。
• 售中服务：签订后3日内提供基础条件图，出厂前整机试车验收。
• 安装调试：可安排技术人员现场指导安装和调试（费用另计）。
• 培训支持：操作培训1~2天，含操作流程、日常点检、常见故障排查。
• 售后维保：整机质保1年（易损件除外），国内48小时到场。
• 配件供应：长期供应卷筒、电缆、滑环碳刷、减速机、车轮组等配件。

Q1：KPJ卷筒平车和KPC滑触线平车怎么选？

A：两者供电方式不同。KPJ适合中等距离（≤200m）、对轨道铺设无特殊要求的场景，初始投资低于KPC。KPC滑触线供电适合更长距离（可达500m+）和高频次运行的场景，但需要铺设滑触线和地沟。运行距离在50~200m时KPJ性价比最高。

Q2：KPJ卷筒电缆能用多久？

A：标准配置下，卷筒电缆寿命约1~2年（视使用频率和环境）。加装排线器后，电缆排列整齐、磨损减少，寿命可延长至2~3年。建议选用耐油、耐磨、耐候的特种橡套电缆（如YZW型或更高等级）。

Q3：KPJ平车最大运行距离是多少？

A：标准弹簧发条卷筒最大距离约50m（无排线器）。加装排线器后可达200m。超过200m建议选用KPC滑触线方案。运行距离越长，卷筒体积和电缆重量越大，需相应增大卷筒安装空间。

Q4：电缆卷筒弹簧坏了怎么办？

A：弹簧发条为易损件，设计寿命≥10⁵次（约3~5年正常使用）。弹簧疲劳后会出现收缆无力或卡滞，更换弹簧即可。重载型（≥80t）采用液压马达驱动，无弹簧疲劳问题，但需配置液压泵站。我司配件库长期备有各型号弹簧发条组件。

Q5：KPJ卷筒平车能否实现自动化？

A：可以。KPJ平车可选装PLC（西门子S7-200 SMART/S7-1200）、变频器、定位传感器，配合中央调度系统实现自动呼叫、自动行驶、自动装卸对位。卷筒供电方案天然适合自动化运行（无需充电），定位精度可达±10mm。

Q：电动平车符合什么国家标准？

A：KPJ系列轨道式电动平车的设计制造严格执行JB/T 6127-2010《电动平车》行业标准，电气系统符合GB 5226.1-2019《机械电气安全》要求，控制系统通过耐压测试（1500V/1min）。整机出厂前经满载试车、动载试验和静载试验三级验收，确保设备安全可靠。可根据客户需求提供出厂检测报告和型式试验报告。

Q6：KPJ平车可以在室外使用吗？

A：可以在硬质平整地面的室外场所使用。需注意：电缆选用耐候型（抗UV、-40℃~+105℃），卷筒加防雨罩，电气箱IP54以上防护。不建议在积水严重的场地使用。
