HSS型电动液压货梯HSS型链条导轨式升降货梯
产品简介
HSS型电动液压货梯（链条导轨式升降货梯）是一种非剪叉式液压垂直运输设备，载重范围0.3-30吨，升降高度3-20米。采用液压驱动、链条传动、导轨导向的设计方案，具有载重量大、升降平稳、安装灵活等突出优势，广泛应用于工业厂房、仓库、物流中心等场所的货物垂直运送。
HSS系列升降货梯采用电机驱动油泵产生液压动力，依靠液压油缸推动重型链条带动货斗（或轿厢）沿导轨平稳升降。由于液压系统本身具有过载保护特性和自锁功能，HSS货梯在运行过程中安全可靠、故障率低，是替代传统简易货梯和井道式货梯的理想选择。

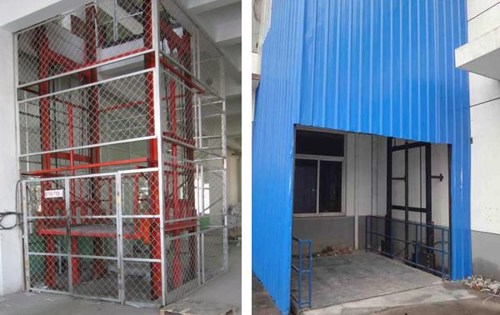

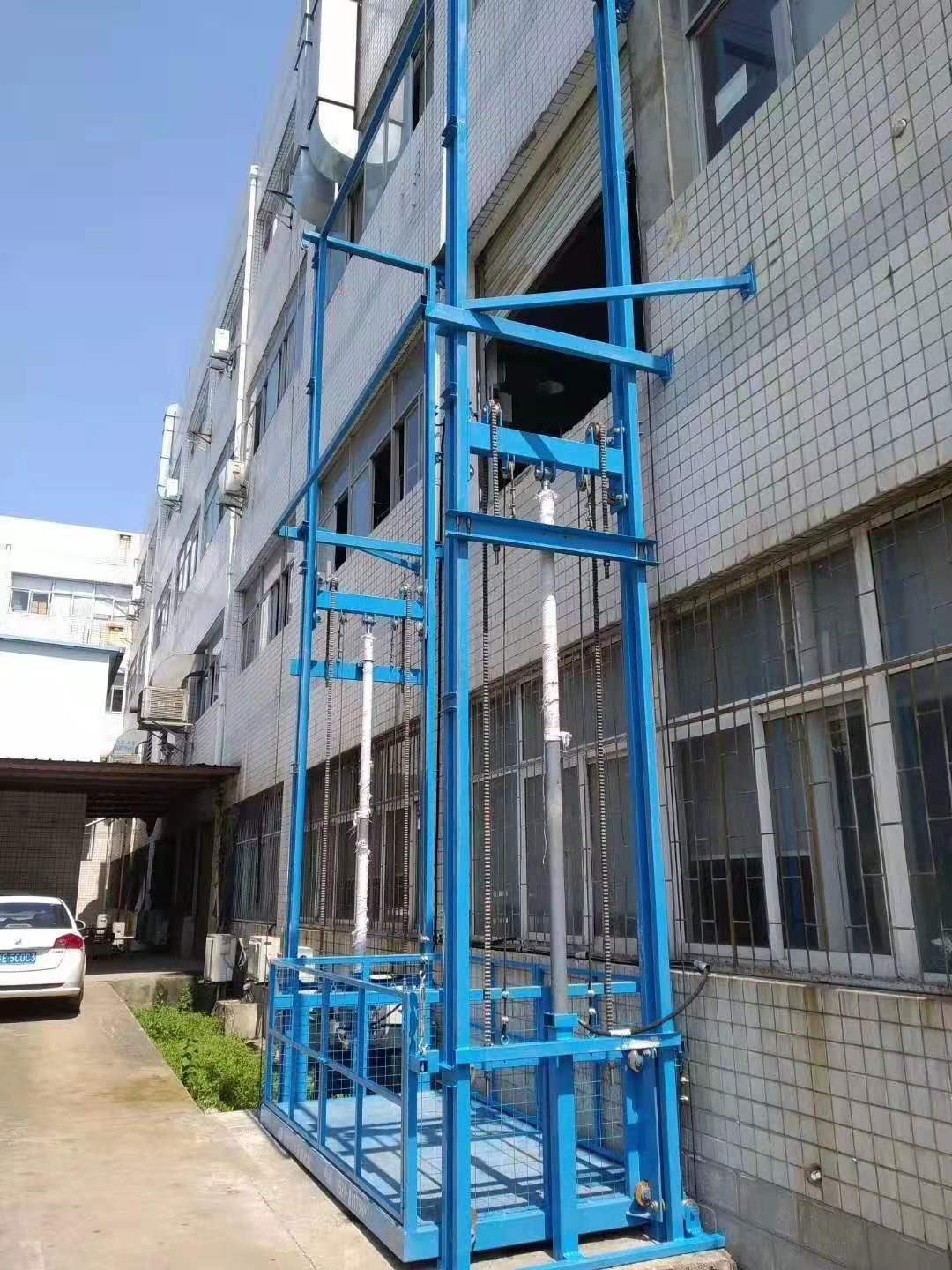

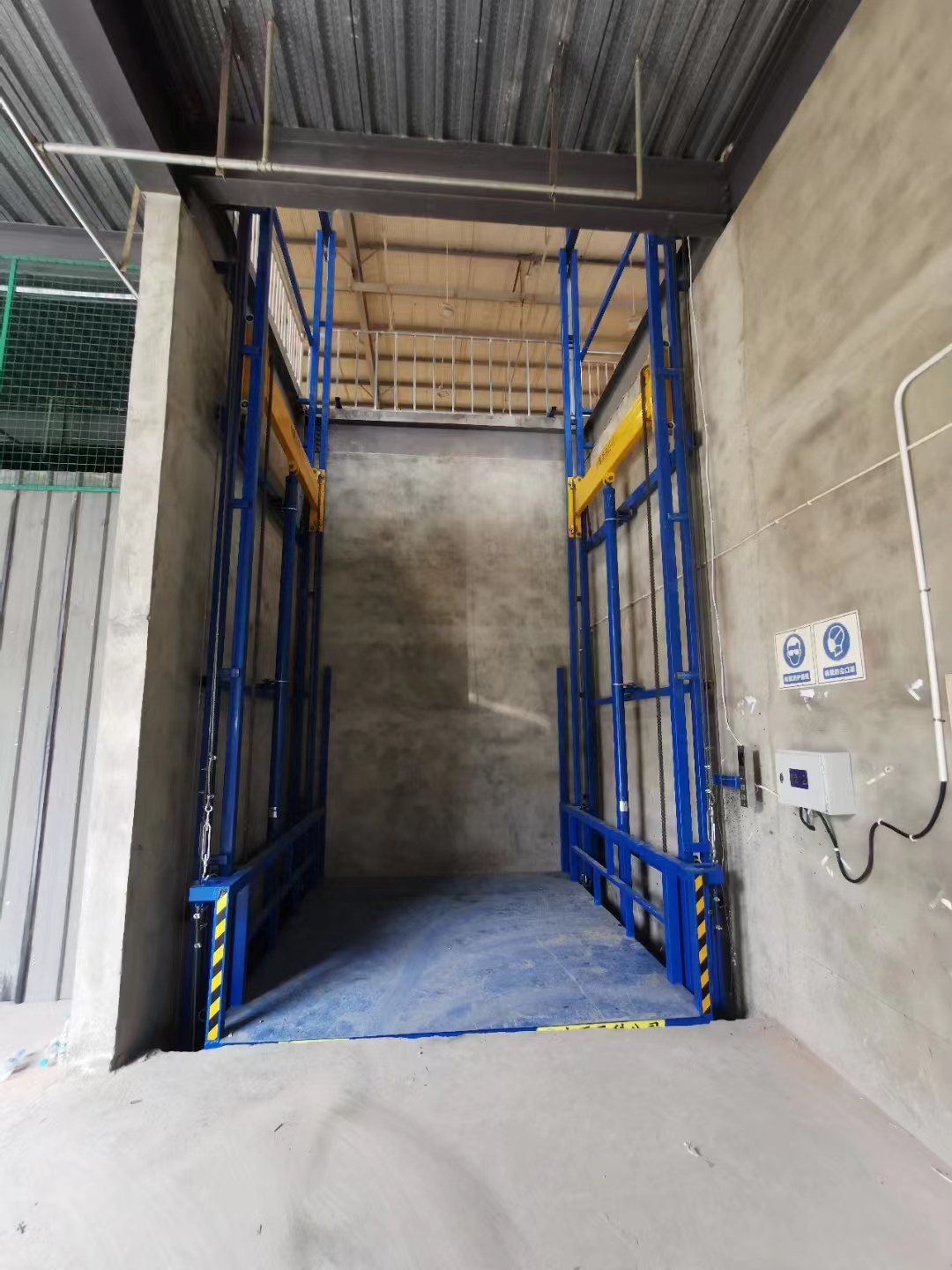

产品图片
产品特点
- 液压驱动，承载大：采用液压油缸驱动，额定载重可达30吨，远超同等尺寸的剪叉式升降平台，适合重型货物垂直运输。
- 链条+导轨传动：液压油缸配合重型链条驱动货斗升降，运动部件少、摩擦阻力小、传动效率高，使用寿命长。
- 导轨导向，运行平稳：采用高强度工字钢/槽钢导轨，货斗四角安装导向轮，升降过程无晃动、无偏移，货物运输安全有保障。
- 无需井道，安装方便：HSS导轨式货梯无需专用井道，仅需在楼层间安装导轨立柱即可，安装周期短、占地面积小，特别适合改造项目。
- 多点控制，操作灵活：各楼层和货斗工作台面均可设置操作按钮，实现多点控制，上下层门互锁联动，操作安全便利。
- PLC智能控制：采用可编程控制器（PLC），可实现智能楼层停靠、自动平层、故障诊断和显示，线路简单、故障率低。
- 安全保护齐全：标配防坠安全器（断裂保护）、限位开关（上下极限位）、过载保护、层门互锁联锁，符合GB 28755标准。
工作原理
HSS型电动液压货梯的工作过程分为上升和下降两个阶段：
上升阶段：电机启动驱动液压油泵，液压油经单向阀进入油缸，推动活塞杆伸出。活塞杆通过链轮（动滑轮原理）将行程放大，带动重型链条牵引货斗沿导轨向上平稳运动。液压系统压力由溢流阀控制，当货斗到达目标楼层或遇到障碍物时系统自动溢流保压，防止超载和过行程。
下降阶段：电磁换向阀切换泄油回路，液压油在货物自重作用下经节流阀（调速阀）缓慢回流至油箱，货斗匀速下降。下降速度可通过调速阀精确调整（3-6米/分钟），确保货物平稳着地。液压系统配置防爆管阀，即使油管破裂也能自动锁止，防止货斗坠落。
HSS货梯相比剪叉式液压升降平台，优势在于升降行程大（可达20米）、无需地坑、运动部件少、维护方便。相比传统电梯，优势在于成本低、安装周期短、无需特种设备监管（30吨以内及20米以内）。
结构组成
驱动系统：包括电机（380V/3-22kW）、高压齿轮油泵、电磁换向阀、溢流阀、调速阀和液压管路。驱动系统安装在货斗顶部或地面控制柜内，根据载重吨位配置不同功率的电机油泵组。
液压油缸：HSS采用多级伸缩式液压油缸（或单级油缸+链条倍速机构），缸体材质为27SiMn无缝钢管，活塞杆镀铬处理，密封件为进口聚氨酯材料，使用寿命≥5年。
链条传动机构：采用双排重型板式链条，安全系数≥8，链轮材质为40Cr调质处理，配合链条张紧装置自动补偿链条松弛。
导轨系统：采用H型钢或C型槽钢导轨，导轨节距1-1.5米，通过膨胀螺栓固定在楼层梁或基础上。导轨接口采用定位销+螺栓连接，保证垂直度≤1/1000。
货斗/轿厢：采用Q235B钢板折弯焊接成型，底板防滑花纹板（3-5mm），三面护栏（高度≥1.2米），可留1-2面开门。货斗尺寸根据用户现场定制，标准宽度1.5-5米、深度1.5-4.5米。
电气控制系统：PLC控制器（可选三菱/西门子/台达）+触摸屏显示，支持楼层呼叫、自动平层、故障诊断、运行记录。电气元件采用施耐德/正泰品牌，控制柜防护等级IP54。
技术参数
| 型号 | HSS1 | HSS2 | HSS3 | HSS5 | HSS8 | HSS10 | HSS15 | HSS20 |
|---|---|---|---|---|---|---|---|---|
| 额定载重(t) | 1 | 2 | 3 | 5 | 8 | 10 | 15 | 20 |
| 升降行程(m) | 4-12 | 4-15 | 4-18 | 4-20 | 4-20 | 4-20 | 5-18 | 5-18 |
| 提升速度(m/min) | 6-10 | 6-10 | 5-8 | 5-8 | 4-6 | 4-6 | 3-5 | 3-5 |
| 电机功率(kW) | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 |
| 货斗尺寸(m) (宽×深) | 1.6×1.6 | 2×2 | 2.2×2.2 | 2.5×2.5 | 3×3 | 3.5×3.5 | 4×3.5 | 4.5×4 |
| 井道要求 | 无需井道 | 需简易井道 | ||||||
适用场景
HSS型电动液压货梯广泛应用于以下场景：
厂房楼层间货物运输：HSS货梯可直接安装在厂房内外，连接1-6层楼面进行垂直货物转运，替代人工搬运和简易吊装，效率提升3-4倍。某机械制造企业采用HSS5型货梯后，跨楼层物料周转时间从45分钟缩短至12分钟。
仓库和物流中心：用于立体仓库各层间货物上下运送、装卸平台与仓库楼层之间的垂直连接，配合叉车/托盘车实现高效出入库作业。
老旧厂房改造项目：无需地坑、无需专用井道，安装条件宽松，特别适合已建成厂房增配垂直运输设备。某纺织厂在原厂房外侧加装HSS10型货梯后，运输能力提升至原来的2.5倍。
立体车库配套：用于立体车库车辆/货物的垂直转运，配合停车平台实现全自动存取车。
为什么选择克鲁德重工
- 17年行业经验：克鲁德重工专注起重运输设备研发制造，HSS系列电动液压货梯已服务于机械、纺织、物流、食品加工等多个行业。
- 全尺寸覆盖：HSS系列载重覆盖0.3-30吨、升降高度3-20米，货斗尺寸可按用户现场量身定制，满足不同厂房和仓储需求。
- 非标定制能力：可根据客户工况定制货斗开门方向（对开/侧开/三面开）、导轨布置形式（单列/双列）、控制方式（按钮/遥控/IC卡），以及防爆、防腐、耐高温等特殊要求。
- 完善的售后支持：全国24小时响应，提供现场安装指导、操作培训、定期巡检和年度维保服务，备品备件长期供应。
服务支持
河南克鲁德重工有限公司提供HSS系列电动液压货梯全生命周期服务：售前免费现场勘测（测量楼层高度、载货尺寸、安装位置），根据工况推荐最适合的型号和配置方案；售中专业安装团队到场进行导轨安装、液压系统调试、电气接线和空载/负载试运行；售后整机质保12个月，液压系统关键部件（油缸、油泵、密封件）质保24个月，全国24小时售后响应。
联系电话：13903802779
获取报价方案
提供您的载重吨位、升降高度和安装位置，我们为您推荐最合适的货梯配置方案
📞 13903802779
24小时技术咨询 · 免费现场勘测
常见问题（FAQ）
Q1: HSS型电动液压货梯和剪叉式升降平台有什么区别？
A: 主要区别在于结构形式：HSS货梯采用导轨+链条导向升降，升降行程可达20米，无需地坑；剪叉式升降平台采用X型剪叉机构升降，行程一般不超过8米，且需要地坑安装。HSS货梯更适合多层建筑楼层间垂直运输，剪叉式更适合有限高度内的平面升降。
Q2: HSS液压货梯是否需要办理特种设备使用登记？
A: 根据《特种设备目录》和TSG规范，额定载重≤0.5吨的液压升降货梯不属于特种设备；额定载重＞0.5吨的液压货梯属于升降工作平台，部分地区按照起重机械管理。我公司可提供型式试验合格证和相关技术资料，协助用户办理备案手续。具体请以当地市场监管部门要求为准。
Q3: HSS货梯的安装需要什么基础条件？
A: 需要以下条件：①地面承载力≥5t/㎡（≤5t载重）或≥8t/㎡（＞5t载重）；②楼层间有足够的安装空间（HSS货梯单侧导轨占用宽度约250-400mm）；③提供三相380V电源至控制柜位置（距离≤20米）；④楼层接口处需留货斗进出洞口（洞口尺寸≥货斗尺寸+200mm），每层需设置层门。无需地坑、无需专用机房。
Q4: HSS液压货梯的维护周期是多少？
A: 建议日常维护（每日）：检查导轨清洁、限位开关是否正常、层门互锁功能。月度维护：检查液压油位和油质、链条张紧度、导向轮磨损情况。季度维护：更换液压油滤芯、检查油管接头密封性、紧固导轨螺栓。年度维护：更换液压油（46号抗磨液压油）、检查油缸密封件、涂抹导轨润滑脂。维护符合GB 28755-2012和JB/T 9229.1-2013标准。
Q5: HSS货梯能否加装遥控操作和自动化功能？
A: 可以。HSS货梯标配PLC控制系统，可扩展无线遥控（100米内）、IC卡楼层管理、扫码自动呼叫、与MES/ERP系统对接等自动化功能。对于有智能工厂需求的客户，可加装楼层传感器和通讯模块，实现一键叫梯、自动平层、运行数据远程监控。
