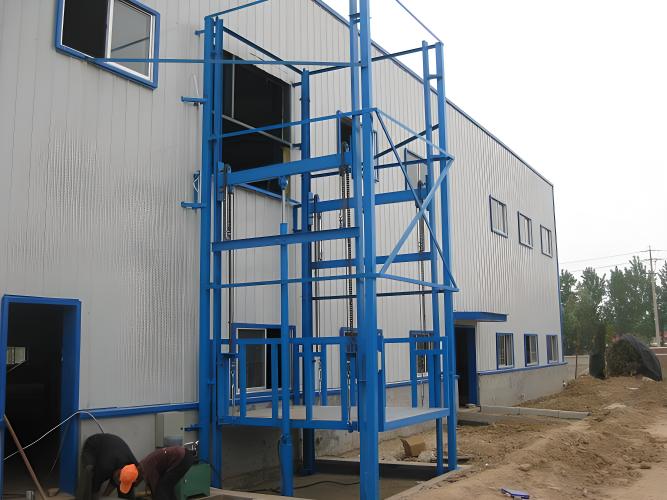

SJD型电动链条式升降货梯SJD型液压导轨式升降货梯

SJD系列导轨式固定升降货梯是一种非剪叉式液压升降平台，专为工业厂房、餐厅、酒楼的二至五楼层间货物传输而设计。采用液压驱动+导轨导向结构，最低安装高度仅75~165mm，无需上部吊点，适合井道和无法挖地基的场所。设备运行平稳、操作简单可靠，具有液压和电气双重安全保护，载重范围500~3000kg，升降行程3.5~14m，是替代电梯的经济型货物垂直运输方案。

SJD系列涵盖0.5t~3t多种型号：SJD0.5-4.5（载重500kg）、SJD1.0系列（载重1000kg）、SJD2.0系列（载重2000kg）、SJD3.0系列（载重3000kg，含举升汽车专用型）。各型号可根据现场工况定制台面尺寸、升降高度和进出货方向，灵活匹配客户需求。

导轨式固定升降货梯可分为单缸单臂、单缸双臂、双缸双臂三种结构形式，分别适用于不同的载重和安装空间需求：

单缸单臂导轨式升降货梯：采用液压设计，配有一支油缸和两支导轨，造价低、占用空间小，适合1吨以内、台面长宽1.5米以内的货物升降。设备电动控制、液压升降，自带自动平层功能，安全系数高，广泛应用于超市、五金商店、小型工厂等场所。

单缸双臂导轨式升降货梯：采用一支油缸加四支导轨的设计，货梯一侧为油缸、另一侧为调节油丝绳，适合载重量2吨以内的货物升降。单缸设计可实现货物90度方向进出，适合场所狭窄且对进出货方向有要求的安装环境。

双缸双臂导轨式升降货梯：采用两支油缸加四支导轨的设计，适用于载重量2吨以上的货物升降，双侧油缸同步驱动，载重能力和运行稳定性更强，适合大吨位、大台面的工业货运场景。

最低安装高度仅75mm：相比传统货梯需要挖地坑，SJD系列最低安装高度仅75~165mm，无需深挖地基，大幅降低土建成本，尤其适合带井道或地下无法施工的场所。

载重范围广，500~3000kg可选：从超市用的小型货梯（SJD0.5）到工业用大型货梯（SJD3.0），覆盖0.5~3吨载重范围，台面尺寸可定制，满足多种行业货物垂直运输需求。

液压+电气双重安全保护：配备液压防爆裂阀、限位开关、急停按钮和过载保护等多重安全装置，升降过程平稳可靠，货物传输安全无忧。

无需上部吊点，结构简单：采用地面式安装，无需建筑顶部承重结构，对厂房改造项目特别友好。导轨导向确保台面在升降全程中保持水平不倾斜。

多种进出货方向可选：可根据现场布局选择90度或180度进出货方向，单缸双臂机型尤其适合空间受限的三面靠墙安装场景。

SJD系列导轨式升降货梯采用液压驱动的导轨式升降原理。电机驱动液压泵站产生高压油液，通过液压缸推动载货平台沿固定导轨垂直升降。上升时，液压油进入油缸推动活塞杆伸出，台面沿导轨平稳上升；下降时，电磁换向阀打开回油通路，液压油在货物自重的推动下经节流阀控制匀速回流至油箱，实现平稳下降。

导轨系统由固定在建筑结构上的导轨和安装在台面两侧的导向轮组成，确保台面在升降全程中保持水平，防止偏载引起的卡滞。液压系统中设有防爆裂阀——当液压管路意外破裂时，阀门自动锁闭，防止台面快速坠落，确保设备安全。

注：1t和2t行标红数据为原始数据错误修复（000→1000）；SJD3.0-4.5(举升汽车专用)型号名补全括号，外形尺寸补全乘号分隔符。

由以下核心结构组成：

载货平台：防滑花纹钢板焊接平台，四周设有可折叠或可拆卸防护栏，两侧配备导向轮沿导轨运行，确保升降平稳不偏载。

液压驱动系统：由电机、液压泵站、液压缸、电磁换向阀和管路组成，提供稳定的升降动力。液压缸数量根据机型不同配置1~2支。

导轨导向系统：固定在建筑结构或井道内的导轨组件，与平台两侧的导向轮配合，约束平台仅沿垂直方向运动，防止水平晃动和偏转。

安全保护装置：包括液压防爆裂阀（管路破裂自动锁闭）、限位开关（限制最高/最低行程）、急停按钮、过载保护器和机械安全锁。

电气控制系统：楼层间多点控制面板，可实现各楼层呼叫和对应楼层停靠，操作简便直观。可根据需要配置自动平层和延时自动关门功能。

工业厂房楼层货运：二至五层工厂车间间的原材料、半成品和成品垂直运输，载重500~3000kg，替代货梯降低设备投入成本。

餐厅酒楼传菜货运：后厨到各楼层的食材、餐具传送，安装高度可低至75mm，对建筑结构改动极小。

仓库货架层间装卸：配合叉车和手推车使用，实现仓库不同层间货物高效转运，台面尺寸可定制匹配现有物流设备。

汽车维修举升专用：SJD3.0-4.5(举升汽车专用)配备5000×3000mm大台面，载重3吨，可用于轿车及SUV的维修举升作业。

地下车库/井道使用：最低安装高度75~165mm，无需挖地基，特别适合地下室、既有建筑改造和带井道无法下挖的场所。

按载重量选择：500kg以内选SJD0.5、1000kg选SJD1.0、2000kg选SJD2.0、3000kg选SJD3.0系列。载重越大所需油缸数量越多（单缸或双缸）。

按升降高度选择：型号中的数字代表最大升降行程（单位m），如SJD1.0-5最大行程5m。楼层高度3~4m时选4.5~5m、6~8m时选8~10.5m型号。注意台面最低高度75~165mm，需确保底部有足够安装空间。

按安装空间选择：场地狭窄选单缸单臂（单侧导向），90度进出货选单缸双臂，有双侧空间选双缸双臂更稳定。台面尺寸根据货物尺寸选择，最小1200×1000mm，最大5000×3000mm。

河南克鲁德重工有限公司提供SJD系列导轨式升降货梯从设计、制造到安装调试的全流程服务：

三级质量检测：原材料入厂检验→焊接探伤检测→整机负载试车，每台设备出厂前均经过1.25倍额定载荷的静载和动载试验，确保安全可靠。

安装与调试：根据现场井道尺寸和楼层结构定制安装方案，专业安装团队上门施工，导轨垂直度控制在±2mm以内，调试完成后进行48小时连续运行测试。

售后保障：整机保修12个月（易损件除外），液压泵站和电机保修24个月。全国范围内48小时内响应售后需求，常用备件库存充足，快速供应。

需要SJD导轨式升降货梯报价？

提供载重量、升降高度、台面尺寸、安装楼层数等参数，我们将在2小时内为您定制方案和报价。

咨询热线：13903802779

问：SJD导轨式升降货梯需要挖地坑吗？

不需要。SJD系列最低安装高度仅75~165mm，无需深挖地基或建造地坑，可直接安装在地面上，大幅降低了土建改造成本。对于已有建筑内的加装非常友好。

问：导轨式升降货梯和剪叉式升降平台有什么区别？

导轨式升降货梯沿固定导轨垂直升降，适合井道内的长行程运输（3.5~14m）；剪叉式通过叉臂折叠升降，适合低高度（通常≤6m）开放式安装。导轨式在同等高度下占用空间更小、稳定性更好，尤其适合楼层间货物传输。

问：SJD系列的电源要求是什么？需要三相电吗？

SJD0.5型号电机功率1.5kW，220V单相即可驱动。SJD1.0~3.0系列功率2.2~4.0kW，建议配置380V三相电源。具体供电方案可在选型时由技术人员根据现场情况确认。

问：升降货梯紧急情况下降如何处理？

SJD系列配备手动应急下降装置——当停电或故障时，可通过手动操作换向阀缓慢释放液压油，使平台安全下降至底层。部分型号还配备手摇泵用于紧急上升，确保货物在任何位置都可安全取出。

问：安装一台导轨式升降货梯需要多长时间？

从现场勘测到安装调试，一般需要7~15个工作日（视型号和楼层数而定）。其中生产周期5~10天，现场安装调试2~5天。建议预留井道改造和电源布线的前期准备时间。

问：台面尺寸可以定制吗？最大能做多大？

可以定制。标准配置中最小台面1200×1000mm，最大5000×3000mm（举升汽车专用型）。如特殊尺寸需求，可联系厂家定制，承载能力和导轨间距需根据台面尺寸重新计算。
