MHL型单梁偏挂门式起重机MHL型偏挂单梁门式起重机

产品介绍

MHL型单梁偏挂门式起重机（又称L型偏挂龙门吊、MHL型偏挂门式起重机）适用于起重量1~32吨、跨度10~35米的露天物料搬运场景。与MH型标准门式不同，MHL型采用弯曲式支腿（L型），使两侧支腿间具有更大的横向空间，专门用于吊运钢管、钢筋、木材、板材等长尺寸物料，让吊物可以顺利从两侧支腿之间通过并大角度转动。

该机型广泛服务于钢材市场、港口码头、铁路货站、露天仓库、木材加工场等场所。可按用户工况非标定制起重量、跨度、起升高度和悬臂长度，标准配置CD1型钢丝绳电动葫芦，可选MD1双速型用于精密对位。

产品规格

• 产品名称：MHL型单梁偏挂门式起重机（L型偏挂龙门吊）
• 型号规格：MHL型，起重量1~32吨（可非标定做）
• 产品产地：河南新乡（克鲁德重工）
• 非标定制：跨度、起升高度、悬臂长度、起重量均可非标定制
• 起升装置：CD1型钢丝绳电动葫芦（可选MD1双速+遥控）
• 适用跨度：10~35米（常用规格之外可非标定制）

产品图片

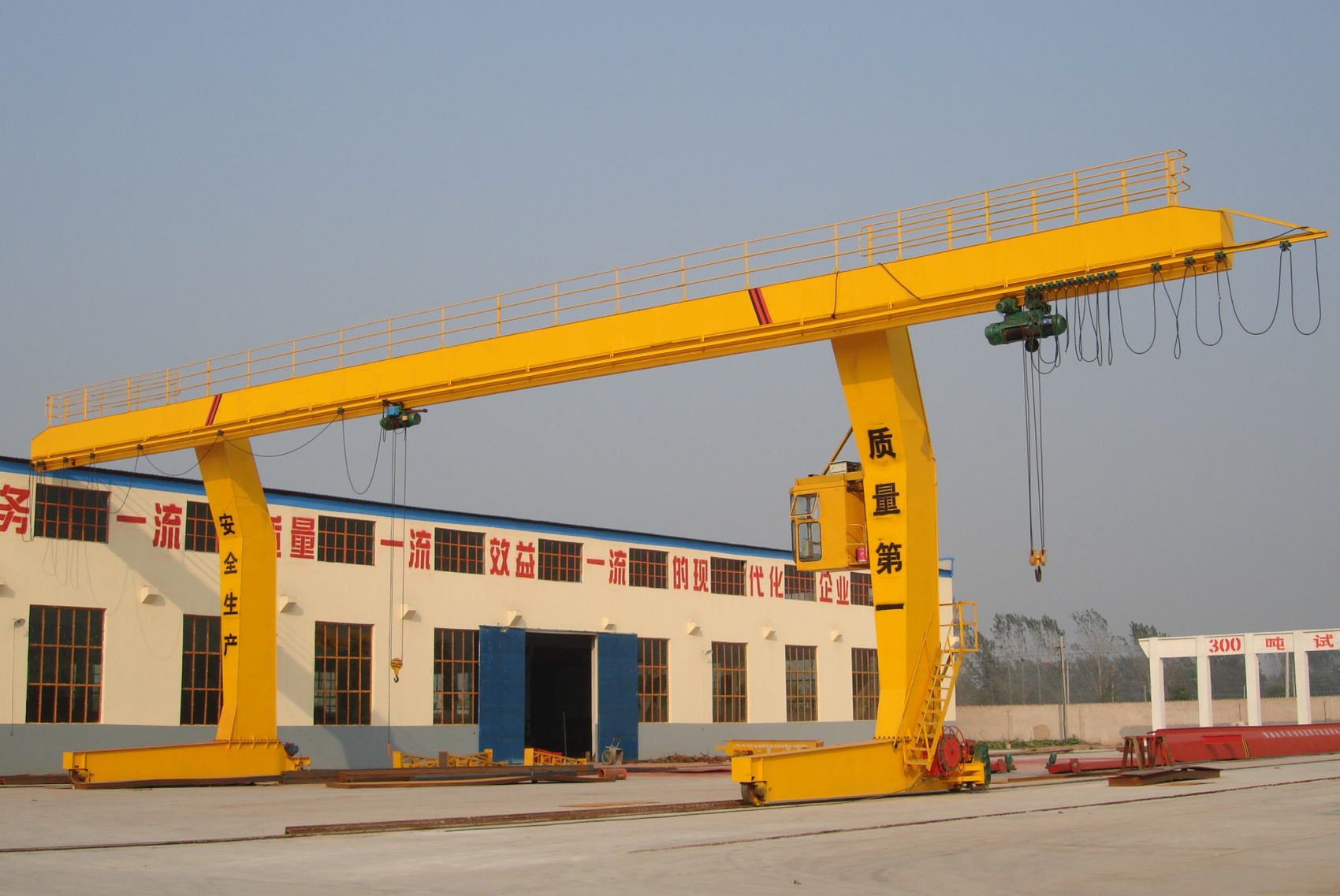

上图展示MHL型单梁偏挂门式起重机实拍。弯曲式支腿设计使两侧空间开阔，长尺寸货物可通过支腿间空隙并旋转，不受立柱干涉。

产品特点

• 弯曲式支腿大空间：支腿采用倾斜/弯曲L形设计，增大两侧支腿之间的横向净空，长尺寸物料（钢管、钢筋、板材）可顺利通过并旋转，不受支腿干涉。
• 长物料专用：专为钢筋、钢管、木材、板材等超长物料的装卸搬运设计，配合电磁吸盘或专用吊具，可大幅提升长料堆场的作业效率。
• 可配悬臂扩展：主梁两端可加装外悬臂，使覆盖范围延伸至堆垛区正上方，吊物可直接跨越堆垛进行装卸，减少二次搬运。
• 结构经济轻量：单主梁设计+电动葫芦起升，整体自重比同吨位双梁门式减轻30%~40%，基础工程造价低，安装周期短。
• 多驱动可选：支持地面手操（有线手柄）、无线遥控、驾驶室操作三种模式，可混合搭配使用，驾驶室可同时配套遥控器。
• 多用途扩展：可配套直径2米以下电磁吸盘使用、也可配套8立方以下抓斗使用，还可非标加工各种专用吊具。

工作原理

MHL型偏挂门式起重机依靠大车行走机构沿地面轨道纵向移动，电动葫芦沿主梁工字钢下翼缘横向移动，实现重物在矩形作业区内的三维空间搬运。偏挂（L型）支腿的设计使长物料可深入支腿之间，作业灵活度远高于标准门式。

起升动作：CD1型电动葫芦的锥形转子电机通电后带动三级斜齿轮减速器，驱动卷筒缠绕钢丝绳提升吊钩组。5吨及以下快速8m/min，10吨7m/min，16吨3.5m/min。断电时锥形制动器自动抱闸，确保吊物可靠悬停。

水平搬运：大车电机通过减速器驱动车轮组沿轨道前进/后退（标准20m/min，快速可做30m/min）；电动葫芦小车沿主梁运行，实现横向平移。整机通过电控系统协调各机构动作，完成起升、平移、下降全流程作业。

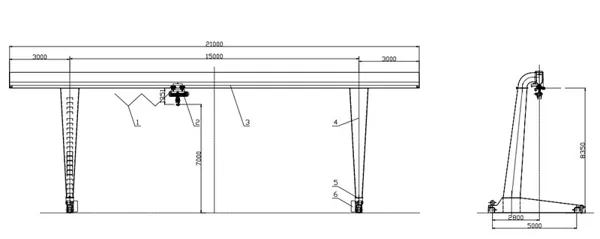

产品结构

MHL型单梁偏挂门式起重机由以下核心部分组成：

主梁总成：单箱形焊接结构，采用Q355B钢板埋弧自动焊成型，主梁上拱度按GB/T 3811标准控制（跨中上拱1/1000）。主梁截面包含电动葫芦运行轨道，葫芦悬挂于主梁下翼缘运行。

弯曲式支腿：MHL型的核心特征——支腿呈倾斜/弯曲L形，角钢或钢管焊接成型，使两侧支腿间具备更大的横向净空。长尺寸物料可以从支腿中间穿过并大角度旋转，不受立柱干涉。支腿下端焊接地梁，通过地脚螺栓固定于混凝土基础。

大车行走机构：由电机、减速机、主动/从动车轮组组成。车轮材质ZG310-570或65Mn，踏面中频淬火HRC40~50。分别驱动（两套独立驱动装置），适应露天轨道运行。

电动葫芦：CD1型钢丝绳电动葫芦，含锥形转子电机（自带制动）、三级斜齿轮减速器、卷筒、钢丝绳（6×37+IWR）、吊钩组（含防脱钩装置）。可选MD1双速型用于精密对位。

电气控制系统：主断路器、接触器、热继电器、断火限位器、超载限制器（选配）、遥控接收器/有线手柄。控制电压AC 36V安全电压。供电方式为安全滑触线（沿轨道敷设）或电缆卷筒。

技术参数

MHL型单梁偏挂门式起重机通用技术参数

适用场景

• 钢材市场与长料堆场：钢筋、钢管、H型钢、板材的装卸和堆垛，长尺寸货物可通过弯曲支腿间空间自由旋转，不受立柱干涉。
• 港口码头：火车车厢或卡车车厢的长形件杂货（木材、钢坯、集装箱配件）装卸作业。
• 铁路货站：铁路敞车和棚车的长物料卸车作业，配合电磁吸盘可高效吊运钢轨、螺纹钢等。
• 木材加工场：原木、板材、方木的堆场搬运和装卸，L型支腿为长木料提供充足的通过空间。
• 露天仓库与中转场：各类长尺寸物料的中转和仓储整理，可配抓斗进行散料（砂石、煤炭）作业。

选型指南

轻型长料工况：MHL型1~5t，跨度10~19m，适用于小型钢材市场、木材加工场、钢筋加工车间。CD1型电动葫芦起升速度8m/min，参考价格3~8万元。

中型通用工况：MHL型5~16t，跨度19~28m，适用于钢材市场主作业区、铁路货站、港口堆场。标配CD1型葫芦（5t及以下8m/min，10t/7m/min，16t/3.5m/min），参考价格8~18万元。

大型重载工况：MHL型16~32t，跨度28~35m，适用于重型钢材集散中心、港口码头、大型钢结构厂。可配套HC型方箱大吨位电动葫芦，需确认基础承载力和防风方案（夹轨器或锚定），参考价格18~40万元。

选型提示：请提供起重量、跨度、起升高度、物料最大长度（用于确认支腿间距是否满足旋转需求），克鲁德重工技术团队将为您免费出具选型方案和基础图纸。

使用说明

操作前检查：确认轨道无障碍物、各机构润滑正常、钢丝绳无断丝断股、制动器间隙正常、限位器灵敏可靠、控制器功能完好。

运行操作：起吊长物料前先试吊（吊离地面200mm确认平衡和制动可靠），吊物下严禁站人。长料旋转时须注意周围无障碍物，使用牵引绳控制摆动幅度。

停机规范：作业结束后将吊钩升至上限位，小车停于指定位置，大车停至锚定区。切断主电源，露天停放时夹紧夹轨器以防大风移动。

维护保养：每月检查钢丝绳润滑和磨损状态；每季度检查制动器摩擦片厚度和轨道直线度；每年进行一次全面安全检测（含载荷试验、防风装置检查、接地电阻测试）。

服务支持

克鲁德重工提供MHL型单梁偏挂门式起重机全生命周期服务：免费场地勘察→基础设计图纸→钢结构制造→安装调试→操作培训→年度维保。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。

需要MHL型偏挂门式起重机选型方案或报价？
欢迎随时联系克鲁德重工销售技术团队，免费提供方案设计与技术咨询。
