MHhs型花架龙门吊MHhs型桁架龙门吊

产品介绍

MHhs型花架龙门吊（又称MHhs型桁架龙门吊、花架式门式起重机）是主梁采用桁架（花架）结构的门式起重机变体。与标准MH型箱形主梁不同，MHhs的主梁由角钢或钢管焊接成桁架结构，风阻小、自重轻、抗风能力强，特别适合大跨度露天作业场景。

MHhs型起重量1~20吨，跨度17~35米，适用于地铁施工、建筑工地、物流运输、铁路公路、仓库货场、水泥制品厂、水电站等露天作业场所。也可在室内车间使用。花架结构使钢材用量比同吨位箱形梁节省15%~25%，造价更低。

产品规格

• 产品名称：MHhs型花架龙门吊（桁架龙门吊）
• 型号规格：MHhs型，起重量1~20吨（可非标定做）
• 产品产地：河南新乡（克鲁德重工）
• 非标定制：跨度、起升高度、悬臂长度、变截面形式均可非标定制
• 主梁结构：桁架（花架）式，角钢/钢管焊接
• 适用跨度：17~35米（可非标定制）

产品图片

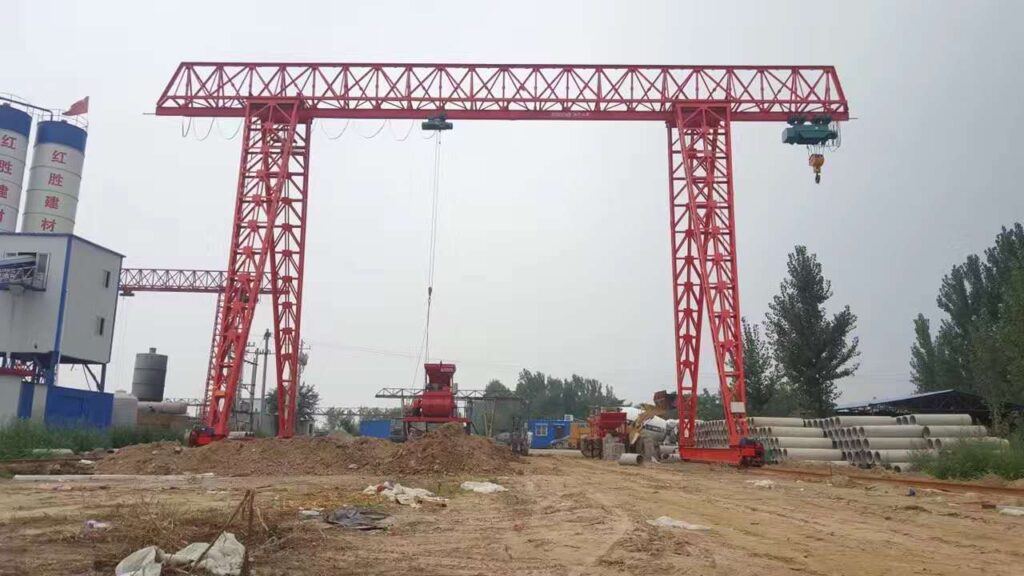

以上展示MHhs型花架龙门吊实拍。桁架（花架）主梁结构通透，风阻小、自轻重，是大跨度露天作业的首选结构形式。

产品特点

• 花架主梁自重轻：桁架结构比同吨位箱形梁节省钢材15%~25%，整机自重更轻，降低基础工程造价和轨道承载要求。
• 抗风能力强：桁架结构通透，风载荷远低于箱形梁，尤其适合露天、沿海等大风区域的龙门吊作业。
• 大跨度优势明显：桁架梁的跨度可达35米以上，在大跨度场景下比箱形梁更具经济性和结构效率。
• 起升速度可调：主钩起升速度0.3~8m/min多档可选，满足不同工况的吊装速度需求（慢速用于精密安装，快速用于一般吊运）。
• 大车速度可调：大车运行速度10~40m/min可选，适应不同场地和大小的作业覆盖面积。
• 多行业适用：从地铁施工到水泥制品厂，从物流货场到水电站，花架龙门吊是大跨度露天作业的通用解决方案。

工作原理

MHhs型花架龙门吊的桁架主梁由上弦杆、下弦杆和腹杆（斜杆/竖杆）组成三角形稳定结构，受力合理、刚度好。电动葫芦沿主梁下翼缘工字钢轨道横向行走，大车行走机构驱动整机沿地面轨道纵向移动。

起升机构：CD1型电动葫芦采用锥形转子电机→三级斜齿轮减速→卷筒缠绕钢丝绳→吊钩升降。起升速度可根据起重量和使用工况选择，从0.3m/min（重载慢速）到8m/min（轻载快速）。

行走机构：大车行走速度10~40m/min可调，小车运行速度20m/min。整机通过电控系统协调各机构动作，完成大跨度区域内的物料搬运作业。

产品结构

MHhs型花架龙门吊由以下核心部分组成：

桁架主梁：由上弦杆、下弦杆和腹杆组成三角形桁架结构，材质Q235B或Q355B角钢/钢管焊接成型。主梁两端可加装外悬臂，覆盖堆垛区。

支腿系统：直腿或花架式支腿，材质Q235B或Q355B。下端焊接地梁，通过地脚螺栓固定于混凝土基础。可按需设计一侧或双侧外悬臂。

大车行走机构：电机+减速机+主动/从动车轮组。车轮材质ZG310-570或65Mn，踏面中频淬火HRC40~50。速度10~40m/min可调。

电动葫芦：CD1/MD1型钢丝绳电动葫芦，含锥形转子电机（自带制动）、三级斜齿轮减速器、卷筒、钢丝绳、吊钩组。沿主梁工字钢下翼缘运行。

电气控制系统：主断路器、接触器、热继电器、断火限位器、超载限制器（选配）。控制电压AC 36V安全电压。供电方式为安全滑触线或电缆卷筒。

技术参数

MHhs型花架龙门吊通用技术参数

产品图纸

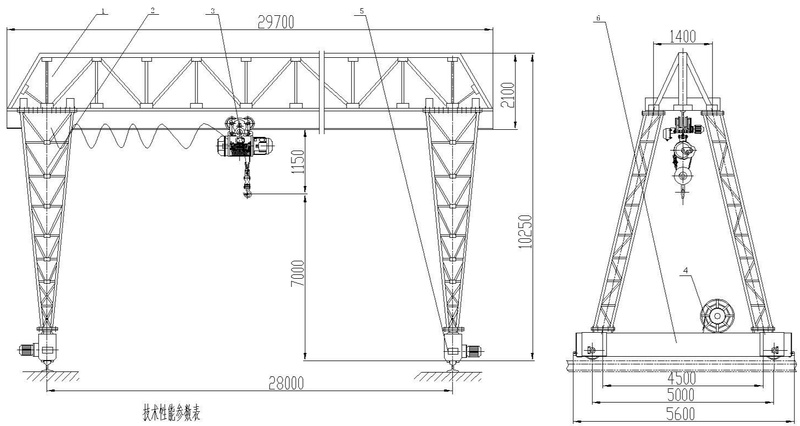

以上为MHhs型花架龙门吊参考结构图纸，实际尺寸需根据起重量、跨度和起升高度设计确定。

适用场景

• 地铁施工：地铁管片、盾构设备等大型物件的吊运和拼装，花架结构在露天工地抗风能力好。
• 建筑工地：钢筋、模板、钢结构的装卸和转运，大跨度覆盖整个施工区域。
• 物流货场：成件货物和集装箱的装卸搬运，花架结构自重轻、基础要求低。
• 水泥制品厂：管桩、电杆、盖板等水泥制品的堆场搬运。
• 水电站：设备安装和检修，大跨度花架龙门吊可覆盖电站安装区。

选型指南

轻型工况：MHhs型1~5t，跨度17~22m，适用于物流货场、小型工地。参考价格3~8万元。

中型通用工况：MHhs型5~10t，跨度22~30m，适用于地铁施工、建筑工地、水泥制品厂。参考价格8~18万元。

大型重载工况：MHhs型10~20t，跨度30~35m，适用于水电站、大型货场。需确认基础承载力和防风方案（夹轨器或锚定），参考价格18~35万元。

选型提示：请提供起重量、跨度、起升高度、使用环境（室内/室外、风速条件），克鲁德重工技术团队将为您推荐箱形梁或花架梁的最优方案。

使用说明

操作前检查：确认桁架主梁结构完好、焊缝无开裂、钢丝绳无断丝断股、制动器间隙正常、限位器灵敏可靠。

运行操作：起吊前先试吊200mm检查制动。花架结构抗风好但仍需注意大风天气下（风速>6级）应停止作业。吊物下严禁站人。

停机规范：作业结束后将吊钩升至上限位，小车停于指定位置，大车停至锚定区，切断主电源。露天停放时夹紧夹轨器。

维护保养：每月检查桁架杆件和焊缝状态；每季度检查制动器摩擦片和轨道直线度；每半年检查桁架节点的紧固情况；每年进行一次全面安全检测。

服务支持

克鲁德重工提供MHhs型花架龙门吊全生命周期服务：免费场地勘察→桁架结构设计→制造→安装调试→操作培训→年度维保。更多型号技术参数和报价预算，请致电13903802779或在线咨询客服，24小时内响应。
