MH型单梁门式起重机MH型电动单梁门式起重机

产品介绍

MH型单梁门式起重机（俗称龙门吊、单梁门吊）是中小型可带悬臂的简易门式起重机。主梁采用U型槽板与工字钢焊接而成的组合梁，电动葫芦采用CD1/MD1型，大车运行机构采用三合一驱动装置。其结构简单、安装维修方便，多用于工厂、货场、码头、水电站等使用频度较低的场所。

MH型起重量3~16吨，跨度10~26米，工作环境温度-25℃~+40℃。相比标准MH型，该经济版本主梁采用U型槽板组合梁替代箱形梁，货期快、价格实惠，适用于使用频度低或额定起重量起吊次数少的场所。操纵方式有地面操纵、操纵室操纵和遥控三种形式。

产品规格

• 产品名称：MH型单梁门式起重机（简易龙门吊）
• 型号规格：MH型，起重量3~16吨
• 产品产地：河南新乡（克鲁德重工）
• 主梁结构：U型槽板与工字钢焊接组合梁（经济型）
• 起升机构：CD1/MD1型钢丝绳电动葫芦
• 适用跨度：10~26米

产品图片

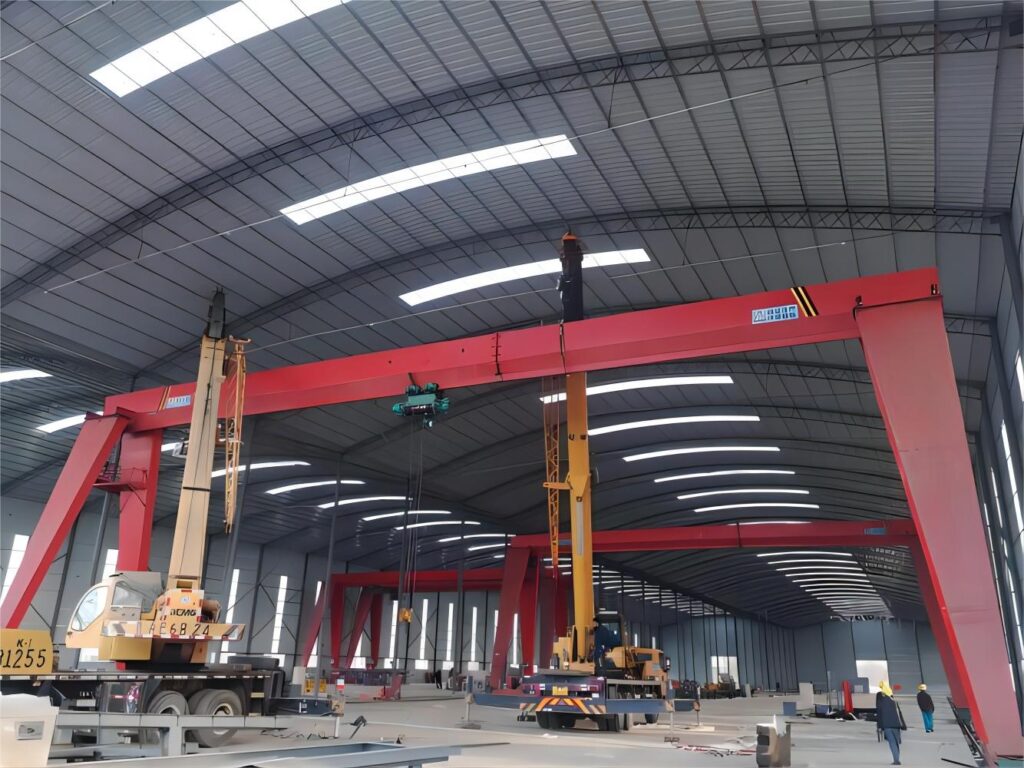

以上展示MH型单梁门式起重机实拍。U型槽板与工字钢焊接组合梁结构，经济实惠、货期快。

产品特点

• 经济实惠货期快：U型槽板组合梁替代箱形梁，制造成本低、焊接工作量小，标准货期10~15天，比箱形梁快5~7天。
• 结构简单易维护：主梁结构简单、零部件通用性强，电动葫芦为标准件，日常维护和配件更换方便快捷。
• 可带悬臂：主梁两端可加装悬臂，延伸覆盖范围，适用于货场堆垛和跨越装卸。
• 三合一驱动：大车运行机构采用三合一驱动装置（电机+减速机+制动器集成），结构紧凑、安装方便、故障率低。
• 多种操纵方式：地面操纵、操纵室操纵、无线遥控三种形式可选，可按使用场景灵活配置。
• 适用低频场景：特别适合使用频度低、额定起重量起吊次数少的场所，经济性优于标准门式。

工作原理

MH型单梁门式起重机大车行走机构沿地面轨道纵向移动，电动葫芦沿主梁工字钢下翼缘横向移动，实现矩形作业区内的三维物料搬运。CD1型锥形转子电机驱动卷筒缠绕钢丝绳实现吊钩升降，断电时锥形制动器自动抱闸。

产品结构

MH型单梁门式起重机由以下核心部分组成：

组合主梁：U型槽板与工字钢焊接组合梁，经济实惠。主梁上铺设电动葫芦运行轨道。

支腿系统：标准型支腿，材质Q235B或Q355B。下端焊接地梁，地脚螺栓固定于混凝土基础。可按需定制外悬臂。

大车行走机构：三合一驱动装置（电机+减速机+制动器集成），速度20~45m/min可选。

电动葫芦：CD1/MD1型钢丝绳电动葫芦，含锥形转子电机、三级减速器、卷筒、钢丝绳、吊钩组。

电气控制系统：主断路器、接触器、热继电器、限位器。控制电压AC 36V安全电压。

技术参数

MH型单梁门式起重机主要技术参数

规格表示方法：地面操纵 — 例：MH5-22.5 A4（5t，跨度22.5m，A4）；操纵室操纵 — 例：MH10t-16.5A5S（10t，跨度16.5m，A5，带操纵室）

产品图纸

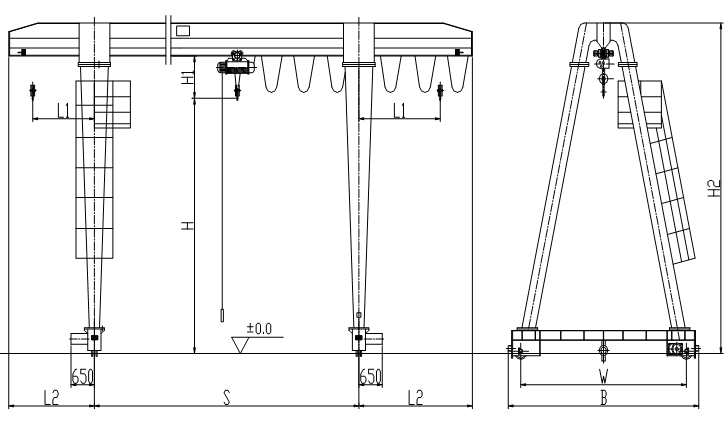

以上为MH型单梁门式起重机主要尺寸图纸（5t示例），实际尺寸根据起重量、跨度和起升高度确定。

适用场景

• 工厂车间：一般机械制造和装配车间的物料搬运。
• 货场仓库：成件货物的装卸和堆垛，经济型门吊降低运营成本。
• 码头：小型码头和泊位的散杂货装卸。
• 水电站：设备安装和检修，使用频度低但需要可靠吊装。

选型指南

轻型工况：3~5t，跨度10~18m，适用小型车间、仓库。经济版U型梁即可，参考价格2~6万元。

中型工况：5~10t，跨度18~22m，适用工厂、货场。可配悬臂提升覆盖范围，参考价格6~14万元。

大型工况：10~16t，跨度22~26m，适用码头、水电站。需确认基础承载力和大风天气防风方案，参考价格14~25万元。

选型提示：请提供起重量、跨度、起升高度（H=6m或9m等）、是否需要悬臂，克鲁德重工免费出具方案。

使用说明

操作前检查：确认轨道无障碍物、组合梁焊缝完好、钢丝绳无断丝、制动器间隙正常、限位器灵敏。

运行操作：起吊前先试吊200mm检查制动。U型组合梁相对箱形梁晃动稍大，吊运大件时使用牵引绳控制摆动。严禁超载。

停机：吊钩升至上限位，大车停至锚定区，切断主电源。露天停放夹紧夹轨器。

服务支持

克鲁德重工提供MH型单梁门式起重机全生命周期服务。致电13903802779，24小时响应。

需要MH型单梁门式起重机选型方案或报价？
欢迎随时联系克鲁德重工销售技术团队。

常见问题
