MG型路桥提梁机
📋 产品速览
MG型路桥专用门式起重机（单钩），又称工程龙门吊、提梁机、移梁机，是路桥工程建设中用于预制梁吊运、架设的核心设备。起重量50t~200t，跨度20~40m，工作级别M3，采用桁架式主梁结构——造价低、迎风面积小、便于拆装搬迁。标配两台联动抬吊作业（关于双车抬吊同步控制方案可参考造船厂双小车抬吊案例），适用于高速公路、高铁桥梁预制场的梁片吊装和移运。
路桥起重机介绍
MG型路桥专用门式起重机(单钩)又称工程门式起重机、工程龙门吊、路桥门机等，它常用于路桥工程建设当中的一种起重机械设备，根据使用场景不同又被称为提梁机、移梁机、架桥龙门吊等。

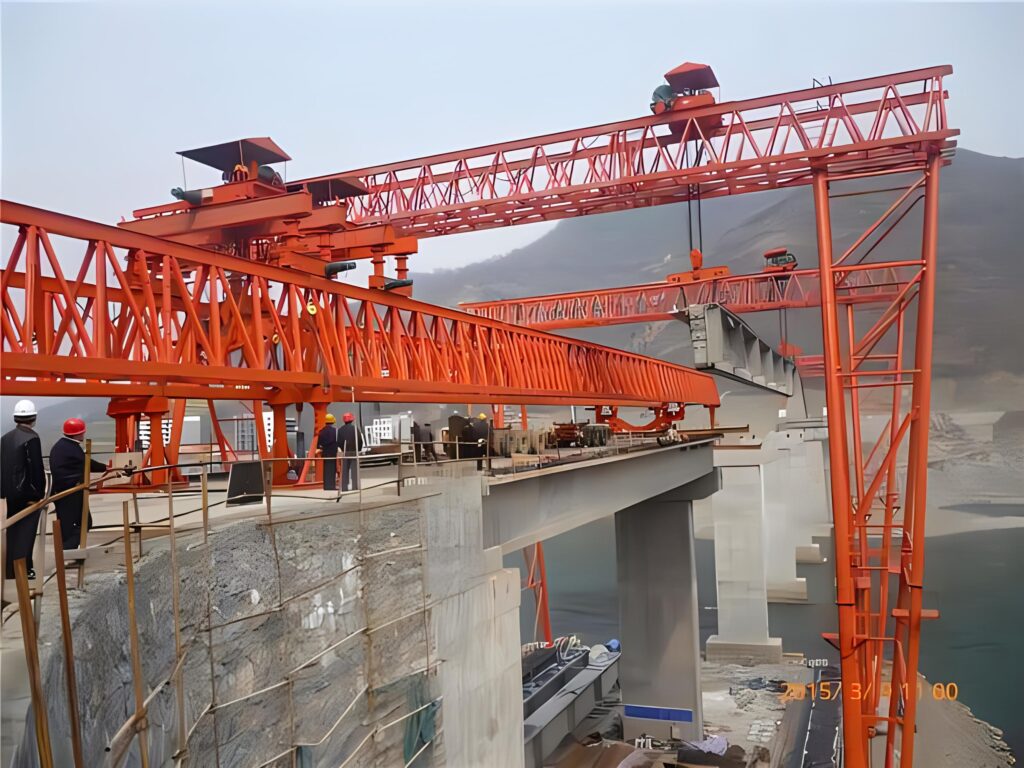

路桥起重机图片
路桥起重机结构
MG型路桥专用门式起重机(单钩)结构形式有桁架型和箱梁型，桁架型由于造价低、迎风面积小、容易搬迁等优点被广泛使用，整机是由地梁、支腿、主梁、起升机构、馈电装置等组成，通常是两台MG型路桥专用门式起重机进行抬吊作业，禁止在易燃易爆、腐蚀性介质环境中使用。
路桥起重机说明
- 产品名称：路桥专用单钩门式起重机
- 别名别称：路桥门机/工程龙门吊/提梁机
- 型号规格：MG型
- 所属类别：双梁门式
- 产品产地：河南新乡
- 非标定制：可非标定制
- 动力形式：三相交流380V-50Hz
- 是否现货：定制生产
- 生产周期：45~60天
- 供货范围：全国
- 送达方式：自提/代办货运
- 是否安装：安装另计
- 售后方式：一年保修
路桥起重机参数
路桥专用单钩门式起重机外形结构示意图（60、80、100吨）
路桥专用单钩门式起重机技术参数及外形尺寸表（60、80、100吨）
| 起重量 | 主钩 | t | 50-200吨 | 80吨 | 100吨 | |||||||||||||||||||||
| 副钩 | – | – | – | |||||||||||||||||||||||
| 跨度 | m | 20 | 24 | 28 | 32 | 36 | 40 | 20 | 24 | 28 | 32 | 36 | 40 | 20 | 24 | 28 | 32 | 36 | 40 | |||||||
| 起升高度 | 主钩 | m | 9000 | |||||||||||||||||||||||
| 副钩 | – | – | – | |||||||||||||||||||||||
| 工作级别 | M3 | |||||||||||||||||||||||||
| 速度 | 主钩 | m/min | 0.83 | 0.67 | 0.57 | |||||||||||||||||||||
| 副钩 | – | – | – | |||||||||||||||||||||||
| 小车运行 | 0-6.7 | 0-6.7 | 0-6.7 | |||||||||||||||||||||||
| 大车运行 | 0-6.7 | 0-6.7 | 0-7.5 | |||||||||||||||||||||||
| 极限尺寸 | L1 | mm | 2500 | 2500 | 2600 | |||||||||||||||||||||
| C1 | 1300 | 1800 | 2000 | |||||||||||||||||||||||
| C2 | 1300 | 1800 | 2000 | |||||||||||||||||||||||
| 主要尺寸 | H | mm | 12850 | 13500 | 13900 | |||||||||||||||||||||
| H1 | 9000 | 9000 | 9000 | |||||||||||||||||||||||
| H2 | 380 | 380 | 400 | |||||||||||||||||||||||
| B | 7044 | 7245 | 7540 | 7245 | 7560 | 7850 | 5572 | 5872 | 7860 | |||||||||||||||||
| K | 2000 | 2200 | 2500 | 2200 | 2500 | 2800 | 2200 | 2500 | 2800 | |||||||||||||||||
| W | 5370 | 5570 | 5870 | 5570 | 5872 | 6172 | 7245 | 7540 | 6172 | |||||||||||||||||
| 最大轮压 | KN | 201 | 210 | 216 | 222 | 226 | 232 | 260 | 268 | 278 | 283 | 290 | 301 | 320 | 325 | 328 | 337 | 340 | 350 | |||||||
| 电机总功率 | kw | 18.4 | 20 | 26 | 25.4 | 27.4 | 35.4 | 27.4 | 35.4 | |||||||||||||||||
| 荐用钢轨 | P38 | P43 | P43 | |||||||||||||||||||||||
| 电源 | 三相交流 380V 50Hz | |||||||||||||||||||||||||
路桥专用单钩门式起重机外形结构示意图（150吨）
路桥专用单钩门式起重机技术参数及外形尺寸表（150吨）
| 起重量 | 主钩 | t | 150吨 | ||||
| 副钩 | – | ||||||
| 跨度 | m | 20 | 30 | 40 | |||
| 起升高度 | 主钩 | m | 12 | ||||
| 副钩 | – | ||||||
| 工作级别 | M3 | ||||||
| 速度 | 主钩 | m/min | 0.67 | ||||
| 副钩 | – | ||||||
| 小车运行 | 0-5.5 | ||||||
| 大车运行 | 0-7.7 | ||||||
| 极限尺寸 | L1 | mm | 3200 | ||||
| C1 | 2000 | ||||||
| C2 | 2000 | ||||||
| 主要尺寸 | H | mm | 17900 | ||||
| H1 | 12000 | ||||||
| H2 | 400 | ||||||
| B | 11160 | ||||||
| K | 3000 | ||||||
| W | 8000 | ||||||
| 最大轮压 | KN | 258 | 267 | 274 | |||
| 电机总功率 | kw | 36.8 | 40 | ||||
| 荐用钢轨 | QU100 | ||||||
| 电源 | 三相交流 380V 50Hz | ||||||
常见问题
问：提梁机和普通龙门吊有什么区别？
答：提梁机是龙门吊在路桥工程中的专用变体——起重量大（60~100t）、跨度大（20~40m）、采用桁架结构便于拆装搬迁。普通龙门吊多用于货场装卸（10~50t），箱型结构为主，不频繁搬迁。
问：为什么路桥工地用桁架结构而不是箱梁结构？
答：桁架结构三个优势——造价低约30%~40%、迎风面积小（抗风能力强）、可拆解运输到下一个工地重复使用。箱梁结构适合固定厂房，在频繁搬迁的路桥工地性价比低。
问：提梁机需要特殊基础吗？
答：需要铺设临时轨道（通常P43/P50钢轨），地基承载力≥150kPa。预制场通常铺设碎石道砟+枕木，完工后轨道可拆除回收。不推荐直接在土质地面上运行。
问：两台提梁机抬吊怎么保证同步？
答：传统方案是两台独立操作+对讲机协调（对操作工技能要求高）。升级方案可选电气同步控制——主从PLC通过激光测距实时反馈两车位置偏差，精度可达±10mm。
产品类别：门式起重机 · 提梁机 | 非标定制 · 全国供货 · 一年保修
标准依据：GB/T 3811-2008《起重机设计规范》 | 河南克鲁德重工制造
