Электрическая тележка-платформа KPW с резиновыми колёсами
Описание продукции
Электрическая тележка-платформа KPW безрельсовая (электрическая тележка-платформа на резиновых колёсах с поворотом во всех направлениях) — грузоподъемность от 6 до 40 тонн, размеры стола от 3600x2000 до 5000x2500 мм. Предназначена для грузопереработки между цехами или внутри цеха в условиях отсутствия рельсовых путей. Электрическая тележка-платформа KPW безрельсовая питается от аккумуляторной батареи и приводится в движение резиновыми колёсами, что позволяет свободно двигаться вперёд, назад и разворачиваться без необходимости укладки рельсов. Преимущества: маневренность, отсутствие затрат на строительство инфраструктуры, возможность оперативного изменения маршрута движения.
Технические характеристики
Наименование: Электрическая тележка-платформа KPW на резиновых колёсах с поворотом во всех направлениях (безрельсовая)
Модель: Серия KPW (KPW/KPW6T/KPW10T/KPW16-20T/KPW25T/KPW40T)
Номинальная грузоподъемность: 6~40 т
Тип питания: от аккумуляторной батареи (свинцово-кислотная / литий-ионная)
Скорость передвижения: 15~25 м/мин (плавное регулирование скорости)
Способ управления: проводной пульт + радиопульт
Изготовление по индивидуальному заказу: возможно (размеры стола, грузоподъемность, специальные функции — по требованию заказчика)
Особенности продукции
Безрельсовое перемещение: не требует укладки рельсов, не повреждает напольное покрытие, движение в любом направлении.
Гибкий поворот: двухдвигательный дифференциальный поворот, малый радиус разворота, возможность разворота на месте.
Питание от аккумуляторной батареи: тяговая свинцово-кислотная батарея, запас хода ≥6 км, ресурс батареи — более 800 циклов зарядки.
Двойное управление: в стандартной комплектации — проводной пульт (5 м) + радиопульт (50 м), возможность переключения между двумя режимами управления.
Безопасность: передний и задний предохранительные борта + инфракрасный радар обнаружения препятствий с автоматической остановкой + звуковая и световая сигнализация + кнопка аварийной остановки.
Интеллектуальная зарядка: полностью автоматическое зарядное устройство с автоматическим отключением по завершении зарядки и защитой от неисправностей.
Защита от низкого заряда: предотвращает глубокий разряд и повреждение аккумуляторной батареи.
Изготовление по индивидуальному заказу: размеры стола, грузоподъемность, специальные функции — по требованию заказчика.
Принцип работы
Принцип работы электрической тележки-платформы KPW безрельсовой: аккумуляторная батарея подает постоянный ток, который через бесщеточную электрическую систему управления приводит в действие двапеременный ток электродвигателя заднего моста. Двигатели передают крутящий момент через редуктор на ведущие резиновые колёса, обеспечивая движение тележки вперёд и назад. При повороте PLC осуществляет дифференциальное регулирование частоты вращения левого и правого ведущих колёс, а гидравлический поворотный опорный механизм завершает маневр. Торможение осуществляется двумя способами: динамическое торможение и торможение с электромагнитным тормозом при потере питания, что гарантирует безопасную остановку. Сигналы управления подаются с ручного проводного пульта или радиопульта и обрабатываются контроллером S7-200PLC, который управляет работой приводного двигателя и поворотного механизма.
Конструкция изделия
Электрическая тележка-платформа KPW безрельсовая состоит из следующих основных узлов:
Рама: сварная конструкция коробчатого типа, несущая платформа из стального листа 6 мм.
Поворотный колёсный блок: 4~8 цельнолитых полиуретановых шин, включая подвеску.
Приводная система: двапеременный ток электродвигателя (1,5~3 к Вт x 2), двухступенчатый коническо-цилиндрический редуктор с закалёнными зубьями.
Поворотный механизм: двойное гидравлическое поворотное опорное устройство.
Аккумуляторная батарея: тяговая свинцово-кислотная батарея, 210~330 Ач / 36~48 В.
Электрическая система управления: контроллер S7-200PLC + бесщеточный блок управления, водонепроницаемый и пылезащитный электрошкаф.
Устройства управления: проводной пульт (спиральный кабель 5 м) + радиопульт.
Устройства безопасности: передний и задний предохранительные борта, инфракрасный радар, звуковой и световой сигнализатор, кнопка аварийной остановки, светодиодный индикатор уровня заряда.

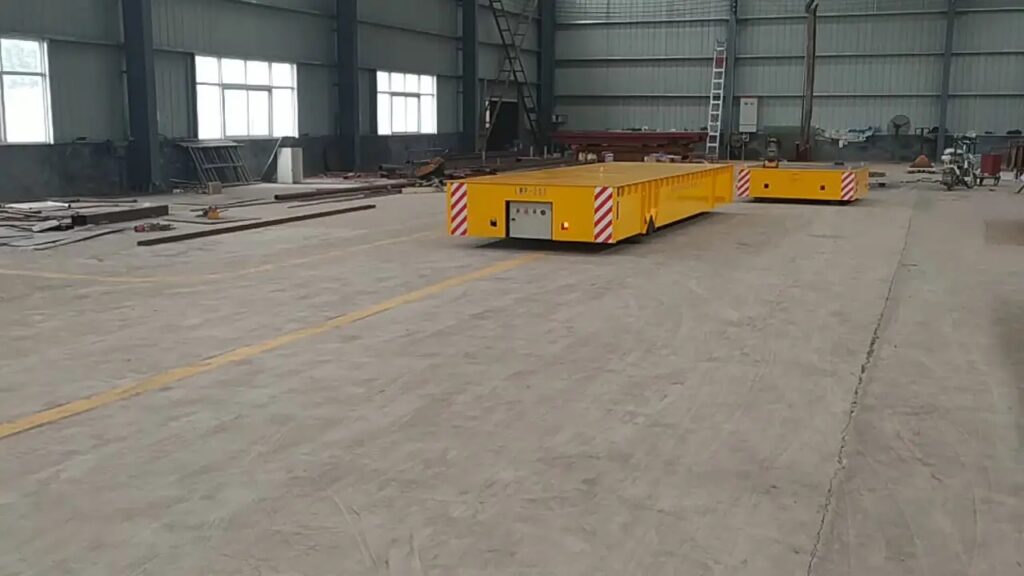

Изображение продукции
Технические параметры
| Модель | KPW | KPW6T | KPW10T | KPW16/20T | KPW25T | KPW40T |
| Номинальная грузоподъемность(t) | 6т | 10т | 16т20т | 25т | 40т | |
| Платформа габариты(mm) | длинаL | 3600mm | 3600mm | 4000mm | 4500mm | 5000mm |
| ширинаB | 2000mm | 2000mm | 2200mm | 2200mm | 2500mm | |
| высотаH | 650mm | 650mm | 700mm | 750mm | 850mm | |
| Скорость Передвиженияm/min) | 25m/min | 25m/min | 20m/min | 20m/min | 15m/min | |
| Нижний зазор(mm) | 50mm | 50mm | 50mm | 60mm | 60mm | |
| колёса | 18X6X121/8 | 18X6X121/8 | 18X8X12 1/8 | 18X9X12 1/8 | 22X12X16 | |
| колёсная базаA(mm) | 2000mm | 2000mm | 2200mm | 2500mm | 2800mm | |
| Двигатель/Мощность/(Kw) | XQ-1.5X2 | XQ-1.5X2 | XQ-1.5X2 | XQ-2.2X2 | XQ-3X2 | |
| аккумуляторная батарея Модель грузоподъёмность/Напряжение | 3D210210Ah/36V | 3D210210Ah/36V | D250 250Ah/36V/48V | D330 330Ah/48V | ||
| справочная масса(t) | 2.7T | 3T | 3.8T | 4.8T | 6.3T | |
| количество колёс/Колесо | 6/1.4t | 8/1.5t | 8/3t | 8/3.7t | 8/5.5t | |
| примечание: 1) прочееразмеры стола,грузоподъемностьпо индивидуальному заказу; 2) стандартная комплектациябеспроводное дистанционное управлениедва способа управления: с пульта и по кабелю.пневмоколёса Транспортная тележкаустановка предохранительных кромок спереди и сзади,остановка при столкновении. 3) стандартная комплектация импортным Управлениеэлектроуправление,Двухскоростнойуправление; 4) KPDWпневмоколёса Транспортная тележкаавтозарядка приобретается отдельно Двигатель. | ||||||
Область применения
Электрическая тележка-платформа KPW безрельсовая подходит для следующих областей:
Межцеховой трансфер: транспортировка грузов или тяжелых изделий между двумя цехами без прокладки рельсов, возможность изменения маршрута в любой момент.
Внутрицеховые перевозки: грузопереработка от позиции A до позиции B в цехе, гибкое изменение маршрута движения.
Автомобилестроение: транспортировка комплектующих и сборка на производственной линии автомобилей.
Судостроение: транспортировка тяжелых материалов, таких как стальной лист и секции, на верфи.
Штамповка пресс-форм: транспортировка и замена пресс-форм в штамповочном цехе.
Распределение стали: транспортировка тяжелых материалов, таких как стальной рулон и стальной лист, на металлургическом заводе.
Сборка крупногабаритного оборудования: транспортировка компонентов в процессе монтажа и сборки крупных машин и оборудования.
Руководство по выбору
Легкие условия эксплуатации: KPW~KPW6T (до 6 тонн), размеры стола 3600x2000 мм, двигатель 1.5 к Втx2, подходит для цехов с легкими нагрузками и ограниченным пространством, ориентировочная цена 50000~100000 юаней.
Средние условия эксплуатации: KPW10T~KPW20T (10~20 тонн), размеры стола 4000x2200 мм, двигатель 1.5~2.2 к Втx2, подходит для транспортировки грузов средней грузоподъемности, ориентировочная цена 100000~200000 юаней.
Тяжелые условия эксплуатации: KPW25T~KPW40T (25~40 тонн), размеры стола 4500x2500~5000x2500 мм, двигатель 2.2~3 к Втx2, подходит для транспортировки тяжелых и крупногабаритных изделий, ориентировочная цена 200000~500000 юаней.
Инструкция по эксплуатации
Проверка перед эксплуатацией: проверьте достаточность заряда батареи, нормальное давление в шинах, исправность устройств безопасности (защитный кант/аварийная остановка/звуковая и световая сигнализация).
Запуск: включите электропитание, выберите режим управления по кабелю или с пульта дистанционного управления, запустите тележку с помощью рукоятки управления или пульта дистанционного управления.
Управление движением: движение вперед/назад управляется джойстиком или кнопками, поворот осуществляется за счет дифференциального управления, обращайте внимание на ровность поверхности.
Зарядка: используйте полностью автоматическое интеллектуальное зарядное устройство, подключите разъем 175A, автоматическое отключение при полной зарядке, электропитание зарядного устройства трехфазное 380В.
Техническое обслуживание: периодический осмотр уровня электролита и клеммных соединений аккумулятора, проверка износа шин, смазка механизма поворота и редуктора привода, очистка электрического шкафа управления.
Почему выбирают Келуде Тяжёлая Промышленность
Многолетний отраслевой опыт: Келуде Тяжёлая Промышленность специализируется в области электрических транспортных тележек. Безрельсовая электрическая тележка-платформа KPW оснащена сварной рамой коробчатого типа и импортной системой управления с бесступенчатым регулированием скорости, что обеспечивает прочную конструкцию и плавное управление.
Гибкая настройка без рельсов: Безрельсовая конструкция не требует разрушения инфраструктуры, маршрут движения может быть изменен в любой момент. Размеры стола, грузоподъемность и специальные функции могут быть изготовлены по индивидуальному заказу для удовлетворения потребностей различных областей применения.
Безопасность, надежность и долговечность: Четырехуровневая защита: защитный кант спереди и сзади + инфракрасный радар + звуковая и световая сигнализация + устройство аварийной остановки. Интеллектуальная защита зарядки аккумулятора, дробеструйная очистка и окраска всего кузова обеспечивают длительный срок службы.
Сервисная поддержка
Келуде Тяжёлая Промышленность предоставляет полный жизненный цикл обслуживания безрельсовых электрических тележек-платформ KPW: проектирование решения на предпродажном этапе, нестандартное изготовление, заводское тестирование, пусконаладка на месте, обучение операторов, послепродажное обслуживание. Для получения технических параметров других моделей и котировки бюджета, пожалуйста, звоните по телефону13903802779 или обратитесь к онлайн-консультанту, ответ в течение 24 часов.
Часто задаваемые вопросы
В: Каким национальным стандартам соответствует безрельсовая электрическая тележка-платформа KPW?
О: Проектирование и производство осуществляется в соответствии со стандартами JB/T 6127-92 «Электрическая транспортная тележка» и GB 5226.1 «Электробезопасность машин и механизмов», устройства безопасности соответствуют требованиям соответствующих отраслевых спецификаций.
В: В чем разница между безрельсовой электрической тележкой-платформой KPW и рельсовой электрической тележкой-платформой?
О: Безрельсовой электрической тележке-платформе KPW не требуется прокладка рельсов, она перемещается по земле на пневматических колесах, обладает высокой маневренностью и может изменять маршрут в любой момент; рельсовой электрической тележке-платформе требуется прокладка стальных рельсов на земле, и она движется по фиксированному пути. Безрельсовая тележка подходит для сценариев перевозки с нефиксированным маршрутом, рельсовая тележка подходит для тяжелых возвратно-поступательных перевозок по фиксированному маршруту.
В: Сколько стоит безрельсовая электрическая тележка-платформа KPW?
О: Цена на безрельсовую электрическую тележку-платформу KPW зависит от грузоподъемности и размеров стола: малая 6 тонн — около 5~10 млн юаней, средняя 10~20 тонн — около 10~20 млн юаней, большая 25~40 тонн — около 20~50 млн юаней. Точная цена рассчитывается на основе требований нестандартного изготовления, пожалуйста, свяжитесь с отделом продаж для получения подробной котировки.
