Elektro-Einträger-Hängekran LX-Typ für Monoschiene
Der LX-Typ Elektro-Einträger-Hängekran (LX-Einschienen-Hängekran) ist ein leichter Kleinkran für den schienengebundenen Betrieb, der in Verbindung mit CD1/MD1-Elektrokettenzügen eingesetzt wird. Mit einer Tragfähigkeit von 0,5 bis 10 Tonnen und einer Spannweite von 2 bis 22,5 Metern eignet er sich für Orte, an denen die Höhe von der Schienenoberkante bis zur Unterkante der Dachbinder ≤500 mm beträgt. Dieser Artikel erläutert die Technischen Parameter, Typen und Spezifikationen, Maßzeichnungen, Preisreferenzen sowie den Einkaufsführer für den LX-Typ Hängekran.
Der LX-Typ Elektro-Einträger-Hängekran wird zusammen mit CD1- und MD1-Elektrokettenzügen eingesetzt und fungiert als leichter Kleinkran für den schienengebundenen Betrieb. Diese Maschine eignet sich für Fabrik- und Lagergebäude, bei denen die Höhe von der Schienenoberkante bis zur Unterkante der Dachbinder ≤500 mm beträgt. Das Produkt ist für die Bodenbedienung ausgelegt. Die Umgebungstemperatur für den Betrieb liegt zwischen 25 °C und 40 °C. Der Betrieb in explosionsgefährdeten, leicht entzündlichen oder korrosiven Medienumgebungen ist untersagt.
Konstruktionsnorm des LX-Typ Elektro-Hängekrans
Der LX-Typ Elektro-Einträger-Hängekran ist ein auf dem Markt gebräuchlicher elektrischer Hängekran, auch bekannt als Einträger-Hängekran, Hängekran mit Einträger, elektrischer Hängekran oder Hängekran. Der LX-Typ Elektro-Einträger-Hängekran wird gemäß der neuen nationalen Norm JB/T2603-2008 „Elektro-Hängekrane" hergestellt (ersetzt die alten Normen JB/T2603-1984 und JB/T2603-1994).
Der LX-Typ Elektro-Einträger-Hängekran wird zusammen mit CD1/MD1-Drahtseil-Elektrokettenzügen oder elektrischen Kettenzügen verwendet. Die Laufräder der Kranbrücke verfahren auf einem I-Träger, wodurch ein leichter Kleinkran als Hängekran für den schienengebundenen Betrieb entsteht.
Merkmale des LX-Typ Elektro-Einträger-Hängekrans
Der Elektro-Einträger-Hängekran zeichnet sich durch seine kompakte Bauweise und den geringen Platzbedarf in der Werkshalle aus. Er eignet sich für Werkstätten ohne Konsolen, die für die Montage eines Krans erforderlich wären, und ist generell für die Montage an der Decke von Flachdachhallen mit tragendem Ringanker oder von Stahlbauhallen geeignet. Die Anschaffungskosten des LX-Typ Elektro-Einträger-Hängekrans liegen etwas unter denen des LD-Typ Elektro-Einträgerkrans. Er wird häufig in Wasserwerken, Kläranlagen, Pumpenhäusern, Bearbeitungswerkstätten und Montagehallen, Industriebetrieben, Pharmaunternehmen, Lagern und anderen Orten mit nicht allzu häufiger Nutzung eingesetzt.
Das Betriebssystem des LX-Typ Elektro-Einträger-Hängekrans ist für die Bodenbedienung ausgelegt (kabelgebundene Handsteuerung, Funkfernsteuerung; beide Betriebsarten können kombiniert werden). Die Dienststufe des Einträger-Hängekrans ist A3/M3.
Die Umgebungstemperatur für den Betrieb des Elektro-Hängekrans liegt zwischen -25 °C und 45 °C, die Relative Luftfeuchtigkeit beträgt ≤85 %. Der Elektro-Einträger-Hängekran ist für den Betrieb in Umgebungen ohne leicht entzündliche, explosionsgefährdete oder korrosive Medien geeignet. Für spezielle Umgebungen kann ein explosionsgeschützter Hängekran gefertigt werden; für Umgebungen mit geschmolzenem Metall oder hochgiftigen Stoffen kann ein Hängekran für die Metallurgie angefertigt werden.
Standard-Stromversorgung: AC 380V 50HZ, kundenspezifische Anpassungen sind auf Anfrage möglich.
Die Hauptkomponenten des LX-Typ Elektro-Einträger-Hängekrans umfassen den Hauptträger des Krans, die Kopfträger als Hängeendstücke, den Elektrokettenzug und den Elektroschrank (DK). Das Stromversorgungssystem ist entweder als Schleppleitung oder als weiche Nachziehkette ausgeführt.
Umgebungen mit leicht entzündlichen oder explosionsgefährdeten Medien sind für den LX-Typ Elektro-Einträger-Hängekran nicht geeignet. In solchen Umgebungen sollte der LXB-explosionsgeschützte Hängekran verwendet werden. Das Stromversorgungssystem des explosionsgeschützten Elektro-Hängekrans MUSS mit einer weichen Nachziehkette und NICHT mit einer Schleppleitung ausgeführt werden, um Funkenbildung im elektrischen System und damit eine Entzündung zu vermeiden. Dies ist unbedingt zu beachten!
Anwendungsbereiche und Kundenreferenzen
Der Kernvorteil des LX-Typ Hängekrans liegt in der „fehlenden Notwendigkeit von Konsolen, den geringeren Kosten und der Eignung für Flachdachhallen". Besonders geeignet ist er für die folgenden Szenarien:
▎Wasserwerk / Kläranlage

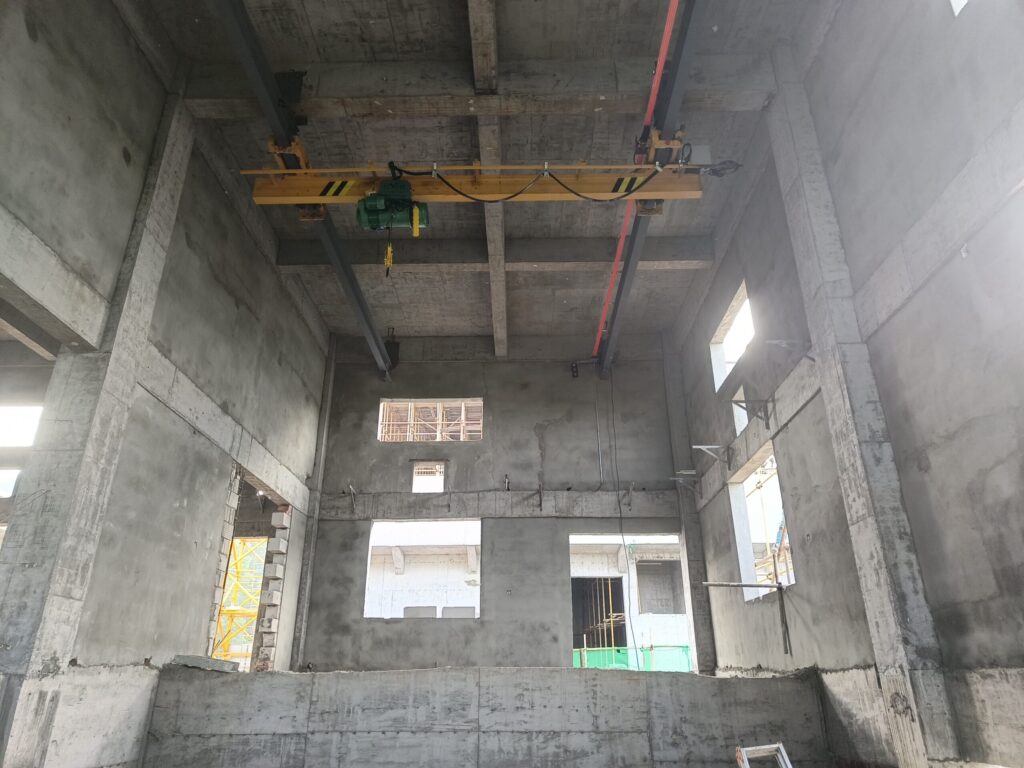

In Pumpenhäusern, Filterhallen und Chemikalienräumen von Wasserwerken ist die Werkshalle oft niedrig; der Abstand von der Unterkante des Dachbinders bis zur Schienenoberkante beträgt häufig weniger als 500 mm, sodass ein herkömmlicher LD-Typ Einträgerkran nicht installiert werden kann. Der LX-Typ Hängekran wird direkt am I-Träger des Dachstuhls aufgehängt und benötigt keine Konsolen, was die geringsten Eingriffe in die Gebäudestruktur bedeutet. In einem kommunalen Wasserwerk in Xinxiang, Henan, betrug die lichte Höhe des Pumpenhauses nur 4,2 Meter. Wir installierten einen 2-Tonnen-LX-Typ mit 8 Metern Spannweite über dem Filterbecken im Chemikalienraum. In Verbindung mit einem CD1-Elektrokettenzug ist er für das tägliche Anheben von Schiebern und den Transport von Chemikaliensäcken völlig ausreichend – die Gesamtkosten lagen unter 30.000 RMB.
▎Bearbeitungswerkstatt und Montagehalle
Bearbeitungswerkstätten zeichnen sich durch eine dichte Maschinenaufstellung und häufigen, aber nicht hochintensiven Kranbetrieb aus. Die Dienststufe A3/M3 des LX-Typs passt genau zu dieser Art von Anwendung – mehrere Dutzend Hübe pro Tag mit Lasten von 2 bis 5 Tonnen. Eine Präzisionsgießerei in Changzhou installierte in ihrer Feingusswerkstatt drei LX-Typ 5-Tonnen-Hängekrane, die die Bereiche Formschalenherstellung, Gießen und Reinigung abdecken. Der Kunde hob zwei Hauptvorteile hervor: Erstens die flexible Anordnung der Ringschiene, die es den drei Kranen ermöglicht, die gesamte Werkstatt diagonal abzudecken; zweitens die schnelle Montage – vom Auftrag bis zur Inbetriebnahme vergingen nur 12 Tage.
▎Pharmaunternehmen / Lager
In Rohstofflagern und Fertigwarenlagern von Pharmaunternehmen ist die Hubfrequenz gering, aber die Ausrüstung muss sauber und ölfrei sein. Der LX-Typ verwendet einen Elektrokettenzug mit Schleppleitung zur Stromversorgung, was ordentlicher ist als eine alte Kabeltrommel und Verschleiß durch bodenschleifende Kabel vermeidet. Im Rohstofflager einer TCM-Arzneimittelfabrik in Anhui wurde ein 3-Tonnen-LX-Typ mit 12 Metern Spannweite für den Transport von Kräuterballen eingesetzt. Nach der Installation stieg die Raumnutzung des Lagers um 30 % – da der Hängekran keine Bodenfläche beansprucht, können die Regale bis direkt an die Wand gestellt werden.
▎Werkshallen-Umbau / temporäre Hebe punkte
Bei der Renovierung älterer Werkshallen tritt häufig das Problem auf: „Die Halle war ursprünglich nicht für einen Kran ausgelegt, aber jetzt wird einer benötigt." Der LX-Typ Hängekran ist die erste Wahl für solche Umbauten – es müssen keine Konsolen herausgebrochen und keine Kranbahnträger gegossen werden; er wird einfach am vorhandenen I-Träger des Dachstuhls aufgehängt. Wir haben für eine Maschinenfabrik in Zhengzhou den Umbau einer alten Gießerei durchgeführt. Formen, die früher manuell bewegt wurden, werden nun mit einem nachgerüsteten LX-Typ 3-Tonnen-Hängekran transportiert. Die Transportzeit sank von 40 Minuten auf 8 Minuten, und die Gebäudestruktur musste nicht verändert werden.

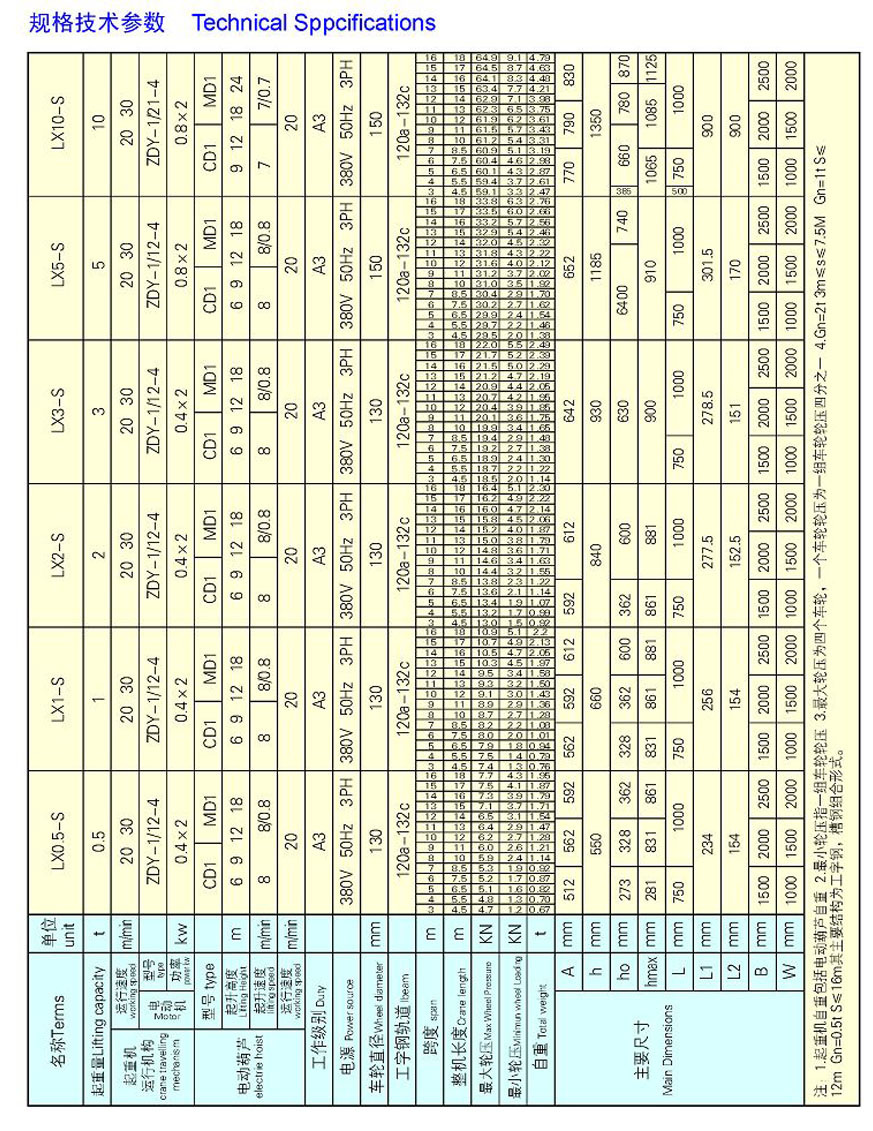

Abmessungen und Technische Parameter des LX-Typ Elektro-Einträger-Hängekrans
| LX-TypElektrisch Abmessungszeichnung des Einträger-Hängekrans Outer size Diagram | |||||
|---|---|---|---|---|---|
| Tragfähigkeit Lifting Weight Q(t) | 0.5;1;2;3; | 5 | |||
| Spannweite span S(m) | 3–16 | 3–16 | |||
| Kran Fahrwerk | Fahrgeschwindigkeit(m/min) | 20 | 30 | 20 | 30 |
| Übersetzung | 28.2 | 20 | 30.4 | 21.6 | |
| Elektromotor | ZDY12-4;0.4kw×2 | ZDY12-4;0.8kw×2 | |||
| Elektrokettenzug | Typ | CD₁;MD₁ | |||
| Hubgeschwindigkeit(m/min) | 8;8/0.8 | ||||
| Hubhöhe(m) | 6/9/12/18/24/30 | ||||
| Fahrgeschwindigkeit(m/min) | 20;30 | ||||
| Elektromotor | Käfigläufer mit Konusläufer | ||||
| Arbeitszyklus | mittlere Betriebsart A3/M3 (jc=25%) | ||||
| Stromversorgung | Drehstrom 50Hz 380V | ||||
| Raddurchmesser | Φ130 | Φ150 | |||
| I-Träger | I20a~I45c (GB706-65) | ||||
Preis für Elektro-Einträger-Hängekrane
Elektro-Hängekrane sind Sonderanfertigungen und werden auf Basis der kundenseitigen Vor-Ort-Parameter bzw. Anforderungen konstruiert und gefertigt. Für eine Sonderanfertigung eines Elektro-Hängekrans sind folgende Parameter erforderlich:
- Tragfähigkeit
- Spannweite der Kranschienen-Mittellinie (mit Außenausleger?)
- Hubhöhe
- Hubgeschwindigkeit, Fahrgeschwindigkeit
- Ausstattungsanforderungen usw.

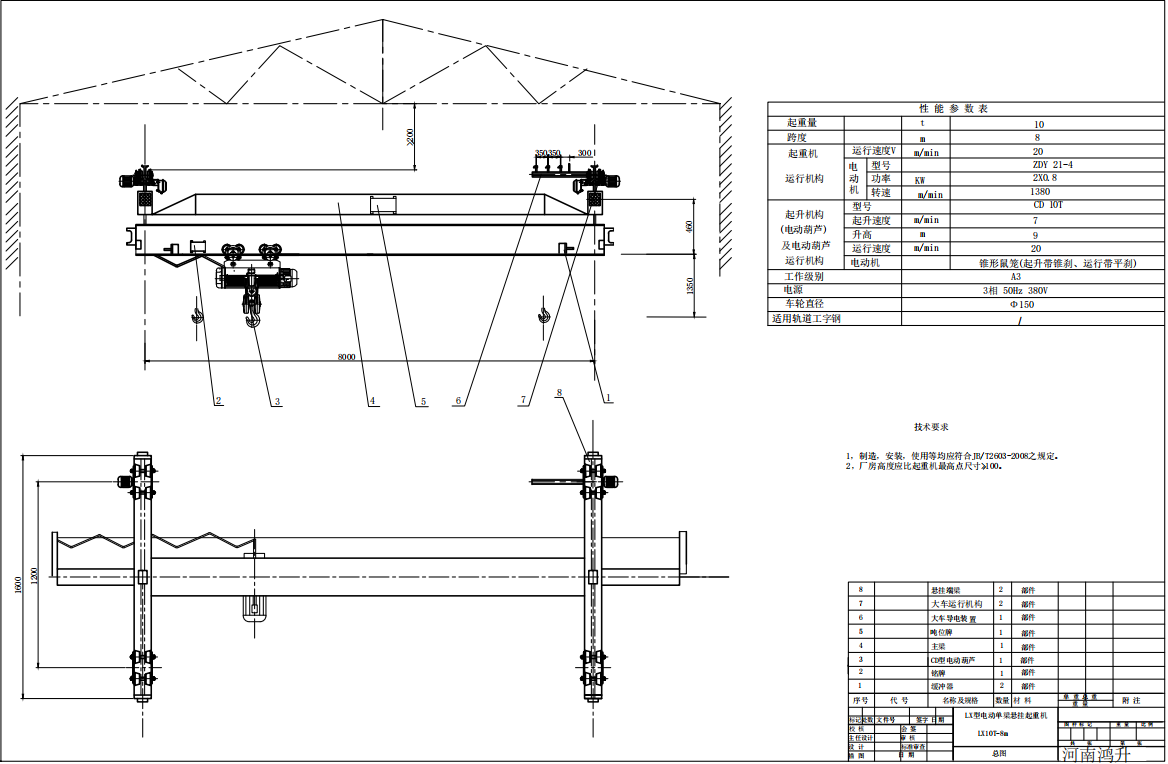

Zeichnungen für Elektro-Einträger-Hängekrane
Warum Kelude Schwerindustrie?
Der LX-Typ Hängekran hat einen einfachen Aufbau, aber bei Montage und Auswahl gibt es einige Besonderheiten zu beachten. Kelude Schwerindustrie hat hier langjährige Erfahrung:
- Fundierte Auswahl: Die Abstimmung von Tragfähigkeit, Spannweite und Lastaufnahmemittel-Typ hat direkten Einfluss auf die Betriebseffizienz. Wir hatten schon Kunden, die sich das Lastaufnahmemittel selbst beschafft und mit dem LX-Hauptträger kombiniert haben – mit dem Ergebnis, dass die Laufräder nicht zur Flanschbreite des I-Trägers passten und nachgerüstet werden musste. Unsere Lösung: Hauptträger, Kopfträger, Lastaufnahmemittel und Steuerung werden als komplettes Set geliefert und vor Auslieferung im Werk getestet.
- Fundierte Montageerfahrung: Der Schlüssel bei der LX-Montage liegt in der Tragfähigkeitsberechnung der Hängevorrichtung und dem Ausrichten der I-Träger-Schiene. Je nach Hallenstruktur (Skelettbau mit Fertigteilplatten, Stahlkonstruktion, Betonträger) sind unterschiedliche Hängevorrichtungen erforderlich. Bei der Erstellung des Montageplans besichtigen wir vor Ort die Dachkonstruktion und legen dann das Konzept fest – kein "Einheitsplan für alle Fälle".
- Transparente Preise: Standardgrößen (0,5–10 t, Spannweite 3–16 m) werden klar kalkuliert, ohne versteckte Kosten. Sonderanfertigungen mit abweichender Spannweite oder besonderer Hubhöhe werden auf Basis der geänderten Materialliste angeboten – ohne zusätzliche Verwaltungsgebühren.
Wenn Sie eine bestehende Werkshalle mit einem Kran nachrüsten möchten oder unsicher sind, ob die Hallenkonstruktion einen LX-Hängekran trägt, senden Sie uns einfach Fotos und Spannweitenangaben. Wir prüfen das für Sie. Die Bewertung ist kostenlos, keine Kosten ohne Angebot.
Häufige Fragen
F: Was ist der Unterschied zwischen einem LX-Hängekran und einem LD-Einträgerkran?
A: Der LX-Typ ist ein Hängekran: Der Hauptträger läuft über Hängevorrichtungen auf der I-Träger-Schiene der Halle – ohne Kranbahnträger und Konsolen. Der LD-Typ ist ein Stützkran: Der Hauptträger läuft mit beiden Enden auf der Kranschiene und benötigt Konsolen an der Hallenstruktur. Der LX-Typ eignet sich für Flachdachhallen ohne Konsolen und ist kostengünstiger.
F: Wie hoch ist die maximale Tragfähigkeit eines Hängekrans?
A: Standardmäßig hat der LX-Elektro-Einträger-Hängekran eine Tragfähigkeit von 0,5–10 t und eine Spannweite von 2–22,5 m. Sonderanfertigungen nach Kundenwunsch sind möglich, aber aufgrund der Tragstruktur der Halle sind über 10 t eher der LD- oder LH-Typ zu empfehlen.
F: Was kostet ein Elektro-Hängekran?
A: Der Preis hängt von Tragfähigkeit und Spannweite ab. Ein 1-t-Kran mit 3 m Spannweite kostet ca. 10.000–20.000, ein 3-t-Kran mit 6 m Spannweite ca. 20.000–40.000, ein 5-t-Kran mit 10 m Spannweite ca. 40.000–70.000. Inklusive Transport, Montage & Inbetriebnahme. Für ein konkretes Angebot senden Sie uns bitte Tragfähigkeit, Spannweite, Hubhöhe und weitere Parameter.
