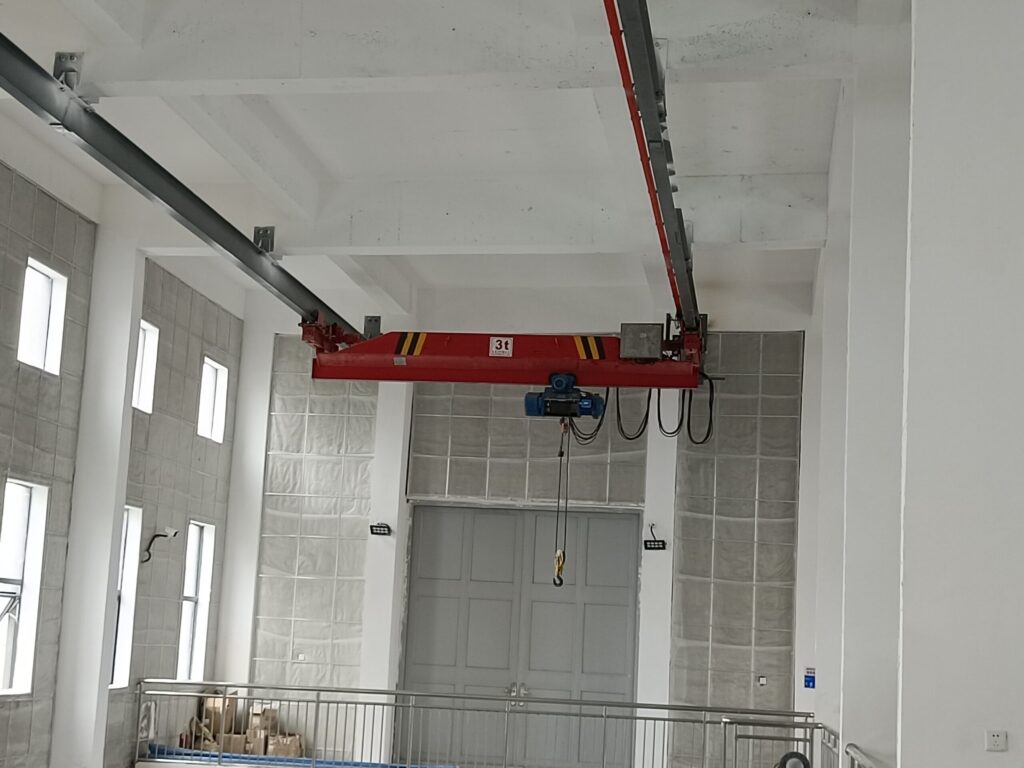

Explosionsgeschützter Elektro-Einträger-Hängekran LX-Typ
Der explosionsgeschützte Elektro-Einträger-Hängekran Typ LXB basiert auf dem „LX-Typ" und wurde gemäß GB3836.1-2000 „Elektrische Betriebsmittel für explosionsgefährdete Bereiche" sowie GB3836.2-2000 „Elektrische Betriebsmittel für explosionsgefährdete Gase – Teil 2: Druckfeste Kapselung „d"" konstruiert. Er wird in Verbindung mit den explosionsgeschützten Elektroseilzügen der Typen HB(BCD) und HBS(BMD) eingesetzt. Die Explosionsschutzklassen sind ExdIIBT4 und ExdIICT4.
Die Produktserie des explosionsgeschützten Elektro-Einträger-Hängekrans Typ LXB wird gemäß der Norm JB/T10219-2011 „Explosionsgeschützter Brückenkran mit einfachem Träger" konstruiert & gefertigt. Entsprechend der ergriffenen Explosionsschutzmaßnahmen, der Explosionsfähigkeit der explosionsfähigen Gemische unter Standardprüfbedingungen und der Zündtemperatur entsprechen Konstruktion & Fertigung dieser Produktserie der druckfesten Kapselung der Stufe 3, Gruppe C oder d. Die Explosionsschutz-Kennzeichnung dieses Krans lautet Exd II BT4 oder Exd II CT4. Er ist für den Einsatz in Bereichen geeignet, in denen explosionsfähige Gemische aus brennbaren Gasen oder Dämpfen mit Luft vorhanden sind, mit Explosionsschutzklasse II A, II B, II C und Temperaturklasse T1 bis T4. Die Bedienung erfolgt wahlweise über Hängetastersteuerung, Fernsteuerung oder eine Kombination aus beidem.
I. Typen und Spezifikationen
Übersicht der Typparameter:
- Typ: LXB;
- Tragfähigkeit: 1 t, 2 t, 3 t, 5 t, 8 t, 10 t; Sonderanfertigung nach Kundenwunsch möglich.
- Leistung: 1–18,5 kW;
- Explosionsschutzklasse: ExdIIBT4, ExdIICT4;
- Stromversorgung: Drehstrom 380 V, 50 Hz (Sonderanfertigung nach Kundenwunsch möglich);
II. Fertigungs- und Prüfnormen
GB3836.1-2000 „Elektrische Betriebsmittel für explosionsgefährdete Gasbereiche – Teil 1: Allgemeine Anforderungen"
GB3836.2-2000 „Elektrische Betriebsmittel für explosionsgefährdete Gasbereiche – Teil 2: Druckfeste Kapselung „d""
GB3836.3-2000 „Elektrische Betriebsmittel für explosionsgefährdete Gasbereiche – Teil 3: Erhöhte Sicherheit „e""
GB3836.4-2000 „Elektrische Betriebsmittel für explosionsgefährdete Gasbereiche – Teil 4: Eigensicherheit „i""
GB12476.1-2000 „Elektrische Betriebsmittel zur Verwendung in Bereichen mit brennbarem Staub – Teil 1: Durch Gehäuse und Oberflächentemperaturbegrenzung geschützte elektrische Betriebsmittel – Abschnitt 1: Technische Anforderungen an elektrische Betriebsmittel"
Der explosionsgeschützte Elektro-Einträger-Hängekran Typ LXB ist für den Einsatz in explosionsgefährdeten Bereichen geeignet, in denen Gemische aus brennbaren Gasen oder Dämpfen mit Luft vorhanden sind, mit einer Explosionsschutzklasse nicht höher als B oder C und einer Zündtemperaturklasse nicht niedriger als T4 (135 °C). Der Einsatzbereich umfasst die Gefahrenbereiche Zone 1 und Zone 2, nicht jedoch Zone 0.
Erläuterung der Gefahrenbereichseinteilung:
- Zone 0: Bereich, in dem explosionsfähige Gasgemische unter normalen Bedingungen kontinuierlich, häufig oder über einen längeren Zeitraum vorhanden sind.
- Zone 1: Bereich, in dem explosionsfähige Gasgemische unter normalen Bedingungen gelegentlich auftreten können.
- Zone 2: Bereich, in dem explosionsfähige Gasgemische unter normalen Bedingungen nicht auftreten, im Fehlerfall jedoch gelegentlich und nur kurzzeitig vorhanden sein können.
III. Anwendungsbereich
Der explosionsgeschützte Elektro-Einträger-Hängekran dient dem sicheren Heben und Transportieren schwerer Lasten in Werkshallen, in denen explosionsfähige Gemische aus brennbaren Gasen oder Dämpfen mit Luft vorhanden sein können. Darüber hinaus ermöglicht dieser Kran eine effektive Reduzierung der erforderlichen Werkstatthöhe, was zu Einsparungen bei den Baukosten führt. Die Explosionsschutz-Kennzeichnung des explosionsgeschützten Elektro-Einträger-Hängekrans lautet ExdeibIICT4/DIP A21 TA,T4. Er ist für den Einsatz in Umgebungen mit Explosionsschutzklasse IIB, IIC sowie in staubgeschütztem Einsatz geeignet. Anwendungsbereiche umfassen die Militär-, Chemie-, Kohleaufbereitungs- und Pharmaindustrie, einschließlich Fabriken, Lager und Materiallagerplätze. Der Kran kann in Umgebungen mit entzündlichen, explosionsgefährdeten und korrosiven Medien eingesetzt werden.
Der explosionsgeschützte Einträger-Hängekran Typ LXB zeichnet sich durch eine rationale Konstruktion, ansprechendes Design und hohe Explosionssicherheit aus. Dieses Produkt ist für Umgebungen mit explosionsfähigen Gasen und Stäuben geeignet und wird über Bodenbedienung gesteuert. Die Arbeitsumgebung umfasst Temperaturen von -25 °C bis +40 °C.
IV. Anwendungsszenarien und Kundenreferenzen
Der explosionsgeschützte Elektro-Einträger-Hängekran ist kein Standardprodukt. Sein Kernwert liegt im „Explosionsschutz". Kunden, die ihn wirklich benötigen, sind nicht irgendwelche Fabriken, sondern typischerweise die folgenden:
▎Chemieunternehmen (Gasexplosionsschutz-Szenario)
In Rohstofflagern, Reaktionshallen und Abfüllbereichen von Chemiewerken ist das Vorhandensein brennbarer Gase in der Luft wahrscheinlich. Wir haben zwei explosionsgeschützte Hängekrane Typ LXB mit 10 t Tragfähigkeit für ein Chlor-Alkali-Werk in Shandong ausgerüstet, die im Materialtransport des Flüssigchlorlagers eingesetzt werden. Das Kundenfeedback zeigte, dass der bisherige Standard-Brückenkran diesen Bereich nicht betreten durfte. Der Materialtransport erfolgte manuell mit Gabelstaplern – ineffizient und mit hohem Risiko. Nach dem Wechsel auf den Typ LXB deckt die Explosionsschutzklasse ExdIICT4 die Chlorumgebung vor Ort ab. Die Bediener steuern den Kran per Fernsteuerung aus der Ferne, sodass kein Personal das Lager betreten muss – eine deutliche Verbesserung der Sicherheit.
▎Pharmaunternehmen (Staub- und Gasgemisch-Szenario)
In Wirkstoffproduktionshallen und Lösungsmittelrückgewinnungsbereichen der Pharmaindustrie treten sowohl flüchtige Gase wie Ethanol und Aceton als auch Arzneimittelstäube auf. Die Explosionsschutzklasse ExdIIBT4 des Typs LXB in Kombination mit dem explosionsgeschützten Elektroseilzug deckt diese gemischten Explosionsschutzanforderungen ab. Ein Wirkstoffhersteller in Jiangsu verwendet einen LXB mit 5 t Tragfähigkeit im Anschlagbereich seiner Lösungsmittelrückgewinnungswerkstatt. Der Kran läuft seit drei Jahren ohne Explosionsschutzvorfälle, die jährlichen Wartungskosten liegen unter 5.000 RMB.
▎Kohleaufbereitung/Militär/Farben und Lacke
Methangasumgebungen in Kohleaufbereitungsanlagen, Zündmittelwerkstätten in Militärfabriken, Lager der Klasse A in Lackfabriken – all diese Szenarien fallen in den Anwendungsbereich des Typs LXB. Besonders bei Umbauprojekten mit begrenzter Werkstatthöhe bietet die Hängekonstruktion des LXB Vorteile: Sie benötigt keine Konsolen und Säulen, sondern wird direkt an der Dachkonstruktion der Werkshalle befestigt. Dies spart im Vergleich zu einem Brückenkran gleicher Tragfähigkeit 20%–30% der Baukosten.

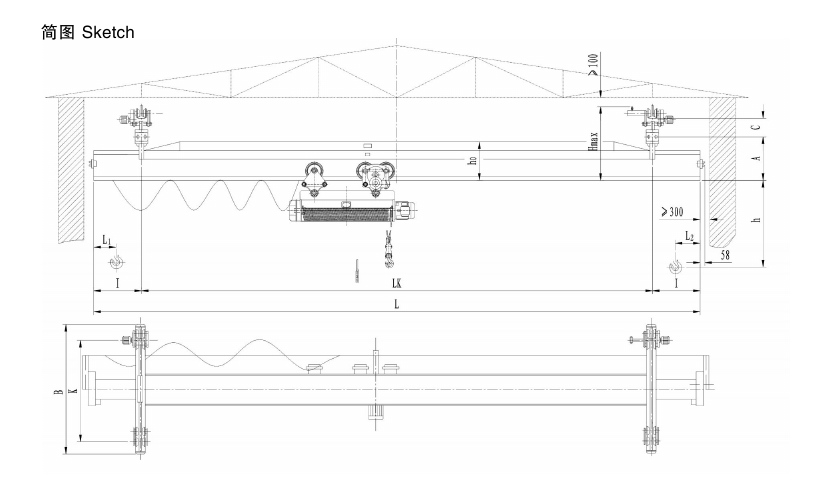

V. Strukturdiagramm des explosionsgeschützten Hängekrans

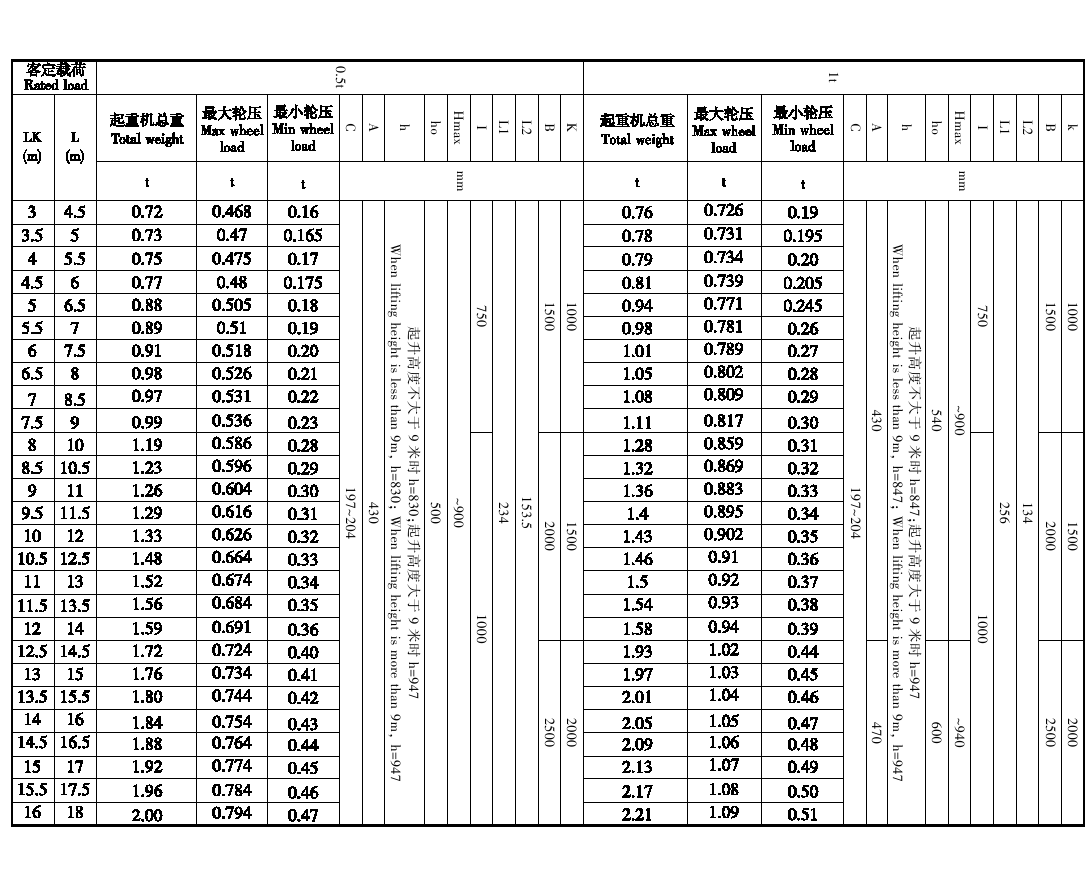

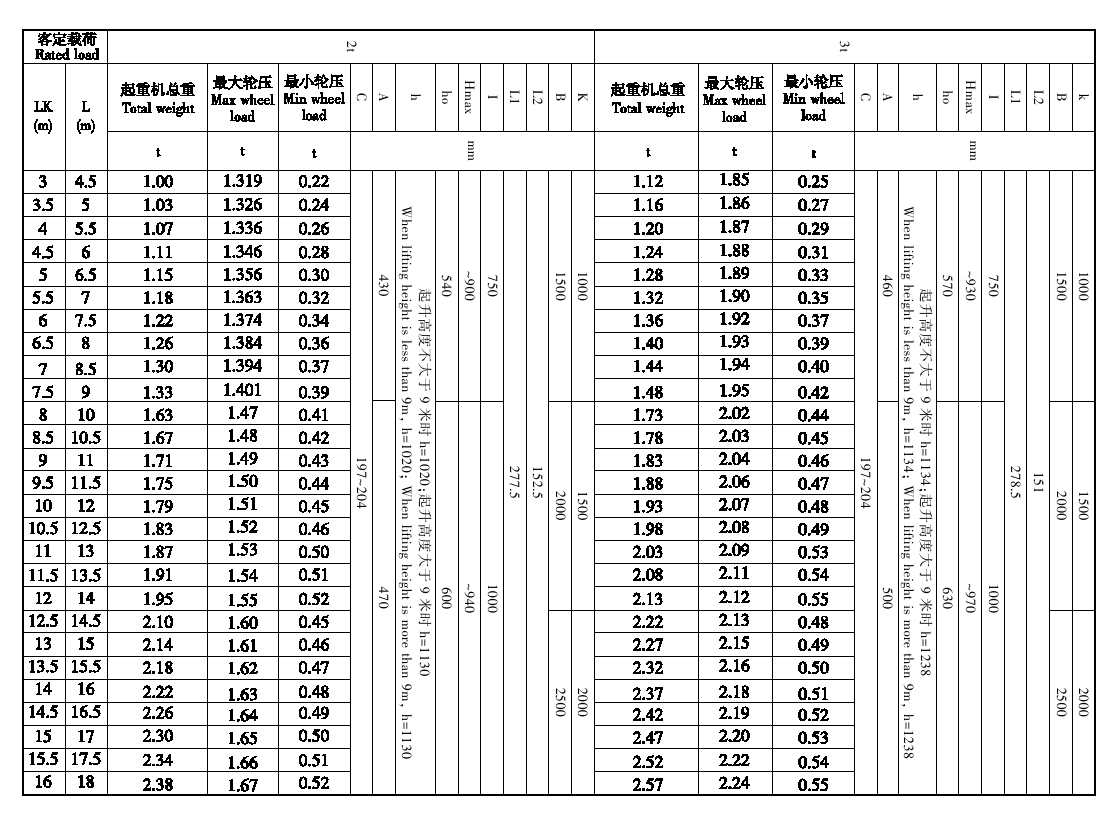

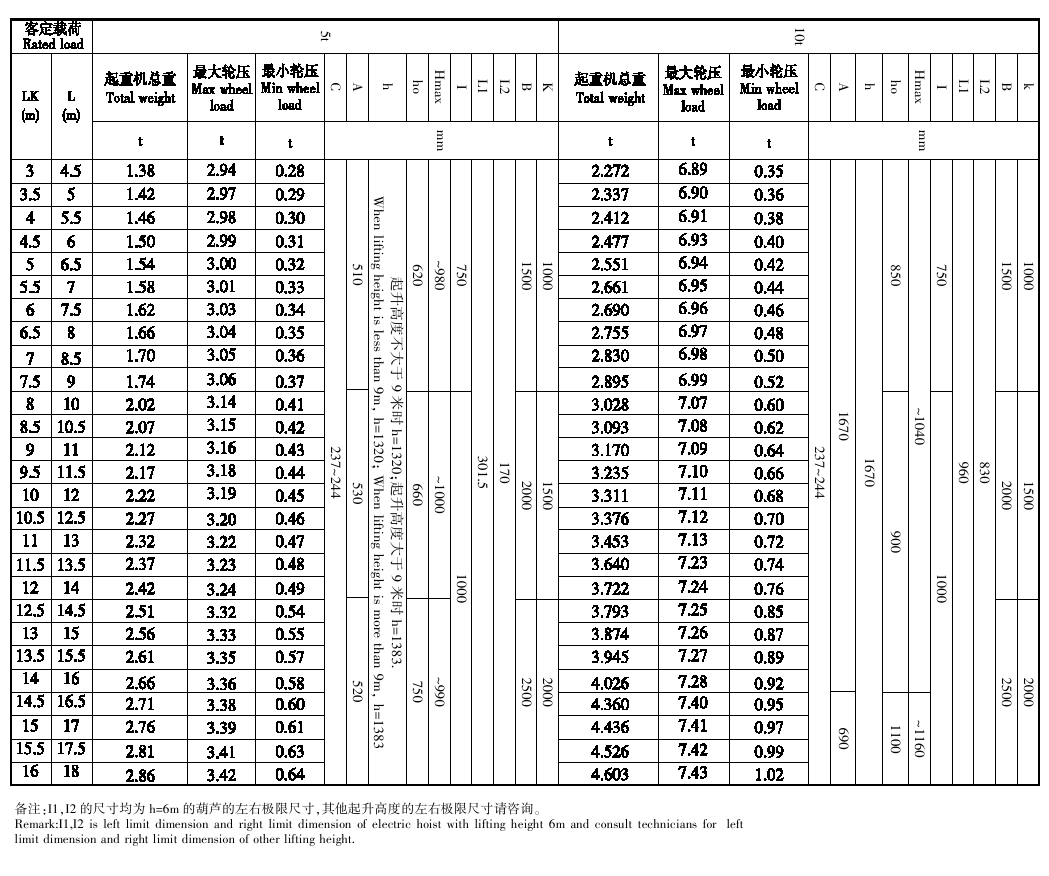

6. Technische Parameter
| Heben Gewicht Lifting capacity | 0.5,1,2,3,5,10 | |||
| Explosionsschutzklasse Explosion proof grade | dIBT4oderdICT4 | |||
| Spannweite Span(m) | 3-16 | |||
| Kran Fahrwerk Crane travelling mechanism | Fahrgeschwindigkeit Travelling speed(m/min) | 20 | ||
| Elektromotor Motor | 0.5~5t | BZDY12-4/0.4kWX2 n=1380U/min/unterteilt in | ||
| 10t | BZDY21-4/0.8kWX2 n=1380U/min/unterteilt in | |||
| Elektroseilzug Electric hoist | Hubwerk Lifting mechanism | TypModel | HB,BCD,BMD | |
| Hubgeschwindigkeit Lifting speed(m/min) | 0.5~5t | 8,0.8/8 | ||
| 10t | 7,0.7/7 | |||
| HubhöheLifting height(m) | 6;9;12;18;24 | |||
| Fahrwerk Travelling mechanism | Fahrgeschwindigkeit Travelling speed(m/min) | 20 | ||
| Elektromotor Motor | explosionsgeschützt Kegelläufermotor Taper type Rotor motor | |||
| Arbeitszyklus Working system | mittlere Stufe Intermediate Fc=25% | |||
| Stromversorgung Power | Drehstrom Three-phase AC380V 50Hz | |||
| Raddurchmesser Diameter of the wheel | 0.5~5t | 134 | ||
| 10t | 154 | |||
| geeignet fürSchieneI-Träger Applicable track I-steel | 0.5~5t | 120a~145c | ||
| 10t | 140b~163c | |||
7. Warum Kelude Schwerindustrie?
Ein explosionsgeschützter Kran ist kein Standardprodukt. Auswahl, Sonderanfertigung, Montage und Abnahme unterscheiden sich grundlegend von denen eines Standard-Brückenkrans. Kelude Schwerindustrie verfügt über langjährige Erfahrung in diesem Bereich – drei Dinge machen uns besonders:
- Fundierte Erfahrung mit explosionsgeschützten Komponenten: Beim Typ LXB kommt es auf das perfekte Zusammenspiel von Elektroseilzug und explosionsgeschütztem Motor an. Die drei verfügbaren explosionsgeschützten Lastaufnahmemittel HB, BCD und BMD unterscheiden sich in ihren Parametern sowie in den Anschlussmaßen und der Verkabelung zum LXB. Wird hier ein falsches Anschlussmaß gewählt, ist die Explosionsschutzklasse wirkungslos. Unser Ansatz: Wir liefern Zug, Motor und Steuerung als abgestimmtes Set – der Kunde muss nichts selbst zusammenstellen.
- Sonderanfertigungen ohne Aufpreis: Parameter wie Schienenlänge, Hubhöhe und Spannweite fertigen wir im Standardbereich (Spannweite 3–16 m, Hubhöhe 6–24 m) auch als Sonderanfertigung ohne Aufpreis. Viele Kunden ändern ihre Parameter kurzfristig während der Beschaffungsphase – wir erstellen die neuen Pläne ohne zusätzliche Gebühr.
- Vollständige Dokumentation für die Abnahme: Jeder LXB wird mit Explosionsschutz-Zertifikat, GB3836-Prüfbericht und JB/T10219-Werksabnahmeprotokoll geliefert. Diese Unterlagen sind für Kunden aus der Chemie- und Pharmaindustrie bei Sicherheitsaudits und Werksbesichtigungen zwingend erforderlich.
Wenn Sie verschiedene Konzepte für explosionsgeschützte Krane vergleichen oder unsicher sind, welche Explosionsschutzklasse für Ihre Umgebung die richtige ist, kontaktieren Sie uns direkt. Senden Sie uns die relevanten Daten zu Gasen/Stäuben vor Ort – wir beraten Sie gerne. Bis zur Konzeptbestätigung entstehen Ihnen keinerlei Kosten.
FAQ
F: Was ist der Unterschied zwischen dem explosionsgeschützten Elektro-Einträger-Hängekran Typ LXB und einem Standard-Hängekran vom Typ LX?A: Der entscheidende Unterschied liegt in der Explosionsschutzfähigkeit. Der LXB ist auf Basis des LX nach GB3836 konstruiert und mit einem explosionsgeschützten Elektroseilzug (Serien HB/BCD/BMD) sowie einem explosionsgeschützten Kegelläufermotor ausgestattet. Die Explosionsschutzklasse kann bis ExdIICT4 erreichen, was ihn für Bereiche mit explosiven Gasen oder Stäuben geeignet macht, z. B. in der Chemie, Pharmazie oder in Kohleaufbereitungsanlagen. Der Standard-LX hingegen besitzt keine Explosionsschutzeigenschaften und ist nur für konventionelle Umgebungen geeignet. Aufgrund der höheren Kosten für die explosionsgeschützten Komponenten ist der LXB preislich über dem LX angesiedelt.
F: Wie wählt man zwischen den Explosionsschutzklassen ExdIIBT4 und ExdIICT4?
A: Das hängt von der Gasgruppe am Einsatzort ab. ExdIIBT4 ist für Umgebungen mit Gasen der Gruppen IIA und IIB geeignet (z. B. Ethylen, Propan). ExdIICT4 deckt zusätzlich die Gruppe IIC ab (einschließlich leichter entzündbarer Gase wie Wasserstoff, Acetylen) und bietet somit eine höhere Kompatibilität. Wenn die Gasgruppe vor Ort nicht eindeutig bestimmt ist, empfehlen wir, mit ExdIICT4 eine Reserve einzuplanen – der Preisunterschied ist gering, die Einsatzmöglichkeiten sind jedoch breiter. Die Temperaturklasse T4 (≤135°C) erfüllt die Anforderungen der meisten chemischen Werkshallen.
F: Was kostet ein explosionsgeschützter Hängekran vom Typ LXB und wie kontaktiere ich den Hersteller?
A: Der Preis hängt von Tragfähigkeit und Spannweite ab. Einstieg ab ca. 15.000 für 1 Tonne, für 10 Tonnen ca. 80.000–120.000 (inklusive explosionsgeschütztem Elektroseilzug). Schienenlänge und Hubhöhe sind als Sonderanfertigung möglich. Direktvertrieb ab Werk durch die Henan Kelude Schwerindustrie, inklusive Auswahlberatung und After-Sales-Montage. Bei Interesse kontaktieren Sie uns bitte direkt für ein konkretes Angebot und eine Lösung.
