LDA-Typ Elektro-Einträger-Brückenkran

1. Produktbeschreibung

Der LDA-Typ Elektro-Einträgerkran (kurz LDA-Einträger-Laufkran) ist ein Heben-System, das mit einem CD1/MD1-Elektroseilzug verwendet wird. Die Tragfähigkeit beträgt 1 bis 20 Tonnen, die Spannweite 7 bis 40 Meter. Er eignet sich für den Materialtransport und Anschlagen in Werkshallen, Lagern und Lagerplätzen. Sonderanfertigung nach Kundenwunsch ist basierend auf den Abmessungen der Werkshalle und den Einsatzbedingungen möglich. Dieser Artikel erläutert die Technischen Parameter, Spezifikationen, Typen, die Außenmaße und Kaufhinweise des LDA-Einträgerkrans.

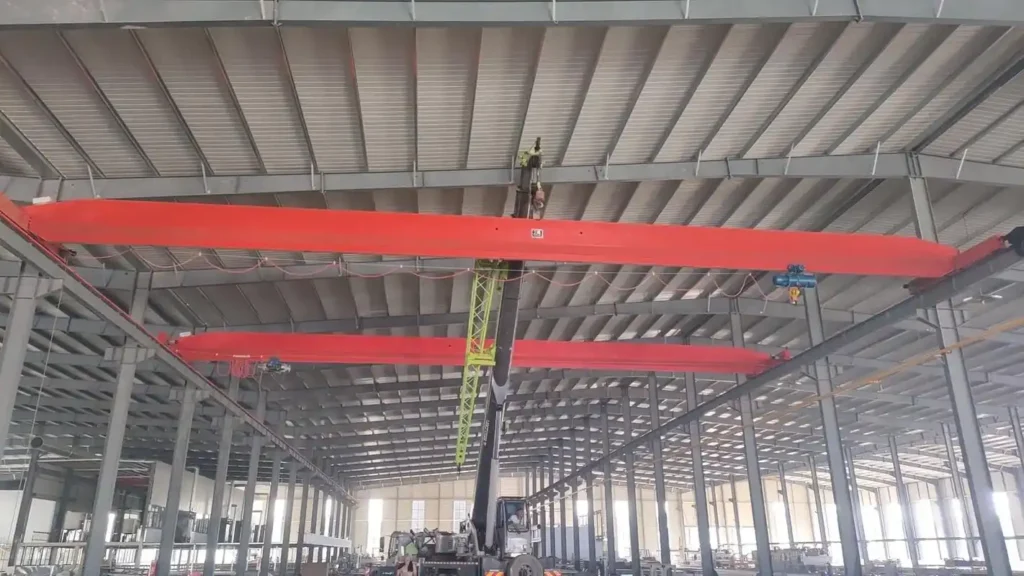

Produktbild

2. Spezifikationen und Typen

Typen und Parameter im Überblick:

• Typ: LDA-Typ;
• Spezifikationen: 1 Tonne, 2 Tonnen, 3 Tonnen, 5 Tonnen, 10 Tonnen, 16 Tonnen, 20 Tonnen; die Tragfähigkeit kann als Sonderanfertigung nach Kundenwunsch angepasst werden.

3. Technische Parameter

• Spannweite: 19,5 m, 20,5 m, 21,5 m, 22,5 m, 25,5 m, 30,5 m; 7 m bis 40 m als Sonderanfertigung möglich.
• Hubhöhe: 6 m, 9 m, 12 m; Sonderanfertigung möglich.
• Triebwerksgruppe: A3/M3
• Arbeitszyklus: JS=15%
• Hubgeschwindigkeit: 7 m/min
• Fahrgeschwindigkeit: Katzfahrwerk 20 m/min, Kranbrücke 20 m/min (Schnellausführung mit 30 m/min möglich)
• Stromversorgung: Drehstrom 380 V 50 Hz (Exportausführung nach lokaler Spannung anpassbar)

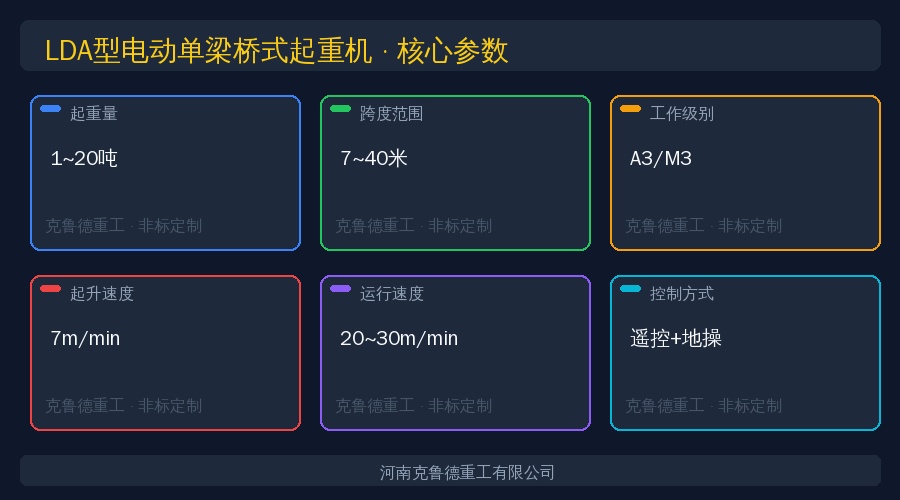

Gesamtübersicht der Parameter und Spezifikationen

Anwendungsbereiche und Kundenreferenzen

Der LDA-Typ Elektro-Einträgerkran ist einer der am weitesten verbreiteten Brückenkran-Typen auf dem Markt. Seine Positionierung ist klar: Leichtbauweise, hohe Wirtschaftlichkeit, geeignet für den Transport mittlerer und kleiner Lasten. Besonders bewährt hat er sich in folgenden Bereichen:

▎Kleine und mittlere Werkshallen
In Zerspanungs-, Montage- und Schweißwerkstätten müssen täglich dutzende Male Werkstücke und Formen unter 5 Tonnen bewegt werden. Die Triebwerksgruppe A3/M3 des LDA-Typs passt genau für solche Einsätze – ohne Dauerlast. Eine Maschinenbaufabrik in Qingdao, Shandong, hat zwei LDA-10t-Einträger-Laufkrane mit 22,5 m Spannweite in der Werkshalle installiert, die für den Eingang von Rohteilen und den Versand von Fertigprodukten zuständig sind. Der Kunde berichtet, dass nach 3 Jahren keine Generalüberholung nötig war und im Vergleich zuvor gemieteter Gabelstapler jährlich über 60.000 Yuan eingespart werden.

▎Lager / Lagerplatz
Für den täglichen Materialtransport in Stahllagern, Fertigwarenlagern und offenen Lagerplätzen. Der LDA-Typ kann optional mit einer Funkfernsteuerung für die Bodenbedienung ausgestattet werden, sodass der Bediener vom Boden aus steuern kann – ein spezieller Krankranführer ist nicht erforderlich. Ein Stahlhandelslager in Hebei nutzt einen LDA-16t-Einträger-Laufkran mit 25,5 m Spannweite für den täglichen Versand von Stahlblechen und Profilen. Besonders zufrieden ist der Kunde mit der Hubgeschwindigkeit des Elektroseilzugs – 7 m/min ist mehr als doppelt so schnell wie ein Hand-Hebezug.

▎Tierhaltung / Lebensmittelverarbeitung
Weniger bekannt, aber der LDA-Typ wird auch häufig in Tierhaltungsbetrieben und Lebensmittelfabriken eingesetzt. Für das Anschlagen von Ausrüstung in Hühnerstall-Reinigungslinien oder den Ein-/Auslagerungsprozess in Kühlhäusern sind saubere, ölfreie und einfach zu bedienende Geräte gefragt. Vor dem Kühlhaus einer Fleischverarbeitungsfabrik in Henan ist ein LDA-5t-Kran mit Edelstahl-Variante installiert, der für das Verladen von Gefriergut zuständig ist. Die Wahl fiel auf den LDA-Typ wegen der geringeren Anschaffungskosten (mehr als die Hälfte günstiger als die explosionsgeschützte Version) und der einfachen Bedienung – normale Arbeiter können nach 10 Minuten Schulung damit umgehen.

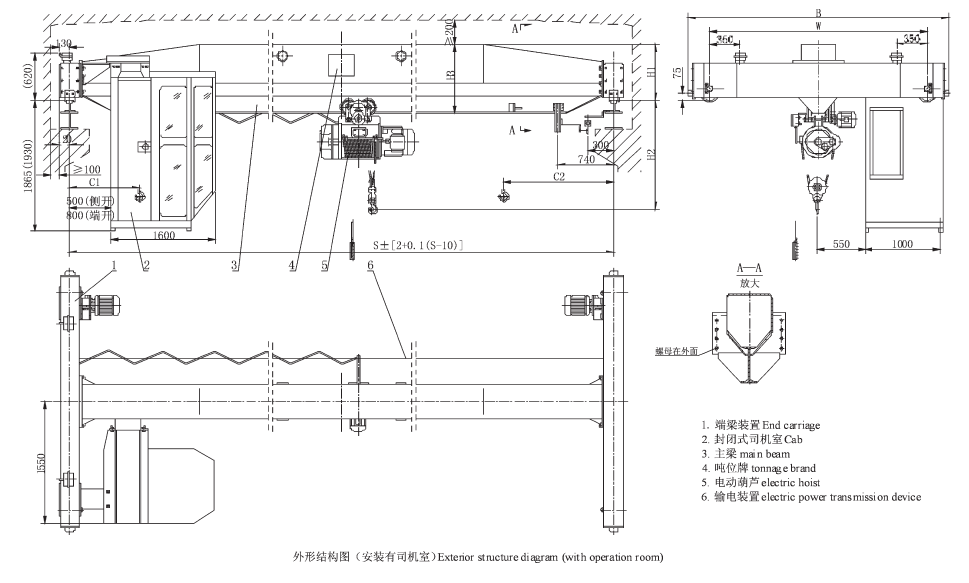

Strukturzeichnung

4. Kaufhinweise

Beim Kauf eines Einträgerkrans teilen Sie uns bitte die folgenden Daten mit, damit wir Ihre Anforderungen schnellstmöglich bestätigen können:

• Tragfähigkeit
• Spannweite (Mitte Schiene zu Mitte Schiene)
• Hubhöhe (Hakenmitte bis Boden)
• Benötigen Sie die Schiene und das Kabel? (Bitte geben Sie die Kranfahrlänge an)
• Wenn Sie weitere Details haben, teilen Sie uns diese bitte mit. Wir erstellen Ihnen dann ein günstiges Angebot für den Einträgerkran.

5. Kundendienst

Für den LDA-Typ Elektro-Einträgerkran gilt ab Kaufdatum eine Garantie von einem Jahr auf Herstellungs- und Materialfehler bei bestimmungsgemäßer Nutzung. Für Produkte außerhalb der Garantiezeit (mit Ausnahme nicht reparierbarer Produkte) übernimmt unser Unternehmen die Reparatur; lediglich die Kosten für Ersatzteile werden berechnet.

Preisreferenz (für Ihre Orientierung): Der Preis für den LDA-Typ Elektro-Einträgerkran wird anhand von Tragfähigkeit und Spannweite berechnet. Ein 5-Tonnen-Kran mit 12 m Spannweite kostet ca. 20.000–35.000 RMB; gleiche Spezifikation ca. 25.000–40.000 RMB. Als Direktvertrieb ab Werk von Kelude Schwerindustrie erhalten Sie auch bei Einzelbestellung Großhandelspreise. Optionale Ausstattungen werden zusätzlich berechnet; die Preisunterschiede sind transparent.

Verfügbarkeit & Lieferzeit: Gängige Spezifikationen sind auf Lager. Nach Bestätigung der Parameter erfolgt der Versand innerhalb von 7–10 Tagen. Sonderanfertigungen nach Kundenwunsch verlassen das Werk in 15–20 Tagen. Jede Maschine wird vor Auslieferung einem Lasttest unterzogen und mit Konformitätsbescheinigung und Prüfbericht geliefert.

VI. Baugruppen

Der LDA-Typ Elektro-Einträgerkran besteht hauptsächlich aus drei Baugruppen: der Kranbrücke, dem Elektroseilzug und dem elektrischen System.

▎Kranbrücke
Der Hauptträger ist eine geschweißte Kastenträgerkonstruktion aus I-Träger und Stahlblech. Die Kopfträger bestehen aus Profilstahl oder gebogenem Stahlblech. Haupt- und Kopfträger werden mit Hochfesten Schrauben verbunden. Die LDA-Kranbrücke ist einfach aufgebaut, hat ein geringes Eigengewicht und eine gute Steifigkeit – ideal für Standard-Werkshallen mit Spannweiten von 7–40 m.

▎Elektroseilzug
Ausgestattet mit einem Drahtseil-Elektroseilzug vom Typ CD1 (Eingang) oder MD1 (Zweigang), der entlang der unteren Flansche des I-Trägers des Hauptträgers verfährt. Der CD1 bietet eine Hubgeschwindigkeit von 8 m/min – wirtschaftlich und effizient. Der MD1 verfügt zusätzlich über einen Kriechgang mit 0,8 m/min für präzises Positionieren beim Anschlagen.

▎Elektrisches System
Stromversorgung: 380 V Drehstrom; Steuerspannung: 36 V Sicherheitskleinspannung. Die Bedienungsart umfasst Hängetastersteuerung und Funkfernsteuerung; optional ist eine Frequenzgesteuerte Drehzahlregelung erhältlich. Der Verteilerkasten ist mit Hauptschalter und Hauptstarttaster ausgestattet; in Notsituationen erfolgt die Abschaltung per Tastendruck.

VII. Warum Kelude Schwerindustrie

Kaufberatung – Worauf Sie bei einem Einträgerkran achten sollten

1. Tragfähigkeit – nach dem schwersten Lastfall bemessen, dann eine Stufe höher gehen
Der LDA-Typ ist in den gängigen Größen von 1–20 t erhältlich. Wählen Sie die Tonnage mit dem Faktor 1,2 des schwersten in der Halle zu bewegenden Teils. Wenn das schwerste Werkstück z. B. 5 t wiegt, wählen Sie 6 t oder 10 t – eine Reserve einplanen ist günstiger als später umzurüsten. Falls in Zukunft schwerere Geräte geplant sind, lohnt es sich, von Anfang an eine größere Ausführung zu wählen.

2. Spannweite – Mittenabstand der Schienen, nicht raten
Die Spannweite ist der Abstand zwischen den Mittellinien der beiden Kranschienen – nicht die Hallenbreite. Messen Sie den tatsächlichen Abstand der Schienen, zentimetergenau. Der LDA-Typ ist in Standard-Spannweiten von 7–35 m erhältlich; Sonderspannweiten sind auf Anfrage möglich. Je größer die Spannweite, desto größer der Hauptträgerquerschnitt und desto höher der Preis.

3. Bedienungsart – Hängetaster oder Fernsteuerung
Die Hängetastersteuerung (Bodenbedienung) ist kostengünstig und einfach – ideal für Hallen mit geringer Hubfrequenz. Die Funkfernsteuerung bietet Flexibilität, da Sie nicht der Last folgen müssen – geeignet für große Arbeitsbereiche. Eine Kombination aus beidem (Funkfernsteuerung + Hängetaster als Reserve) ist ebenfalls möglich und kostet nur wenig Aufpreis für doppelte Sicherheit.

4. Arbeitszyklus – A3 reicht meist, A4 ist sicherer
In den meisten Hallen wird der Kran weniger als 8 Stunden täglich genutzt – dann ist A3 ausreichend. Bei Dauerbetrieb (mehr als 8 Stunden täglich, häufige Starts/Stopps) empfehlen wir A4 oder höher. Der LDA-Typ ist standardmäßig mit A3 eingestuft; auf Wunsch kann auf A4 oder A5 aufgerüstet werden – der Preisunterschied ist gering.

FAQ

F: Was ist der Unterschied zwischen dem LDA-Typ und dem LD-Typ Einträgerkran?
A: Der LDA-Typ ist die Weiterentwicklung des LD-Typs. Die Hauptunterschiede liegen in der Kopfträgerkonstruktion und dem Fahrwerk. Der LDA-Typ verwendet einen verbesserten Kopfträger und eine Antriebseinheit in Triebwerksgruppe, was für einen ruhigeren Lauf und geringere Geräuschentwicklung sorgt. Der LDA-Typ deckt im Tragfähigkeitsbereich von 1–20 t das gesamte Spektrum des LD-Typs ab und ist serienmäßig mit einer Kombination aus Funkfernsteuerung und Hängetastersteuerung ausgestattet. Der LD-Typ wird schrittweise vom Markt genommen; aktuell werden überwiegend LDA-Typen verkauft.

F: Welche maximale Spannweite ist beim LDA-Typ Einträger-Brückenkran möglich?
A: Die Standard-Spannweiten reichen von 7 m bis 40 m. Mit zunehmender Tragfähigkeit nimmt die maximale Spannweite ab: Bei 1–5 t beträgt die maximale Spannweite ca. 30 m, bei 10 t ca. 25 m und bei 16–20 t ca. 22 m. Wenn Ihre Werkshalle eine sehr große Spannweite (über 30 m) erfordert, empfehlen wir den LH-Typ Hängekran oder den QB-Typ Brückenkran. Die konkrete Spannweite richtet sich nach den tatsächlichen Maßen der Kranbahnträger in Ihrer Halle – messen Sie bitte zuerst, bevor Sie bestellen.

F: Was kostet ein LDA-Typ Elektro-Einträgerkran?
A: Der Preis variiert stark je nach Tragfähigkeit, Spannweite und Ausstattung. Als Richtwerte: 1 t × 7 m ca. 15.000–20.000 RMB, 5 t × 15 m ca. 30.000–50.000 RMB, 10 t × 22,5 m ca. 60.000–90.000 RMB, 20 t × 30 m ca. 110.000–150.000 RMB. Der Preis beinhaltet Kran + Elektroseilzug + Fernsteuerung + Transport, jedoch nicht die Schienenmontage. Für ein konkretes Angebot nennen Sie uns bitte Tragfähigkeit, Spannweite und Hubhöhe.
