LD-Typ Elektro-Einträgerkran

1. Produktbeschreibung

Der Elektro-Einträgerkran vom Typ LDA (Einträgerkran) ist ein leichtes Heben für den Einsatz mit einem CD1/MD1-Seilzug. Die Tragfähigkeit beträgt 1 bis 20 Tonnen, die Spannweite 1 bis 50 Meter. Er überzeugt durch eine robuste Konstruktion und hohe Steifigkeit und eignet sich für den Materialtransport und das Anschlagen in Werkshallen, Lagern, Materiallagern und ähnlichen Bereichen. Sonderanfertigungen nach Kundenwunsch sind ebenfalls möglich. Dieser Artikel erläutert die Spezifikationen, Technische Parameter, Einsatzbereiche und Kaufhinweise für den Einträgerkran vom Typ LDA.

2. Spezifikationen und Typen

Typenübersicht:

• LDA-Typ: 1t, 2t, 3t, 5t, 10t, 16t, 20t – Tragfähigkeit als Sonderanfertigung nach Kundenwunsch möglich.
• LDE-Typ (Doppelhubwerk): 2t (1+1t), 4t (2+2t), 6t (3+3t), 10t (5+5t), 20t (10+10t).

3. Technische Parameter

• Spannweite: 16m, 19m, 20m, 22m, 26m, 29m, 31m, 36m; 1–50m als Sonderanfertigung möglich.
• Hubhöhe: 6m, 9m, 12m, 18m, 24m, 30m, Sonderanfertigung möglich.
• Triebwerksgruppe: A3/M3
• Hubgeschwindigkeit: 0,35m/min, 0,7m/min, 0,8m/min, 3,5m/min, 7m/min, 8m/min, Sonderanfertigung möglich
• Kranfahrgeschwindigkeit: 10m/min, 20m/min, 30m/min, 40m/min, anpassbar
• Katzfahrgeschwindigkeit: 20m/min, als Sonderanfertigung möglich
• Stromversorgung: Drehstrom 380V 50Hz (an Länderspannung anpassbar)

Die oben genannten Parameter werden basierend auf tatsächlicher Tragfähigkeit, Spannweite und Hubhöhe des Elektroseilzugs ausgelegt und produziert. Kundenspezifische Anpassungen sind möglich.

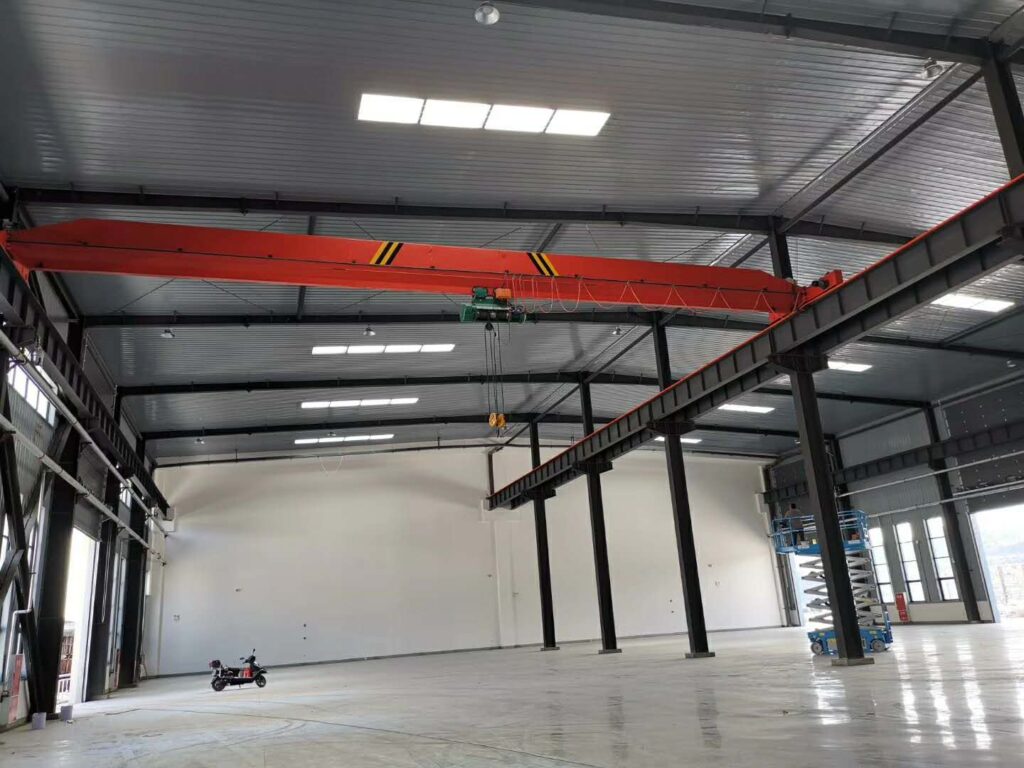

Produktbilder

4. Vorteile und Nachteile

• Vorteile: Kurze Produktionszeit nach Bestellung, günstiger Preis, Tragfähigkeit erfüllt die Anforderungen allgemeiner Werkstattarbeiten.
• Nachteile: Effektive Hubhöhe relativ gering, größeres Schwingungsverhalten im Betrieb, niedrigere Triebwerksgruppe, nicht für schwere Werkstattarbeit geeignet.

5. Einsatzbereiche

Der Einträgerkran vom Typ LDA eignet sich für Werkhallen, Lager, Materiallager und Arbeitsumgebungen in Branchen wie Maschinenbau, Metallurgie, Petrochemie, Hafenterminals, Bahn- und Straßenverkehr, Luftfahrtlogistik, Kraftwerke und Wasserwerke, Papierfabriken und Bergbau, Baustoffe und Bauwesen sowie Elektronik.

Hinweis: Dieses Gerät ist nicht für Umgebungen mit explosionsfähiger Atmosphäre, hoher Luftfeuchtigkeit oder säure-/laugenhaltigen Gasen geeignet. Ebenso wenig für das Heben von geschmolzenem Metall oder giftigen Stoffen. Für spezielle Bedingungen sind Metallurgie- oder explosionsgeschützte Spezialkrane erforderlich.

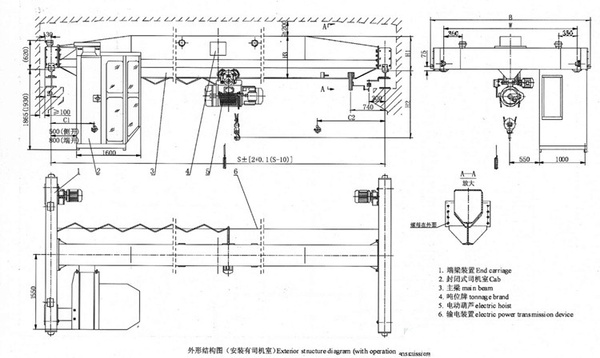

Konstruktionszeichnung

6. Kaufhinweise

Bitte teilen Sie uns beim Kauf eines Einträgerkrans die folgenden Daten mit, damit wir Ihre Anforderungen schnellstmöglich bestätigen können:

• Tragfähigkeit
• Spannweite (Mitte Schiene zu Mitte Schiene)
• Hubhöhe (Hakenmitte bis Boden)
• Werden Schienen und Kabel benötigt? (Bitte die Kranfahrlänge angeben)
• Wenn weitere Details vorhanden sind, teilen Sie uns diese bitte mit. Wir erstellen Ihnen gerne ein Angebot mit einem günstigen Preis für den Einträgerkran.

7. Kundendienst

Für den LD-Typ Elektro-Einträgerkran gilt ab Verkaufsdatum eine Garantiezeit von einem Jahr auf Herstellungsfehler bei bestimmungsgemäßer Verwendung. Für Produkte außerhalb der Garantiezeit (mit Ausnahme nicht reparierbarer Produkte) übernimmt unser Unternehmen die Wartung; es wird lediglich eine Kostenpauschale für Ersatzteile erhoben.

Preisreferenz (für Ihre Orientierung): Der Preis für einen LD-Typ Elektro-Einträgerkran wird anhand von Tragfähigkeit und Spannweite berechnet. Ein Kran mit 5t Tragfähigkeit und 12m Spannweite kostet etwa 20.000–35.000 CNY. Ein vergleichbares Modell liegt bei etwa 25.000–40.000 CNY. Als Hersteller (Kelude Schwerindustrie) bieten wir auch bei Einzelstücken Großhandelspreise an. Optionale Ausstattungen werden separat berechnet; die Preisunterschiede sind transparent.

Verfügbarkeit & Lieferzeit: Gängige Größen sind ab Lager verfügbar und werden 7–10 Tage nach Bestätigung der technischen Parameter versendet. Sonderanfertigungen nach Kundenwunsch verlassen das Werk in 15–20 Tagen. Jeder Kran wird vor Auslieferung einem Lasttest unterzogen und mit Konformitätsbescheinigung und Prüfbericht geliefert.

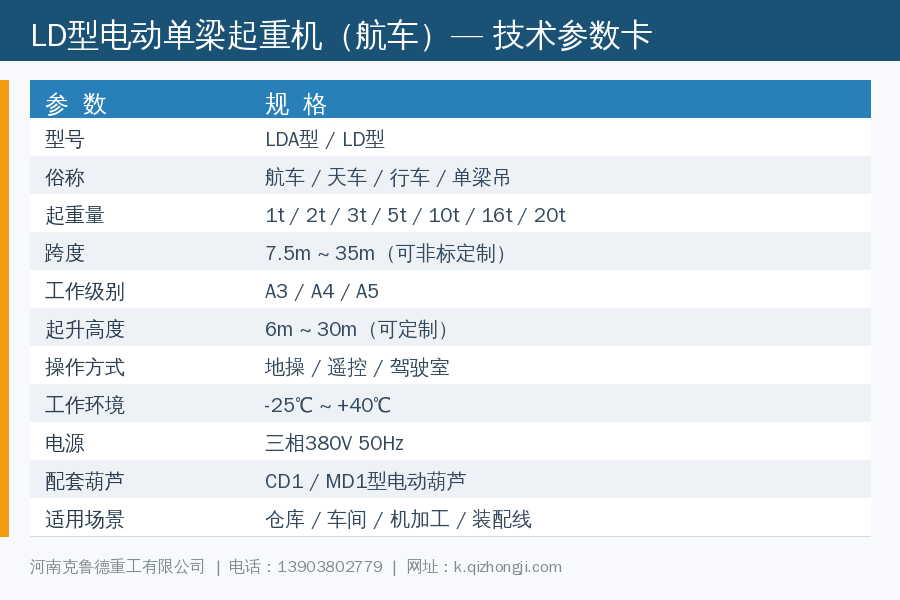

Technische Parameter – Gesamtübersicht

8. Komponenten

Der LD-Typ Elektro-Einträgerkran (Brückenkran) besteht im Wesentlichen aus drei Hauptkomponenten: dem Träger, dem Elektrokettenzug und dem elektrischen System.

▎Träger
Der Hauptträger ist eine geschweißte Kastenträgerkonstruktion aus I-Träger und Stahlblech. Die Endträger bestehen aus Profilstahl oder gepresstem Stahlblech. Haupt- und Kopfträger werden mit hochfesten Schrauben verbunden. Der Träger trägt die gesamte Last sowie das Eigengewicht. Die LDA-Typ Trägerkonstruktion ist einfach aufgebaut und hat ein geringes Eigengewicht – geeignet für Spannweiten von 7,5 bis 35 m.

▎Elektrokettenzug
Ausgestattet mit einem CD1-Typ (Einzelgeschwindigkeit) oder MD1-Typ (Zweigeschwindigkeit) Drahtseilzug, der entlang der Unterkante des I-Träger-Hauptträgers verläuft. Der CD1 mit einer Hubgeschwindigkeit von 8 m/min eignet sich für allgemeine Hebeaufgaben. Der MD1 verfügt zusätzlich über eine Kriechgangstufe mit 0,8 m/min für präzises Positionieren beim Heben empfindlicher Lasten.

▎Elektrisches System
380-V-Drehstromversorgung, Steuerspannung 36 V Sicherheitskleinspannung. Die Bedienungsart umfasst Hängetastersteuerung und Funkfernsteuerung – die Hängetastersteuerung ist kostengünstig, die Funkfernsteuerung bietet mehr Flexibilität. Der Schaltschrank ist mit einem zentralen Stopp-/Start-Taster ausgestattet; in Notsituationen lässt sich die Anlage per Knopfdruck abschalten.

Anwendungsbereiche & Kundenreferenzen

Der LDA-Typ Einträgerkran ist das meistverkaufte Modell unter den inländischen Klein- und Mittelhubkräne – aus gutem Grund: hervorragendes Preis-Leistungs-Verhältnis, kurze Lieferzeiten, zweckmäßig. Wo er sich in der Praxis bewährt:

▎Maschinenbau-Werkstätten
Das Anschlagen und der Transport von Bauteilen ist die typischste Anwendung für den LDA-Typ. Bei einer Hubfrequenz von mehreren Dutzend Hüben pro Tag und Werkstücken unter 5 t ist die Triebwerksgruppe A3/M3 des LDA-Typs völlig ausreichend. Eine Formenbauerei in Ningbo, Zhejiang, hat zwei LDA-Typ 10-t-Einträgerkrane mit 22 m Spannweite in der Werkshalle installiert, die für den Wareneingang von Formenstahl und den Transport zwischen den Maschinen zuständig sind. Nach 4 Jahren Betrieb – abgesehen vom regulären Austausch des Drahtseils am Elektrokettenzug – keine nennenswerten Probleme. Der Werksleiter: „Deutlich wirtschaftlicher als Gabelstapler zu mieten."

▎Lager & Umschlagplätze
Für Be- und Entladearbeiten in Stahllagern und Fertigwarenlagern kann der LDA-Typ mit Funkfernsteuerung und Bodenbedienung ausgestattet werden – eine Person kann den Kran bedienen, ein eigener Kranführer ist nicht erforderlich. Im Lager einer Edelstahlrohrfabrik in Wuxi, Jiangsu, wird ein LDA-Typ 16-t-Einträgerkran mit 26 m Spannweite eingesetzt, der mit einer Elektromagnetplatte zum Heben von Rohren ausgestattet ist. Besonders geschätzt wird der optional gewählte Zweigang-Elektrokettenzug: schnelles Senken des leeren Hakens (8 m/min), beim Annähern an die Last Umschalten auf Kriechgang (0,8 m/min) – die Betriebsgenauigkeit ist deutlich besser als bei einem Eingang-Elektrokettenzug.

▎Kraftwerke / Wasserwerke
In Pumpenhäusern von Wasserwerken und Wartungswerkstätten von Kraftwerken sind die Anlagen meist nicht groß, aber das Heben muss ruhig und präzise erfolgen. Der LDA-Typ mit seiner einfachen Konstruktion und geringen Wartungskosten ist ideal für solche Anwendungen mit begrenztem Budget, die aber einen zuverlässigen Brückenkran benötigen. Im Wasserförderpumpenhaus eines Kreises in Henan wurde ein LDA-Typ 5-t-Einträgerkran mit 16 m Spannweite installiert, um Pumpen und Ventile für Wartungsarbeiten zu heben. Kundenfeedback: Die Wartungseffizienz hat sich nach der Installation verdoppelt – früher musste mit dem Gabelstapler erst der Bereich freigeräumt werden, jetzt wird direkt gehoben.

Warum Kelude Schwerindustrie

Häufig gestellte Fragen

F: Was ist der Unterschied zwischen dem LDA-Typ und dem LDE-Typ Einträgerkran?
A: Der LDA-Typ ist der Standard-Einträgerkran mit einem Elektrokettenzug und einer Tragfähigkeit von 1–20 t. Der LDE-Typ ist die Doppelzug-Variante mit zwei Elektrokettenzügen auf demselben Hauptträger, geeignet für Anwendungen, bei denen zwei Werkstücke gleichzeitig oder abwechselnd gehoben werden müssen; die Tragfähigkeit wird als (1+1T) bis (10+10T) angegeben. Der LDE-Typ ist etwa 30%–50% teurer als ein LDA-Typ gleicher Tragfähigkeit.

F: Wie verhält sich der LD-Typ Elektro-Einträgerkran zum LDA-Brückenkran?
A: „Brückenkran" ist die umgangssprachliche Bezeichnung für einen Brückenkran in einigen nördlichen Regionen. LD ist die frühere Typenbezeichnung; der LDA-Typ ist die Weiterentwicklung – mit verbesserter Kopfträgerkonstruktion und Antriebseinheit für ruhigeres Kranfahren. Die heute auf dem Markt erhältlichen „LD-Typ"-Krane entsprechen praktisch alle dem LDA-Standard. Die gängigen Verschleißteile (Elektrokettenzug, Laufrad, Kabel-Flaschenzug) sind weitgehend austauschbar.

F: Was kostet ein LDA-Typ Elektro-Einträgerkran?
A: Der Preis variiert stark je nach Tragfähigkeit, Spannweite und Ausstattung: 1 t × 10 m ca. 15.000, 5 t × 16 m ca. 30.000–50.000, 10 t × 22 m ca. 60.000–90.000, 16 t × 26 m ca. 90.000–130.000, 20 t × 30 m ca. 120.000–170.000 (alle Angaben in RMB). Der Preis beinhaltet Kran + Elektrokettenzug + Fernsteuerung, ohne Schiene und Montage. Der LDE-Doppelzug-Typ kostet ca. 40% mehr. Das genaue Angebot richtet sich nach Ihren spezifischen Betriebsparametern.
