Explosionsgeschützter Einträgerkran LB-Typ

1. Produktbeschreibung

Der LB-Typ explosionsgeschützte Elektro-Einträgerkran ist ein Spezial-Hebemittel, das nach GB3836.1-2000 (Explosionsgeschützte elektrische Betriebsmittel für explosionsgefährdete Bereiche) und GB3836.2-2000 (Elektrische Betriebsmittel für explosionsgefährdete Gase – Druckfeste Kapselung „d") konstruiert wurde und mit dem explosionsgeschützten Elektroseilzug Typ HB(BCD)/HBS(BMD) ausgestattet ist. Die Tragfähigkeit beträgt 1~20 Tonnen. Der Hauptunterschied zu einem herkömmlichen LD-Typ Einträgerkran: Die gesamte Maschine verwendet explosionsgeschützte Elektrik in druckfester Kapselung, die Radblöcke für Kran- und Katzfahrwerk sind mit Edelstahl-Laufflächen oder Nylonrädern ausgestattet, um Funkenbildung zu vermeiden. Die Steuerspannung beträgt 36V Wechselstrom (Schutzkleinspannung). Die Explosionsschutz-Kennzeichnung lautet ExdeibIICT4/DIPA21TA. Geeignet für Bereiche der Zone 1 und Zone 2 mit explosiven Gasgemischen der Gruppe IIB und IIC sowie für Staubumgebungen. Einsatz findet der Kran in militärischen Anlagen, der Petrochemie, Chemieindustrie, im Bergbau, in der Pharmazie sowie in anderen Bereichen mit explosionsgefährdeten Atmosphären.

2. Typen und Spezifikationen

• Typ: LB-Typ
• Spezifikation: 1t, 2t, 3t, 5t, 10t, 16t, 20t
• Spannweite: 6m, 10m, 15m, 17m, 19.5m, 20m, 21m, 22.5m, 25.5m, 30m (Sonderanfertigung möglich)
• Effektive Hubhöhe: 6m, 9m, 12m, 18m, 24m, 30m (Sonderanfertigung möglich)
• Triebwerksgruppe: A3, A4, A5
• Arbeitsumgebung: -25℃~+40℃

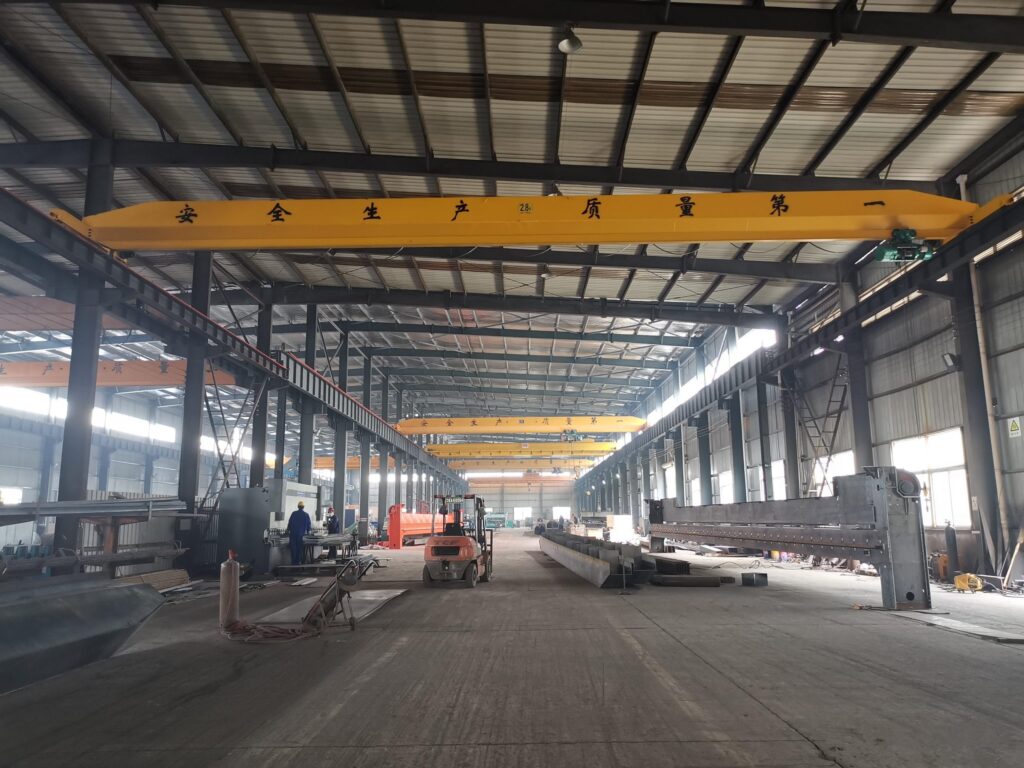

Produktbild

3. Technische Parameter

• Hubwerk: Explosionsgeschützter Elektroseilzug Typ BCD, BMD, HB
• Lastaufnahmemittel: Haken (Sonderkonstruktion möglich)
• Explosionsschutzklasse: Stufe 3, Stufe 4, Bergbau-zugelassen
• Explosionsschutz-Kennzeichnung: ExdeibIICT4/DIPA21TA, T4
• Stromversorgung: Drehstrom 380V / 660V / 1200V 50Hz
• Steuerspannung: 36V Wechselstrom (Schutzkleinspannung)
• Bemessungsbetriebsart: 10 Minuten, Einschaltdauer 25%
• Äquivalente Schalthäufigkeit: max. 120 Schaltspiele/Stunde

4. Explosionsschutzklasse und Einsatzbereiche

Die Explosionsschutz-Kennzeichnung des LB-Typ explosionsgeschützten Elektro-Einträgerkrans lautet ExdeibIICT4/DIPA21TA, T4. Geeignet für Bereiche in Fabriken, in denen explosionsfähige Gasgemische der Gruppe IIB oder IIC mit einer Zündtemperaturklasse von mindestens T4 (135℃) vorhanden sind, sowie für Umgebungen mit brennbarem Staub.

Einteilung der Einsatzbereiche:

• Zone 1: Bereiche, in denen explosionsfähige Gasgemische unter normalen Betriebsbedingungen auftreten können
• Zone 2: Bereiche, in denen explosionsfähige Gasgemische unter normalen Betriebsbedingungen nicht auftreten, aber bei Störungen gelegentlich kurzzeitig vorhanden sein können
• Staubumgebung: DIPA21TA, geeignet für Bereiche mit brennbarem Staub
• Hinweis: Dieses Produkt ist nicht für Zone 0 geeignet – Bereiche, in denen explosionsfähige Gasgemische kontinuierlich, häufig oder über lange Zeiträume vorhanden sind

Angewandte Normen:

• GB3836.1-2000 „Elektrische Betriebsmittel für explosionsfähige Gasatmosphäre – Allgemeine Anforderungen"
• GB3836.2-2000 „Elektrische Betriebsmittel für explosionsfähige Gasatmosphäre – Druckfeste Kapselung „d""
• GB3836.3-2000 „Elektrische Betriebsmittel für explosionsfähige Gasatmosphäre – Erhöhte Sicherheit „e""
• GB12476.1-2000 „Elektrische Betriebsmittel zur Verwendung in Bereichen mit brennbarem Staub"

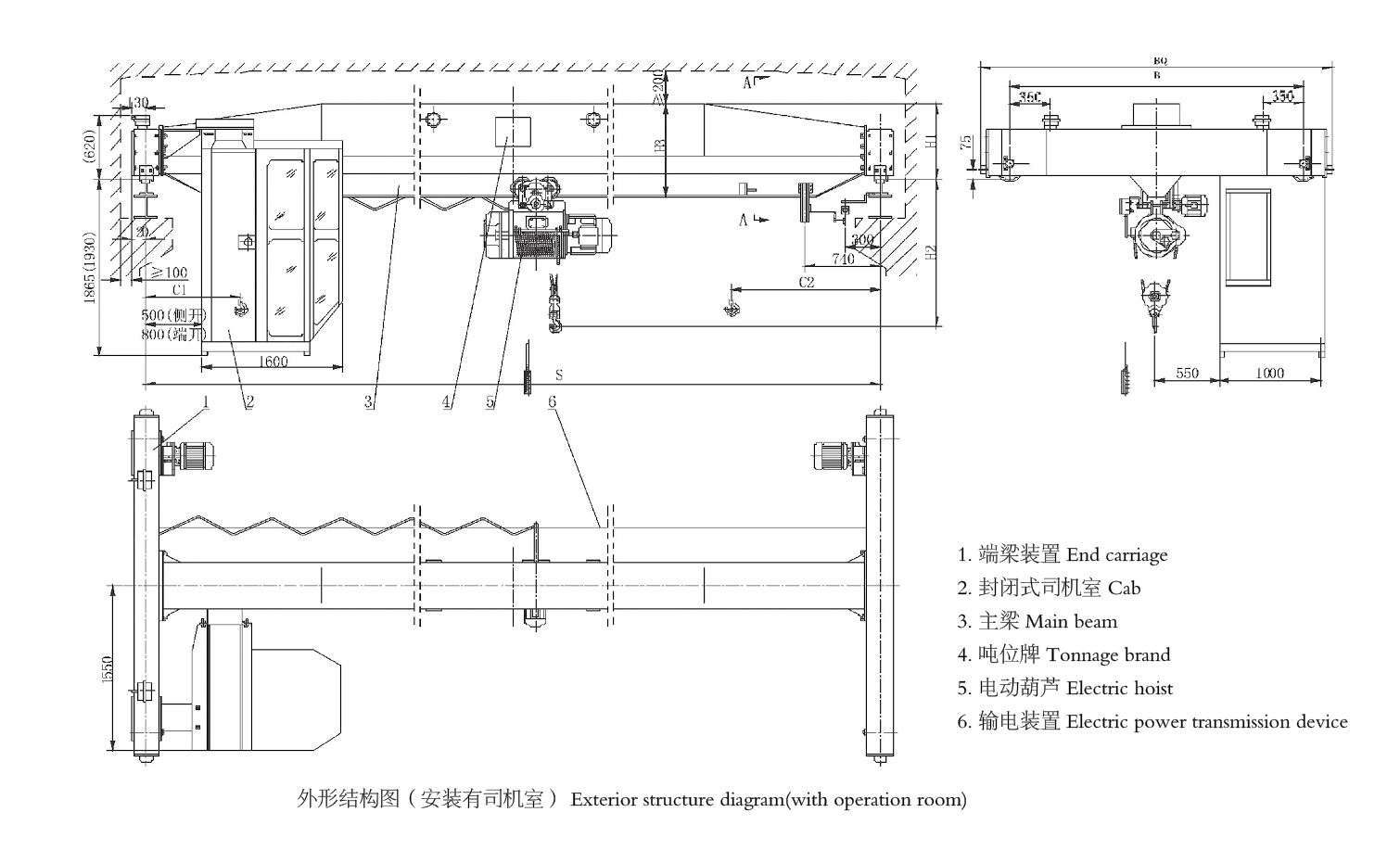

Konstruktionszeichnung

5. Anwendungsbereiche

Der LB-Typ explosionsgeschützte Elektro-Einträgerkran ist für Gefahrenbereiche mit explosionsfähigen Gasgemischen und explosionsfähigen Staub-Luft-Gemischen in Fabriken geeignet. Typische Einsatzgebiete:

• Militär- und Rüstungsindustrie
• Erdöl- und Petrochemie
• Kohlebergbau (bergbau-zugelassene Ausführung)
• Chemie- und Pharmaindustrie
• Luftfahrt und Lackindustrie
• Lager und Werkshallen mit explosionsgefährdeten Gasen oder Stäuben

6. Kundendienst

Für den LB-Typ explosionsgeschützten Elektro-Einträgerkran gilt ab Verkaufsdatum eine Garantiezeit von einem Jahr auf Material- und Fertigungsfehler bei bestimmungsgemäßer Verwendung. Für Produkte außerhalb der Garantiezeit (mit Ausnahme nicht reparierbarer Produkte) übernimmt unser Unternehmen die Wartung; es wird lediglich eine Kostenbeteiligung für Ersatzteile erhoben.

Wichtige Hinweise zur Auswahl eines Explosionsgeschützten Krans

Die Auswahl eines Explosionsgeschützten Krans folgt einer anderen Logik als bei einem Standard-Einträgerkran. Diese Punkte sind häufige Fehlerquellen:

1. Die Explosionsschutzklasse richtig wählen – zuerst den Gefahrenbereich vor Ort bestimmen
Es reicht nicht, „einfach einen explosionsgeschützten Kran zu kaufen". Entscheidend ist, ob es sich um eine Gas- oder Staubumgebung handelt und ob Zone 1 oder Zone 2 vorliegt. In der Chemie- und Petrochemie ist meist Gasexplosionsschutz (Exd/Exde) erforderlich, im Kohlebergbau die MA-Zulassung, in der Pharmaindustrie reicht oft Staubexplosionsschutz (DIP). Der LB-Typ deckt mit ExdeibIICT4+DIPA21TA die meisten Szenarien ab. Wenn Sie unsicher sind, lassen Sie unsere Techniker die Einsatzstelle vor Ort begutachten.

2. Der Elektroseilzug muss explosionsgeschützt seinsgeschützt sein – BCD/BMD/HB
Das Herzstück des Explosionsgeschützten Krans ist der Elektroseilzug. Ein Standard-CD1/MD1-Elektroseilzug in einem explosionsgefährdeten Bereich ist ein Sicherheitsrisiko. Der LB-Typ muss zwingend mit einem BCD-, BMD- oder HB-Typ Explosionsgeschützten Elektroseilzug ausgestattet sein, damit der Explosionsschutz der gesamten Maschine gewährleistet ist. Prüfen Sie bei der Bestellung den Typ des Elektroseilzugs im Konfigurationsblatt – lassen Sie sich nicht auf einen Standard-Elektroseilzug umstellen.

3. Auch das Radmaterial ist entscheidend – Edelstahl-Lauffläche oder Nylonräder
Die Radblöcke des Explosionsgeschützten Krans verwenden eine Edelstahl-Lauffläche oder Nylonräder, um Funkenbildung durch Metallreibung während des Betriebs zu vermeiden. Dieser Punkt wird oft übersehen – bei gewöhnlichen Stahlrädern kann die Reibung an der Schiene in einer Gasumgebung zur Zündquelle werden.

4. Die Steuerspannung beträgt 36V – nicht 380V
Die Steuerspannung des LB-Typ Explosionsgeschützten Krans beträgt 36V Wechselspannung (Sicherheitskleinspannung) – eine zwingende Anforderung für explosionsgeschützte Elektrik. Das Steuersystem verfügt über eine Haupt-Aus- und Haupt-Ein-Funktion, um im Notsituation eine schnelle Abschaltung zu gewährleisten.

Häufige Fragen

F: Was ist der Unterschied zwischen dem LB-Typ Explosionsgeschützten Kran und einem Standard-LD-Typ Einträgerkran?
A: Der wesentliche Unterschied liegt in der Explosionsschutzfähigkeit. Der LB-Typ wird nach GB3836-Norm gefertigt, die elektrischen Betriebsmittel sind druckfest gekapselt, die Räder funkenfrei, die Explosionsschutz-Kennzeichnung der gesamten Maschine ist ExdeibIICT4. Der Standard-LD-Typ verfügt über diese Explosionsschutzmaßnahmen nicht und kann in explosionsgefährdeten Bereichen eine Explosion auslösen. Preislich ist der LB-Typ 40%–80% teurer als ein LD-Typ gleicher Tragfähigkeit – aber das ist eine Investition in die Sicherheit, an der man nicht sparen sollte.

F: Kann ein Explosionsgeschützter Kran auch in einer normalen Werkshalle eingesetzt werden?
A: Ja, aber das ist nicht sinnvoll. Die explosionsgeschützten Bauteile (druckfeste Kapselung, Explosionsgeschützter Elektroseilzug, Nylonräder) sind in einer normalen Werkshalle überdimensioniert und deutlich teurer. Wenn in der Halle keine explosionsfähige Atmosphäre vorhanden ist, reicht ein Standard-LD-Typ Einträgerkran völlig aus.

F: Wie ermittle ich, welche Explosionsschutzklasse vor Ort erforderlich ist?
A: Drei Punkte sind entscheidend: erstens das Medium (Gas oder Staub), zweitens der Gefahrenbereich (Zone 1 oder Zone 2), drittens die Temperaturklasse (T1–T6). Der LB-Typ deckt ExdeibIICT4 ab – Gas der Gruppe IIB/IIC, Temperaturklasse T4 (≤135°C), Zone 1/Zone 2. Wenn vor Ort Zone 0 gefordert ist oder die Temperatur 135°C übersteigt, ist eine Sonderanfertigung erforderlich. Kontaktieren Sie unsere technische Abteilung – mit Angabe des Mediums und der Temperatur vor Ort können wir die Einstufung bestätigen.
