MH-Typ Fachwerk-Portalkran für den Außeneinsatz
Produktbeschreibung
Der MH-Typ Fachwerk-Portalkran mit Einzelträger (auch als MH-Typ Gitterträger-Portalkran bezeichnet) verwendet einen Fachwerkträger (Gitterträger) als Hauptträger. Er zeichnet sich durch geringes Eigengewicht, geringen Windwiderstand und hohe Windbeständigkeit aus und eignet sich besonders für große Spannweiten im Außeneinsatz. In Kombination mit dem CD1/MD1-Elektroseilzug beträgt die Tragfähigkeit 1~20 Tonnen, die Spannweite 12~30 Meter und die Arbeitsumgebung -20°C~+40°C.
Darüber hinaus sind verschiedene Varianten erhältlich, darunter der MH-Typ mit oberer Vollwand- und unterer Fachwerkbauweise, der MH-Typ mit Kastenträger, der MHE-Typ mit Doppel-Elektroseilzug, der BMH-Typ mit Halbständerbauweise und der MHY-Typ für metallurgische Hochtemperaturanwendungen.
Produktspezifikationen
- Produktbezeichnung: MH-Typ Fachwerk-Portalkran mit Einzelträger (Fachwerk-Portalkran)
- Typ und Spezifikation: MH-Serie, Tragfähigkeit 1~20 Tonnen
- Produktionsort: Xinxiang, Henan (Kelude Schwerindustrie)
- Sonderanfertigung: Kundenspezifische Fertigung möglich, Produktionszeit 15~20 Tage
- Hauptträgerkonstruktion: Fachwerk (Gitterträger), geschweißt aus Winkelstahl
- Geeignete Spannweite: 12~30 Meter
Produktbild

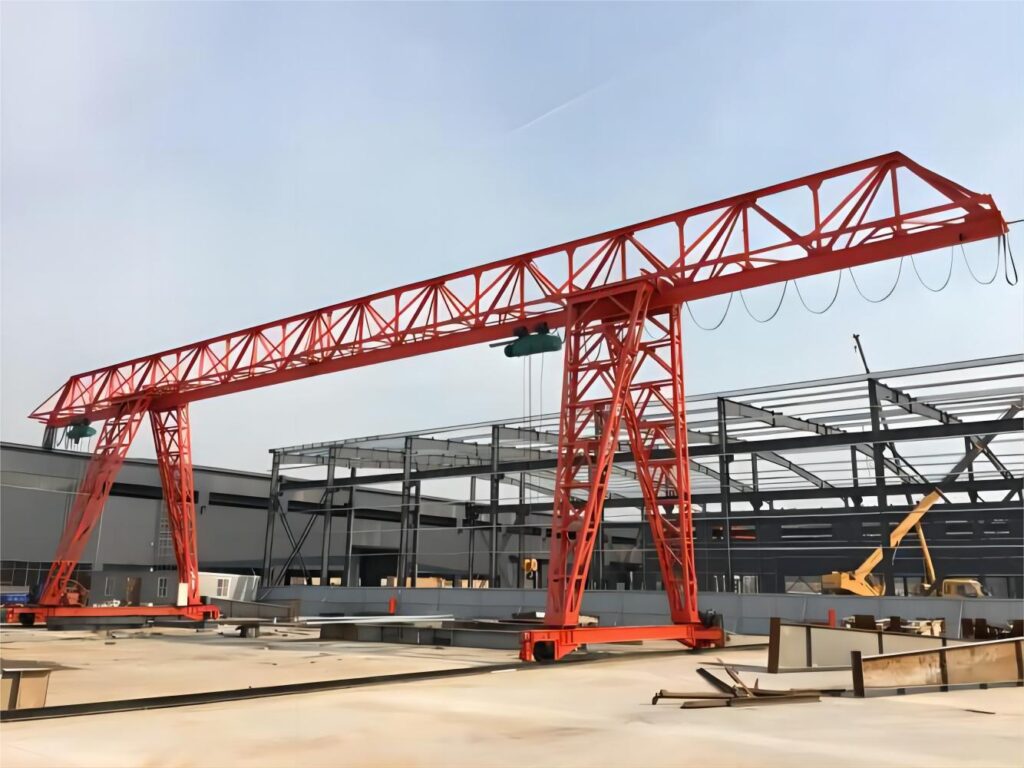

Das obige Bild zeigt den MH-Typ Fachwerk-Portalkran mit Einzelträger in einer Realaufnahme. Die offene Fachwerkträgerkonstruktion bietet geringen Windwiderstand und eignet sich ideal für große Spannweiten im Außeneinsatz.
Produktmerkmale
- Geringes Eigengewicht des Fachwerk-Hauptträgers: Die Fachwerkkonstruktion spart 15%~25% Stahl gegenüber einem Kastenträger und reduziert die Fundamentkosten.
- Hohe Windbeständigkeit: Die offene Fachwerkbauweise sorgt für geringe Windlasten und eignet sich für offene Küstenregionen.
- Mehrere Serien abgedeckt: Verschiedene Varianten wie MH/MHE/BMH/MHY verfügbar.
- Boden- und Innenraumbedienung: Zwei Bedienungsarten wählbar.
- Kurze Produktionszeit: Standardisierte Konstruktion, Lieferung in 15~20 Tagen.
- Bundesweite Lieferung: Selbstabholung oder Versand auf Anfrage, 1 Jahr Garantie.
Funktionsprinzip
Der Fachwerk-Hauptträger besteht aus Obergurt, Untergurt und Streben, die eine stabile Dreiecksstruktur bilden. Die Kranbrücke bewegt sich entlang der Bodenschienen in Längsrichtung, während sich der Elektroseilzug entlang des Hauptträgers in Querrichtung bewegt. Der CD1-Typ Kegelläufermotor treibt über ein dreistufiges Getriebe die Trommel an, die das Drahtseil für das Heben und Senken des Hakens auf- und abwickelt.
Produktaufbau
Technische Parameter
Allgemeine technische Parameter des MH-Typ Fachwerk-Portalkrans mit Einzelträger (1~20 Tonnen)
| Parameter | Einheit | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| Nenntragfähigkeit | t | 1 | 2 | 3 | 5 | 10 | 16 | 20 |
| Anwendung SpannweiteS | m | 12~20 | 12~24 | 12~26 | 12~30 | 12~30 | 12~30 | 12~30 |
| HubhöheH | m | 6/9 | 6/9 | 6/9 | 6/9/12 | 6/9/12 | 6/9/12 | 6/9/12 |
| Lastaufnahmemittel Typ | CD1-1 | CD1-2 | CD1-3 | CD1-5 | CD1-10 | MD1-16 | MD1-20 | |
| Hubgeschwindigkeit | m/min | 8 | 8 | 8 | 8 | 7 | 7 | 6 |
| Lastaufnahmemittel Fahrgeschwindigkeit | m/min | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| Kranfahrgeschwindigkeit | m/min | 20 | 20 | 20 | 20~30 | 20~30 | 20~30 | 20~30 |
| Hubmotor Leistung | kW | 1.5 | 3.0 | 4.5 | 7.5 | 13 | 16 | 18.5 |
| Fahrmotor Leistung | kW | 0.4 | 0.4 | 0.4 | 0.8 | 0.8 | 1.5 | 1.5 |
| Triebwerksgruppe | A3 | A3 | A3 | A3 | A3~A4 | A3~A4 | A3~A4 | |
| Empfohlene Schiene | P18 | P18 | P24 | P24 | P24 | P38 | P38 | |
| Stromversorgung | 3AC 380V 50Hz | |||||||
| Steuerungsart | Bodengriff / Führerhaus / Fernbedienung | |||||||
Gewichts- und Radlastparameter des MH-Typ-Portalkrans mit Einzelträger und Fachwerkrahmen (Basis: Spannweite 12 m)
| Parameter | Einheit | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| Eigengewicht(Boden) | kg | 3800 | 4500 | 5300 | 6646 | 10500 | 16500 | 21000 |
| Eigengewicht(Führerhaus) | kg | 4150 | 4850 | 5650 | 6996 | 10850 | 17000 | 21600 |
| Maximale Radlast | kN | 22 | 27 | 32 | 37 | 55 | 75 | 90 |

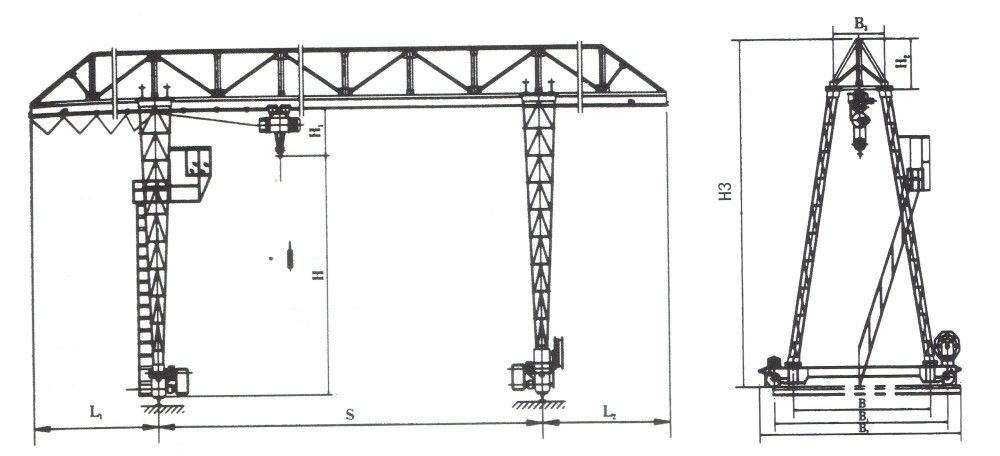

Abmessungsreferenz für den MH-Typ Portalkran mit Einzelträger und Blumenständer (bei H=9m)
| Maßbezeichnung | Einheit | 1t | 2t | 3t | 5t | 10t | 16t | 20t |
| H1(HauptträgerHöhe) | mm | 800 | 900 | 1000 | 1120 | 1350 | 1500 | 1600 |
| H2(StützbeinHöhe) | mm | 900 | 950 | 1050 | 1100 | 1300 | 1400 | 1450 |
| H3(H=9mGesamthöhe) | mm | 7765 | 7900 | 8100 | 8265 | 8700 | 9200 | 9500 |
| L1(links Auslegerlänge) | mm | 2000 | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 |
| L2(rechts Auslegerlänge) | mm | 2000 | 2000 | 2000 | 2000 | 2000 | 2500 | 2500 |
Die oben genannten Parameter sind Referenzwerte für die Standardausführung. Die tatsächlichen Abmessungen richten sich nach Tragfähigkeit, Spannweite usw. und werden in der Technischen Lösung verbindlich festgelegt.
Anwendungsbereiche
- Freilager: Umschlagarbeiten auf Stahlmärkten und in Logistikterminals.
- Lager: Be- und Entladen sowie Stapeln von Stückgut.
- Fabrikwerkstätten: Allgemeiner Maschinenbau und Montage.
Auswahlhilfe
Leichte Ausführung: 1~5t, Spannweite 12~20m, Richtpreis 30.000~80.000 CNY.
Mittlere Ausführung: 5~10t, Spannweite 20~24m, Richtpreis 80.000~150.000 CNY.
Schwere Ausführung: 10~20t, Spannweite 24~30m, Richtpreis 150.000~300.000 CNY.
Bedienungsanleitung
Prüfung: Schiene frei von Hindernissen, Drahtseil in einwandfreiem Zustand, Bremse funktionsfähig.
Betrieb: Vor Arbeitsbeginn einen Probehub von 200mm durchführen und die Bremswirkung prüfen. Überlastung ist strengstens verboten. Bei starkem Wind (Windstärke >6) ist der Betrieb einzustellen.
Stilllegung: Haken bis zum oberen Endschalter anheben, Stromversorgung trennen. Es gilt eine Garantie von einem Jahr.
Warum Kelude Schwerindustrie?
Fachgerechte Konstruktion der Fachwerkstruktur: Die Analyse der inneren Kräfte und die Profilauswahl der Fachwerkträger erfolgen nach Norm GB/T 3811.
Umfangreiche Modellvarianten: MH/MHE/BMH/MHY decken verschiedene Einsatzbedingungen ab.
Kompletter Service aus einer Hand: Kostenlose Besichtigung, Konstruktion & Fertigung, Montage und Kundendienst.
Service & Support
Rufen Sie uns an unter 13903802779 – wir sind rund um die Uhr erreichbar.
Benötigen Sie eine Auswahlhilfe oder ein Angebot für einen MH-Typ Fachwerk-Portalkran?
Kontaktieren Sie das Vertriebs- und Technikteam von Kelude Schwerindustrie.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen einem Fachwerk-Portalkran und einem Kastenprofil-Portalkran?
A: Der Fachwerkträger (Gitterträger) ist 15%~25% leichter im Eigengewicht und windstabiler – ideal für große Spannweiten im Freien. Der Kastenprofilträger bietet eine höhere Steifigkeit und ein sauberes Erscheinungsbild – geeignet für schwere Lasten in Innenräumen.
F: Welche nationalen Normen gelten für den MH-Typ Fachwerk-Portalkran?
A: Die Konstruktion erfolgt nach JB/T 5663-2008, die Fachwerkstruktur nach GB/T 14406-2011, und das Hubwerk ist gemäß JB/T 9008.1 ausgeführt.
F: Was sind die Vorteile von Kelude Schwerindustrie bei der Herstellung von Fachwerk-Portalkranen?
A: Kelude Schwerindustrie hat seinen Sitz in Xinxiang, Henan, und verfügt über mehr als zehn Jahre Erfahrung in der Produktion von Portalkranen. Die Analyse der inneren Kräfte der Fachwerkträger erfolgt nach Norm GB/T 3811, und die Schweißnähte der Knotenpunkte werden einer zerstörungsfreien Prüfung (UT) unterzogen.
