MH-Typ Portalkran mit einteiligem Kastenbrückenkran
Produktbeschreibung
Der MH-Typ Portalkran mit Kastenträger und geschlossenem Kasten (auch als Portalkran mit geschlossenem Kasten oder Kastenträger-Portalkran bezeichnet) verwendet eine Kastenträger-Hauptkonstruktion mit hoher Gesamtsteifigkeit und starker Tragfähigkeit. In Kombination mit dem CD1/MD1-Elektroseilzug ist er ein mittelschwerer Kran für den schienengebundenen Betrieb. Die Tragfähigkeit beträgt 1 bis 20 Tonnen, die Spannweite 12 bis 30 Meter, die Arbeitsumgebung -20 °C bis +40 °C. Er wird häufig für Be- und Entladevorgänge sowie Materialhandhabung im Freien und in Lagern eingesetzt und ist in zwei Ausführungen erhältlich: Bodensteuerung und Innenraumsteuerung.
Darüber hinaus sind Varianten wie der MH-Typ mit oberem Kasten und unterem Gitterträger, der MHE-Typ mit Doppel-Elektroseilzug, der BMH-Typ mit Halbportalkonstruktion und der MHY-Typ für metallurgische Hochtemperaturanwendungen erhältlich.
Technische Spezifikationen
- Produktbezeichnung: MH-Typ Portalkran mit Kastenträger und geschlossenem Kasten (Portalkran mit geschlossenem Kasten)
- Typ und Spezifikation: MH-Typ, Tragfähigkeit 1 bis 20 Tonnen
- Ursprungsort: Xinxiang, Henan (Kelude Schwerindustrie)
- Sonderanfertigung: Kundenspezifische Auslegung und Fertigung möglich, Produktionszeit 15 bis 20 Tage
- Konstruktionsart: Kastenträger (geschlossener Kasten)
- Spannweite: 12 bis 30 Meter

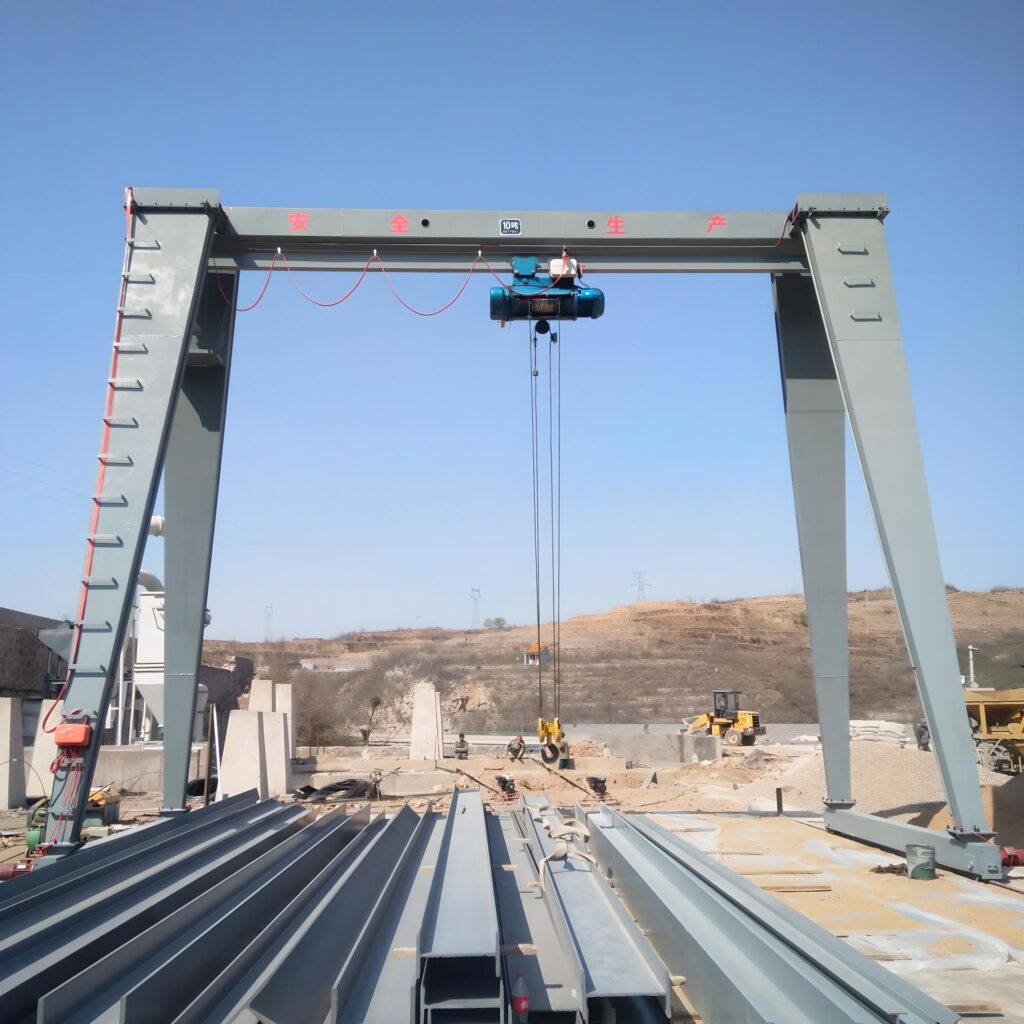

Produktbilder
Die obigen Abbildungen zeigen den MH-Typ Portalkran mit Kastenträger und geschlossenem Kasten. Die Kastenträger-Hauptkonstruktion bietet hohe Steifigkeit und starke Tragfähigkeit.
Produktmerkmale
- Hohe Steifigkeit des Kastenträgers: Der Kastenquerschnitt bietet hervorragende Biege- und Torsionseigenschaften.
- Vielfältige Varianten: MH/MHE/BMH/MHY decken verschiedene Einsatzbedingungen ab.
- Boden- und Innenraumsteuerung: Zwei Steuerungsarten wählbar.
- Kurze Produktionszeit: Standardisierte Konstruktion, Lieferung in 15 bis 20 Tagen.
- Bundesweite Lieferung: Selbstabholung oder Versand auf Anfrage, 1 Jahr Garantie.
Funktionsprinzip
Die Kranbrücke bewegt sich entlang der Schienen am Boden, während sich der Elektroseilzug quer über den Hauptträger bewegt. Der CD1-Typ Kegelläufermotor treibt über ein dreistufiges Getriebe die Trommel an, die das Drahtseil für das Heben und Senken des Hakens auf- und abwickelt. Bei Stromausfall greift die Konusbremse automatisch zur Bremsung.
Produktstruktur
Der Kran besteht aus folgenden Kernkomponenten:
Kastenträger (Hauptträger): Geschweißt aus Q355B Stahlblech, Vorbiegung gemäß Norm GB/T 3811.
Stützbein: Q235B/Q355B, am unteren Ende mit Bodenbalken zur Befestigung verschweißt.
Kranbrücken-Fahrantrieb: Motor + Getriebe + Radblock, Geschwindigkeit 20 bis 45 m/min.
Elektroseilzug: CD1/MD1-Typ, Hubgeschwindigkeit 8/0,8 m/min.
Elektrische Steuerung: Leistungsschalter, Schütz, Thermorelais, Endschalter. AC 36V Sicherheitsspannung.
Technische Parameter
Allgemeine Technische Parameter des MH-Typ Portalkrans mit Kastenträger und geschlossenem Kasten
| Parameter Punkte | MH-TypParameter |
| Tragfähigkeit | 1~20 t |
| Spannweite | 12~30 m |
| Hubhöhe | 6~30 m |
| Triebwerksgruppe | A3 |
| Hubgeschwindigkeit | 8 m/min(Norm)/ 0.8~8 m/min(Zweigang) |
| Katzfahrgeschwindigkeit | 20 m/min |
| Kranfahrgeschwindigkeit | 20~45 m/min |
| Stromversorgung | 3AC 380V 50Hz |
| Bedienungsart | Boden / Kranführerhaus / Funkfernsteuerung |
| Empfohlene Schiene | P24 / P38 |
| Elektroseilzug Typ | CD1 / MD1 |

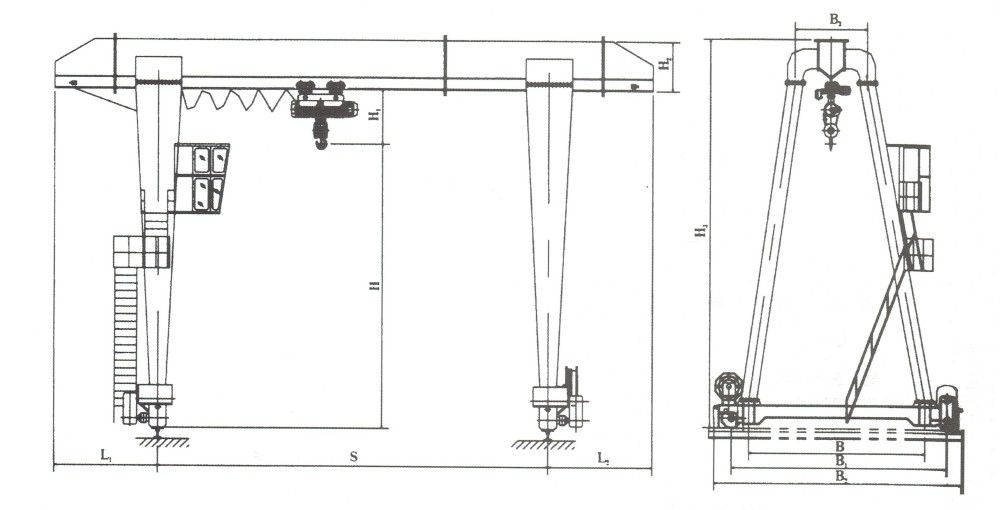

Produktzeichnung
Die obige Abbildung zeigt die Außenmaße des MH-Typ Portalkrans mit Kastenträger. Die tatsächlichen Maße richten sich nach Tragfähigkeit, Spannweite usw.
Anwendungsbereiche
- Lager und Güterhöfe: Be- und Entladen sowie Stapeln von Stückgut.
- Freigelände: Umschlagarbeiten auf Stahlmärkten und in Logistikterminals.
- Fabrikhallen: Allgemeine Maschinenfertigung und Montage.
Auswahlhilfe
Leichte Ausführung: 1–5 t, Spannweite 12–20 m, Richtpreis 30.000–80.000 CNY.
Mittlere Ausführung: 5–10 t, Spannweite 20–24 m, Richtpreis 80.000–150.000 CNY.
Schwere Ausführung: 10–20 t, Spannweite 24–30 m, Richtpreis 150.000–300.000 CNY.
Bedienungsanleitung
Prüfung: Schiene frei von Hindernissen, Drahtseil in Ordnung, Bremse funktionsfähig.
Betrieb: Probehub von 200 mm zur Bremsprüfung durchführen. Überlastung strikt verboten.
Stilllegung: Haken bis zum oberen Endanschlag heben, Stromversorgung abschalten. 1 Jahr Garantie.
Warum Kelude Schwerindustrie?
Fachgerechte Kastenträger-Fertigung: Geschweißt aus Q355B Stahlblech, zerstörungsfreie Prüfung (UT), dreistufiger Werksabnahmetest.
Vielfältige Baureihen: MH/MHE/BMH/MHY decken unterschiedliche Einsatzbedingungen ab.
Kompletter Service aus einer Hand: Kostenlose Besichtigung vor Ort, Konstruktion & Fertigung, Montage vor Ort und After-Sales-Service.
Service & Support
Rufen Sie uns an unter 13903802779 – wir reagieren innerhalb von 24 Stunden.
Benötigen Sie eine Kranauswahl oder ein Angebot für den MH-Typ Portalkran?
Kontaktieren Sie jederzeit das Vertriebs- und Technikteam von Kelude Schwerindustrie.
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen dem MH-Typ Portalkran mit Vollkastenträger und der Bauform mit oben geschlossenem und unten offenem Träger?
A: Die Vollkastenbauweise ist eine komplett geschlossene Kastenträgerkonstruktion mit der höchsten Gesamtsteifigkeit und Tragfähigkeit. Die Mischbauweise mit oben geschlossenem und unten offenem Träger ist leichter im Eigengewicht und kostengünstiger in der Herstellung.
F: Welche nationalen Normen erfüllt der MH-Typ Portalkran?
A: Die Konstruktion erfolgt nach JB/T 5663-2008, die Kastenträgerstruktur nach GB/T 14406-2011, und das Hubwerk ist gemäß JB/T 9008.1 ausgeführt.
F: Was sind die Vorteile von Kelude Schwerindustrie bei der Herstellung von Portalkränen mit Vollkastenträger?
A: Kelude Schwerindustrie hat seinen Sitz in Xinxiang, Henan, und verfügt über mehr als zehn Jahre Erfahrung in der Produktion von Portalkränen. Die Kastenträger werden vollständig aus Stahlblech geschweißt, per UT zerstörungsfrei geprüft und durchlaufen einen dreistufigen Werksabnahmetest. Wir bieten eine kostenlose Besichtigung vor Ort sowie Montage vor Ort im gesamten Land an.
