天车控制系统四层架构详解：PLC选型、通信协议与数据流设计

天车控制系统（Crane Control System）是实现无人天车自动化、远程化与智能化的核心技术底座。本文从四层架构出发，系统阐述PLC控制器选型策略、各层级通信协议选型对比，以及上下行数据流与安全数据流的完整设计方法。

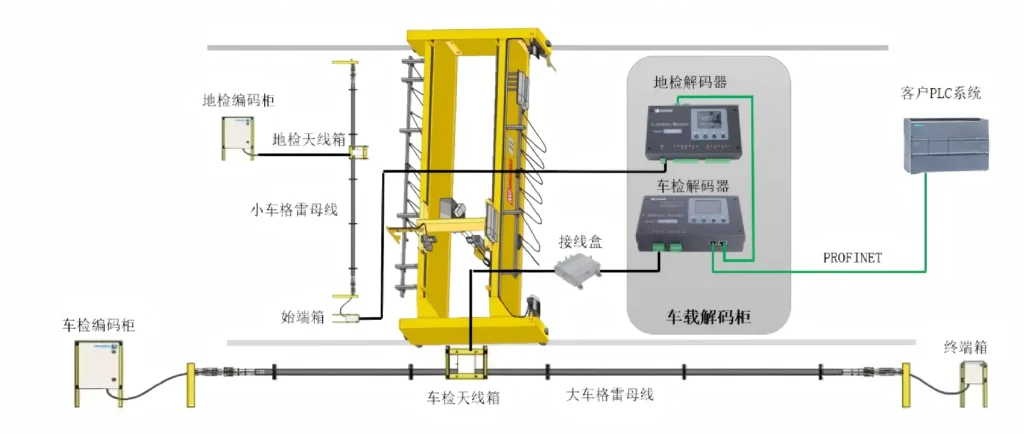

一、四层架构总览

现代天车控制系统采用分层解耦架构，依次划分为企业层、协调层、控制层和驱动/传感层，兼顾实时控制的高确定性与上层信息系统的灵活性。

其中，控制层是核心枢纽：PLC接收调度指令，通过PROFINET驱动变频器和传感器，同时通过OPC UA与上层系统交换数据。

二、PLC选型策略：为什么选择S7-1500F

在各层PLC选型中，西门子S7-1500F是当前无人天车项目的主流选择：

1. 安全集成：1500F内置PROFIsafe协议栈，支持SIL3安全功能（急停、限位、光栅），无需额外安全继电器，满足SIL3安全监控要求。
2. 运动控制：原生支持PROFINET IRT，可对天车变频调速实现1ms以内闭环控制，搭配S120/G120变频器获得最优响应。
3. OPC UA集成：1500F固件内置OPC UA Server，支持Basic256Sha256加密和X.509认证，无需额外网关。
4. TIA Portal平台：PLC程序、HMI、驱动配置全部在TIA Portal中完成，降低工程调试周期。

三、通信协议选型与对比

四层架构中，不同层级通信需求差异极大。选对协议是架构设计的关键。

协议栈总结：PROFINET RT/PROFIsafe承担实时控制和安全通信；OPC UA承载命令下发与状态回传；MQTT实现边缘灵活解耦；UDP广播确保三级防撞策略快速响应。

四、数据流设计：从调度到执行器的完整链路

数据流设计是天车控制系统可靠运行的保障。以”钢卷从A3-12运到B2-05″为例：

1. T+0ms：调度系统通过OPC UA写入任务参数，PLC返回Ack。
2. T+10ms：PLC主循环检测新任务，通过PROFINET向G120发送速度指令。
3. T+21ms：行走电机启动，编码器脉冲通过PROFINET回传。
4. T+25ms：PLC融合激光与编码器数据，计算位置并发给调度系统。
5. T+30ms：防摇控制激活，倾角传感器补偿值调节速度。
6. T+5000ms：到达目标，视觉AI通过MQTT发送偏差（-2mm, +3mm），PLC执行微调。
7. T+5200ms：视觉确认到位，任务状态回传调度系统。

数据流分为三个独立通道：

• 下行流（调度→PLC→执行器）：任务指令、路径规划点、视觉引导偏移，周期100ms。
• 上行流（传感器→PLC→调度）：实时位置、设备诊断、变频器状态，周期100ms~1s。
• 安全数据流（安全传感器→安全PLC→安全执行器）：急停、限位、门锁、光栅，通过PROFIsafe双通道独立传输，与标准控制逻辑隔离但共用同一物理网络。

五、安全数据流与SIL3设计

安全数据流是四层架构中最关键的设计环节。PROFIsafe基于”黑通道原则”：非安全设备无法影响安全通信。安全PLC通过双通道冗余F-DI输入急停和光栅信号，经F-Logic处理后控制接触器和制动器，全链路达到SIL3等级。

六、组网部署方案

针对不同厂房条件和预算，推荐以下方案：

1. 环形光纤方案（推荐）：天车通过SCALANCE XC216组成MRP环网，单点断线自愈时间<200ms，适合新工厂和大型厂房。
2. WiFi6星形方案：无需光纤布线，通过WiFi6接入调度网络，漫游丢包<3个，适合存量产线改造项目。
3. 混合方案：东西区分组环网，组间通过OPC UA over工业以太网互联，兼顾可靠性与扩展性。

无论采用何种组网，建议核心交换机开启MRP管理，PLC侧配置备用控制器实现OPC UA Failover。

结语

天车控制系统四层架构是无人天车安全、高效、智能化运行的基础。克鲁德重工天车控制系统支持西门子S7-1500F全系列PLC选型、PROFINET/OPC UA/MQTT全协议栈对接，已成功交付数十个钢铁、仓储、港口无人天车项目，可提供免费方案评估与PLC编程服务。
