天车制动器在线监测技术方案：磨损检测温度监控与AI退化趋势预警

天车制动器是安全件——不是”坏了再修”，而是”必须保证不能坏”。起升制动器失灵是天车最严重的安全事故类型之一。然而大部分工厂对制动器的维护还停留在”定期调间隙、听声音判断”的阶段，全靠维修工的经验。同一个制动器，不同的人调出来的制动间隙能差0.3mm，这对制动效果的影响是巨大的。

制动器在线监测用激光位移传感器测制动间隙、热电偶测制动盘温度、AI模型分析退化趋势。不需要动制动器本身的结构，传感器都是外加的，不影响原有安全系统。一套制动器监测系统含传感器+采集器约1~3万/台，覆盖运行中制动和静态制动两种模式。

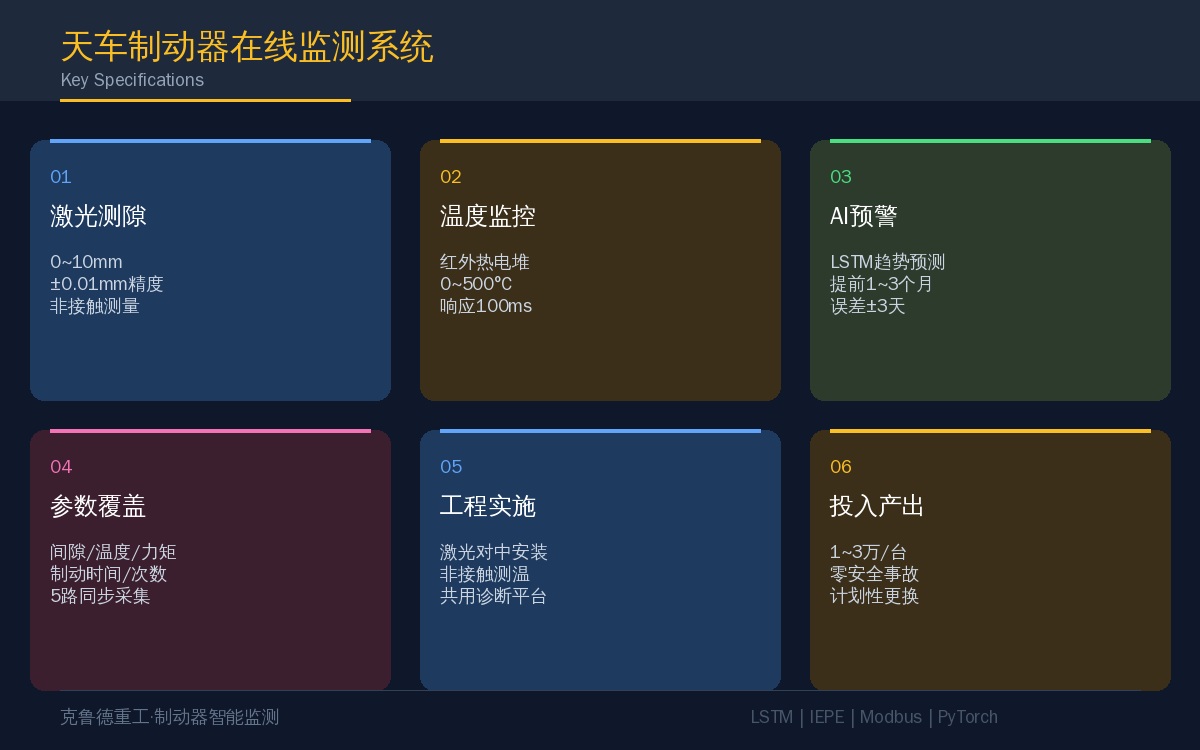

一、监测参数与传感器选型

二、制动间隙与衬垫磨损的关联模型

制动器维护的核心指标是制动间隙——制动器打开时摩擦片和制动盘之间的距离。标准值一般在0.5~1.5mm（取决于制动器型号和制动力矩）。间隙太大→制动力矩不足；间隙太小→摩擦片磨损加速、制动器打开不彻底导致拖刹发热。

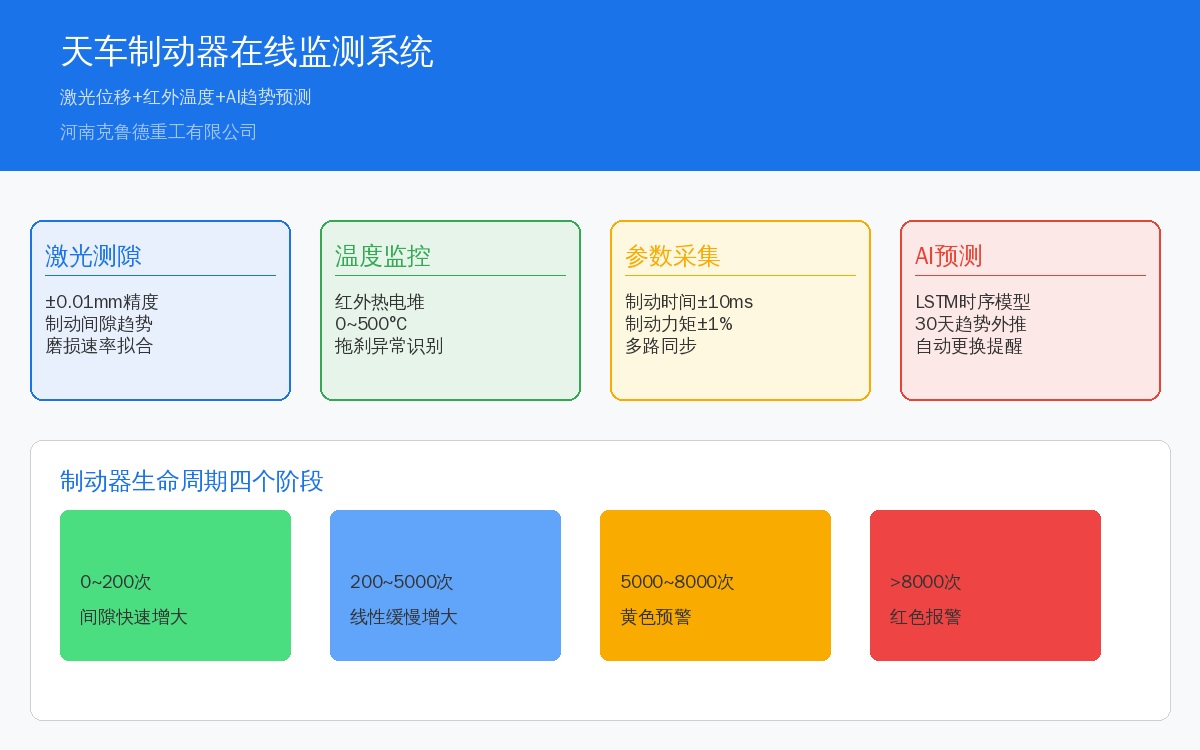

制动间隙的变化规律：新摩擦片装入后，前100~200次制动间隙快速增大（摩擦片磨合），之后进入稳定期，间隙以约0.01~0.03mm/千次的速度缓慢增大。当摩擦片磨损到极限厚度（一般为原始厚度的30~40%）时，间隙会突然加速增大。通过激光位移传感器持续监测间隙变化曲线，AI模型可以拟合出磨损速率，提前1~3个月预测何时达到极限。

三、制动盘温度监测

制动盘温度是判断制动器工作状态的重要指标。正常制动时制动盘温度在80~150°C之间（取决于制动频率和负载）。如果出现以下异常模式，AI模型会自动识别：

四、AI退化趋势分析

AI模型不直接判断”好/坏”，而是判断”趋势”。制动间隙、温度、制动时间三路信号输入一个LSTM时序模型，输出未来30天的制动间隙预测曲线和达到极限值的概率。核心逻辑：

# 制动间隙趋势预测（LSTM）
import numpy as np
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import LSTM, Dense

# 输入: 过去30天的制动间隙+温度+制动时间
# 输出: 未来30天的间隙预测值
model = Sequential([
    LSTM(64, input_shape=(30, 3), return_sequences=True),
    LSTM(32),
    Dense(30)  # 预测未来30天
])
model.compile(loss='mse', optimizer='adam')

# 预测
history = np.array([/* 过去30天数据 */])
pred = model.predict(history.reshape(1, 30, 3))[0]

# 预测何时超过阈值2.0mm
days_to_alarm = np.argmax(pred > 2.0)
print(f"预计 {days_to_alarm} 天后需要更换摩擦片")

五、工程实施要点

1. 激光传感器的安装精度要求高。 制动间隙只有0.5~1.5mm，激光位移传感器的测量误差必须<0.01mm。安装时传感器光束必须垂直于衔铁表面，偏斜角度超过5°测量误差就会超过0.02mm。推荐用激光对中仪辅助安装。

2. 温度传感器选非接触式。 制动盘是旋转件，不能用接触式热电偶。红外热电堆传感器响应时间约100ms，测量光斑直径在50mm距离处约10mm，对准制动盘摩擦区域即可。注意防水防油——红外传感器窗口沾油后测量值会偏低。

3. 制动器监测和电机AI故障诊断共用平台。 制动器是电机轴端的一部分，两套传感器可以共用同一个工控机和采集系统。推荐统一部署，节省硬件成本约30%。

4. 基线学习期需要覆盖全工况。 空载和满载的制动间隙不同（弹性变形引起的差异约0.03~0.05mm），系统需要至少一周的数据学习不同负载下的正常间隙范围。

结语

制动器在线监测的价值不在”能检测”，而是在”能预测”。激光位移传感器监测的制动间隙趋势可以提前1~3个月预报摩擦片更换时间，让维修从”紧急抢修”变成”计划更换”。我们在一个钢厂的天车车间部署了8台制动器监测系统，运行一年内零制动器安全事故，摩擦片更换全部按计划执行。

常见问题

问：制动器在线监测会影响原有安全系统吗？
答：不会。所有传感器都是外加的，不改变制动器原有的机械结构和电气回路。激光传感器安装在制动臂支架上，红外传感器对准制动盘侧面，都不需要拆卸任何制动器零件。即使传感器全部失效，制动器本身的工作不受任何影响。

问：一条制动器监测系统多少钱？
答：一台制动器（含激光位移传感器×2+红外温度传感器×1+采集模块+安装调试）约1~3万。如果和电机故障诊断系统共用工控机和采集平台，追加一套制动器监测的成本约0.5~1万/台。

问：AI预测更换时间和人工经验判断哪个准？
答：有经验的维修工看制动器”听声音+看间隙”也能判断个大概，但误差在±2周。AI模型基于连续数据做趋势外推，误差可以控制在±3天。更重要的是AI不会因为”最近忙”或者”感觉还行”就推迟检查，统计上更可靠。

常见问题

问：制动器异响是什么原因？
答：通常是制动衬垫磨损不均匀、制动轮表面有裂纹或沟槽、或者安装偏心造成的。先拆开检查衬垫磨损情况，磨损超原厚度50%必须更换。制动轮表面沟槽深度超过0.5mm需车磨修复。

问：液压推动器漏油怎么办？
答：先检查密封圈是否老化，更换密封圈即可。推动器推杆行程不足时补充液压油。如果频繁漏油，检查推动器缸体有无裂纹。

问：制动器调整得太紧会怎样？
答：制动器过紧导致制动轮过热开裂，同时电机过载发热。松开后制动轮温度应在60°C以下，用手摸不烫手。正常调整是制动轮和衬垫之间的间隙在0.5~1mm之间。
