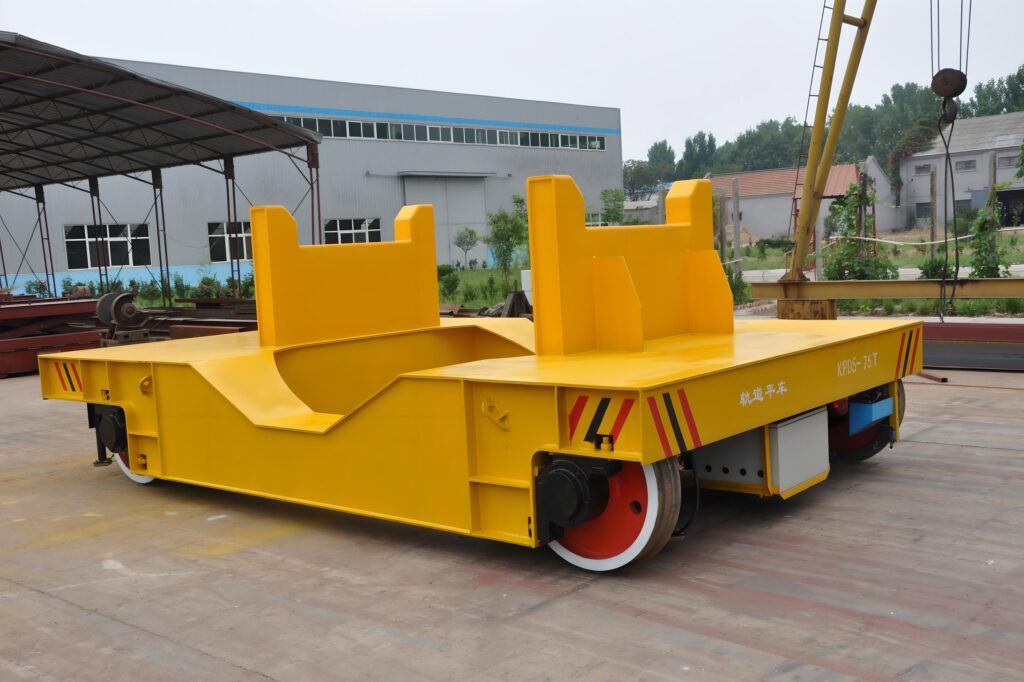

KPDS型低压轨道电动平车KPDS型低压轨道平板车

• 36V安全电压：轨道电压仅AC 36V，人体接触无伤害风险。相比KPC滑触线（380V裸露）和KPJ拖缆（380V电缆），安全性最高。适合人员密集或安全要求高的作业场所。
• 可走S型/弧形轨道：36V低压沿轨道传输无方向限制，平车可在S型弯轨和弧形轨道上行驶，适应复杂厂房布局。
• 连续运行不受限：相比KPX蓄电池平车需充电停机，KPDS可由轨道持续供电，24小时连续运行，设备利用率可达95%以上。
• 适合重载：交流冶金电机启动力矩大，特别适合载重量50t以上的重载运输。冶金电机耐高温、耐粉尘、过载能力强，适合恶劣工况。
• 可走弯轨：低压供电模式使得弯轨段的电气连接不受影响，相比KPC滑触线（需直线滑触线）更灵活。
• 可扩展功能丰富：可选配液压升降平台、翻转装置、V型托架、旋转台面、遥控系统、防爆电控、变频调速等。

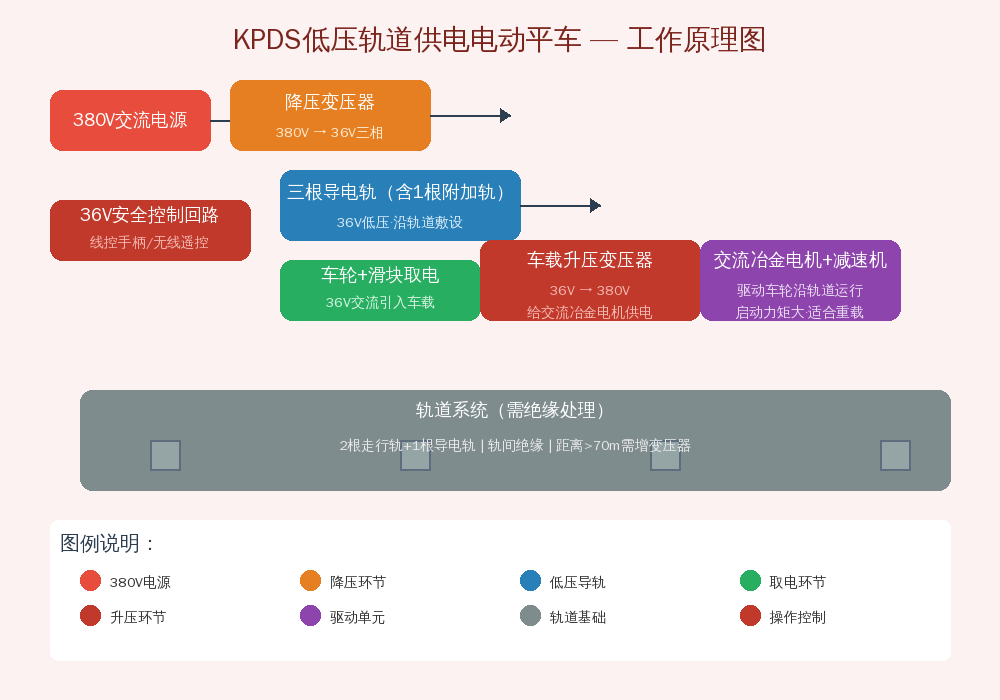

KPDS低压轨道供电电动平车的工作原理基于”降压传输、升压使用”的安全供电方案：

首先，车间380V交流电源经降压变压器降至AC 36V三相电，分别接至三根平行敷设的轨道上——两根走行轨和一根附加导电轨。三根轨道之间相互绝缘（轨道底部垫绝缘垫板，道钉处设绝缘套管）。

平车通过车轮（与走行轨接触）和专用导电滑块（与附加导电轨接触）将三路36V电源引入车载电器箱。36V低压沿轨道传输，即使轨道裸露也不会造成人身安全事故。

进入车载电器箱的36V电源经升压变压器升至三相380V，供给交流接触器和交流冶金电机。控制系统采用36V安全电压（经隔离变压器），通过线控手柄或无线遥控器控制接触器通断，实现平车启动、停止、前进、后退和调速。

当运行距离超过70m时，轨道线路压降增大，需在轨道中段或末端加装补压变压器，确保远端平车仍能获得足够的36V电源。补压变压器数量根据距离和载流量计算确定。

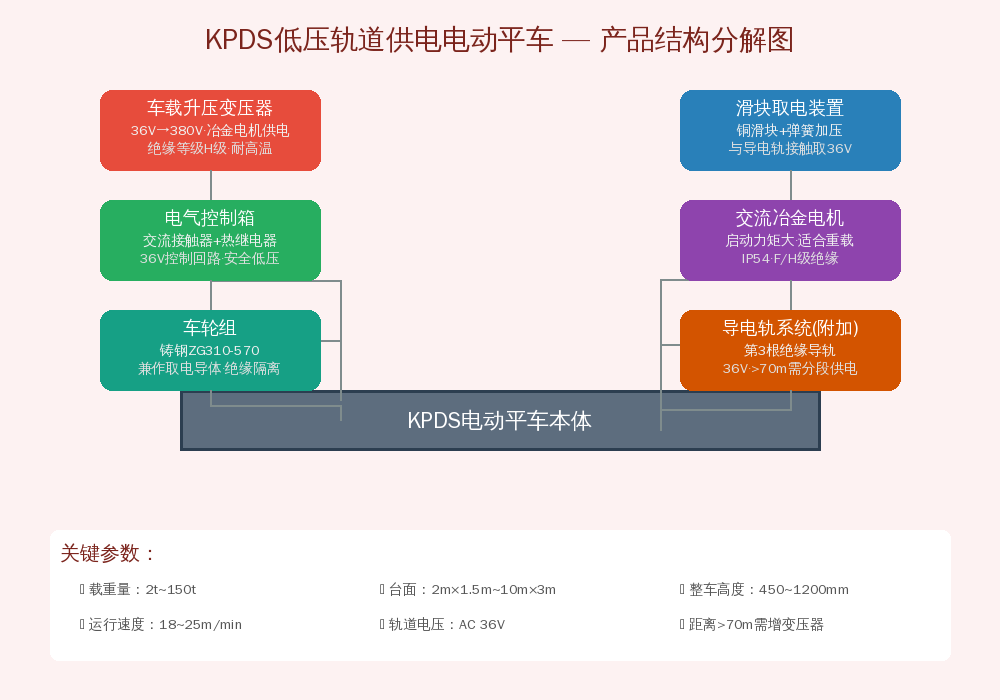

KPDS低压轨道供电轨道式电动平车由以下主要结构部件组成：

• 车架（承载平台）：Q235B钢板焊接箱型结构，主梁工字钢或H型钢加强，2t~150t分级设计。150t级采用Q345B低合金高强钢。
• 取电装置：由车轮（兼作导电体）+导电滑块（铜-石墨复合材料）+弹簧加压机构组成。车轮与走行轨接触取两相电，导电滑块与附加导电轨接触取第三相电。车轮轴承与车架之间采用绝缘子隔离，绝缘电阻≥1MΩ（500V兆欧表测试）。
• 车载升压变压器：干式隔离变压器，将36V升压至380V。容量按电机功率选型（标准配置1.5~20kVA）。绝缘等级H级（耐温180℃），适合高温环境。
• 电气控制箱：内置断路器、交流接触器、热继电器、隔离变压器（380V/36V）、开关电源。控制回路36V安全电压，配置急停、过载、短路、缺相保护。可选装PLC（西门子S7-200 SMART）和变频器。
• 交流冶金电机：YZR/YZ系列冶金电机，启动力矩大（额定转矩的2.5~3倍），过载能力强，防护等级IP54，绝缘等级F/H级。适合重载频繁启动工况。
• 轨道绝缘系统：轨道底部铺设绝缘垫板（环氧树脂或橡胶），道钉设置绝缘套管，轨道接头处采用绝缘鱼尾板。每段轨道之间的绝缘电阻≥10kΩ（36V系统）。长期运行需定期检测绝缘状况。

• 钢铁厂重载跨线运输：某钢厂在连铸跨与精炼跨之间铺设KPDS-80t低压轨道平车，距离约60m，三班倒连续运行。36V安全低压避免了行车人员触电风险，交流冶金电机启动力矩大，满足钢包运输的重载频繁启动需求。
• S型弯轨铸造车间：某铸造厂砂处理线布局为S型，选用KPDS-25t平车沿弯轨运输砂箱。低压轨道供电解决了弯轨段滑触线无法敷设的问题，36V沿弯轨传输无方向限制，轨道绝缘处理一次到位。
• 高温热处理车间：KPDS-40t平车在热处理炉前往返运输工件，环境温度55~70℃。车载升压变压器为H级绝缘（耐温180℃），冶金电机耐高温性能优于普通电机。36V低压轨道在高温环境下安全性优势明显。
• 重载装配流水线：KPDS-50t平车沿装配线运输大型结构件（重约35~45t），距离40m。低压轨道供电免去了蓄电池充电停机的等待时间，可实现全天候连续配送。
• 弧形轨道物料流转：某车间两条平行主厂房之间通过弧形轨道连接，KPDS-16t平车沿弧形轨道往返运输工件。36V低压供电对弧形轨道电气连接无特殊要求，铺设简便。

• 载重量：根据最大单次运输重量选择，KPDS特别适合重载（50t以上）。
• 运行距离：≤70m标准配置；70~150m需在轨道中段加装1台补压变压器；≥150m需分段供电，每段配独立变压器。
• 轨道绝缘：轨道底部铺设绝缘垫板，道钉设绝缘套管，接头使用绝缘鱼尾板。建议初始安装时绝缘电阻≥10kΩ。
• 环境条件：高温环境选H级绝缘变压器和冶金电机；室外使用加防雨罩；潮湿环境增加绝缘检测频次。
• 弯轨需求：需走弯轨时告知曲率半径和角度，选配双轮缘车轮，弯轨段绝缘处理需加强。
• 功能扩展：液压升降（150~300mm）、变频调速、无线遥控、PLC自动化等按需选配。

• 售前咨询：免费技术方案、选型建议和轨道绝缘设计。
• 售中服务：基础条件图、出厂试车验收。
• 安装调试：可安排技术人员现场指导（费用另计）。
• 培训支持：操作培训1~2天。
• 售后维保：整机质保1年，国内48小时到场。
• 配件供应：变压器、导电滑块、碳刷、冶金电机等配件。

Q1：KPDS低压轨道供电安全吗？

A：非常安全。轨道电压仅AC 36V，属于安全特低电压（SELV）范畴，人体接触不会造成伤害。即使工作鞋绝缘不良、地面潮湿等特殊情况下，36V也不会产生危险电流。这是KPDS相比KPC（380V滑触线裸露）最大的安全优势。

Q2：KPDS轨道绝缘怎么做？多久需要维护？

A：轨道底部铺设绝缘垫板（环氧树脂板或橡胶板，厚度≥5mm），道钉处加绝缘套管，轨道接头用绝缘鱼尾板。建议初始绝缘电阻≥10kΩ。日常每季度检测一次绝缘电阻，低于1kΩ时需要检修或更换绝缘件。正常维护下轨道绝缘系统寿命约3~5年。

Q3：运行距离长了怎么办？

A：KPDS标准配置有效距离约70m（超过后轨道压降增大）。解决方法：70~150m在轨道中段加装1台补压变压器；150m以上采用分段供电，每段配独立降压变压器。补压变压器数量和位置由我司技术团队根据距离和载流量计算确定。

Q4：KPDS能在户外使用吗？

A：可以在户外硬质地面使用，但需注意：轨道绝缘系统需防水设计（加绝缘防水罩），轨道基础避免积水；电气箱加防雨罩，防护等级IP54以上。不建议在长期积水或高湿度户外环境使用。

Q5：KPDS平车能否实现自动化？

A：可以。KPDS平车可选装PLC、变频器、定位传感器，配合中央调度系统实现自动行驶。低压轨道供电天然适合自动化（无需充电、无电缆拖拽），定位精度可达±10mm。

Q6：KPDS低压轨道电动平车符合什么国家标准？

A：KPDS系列低压轨道电动平车的设计制造严格执行JB/T 6127-2010《电动平车》行业标准，低压供电部分符合GB/T 14048（低压开关设备）和GB 5226.1-2019《机械电气安全》要求，轨道绝缘设计参照GB 50150《电气装置安装工程电气设备交接试验标准》。整机出厂前经满载试车、动载试验和静载试验三级验收。
