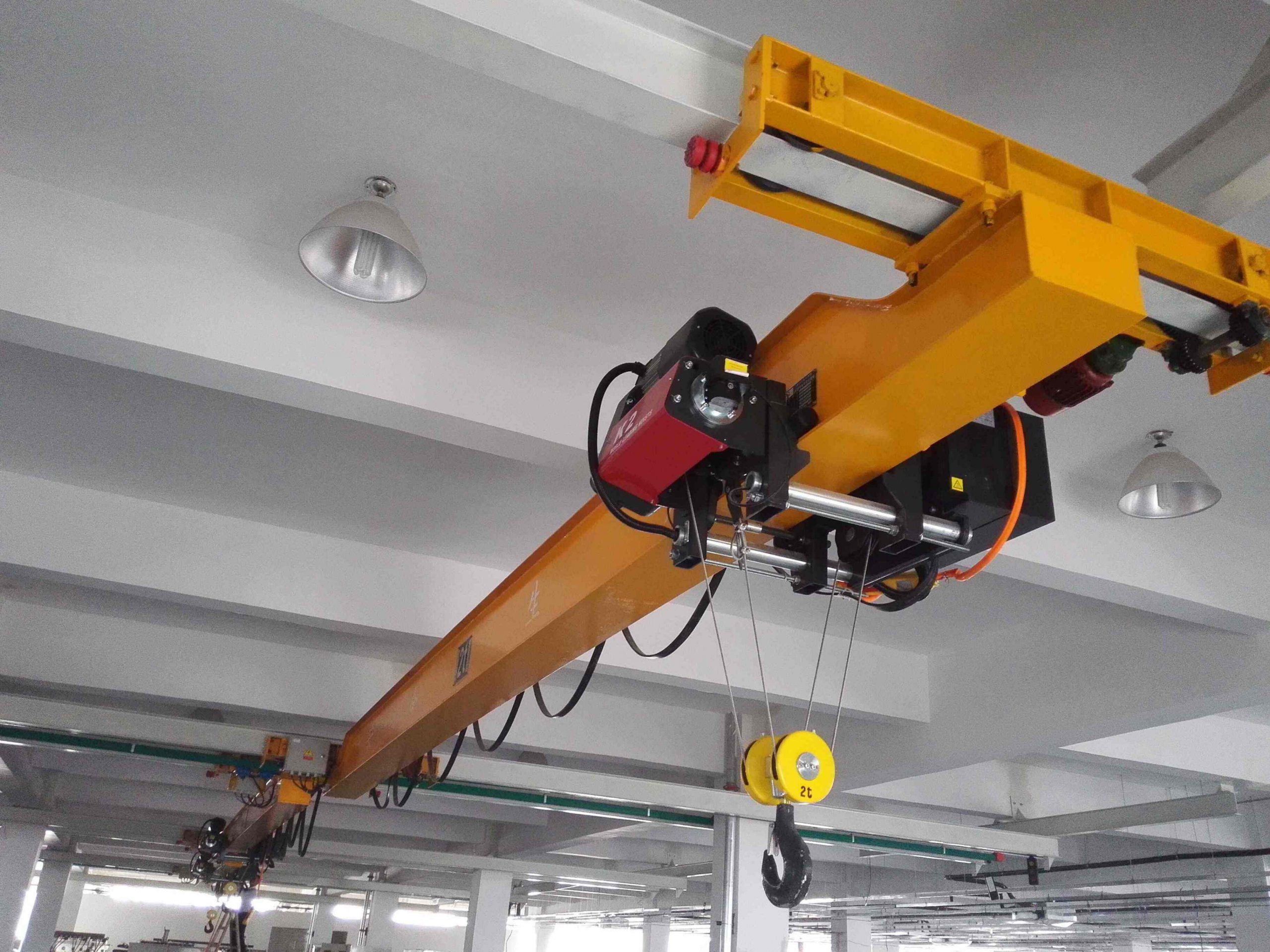

LX型欧标电动单梁悬挂起重机
📌 LX型欧标电动单梁悬挂起重机严格依据EN 13001及FEM 9.751/9.755设计制造，整机性能指标达到欧盟市场准入标准。该机型专为出口市场及国内外资企业配套设计，关键部件均通过CE/EMC认证，可提供全套CE技术文档（含风险评估报告、EC合格声明），具备向欧盟、东南亚、中东等地区直接出口的技术条件。克鲁德重工LX型欧标系列已出口至德国、法国、波兰、印尼、泰国等15个国家和地区，累计出口交付超过200台。
克鲁德重工LX型欧标电动单梁悬挂起重机，严格依据欧洲标准EN 13001（起重机设计通用规范）及FEM 9.751/9.755设计制造，并通过DIN 15018钢结构承载校核。该机型专为出口市场和国内外资企业配套设计，产品关键部件均符合CE认证要求，整机性能指标达到欧盟市场准入标准。LX型欧标系列采用精细化有限元分析辅助设计，在确保结构强度的前提下实现了极致轻量化，整机自重较传统机型降低25%~35%，对厂房悬挂点的轮压负载显著减小。
产品概述
LX型欧标电动单梁悬挂起重机（LX Type European Standard Electric Single Girder Suspension Crane）是克鲁德重工面向欧洲及国际高端市场开发的主力悬挂起重产品。该机型完全按照欧盟机械指令2006/42/EC及EN 15011:2020（桥式和门式起重机安全标准）设计，起升机构采用欧标专用电动葫芦（可选配Abus/Demag/科尼/凯道等品牌），整机控制回路符合EN 60204-32起重机电气设备安全要求。
与国内常规”欧式风格”产品不同，LX型欧标系列的每一个核心部件（电机、减速箱、制动器、电气元件）均选用通过CE/EMC认证的供应链配套体系，产品可提供全套CE技术文档（含风险评估报告、使用说明书、EC合格声明），具备向欧盟、东南亚、中东、南美等地区直接出口的技术条件。
克鲁德重工LX型欧标系列覆盖0.5t~20t起重量，跨度3~22.5m，工作级别最高可至A5（按ISO 4301-1标准）。产品已批量出口至德国、法国、波兰、印尼、泰国等15个国家和地区，累计出口交付超过200台。
核心优势
一、欧洲标准体系
设计环节：遵循EN 13001-1（设计原理）、EN 13001-2（载荷组合）、EN 13001-3-1（钢结构极限状态）三项核心设计标准。结构计算采用极限状态法（LSD），安全系数高于国内许用应力法。疲劳校核按EN 13001-3-1附录B执行，设计寿命覆盖S2~S6工作级别。
二、CE认证能力
随产品提供完整的CE技术档案：
- 整机结构计算报告（FEA有限元分析报告）
- 风险评估报告（EN ISO 12100:2010）
- EC合格声明
- 产品使用维护手册（多语言版本）
- 关键部件CE认证文件清单
三、出口级防腐工艺
针对海运出口环境的特殊要求，LX型欧标系列执行高于国内标准的防腐工艺：钢板预处理→Sa2.5级喷砂除锈→环氧富锌底漆（60μm）→环氧云铁中间漆（60μm）→聚氨酯面漆（60μm），总干膜厚度≥180μm。可选配C4~C5高防腐等级（EN ISO 12944），适用于近海、高湿、化工等腐蚀性环境。
四、全球化配套体系
起升电机：可选配SEW-Eurodrive、NORD、ABB等欧标电机品牌，F级绝缘，IP55防护等级，配备过热保护PTC热敏电阻。控制柜：施耐德/西门子电气元件，主断路器+电机断路器+接触器+变频器的标准组合，控制柜防护等级IP54。钢丝绳：采用德国标准DIN 3060或EN 12385-4结构钢丝绳，安全系数≥7:1。
五、智能电气控制
标准配置采用变频控制（VFD）系统，全系列标配：
- 起升机构：变频调速，调速比1:10，起/制动加速度可调（0.15~0.5m/s²）
- 大/小车运行：变频或双速控制，软启软停，防摇摆功能
- 操作方式：无线遥控（标准配置）+ 有线地操（备用），遥控器频率符合ETSI EN 300 220标准
- 可选配：PLC可编程控制、远程监控（IoT模块）、能量回馈系统
技术参数
环境与适用条件
| 参数项 | 技术指标 |
| 环境温度 | -20°C ~ +50°C（可选耐寒定制至-40°C） |
| 相对湿度 | ≤95%（无凝露），可选配加热除湿装置 |
| 供电电源 | AC 380V/50Hz（可选220V/60Hz、415V/50Hz、440V/60Hz等出口电压） |
| 工作级别 | A3/A4/A5（ISO 4301-1），对应M3~M5（FEM） |
| 防护等级 | 整机IP55，电气柜IP54，电机IP55/F级 |
| 适用海拔 | ≤2000m（超过需降容使用） |
起重量与跨度选型表
| 起重量 (t) | 推荐跨度范围 (m) | 推荐型号 | 标准起升高度 (m) |
| 0.5 | 3~10 | LX0.5-XX | 3/6 |
| 1 | 3~12 | LX1-XX | 3/6/9 |
| 2 | 4~14 | LX2-XX | 6/9 |
| 3 | 4~16 | LX3-XX | 6/9 |
| 5 | 5~18 | LX5-XX | 6/9/12 |
| 10 | 6~20 | LX10-XX | 6/9/12 |
| 16 | 6~22.5 | LX16-XX | 9/12 |
| 20 | 7~22.5 | LX20-XX | 9/12 |
速度参数
| 机构 | 起升速度 (m/min) | 运行速度 (m/min) | 控制方式 |
| 标准配置 | 5/0.83（双速） | 20/5（双速） | 双速接触器 |
| 变频配置 | 0.5~8（无极调速） | 3~30（无极调速） | VFD变频器 |
| 高速配置 | 7/1.2（双速） | 30/8（双速） | 变频+高速电机 |
安装与对厂房的要求
LX型欧标悬挂起重机直接安装在车间原有屋架结构上，无需额外立柱支撑。安装前需满足以下条件：
克鲁德重工技术负责人点评
“LX型欧标电动单梁悬挂起重机在出口项目中的优势非常明显。以2025年交付印尼某钢铁厂的16台LX5-12型为例，客户要求整机符合EN 15011标准并通过CE认证。我们提供了全套CE技术文档（含FEA结构计算报告、EN ISO 12100风险评估），最终一次性通过SGS检验。该机型在出口海运环节的防腐性能表现尤为突出——环氧富锌底漆+聚氨酯面漆三层防护体系（总膜厚≥180μm）经受住了30天海上运输的盐雾考验，到港开箱检查零锈蚀。”
——克鲁德重工技术部 李工
- 屋架形式：H型钢、工字钢或桁架屋架下弦，推荐采用热轧H型钢（欧标HEA/HEB系列或IPE系列）
- 悬挂点载荷：克鲁德重工提供免费屋架承载力校核服务（需提供屋架结构图纸），确保悬挂点安全系数≥1.5
- 轨道安装精度：轨道直线度≤1mm/m，轨道接头高差≤0.5mm，轨道跨距偏差≤±3mm
- 净空高度：轨道底面至地面净高需≥（起升高度+起升机构高度+吊具高度+安全余量），安全余量≥300mm
- 供电接入：需在主控箱位置预留匹配电源，建议配置独立断路器
克鲁德重工提供包含”安装方案设计→轨道安装指导→整机安装调试→操作培训→CE技术文档交付”的全链条服务，国内项目包含免费上门安装调试，出口项目可派技术团队赴海外现场指导安装。
精简化结构设计
主梁：采用欧标优化箱型截面或H型钢截面，通过FEM有限元分析与实测验证的迭代设计，在保证1.5倍静载安全系数前提下实现主梁自重最小化。主梁上拱度按EN 1993-6要求控制，空载状态下跨中上拱度为跨度的1/800~1/1000。底板设置轨道安装定位槽，确保电动葫芦车轮运行直线度。
端梁：采用高强度结构钢（S355JR欧标材料）整体焊接成型，配置聚氨酯缓冲器和机械限位装置。轮组采用双轮缘深沟球轴承车轮，车轮踏面硬度HB300~380，使用寿命超过5年。端梁两端安装防脱轨挡板，确保极端工况下整机不脱轨。
悬挂连接：采用专用可调式悬挂连接件，通过高强度螺栓与屋架下弦连接。连接件设有调节螺栓，可在±20mm范围内微调轨道水平度，极大降低厂房安装误差对起重机运行的影响。
适用行业与典型应用
- 汽车制造业：发动机装配线、变速箱装配线、白车身搬运——推荐1~3.2t LX型欧标，配合变频微速功能实现精密装配定位
- 食品饮料行业：无菌灌装车间、成品码垛区——支持不锈钢防腐蚀定制、全封闭电机、IP66防护设计
- 医疗器械：洁净车间设备搬运——可选配无尘室专用改装（不锈钢葫芦、无油润滑、防尘密封）
- 新能源行业：锂电池极片辊压、光伏组件生产线——配备防静电起升装置及变频防摇摆系统
- 海外工程项目：援外项目、海外工厂EPC总包配套——提供全套CE认证文件及目的国本地化资料
非标定制服务
克鲁德重工针对出口及高端客户提供以下定制选项：
- 特殊起重量（0.5~20t范围外的非标吨位，最大可至32t）
- 特殊跨度（3~22.5m范围任意尺寸，超过22.5m需特殊设计）
- 特殊起升高度（最高18m，需要配置加高型葫芦或双卷筒结构）
- 防爆配置（ATEX 94/9/EC标准，适用于Zone 1/Zone 2/Zone 21/Zone 22）
- 极寒环境配置（可工作于-40°C极端低温环境，采用耐低温钢材和专用润滑油脂）
- 多机联动控制（两台以上LX型欧标同步运行，适用于长工件搬运或超大跨度区域）
- 自动化集成（提供Profinet/EtherCAT/Modbus TCP接口，无缝接入工厂MES/SCADA系统）
- 出口包装（符合ISPM-15标准的免熏蒸木箱包装，真空防潮封装，适合海运40尺集装箱运输）
非标定制周期标准为20~30个工作日（含CE技术文件编制），加急订单可缩短至15个工作日，出口订单需额外预留7~10天用于出口包装和文件公证。
如您需要LX型欧标电动单梁悬挂起重机的详细技术方案、船运包装方案或海外项目报价，请联系克鲁德重工国际事业部，我们将根据您的工况参数和出口目标国标准提供定制化解决方案。
常见问题
问：LX型欧标与LX型欧式有什么区别？
答：核心区别在标准体系。LX型欧标严格遵循EN 13001/FEM设计标准，关键部件需CE认证，可提供全套CE技术文档用于出口报关和欧盟市场准入。LX型欧式参照欧洲设计理念但按GB/T 3811标准制造，面向国内市场。简单说：欧标用于出口，欧式用于内销。克鲁德重工两种机型均可供货。
问：LX型欧标悬挂起重机对厂房悬挂点有什么要求？
答：悬挂点需安装在车间原有屋架结构上，无需额外立柱支撑。克鲁德重工提供免费屋架承载力校核服务（需提供屋架结构图纸），确保悬挂点安全系数≥1.5。轨道安装精度要求：直线度≤1mm/m，接头高差≤0.5mm，跨距偏差≤±3mm。净空高度需满足：起升高度+起升机构高度+吊具高度+安全余量≥300mm。
问：该机型的交货周期和质保期是多久？
答：标准规格（起重量≤10t，跨度≤18m）交货周期15~20个工作日。出口项目需预留CE文档编制时间，建议提前45~60天下单。整机质保12个月（出口项目可按合同约定延长至18个月），质保期内非人为损坏免费维修或更换。售后服务支持远程诊断+现场服务，国内24小时内响应，出口项目48小时内提供技术支持方案。
问：出口CE认证是否需要额外费用？
答：LX型欧标系列标配CE认证技术文档，包含在产品价格中，无需额外付费。文档内容包括：整机结构计算报告（FEA有限元分析）、风险评估报告（EN ISO 12100:2010）、EC合格声明、使用维护手册（多语言版本可选）、关键部件CE认证文件清单。如需第三方认证机构（如SGS/TÜV）驻厂检验，需另行协商费用。
