Säulenschwenkkran KBK – flexibler Auslegerkran
Produktbeschreibung
Der KBK-Schwenkkran mit flexibler Auslegerkonstruktion (KBK-Säulenschwenkkran) mit einer Nenntragfähigkeit von 125–500 kg (0,125–0,5 t), einem Schwenkradius von 3 m und einer maximalen Hubhöhe von 3 m ist eine neuartige, leichte Hebevorrichtung für die moderne Produktion. Der KBK-Säulenschwenkkran ist in Kombination mit dem zuverlässigen PK-Elektrokettenzug ideal für kurzstreckige, häufige und intensive Lastaufnahmen geeignet. Er überzeugt durch hohe Effizienz, Energieeinsparung, geringen Platzbedarf sowie einfache Bedienung und Wartung.
Technische Daten
Produktbezeichnung: KBK-Säulenschwenkkran (KBK-Schwenkkran mit flexibler Auslegerkonstruktion)
Typ: KBK-Serie
Nenntragfähigkeit: 125 kg / 250 kg / 500 kg
Schwenkradius: 3 m (Standard, Sonderanfertigung möglich)
Hubhöhe: 3 m (Standard)
Schwenkwinkel: 180° / 270° (Standard)
Betriebsart: Manuell
Hubwerk: PK-Elektrokettenzug (Zweigang)
Schienentyp: KBK-Hohlprofilschiene
Sonderanfertigung: möglich (Schwenkradius und Hubhöhe nach Bedarf)
Produktmerkmale
Niedrige Bauhöhe (+290 mm): Die niedrige Bauhöhe erhöht die Hubhöhe um 290 mm gegenüber Standardlösungen. Sie ist die ideale Wahl für niedrige Werkshallen und die Modernisierung älterer Werkstätten – ohne Anhebung des Dachs.
KBK-Hohlprofilschiene: Die KBK-Standard-Hohlprofilschiene ist leicht, bietet extrem geringen Fahrwiderstand und ermöglicht eine mühelose manuelle Positionierung durch eine einzelne Person.
PK-Kettenzug mit Zweigang: Standardmäßig mit PK-Elektrokettenzug und Zweigeschwindigkeitshub (8/2, 4/1 usw.) für präzises langsames Positionieren und schnelles, effizientes Heben.
Leichtgängige manuelle Drehung: Das geringe Eigengewicht der gesamten Anlage ermöglicht eine mühelose manuelle Drehung des Kragarms – ideal für leichte, häufige Hebevorgänge.
Kompakte Stellfläche: Die Säulen-Ausleger-Konstruktion benötigt nur ca. 1 m² Stellfläche – perfekt für beengte Fertigungslinien-Arbeitsplätze.
Montage ohne Fundament: Die Ausführungen 125–250 kg können mit Verbundankern befestigt werden – ohne großes Betonfundament, was die Montagezeit um 50 % verkürzt.
Funktionsprinzip
Funktionsprinzip des KBK-Säulenschwenkkrans: Die Säule wird fest im Betonfundament verankert. Die KBK-Hohlprofilschiene dient als Hauptträger des Kragarms und ist über das Drehwerk mit der Säule verbunden. Der PK-Elektrokettenzug ist auf der KBK-Schiene montiert und bewegt sich horizontal entlang der Schiene. Beim Heben wird die Last vertikal angehoben; durch manuelles Drehen des Kragarms wird die Last horizontal zum Zielort transportiert. Dank des geringen Fahrwiderstands der KBK-Schiene genügt ein leichter Schubs, um den Kettenzug samt Last an den gewünschten Arbeitsplatz zu bewegen – für eine schnelle Abdeckung des Arbeitsbereichs.
Produktaufbau
Der KBK-Säulenschwenkkran besteht aus folgenden Kernkomponenten:
Säule: Aus hochwertigem Stahlprofil gefertigt und mit Ankerbolzen am Betonfundament befestigt – das tragende Herzstück der Anlage.
Kragarm-Hauptträger: Die KBK-Hohlprofilschiene dient als Hauptträger des Krans und bietet im Verhältnis zum Eigengewicht eine hohe Tragfähigkeit, große Ausladung und geringen Fahrwiderstand.
Drehwerk: Manuelle Drehvorrichtung mit einfacher Konstruktion und flexibler Bedienung.
Hubwerk: PK-Elektrokettenzug mit Zweigang-Hub und hoher Zuverlässigkeit.
Elektrisches System: Steuerkasten für den Kettenzug mit Endschaltern für Hub-Ober- und Untergrenze.
Steigleiter und Wartungsbühne: Für eine einfache tägliche Wartung und Instandhaltung.

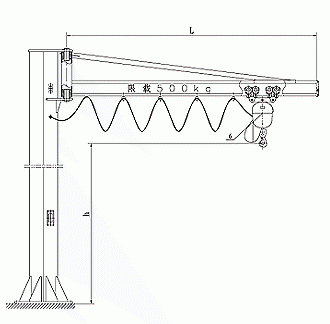

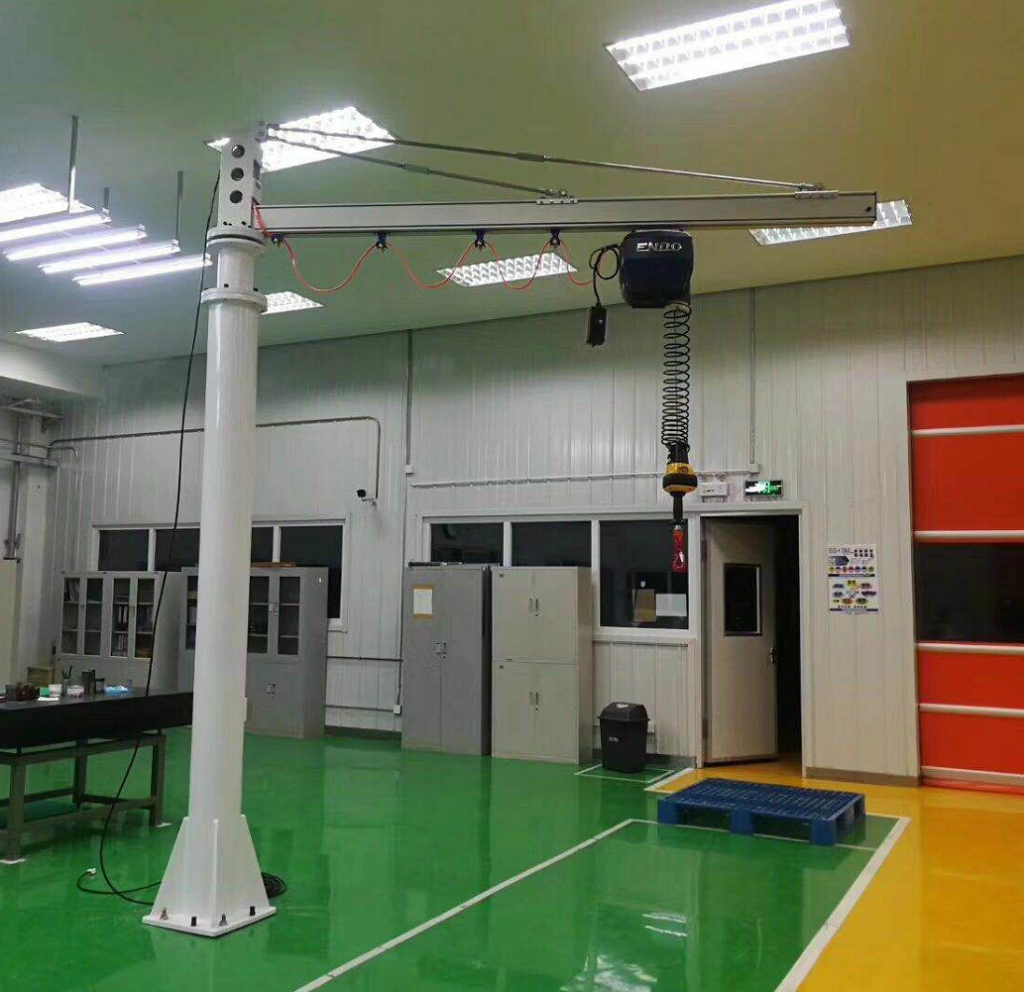

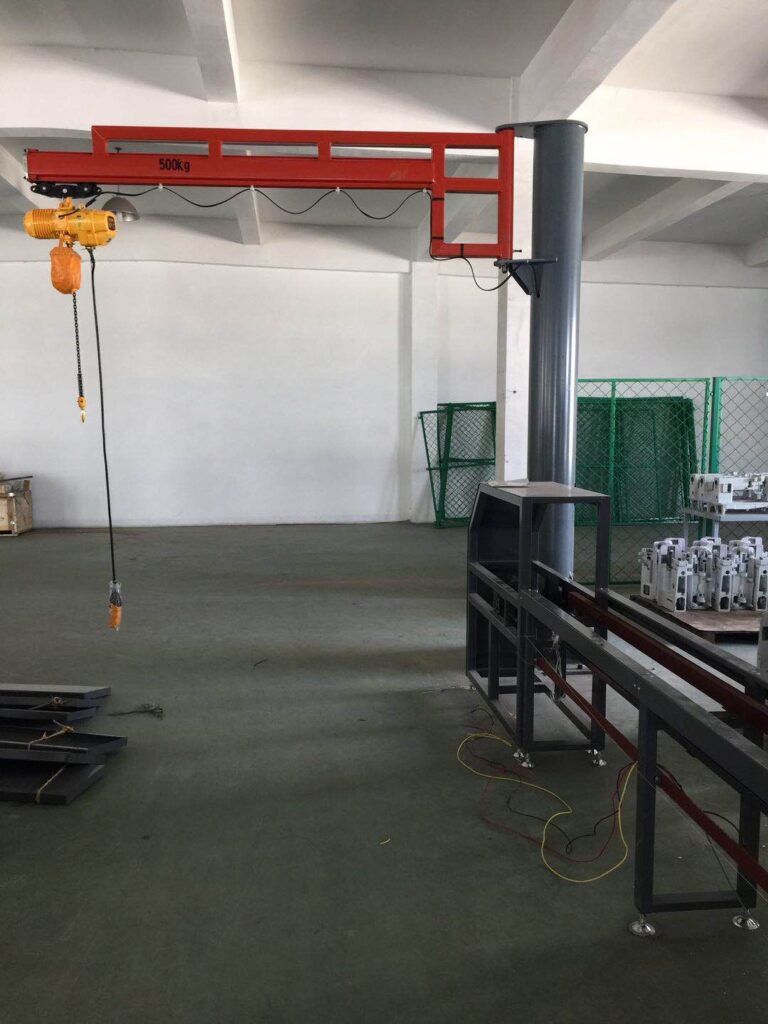

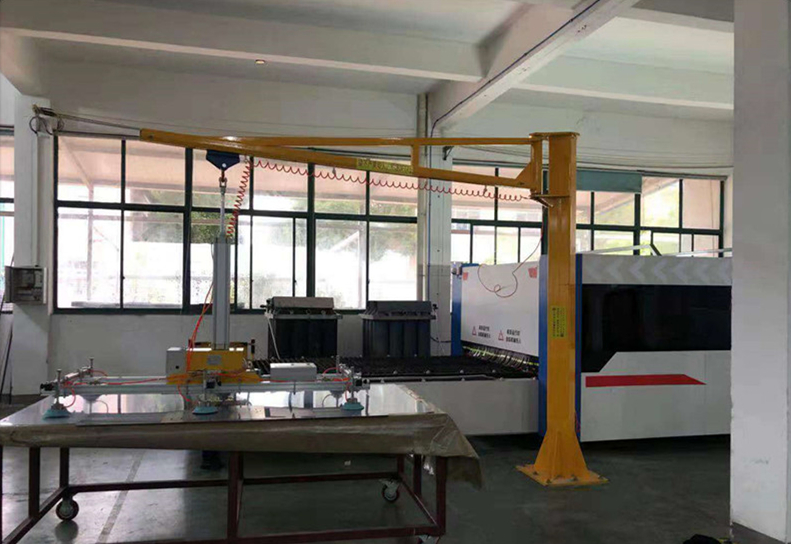

Produktbilder
Technische Parameter
| Technische Parameter | KBK0.0125 | KBK0.25 | KBK0.5 |
|---|---|---|---|
| Nenntragfähigkeit(kg) | 125 | 250 | 500 |
| Drehen Radius(m) | 3(Norm) | ||
| effektiv Arbeitsradius(m) | L-0.5 | ||
| Hubgeschwindigkeit(m/min) | 8 / 2 | 4 / 1 10 / 2.5 |
5 / 1.25 10 / 2.5 |
| Hubhöhe(m) | 3(Norm,kundenspezifisch anpassbar) | ||
| Drehung Winkel(°) | 180 / 270(Norm) | ||
| Betriebsart | Manuell | ||
| Hubwerk | PK type Elektrokettenzug | ||
| Schiene Typ | KBKHohlprofilbahn | ||
Anwendungsbereiche
Der KBK-Säulenschwenkkran ist vielseitig einsetzbar:
Maschinenbau: Transport und Umschlag von Bauteilen zwischen Fertigungslinien.
Fahrzeugmontage: Montage und Handling von Komponenten am Fließband.
Schiffbau: Anschlagen und Positionierung kleinerer Bauteile.
Lager und Hafen: Be- und Entladen sowie Umschlag leichter Güter.
Labor: Installation und Positionierung von Präzisionsinstrumenten und -geräten.
Werkzeugmaschinen-Beschickung: Be- und Entladen schwerer Werkstücke an Bearbeitungszentren, Drehmaschinen usw.
Moderne Fertigungslinien: Als eigenständiges Not-Hebegerät in effizienten automatisierten Fertigungslinien, um einen reibungslosen Ablauf zu gewährleisten.
Auswahlhilfe
KBK0.0125 (125 kg): Schwenkradius 3 m, manuelle Drehung, geeignet für den Transport und die Montage leichter Bauteile zwischen Arbeitsgängen, Richtpreis 6000–12000 CNY.
KBK0.25 (250 kg): Schwenkradius 3 m, manuelle Drehung, geeignet für Be- und Entladen sowie Montage mittelschwerer Werkstücke, Richtpreis 8000–18000 CNY.
KBK0.5 (500 kg): Schwenkradius 3 m, manuelle Drehung, geeignet für das Anschlagen schwerer Teile und die Gerätewartung, Richtpreis 10000–25000 CNY.
Bedienungsanleitung
Prüfung vor dem Betrieb: Kette des Elektrokettenzugs auf Unversehrtheit prüfen, Endschalter auf Funktion, Drehwerk auf ungewöhnliche Geräusche und Ankerbolzen auf festen Sitz.
Start und Betrieb: Stromversorgung einschalten, Heben/Senken über das Handbediengerät steuern, Ausleger und Lastaufnahmemittel manuell zur Zielposition schieben.
Hebevorgang: Last beim Heben stabil halten, beim manuellen Drehen auf Personen und Hindernisse in der Umgebung achten, Überlastung vermeiden. Zweigang-Betrieb: Langsame Geschwindigkeit für Präzisionspositionierung, schnelle Geschwindigkeit für effizientes Heben.
Stillstand und Wartung: Nach Abschluss der Arbeiten das Lastaufnahmemittel am vorgesehenen Platz abstellen und die Stromversorgung abschalten. Regelmäßig die KBK-Schienenverbindungen, den Kettenverschleiß und den Zustand der Kettenräder sowie die Schmierung der Drehverbindung prüfen.
Warum Kelude Schwerindustrie
Herausragende Vorteile bei niedriger Bauhöhe: Das KBK-Flexible-Hebezeug bietet durch seine Niedrige Bauhöhe eine um 290 mm größere Hubhöhe als Standardlösungen – ideal für die Umrüstung älterer Werkshallen und Werkstätten mit begrenzter Deckenhöhe. Eine Installation ohne bauliche Veränderungen ist möglich.
Extrem leicht und schnell montiert: Mit einem Eigengewicht von nur 125–500 kg und dem geringen Fahrwiderstand der KBK-Hohlprofilschiene lässt sich der Kran manuell leichtgängig bewegen – eine Person kann ihn mühelos verschieben, ein elektrischer Antrieb ist nicht erforderlich.
Rundum-Service aus einer Hand: Vom Konzept und der Konstruktion über die Fertigung und Montage bis hin zu Inbetriebnahme, Bediener-Schulung und After-Sales-Wartung bieten wir einen Service über den gesamten Lebenszyklus – mit sofortiger telefonischer Unterstützung.
Service & Support
Kelude Schwerindustrie bietet einen umfassenden Lebenszyklus-Service für KBK-Säulenschwenkkrane: Planung vor dem Verkauf, Sonderanfertigungen, Werksprüfung, Montage & Inbetriebnahme vor Ort, Bediener-Schulung und After-Sales-Wartung. Für weitere Technische Parameter und Angebote zu weiteren Modellen rufen Sie uns bitte unter 13903802779 an oder kontaktieren Sie unseren Online-Support – wir antworten innerhalb von 24 Stunden.
Häufige Fragen
F: Für welche niedrigen Werkshallenszenarien ist der KBK-Flexible-Auslegerkran geeignet?
A: Die KBK-Niedrige-Bauhöhe-Konstruktion bietet eine um 290 mm größere Hubhöhe als Standardlösungen und eignet sich besonders für: ① Umrüstung alter Werkshallen – Installation auch bei einer Deckenhöhe unter 4 m möglich; ② Nutzungsänderung von Gebäuden – Umnutzung von Lagern zu Werkstätten, Untergeschosse; ③ Nachrüstung einzelner Fertigungslinien – Hinzufügen von Hebe- und Positionierungspunkten über vorhandenen Anlagen. Es ist die Lösung mit der niedrigsten Installationshürde für das Heben in Räumen mit geringer Höhe.
F: Was ist der Unterschied zwischen dem KBK-Flexible-Auslegerkran und einem herkömmlichen BZD-Säulenauslegerkran?
A: Der KBK-Flexible-Auslegerkran verwendet eine KBK-Hohlprofilschiene als Hauptträger. Er ist leichtgewichtig, hat einen geringen Fahrwiderstand und eine kleinere Tragfähigkeit (125–500 kg) – ideal für häufige, intensive Hebevorgänge mit leichten Lasten. Der BZD-Säulenauslegerkran verwendet eine I-Träger-/Kastenprofil-Konstruktion mit einer größeren Tragfähigkeit (0,25–5 t) und eignet sich für mittlere und schwere Hebearbeiten. Beide unterscheiden sich in der anwendbaren Tragfähigkeit, der Schienenform und der Bedienerfreundlichkeit.
F: Welche Konstruktions- und Sicherheitsnormen gelten für den KBK-Flexible-Auslegerkran?
A: Konstruktion & Fertigung erfolgen nach Norm GB/T 3811 „Krane – Konstruktionsvorschriften" und JB/T 8906 „Säulenschwenkkrane". Das KBK-Schienensystem entspricht den Anforderungen von JB/T 8923 „Elektrische Steuerungen für Leichte Kleinkrane", der Elektrokettenzug erfüllt die Norm JB/T 5317 „Elektrokettenzüge", und die Sicherheitseinrichtungen entsprechen den Anforderungen von TSG Q7014.
F: Was kostet ein KBK-Säulenschwenkkran?
A: Der Preis hängt von Tragfähigkeit und Schwenkradius ab: 125 kg ca. 6000–12000 CNY, 250 kg ca. 8000–18000 CNY, 500 kg ca. 10000–25000 CNY. Ein genaues Angebot wird basierend auf Schwenkradius, Hubhöhe und Sonderanforderungen erstellt.
