天车结构健康监测系统(SHM)技术方案：应变在线监测、疲劳寿命评估与数字孪生实现

天车主梁断裂、端梁开裂、焊缝疲劳……这些不是小概率事件。我们做过十多年的天车维保和改造，钢结构的隐性损伤是最大的安全盲区——外观看着没事，内部可能已经开裂了。传统年检只能看到表面，中间隔一整年，这期间裂纹可能在悄悄地长。

结构健康监测（Structural Health Monitoring, SHM）就是解决这个问题的：通过在线应变传感器、光纤光栅、振动加速度计等设备，实时监测天车钢结构的受力状态，结合疲劳损伤算法评估剩余寿命，一旦出现异常立即报警。国内SHM在桥梁、风电领域已经成熟应用了十几年，但天车行业的普及率还很低——不是因为技术不成熟，而是很多人不知道天车也能装、装了能省多少钱。

一套SHM系统的投入一般在5~15万/台，相比天车钢结构断裂导致的人员伤亡和停产损失，这个成本完全可以接受。而且装了之后，年检周期可以从12个月延长到18~24个月（依据GB/T 3811-2023条款），省下的检测费用两三年就能回本。

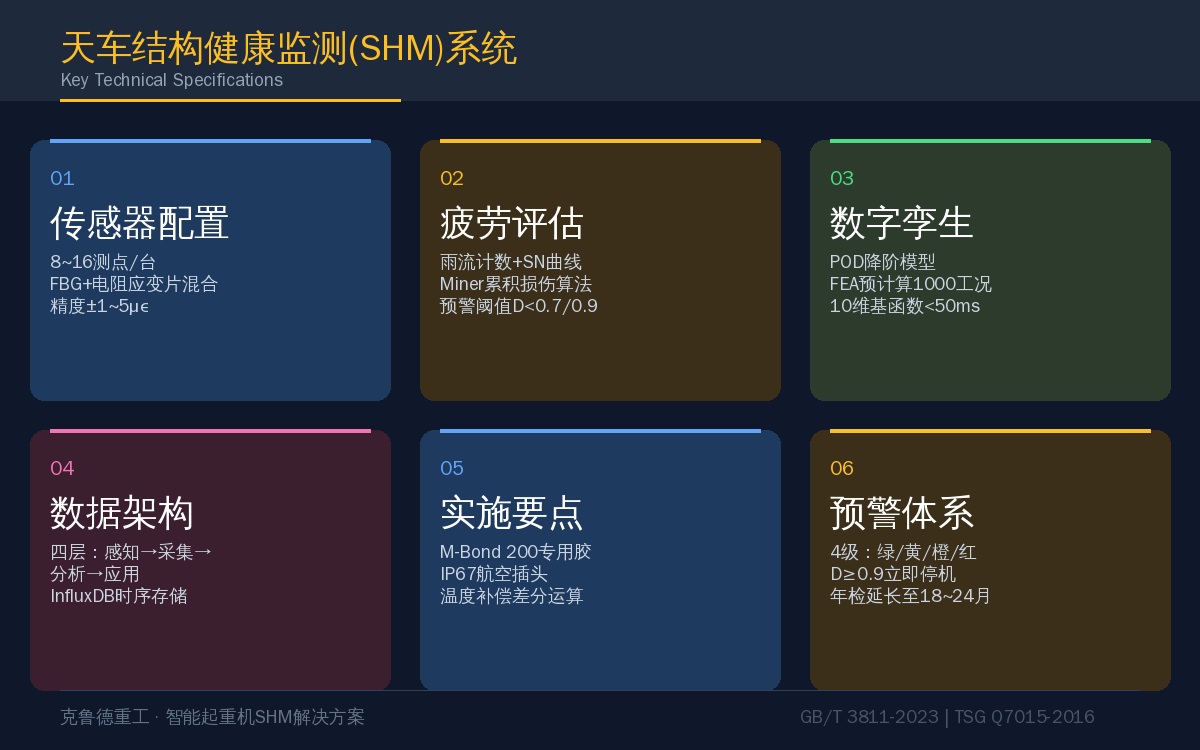

一、SHM系统总体架构

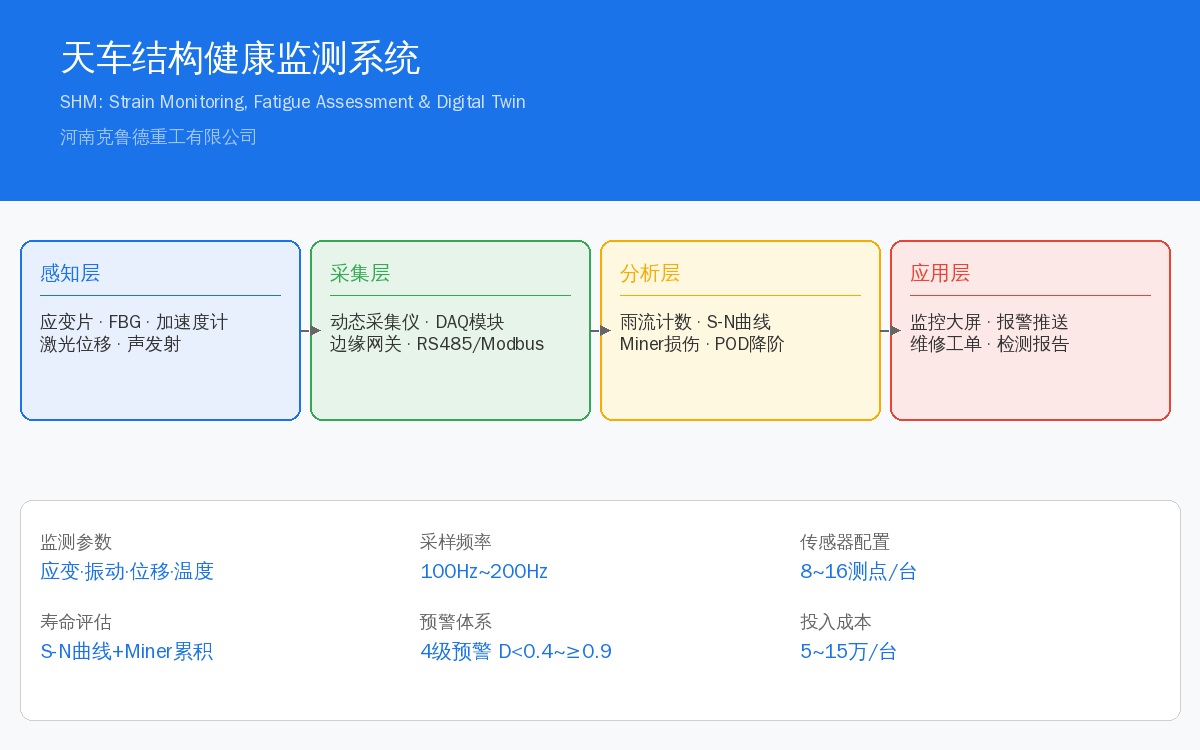

天车SHM系统采用四层架构，从传感器一直到维修决策看板，数据流不走回头路：

二、传感器选型与部署方案

传感器是SHM系统的基础，选错了类型或者装错了位置，数据就是垃圾。天车钢结构需要监测的核心参数有三个：应力应变、振动响应、结构变形。

2.1 应变监测

应变片是天车SHM最常用的传感器，贴在主梁跨中、端梁连接处、焊缝应力集中区等关键部位。电阻应变片成本低（20~50元/片）、技术成熟，但需要现场粘贴和防水处理，长期漂移约3~5%。光纤光栅（FBG）应变传感器精度更高（1με）、零漂移、抗电磁干扰，单通道可串联20个测点，适合长周期监测，但单点成本在800~1500元。我们的建议是：关键截面（主梁跨中）用FBG，次要测点（端梁、加筋板）用电阻片，混合部署成本最优。

2.2 振动监测

加速度传感器用来捕捉天车运行时的动态响应——起升冲击、大车启动制动、吊物摆动都会引起结构振动。结合边缘计算与OPC UA数据采集方案，振动信号能反映出结构的刚度变化——起升冲击、大车启动制动、吊物摆动都会引起结构振动。振动信号能反映出结构的刚度变化：当某条焊缝开裂或螺栓松动时，结构的固有频率会下降0.5~3%，这个变化在线监测系统可以实时捕捉到。

加速度计选型建议：测量范围±5g（天车运行振动一般不超2g），频率响应0.5~200Hz（天车钢结构一阶频率一般在1~10Hz），灵敏度≥100mV/g。推荐安装位置：主梁跨中（竖向+横向双向）、端梁中部（横向）、小车轨道接口处（竖向）。

2.3 位移与变形监测

天车主梁在满载下的下挠度是衡量结构刚度的核心指标。激光位移传感器（精度±0.5mm，量程0~200mm）安装在天车轨道端部，配合主梁跨中反射靶，实时测量主梁下挠曲线。如果发现满载下挠度比初始值增大了15%以上，基本可以判断结构刚度出现了退化，需要安排详细检查。

三、疲劳寿命评估方法

天车的疲劳寿命评估是整个SHM系统的核心算法环节。疲劳不是算一次就够了的——它是随着每次起吊、每次运行动态变化的。我们的方法分三步走：

3.1 应力-时间历程采集

应变传感器以100Hz采样率连续采集主梁关键截面的应变信号，通过弹性模量E=206GPa转换为应力。这里的关键是不要用统计值代替时序——平均值丢失了峰谷信息，做不了疲劳分析。原始时序数据保存到InfluxDB，保留周期30天滚动。超过30天的数据压缩为雨流计数结果（矩阵格式），压缩比约200:1。

3.2 雨流计数法提取循环

雨流计数是疲劳分析的标准方法（ASTM E1049-85标准），从应力时序中提取出一个个完整的应力循环。以一台32吨桥式起重机为例，一次完整的起吊-搬运-放下操作会产生约15~30个应力循环，包含一个主循环（空载到满载再到空载）和若干小循环（大车启停、小车移动引起的局部应力波动）。

编程实现推荐用Python的Rainflow库，三行代码搞定：

import rainflow
stress = get_stress_timeseries(sensor_id=1, start=ts_start, end=ts_end)
cycles = rainflow.count_cycles(stress, ndigits=1)
# 返回 [(range, mean, count), ...]

3.3 S-N曲线与Miner线性累积损伤

S-N曲线（应力-寿命曲线）是天车钢结构材料的疲劳特性曲线。Q355B钢的S-N曲线参数参考GB/T 3811-2023：m=3.0，C=1.2×10¹²。基本形式为：

N_f = C × σ⁻ᵐ

其中N_f是在应力幅σ下的疲劳寿命（循环次数），C和m是材料常数。每个雨流计数得到的应力循环按Miner线性累积损伤理论求和：

D = Σ(n_i / N_fi) < 1.0

当累积损伤D达到1.0时，理论上材料达到疲劳寿命极限。工程上通常在D=0.7时触发黄色预警，D=0.9时触发红色报警，确保有足够的安全裕度。

四、数字孪生整合方案

SHM系统的一大价值在于能把测点数据映射到三维模型上，形成真正的数字孪生。天车三维模型按实体1:1建立，关键截面划分有限元网格（壳单元SHELL181，网格尺寸20mm），将实测应变数据作为边界条件加载到模型上，实现实时的应力场推演。

数字孪生SHM的数据流架构如下：

关键实现细节：数字孪生模型不是直接跑FEA——FEA算一次要20~30分钟，不可能实时的。我们用的是降阶模型（Proper Orthogonal Decomposition, POD），预计算1000组典型工况的FEA结果，建立一个10维的基函数空间。在线运行时只需要在10维空间里做插值，单次计算时间<50ms，精度损失控制在5%以内。

五、工程实施要点

装SHM系统和装监控摄像头不一样，不是买了设备接上电就行。以下是我们在实际项目中踩过的坑：

1. 应变片选胶很关键 — 普通502胶水在-20°C~60°C天车使用环境下两个月就脆化了。推荐用M-Bond 200系列氰基丙烯酸酯胶，配合催化剂使用，粘贴后24小时固化，工作温度范围-50°C~100°C。粘贴前必须用砂纸打磨基材至粗糙度Ra3.2，丙酮脱脂三次。

2. 防水密封不能省 — 天车车间环境多尘多油，还有冲洗作业。应变片粘贴后先涂一层HBM SG250中性硅胶，再包覆铝箔胶带+热缩管做机械保护。法兰接头用IP67航空插头，不用端子排——端子排两个月就氧化接触不良了。

3. 无线和有线怎么选 — 我们试过LoRa无线应变节点，电池半年一换，掉线率约3%。推荐方案：固定测点（主梁、端梁）走有线（屏蔽双绞线+RS485/Modbus），活动机构（小车架）用无线。混合组网最可靠，也最省后期维护。

4. 千万别忽略温度补偿 — 天车在冬天和夏天温差可能超过40°C，钢结构的温度应变能到300~400με，直接盖过载荷应变（一般满载也就200~300με）。每一路应变测点必须配一个温度补偿片，贴在相同材料的无应力试块上。数据处理时差分运算：ε_actual = ε_measured - ε_compensation。

5. 数据采样率不是越高越好 — 应变监测100Hz足够捕捉天车起升的动态响应（一阶频率<5Hz），振动监测200Hz也够了。采样率设高了只会让数据存不下、传不动。真正需要高采样的只有声发射（AE）——500kHz级别，但那是对裂纹的专项检测，不作为常规SHM的一部分。

结语

天车结构健康监测说到底就三件事：装对传感器、算准疲劳、及时报警。技术本身并不新——桥梁和风电已经用了十几年——但天车行业的标准还不完善，多数厂家还在观望。克鲁德重工在近两年的项目中已经在多台天车上配套了SHM系统，装了之后用户反馈最直观的一句话是「终于不用提心吊胆等年检了」。

下一步我们会把SHM数据和已有的远程监控平台做对接，让用户在一个界面上既能看到运行参数，也能看到结构健康状态。这套系统也支持存量天车加装，不需要改原有的电气系统。

延伸阅读：天车焊缝AI视觉检测——结构健康监测系统SHM关注天车服役期的钢结构安全——而焊缝AI视觉检测在制造阶段就把焊接缺陷筛选出来，两道防线保障主梁从出厂到服役全生命周期的结构完整性。

常见问题

问：天车结构健康监测系统需要什么硬件投入？
答：一套完整的SHM系统包括应变传感器（8~16测点）、动态采集仪、边缘计算工控机和通信模块。按30吨桥式起重机算，硬件成本大约5~10万/台，含安装调试在内的总投入在8~15万/台。如果只做关键截面监测（4~6个测点），投入可以降到5万以内。

问：存量老天车还能装SHM系统吗？
答：完全可以。SHM系统是独立的监测层，不改变天车原有的电气系统和控制逻辑，不需要重新做型式试验。传感器通过粘贴或焊接固定在钢结构表面，走线沿天车现有桥架敷设，安装过程中不影响正常生产。安装周期一般3~5天，利用计划停机时间完成就行。对于服役超过10年的老车，钢结构的疲劳积累已经不可忽视，装上实时监测更安心。

问：装了SHM系统可以延长年检周期吗？
答：可以。根据GB/T 3811-2023《起重机设计规范》和TSG Q7015-2016《起重机械定期检验规则》，如果配备了持续的在线应力监测系统并定期出具结构安全评估报告，检验机构可以酌情将定期检验周期从12个月延长至18~24个月。具体由当地特检院根据监测数据的完整性和系统可靠性评估后决定。延长年检不是省钱的问题——它意味着结构状态被持续掌控，而不是一年只看一次。
